Thông tư 40/2009/TT-BCT Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện

Lược đồ Nội dung Văn bản tiếng Anh Tải về

BỘ CÔNG THƯƠNG
-------

Số: 40/2009/TT-BCT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------

Hà Nội, ngày 31 tháng 12 năm 2009

THÔNG TƯ

QUY ĐỊNH QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ KỸ THUẬT ĐIỆN

-----------

BỘ TRƯỞNG BỘ CÔNG THƯƠNG

Căn cứ Luật Tiêu chuẩn và Quy chuẩn kỹ thuật ngày 29 tháng 6 năm 2006 của Quốc hội nước Cộng hoà xã hội chủ nghĩa Việt Nam;

Căn cứ Luật Điện lực ngày 03 tháng 12 năm 2004 của Quốc hội nước Cộng hoà xã hội chủ nghĩa Việt Nam;

Căn cứ Nghị định số 189/2007/NĐ-CP ngày 27 tháng 12 năm 2007 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Công Thương;

Căn cứ Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết và hướng dẫn thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật;

Căn cứ Thông tư số 23/2007/TT-BKHCN ngày 28 tháng 9 năm 2007 của Bộ Khoa học và Công nghệ về hướng dẫn xây dựng, thẩm định và ban hành quy chuẩn kỹ thuật;

Theo đề nghị của Vụ trưởng Vụ Khoa học và Công nghệ,

QUY ĐỊNH:

Điều 1. Ban hành kèm theo Thông tư này bộ Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện sau:

- Tập 5 Kiểm định trang thiết bị hệ thống điện

Ký hiệu: QCVN QTĐ-5: 2009/BCT

- Tập 6 Vận hành, sửa chữa trang thiết bị hệ thống điện

Ký hiệu: QCVN QTĐ-6: 2009/BCT

- Tập 7 Thi công các công trình điện

Ký hiệu: QCVN QTĐ-7: 2009/BCT

(Các tập 1, 2, 3, 4 đã được ban hành theo Quyết định số 19/2006/QĐ-BCN ngày 11 tháng 7 năm 2006 của Bộ trưởng Bộ Công nghiệp ban hành Quy phạm trang bị điện).

Điều 2. Thông tư này có hiệu lực kể từ ngày 29 tháng 3 năm 2010. Bộ Quy chuẩn trên thay thế Quy phạm thi công công trình điện ký hiệu TCN-1-84, Quy phạm vận hành nhà máy điện và lưới điện ký hiệu QPNL-01-90 và Tiêu chuẩn ngành về Khối lượng và tiêu chuẩn thử nghiệm, nghiệm thu, bàn giao các công trình điện ký hiệu TCN-26-87.

Điều 3. Các Bộ, cơ quan ngang Bộ, cơ quan thuộc Chính phủ, Uỷ ban nhân dân các tỉnh, thành phố trực thuộc Trung ương và các tổ chức, cá nhân có liên quan chịu trách nhiệm thi hành Quyết định này./.

Nơi nhận:
- Như Điều 3;
- TANDTC, Viện KSNDTC;
- Bộ KHCN;
- Cục Kiểm tra VBQPPL - Bộ Tư pháp;
- VCCI, EVN;
- Công báo;
- Website Bộ;
- Lưu: VT, KHCN, PC.

KT.BỘ TRƯỞNG
THỨ TRƯỞNG

Đỗ Hữu Hào

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

BỘ CÔNG THƯƠNG

QCVN QTĐ-5 : 2009/BCT

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ KỸ THUẬT ĐIỆN

Tập 5

KIỂM ĐỊNH TRANG THIẾT BỊ HỆ THỐNG ĐIỆN

National Technical Codes for Testing, Acceptance Test for Power Facility

MỤC LỤC

Quyết định về việc ban hành Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện

Lời nói đầu

PHẦN I. QUY ĐỊNH CHUNG

PHẦN II. TRẠM BIẾN ÁP, ĐƯỜNG DÂY TRUYỀN TẢI VÀ PHÂN PHỐI ĐIỆN

Chương 1. Quy định chung

Chương 2. Tổ chức và quản lý vận hành và bảo dưỡng

Chương 3. Kiểm tra bàn giao

Chương 4. Kiểm tra trong khi lắp đặt

Mục 1. Quy định chung

Mục 2. Đường dây tải điện trên không

Mục 3. Đường cáp ngầm

Mục 4. Thiết bị của trạm biến áp

Chương 5. Kiểm tra hoàn thành

Mục 1. Quy định chung

Mục 2. Đường dây trên không

Mục 3. Đường dây cáp ngầm

Mục 4. Thiết bị trạm biến áp

Chương 6. Kiểm tra định kỳ

Mục 1. Quy định chung

Mục 2. Đường dây trên không

Mục 3. Đường dây cáp ngầm

Mục 4. Thiết bị trạm biến áp

PHẦN III. CÁC NHÀ MÁY THUỶ ĐIỆN

Chương 1. Quy định chung

Chương 2. Tổ chức, quản lý vận hành và bảo dưỡng

Chương 3. Kiểm tra trong quá trình lắp đặt

Chương 4. Kiểm tra hoàn thành

Chương 5. Kiểm tra định kỳ

Mục 1. Tổng quan

Mục 2. Đập

Mục 3. Tuyến năng lượng

Mục 4. Các công trình phụ trợ của tuyến năng lượng

Mục 5. Nhà máy điện

Mục 6. Thiết bị cơ khí thủy lực

Mục 7. Hồ chứa và môi trường sông ở hạ lưu đập

Mục 8. Các thiết bị đo

Mục 9. Các thiết bị điện

PHẦN IV. NHÀ MÁY NHIỆT ĐIỆN

Chương 1. Quy định chung

Chương 2. Tổ chức và tài liệu

Chương 3. Kiểm định hoàn thành

Mục 1. Quy định chung

Mục 2. Thiết bị cơ nhiệt

Mục 3. Các thiết bị điện

Chương 4. Kiểm định định kỳ

Mục 1. Quy định chung

Mục 2. Thiết bị cơ nhiệt

Mục 3. Thiết bị điện

Phần I

QUY ĐỊNH CHUNG

Điều 1. Mục đích

Quy chuẩn kỹ thuật này quy định các vấn đề cần thiết liên quan đến hoạt động kiểm tra trong quá trình lắp đặt, kiểm định hoàn thành và kiểm định định kỳ đối với trang thiết bị lưới điện và các nhà máy điện.

Kiểm tra trong khi lắp đặt đối với các nhà máy nhiệt điện và các công trình thuỷ công của thuỷ điện, kiểm định hoàn thành đối với các công trình thuỷ công của thuỷ điện không thuộc phạm vi điều chỉnh của Quy chuẩn kỹ thuật này.

Điều 2. Phạm vi áp dụng

Quy chuẩn kỹ thuật này được áp dụng đối với hoạt động kiểm tra các trang thiết bị của lưới điện, các nhà máy thuỷ điện và nhiệt điện.

Trong quy chuẩn này, các trang thiết bị có nghĩa là tất cả các phần nối với lưới điện quốc gia Việt Nam. Phạm vi áp dụng đối với từng trang thiết bị quy định như sau:

1. Trang thiết bị lưới điện

Các điều khoản liên quan đến trang thiết bị lưới điện được quy định trong Phần II, được áp dụng cho việc kiểm tra kỹ thuật các trang thiết bị điện của đường dây truyền tải và phân phối, các trạm biến áp có điện áp tới 500 kV.

Việc kiểm tra hoàn thành về các kết cấu như cột điện và móng nằm ngoài phạm vi của quy chuẩn này.

2. Các nhà máy thuỷ điện

Các điều khoản liên quan đến nhà máy thuỷ điện được quy định trong Phần III, được áp dụng cho các công trình thuỷ công và các thiết bị điện của các nhà máy thuỷ điện cụ thể như sau:

a) Các công trình thuỷ công của tất cả các nhà máy thuỷ điện ở Việt Nam và nối với lưới điện của Việt Nam, trừ các nhà máy thuỷ điện có đập đặc biệt được quy định tại Nghị định số 143/2003/NĐ-CP ngày 28 tháng 11 năm 2003 của Chính phủ quy định chi tiết thi hành một số điều của Pháp lệnh Khai thác và Bảo vệ công trình thủy lợi.

b) Các thiết bị điện của các nhà máy thuỷ điện ở Việt Nam và nối với lưới điện quốc gia Việt Nam, có công suất bằng hoặc lớn hơn 30 MW.

3. Các nhà máy nhiệt điện

Các điều khoản liên quan đến nhà máy nhiệt điện được quy định trong Phần IV, được áp dụng cho việc kiểm tra các thiết bị cơ khí và điện như lò hơi, tua bin hơi, tua bin khí và máy phát điện của các nhà máy nhiệt điện ở Việt Nam và nối với lưới điện quốc gia Việt Nam, có công suất bằng hoặc lớn hơn 1 MW.

Điều 3. Giải thích từ ngữ

1. Cơ quan có thẩm quyền là Bộ Công Thương hoặc các cơ quan được giao quyền tổ chức thực hiện việc kiểm tra trang thiết bị lưới điện và các nhà máy điện.

2. Chủ sở hữu là tổ chức hoặc cá nhân làm chủ trang thiết bị lưới điện và các nhà máy điện, có trách nhiệm pháp lý về vận hành trang thiết bị lưới điện và các nhà máy điện này.

3. Kiểm tra viên là người thuộc Bộ Công Thương hoặc do Bộ Công Thương uỷ nhiệm để thực hiện công việc kiểm tra theo Luật Điện lực, Nghị định số 105/2005/NĐ-CP quy định chi tiết và hướng dẫn thi hành Luật Điện lực và quy chuẩn kỹ thuật này.

4. Kiểm tra trong khi lắp đặt là kiểm tra để xác nhận việc thực hiện từng giai đoạn các công việc thi công tại công trường bao gồm cả công việc sửa chữa, đại tu đối với mỗi loại thiết bị (ví dụ máy biến thế, máy cắt, máy phát điện...) hoặc từng loại công việc (như việc đấu nối dây điện, việc đấu nối cáp ngầm...).

5. Kiểm tra hoàn thành sau lắp đặt là kiểm tra thực hiện khi hoàn thành công việc kỹ thuật để xác nhận chất lượng hoàn thành tổng hợp công trình trước khi bắt đầu vận hành.

6. Kiểm tra định kỳ là kiểm tra thực hiện bằng quan sát và đo nếu cần thiết để duy trì tính năng hoạt động bình thường và để phòng tránh sự cố trong khoảng thời gian quy định.

Điều 4. Hình thức kiểm tra

1. Chủ sở hữu phải thực hiện tất cả các đợt kiểm tra theo quy chuẩn kỹ thuật này. Nguyên tắc là chủ sở hữu phải tự thực hiện các nội dung kiểm tra. Chủ sở hữu có thể thuê tổ chức, cá nhân khác thực hiện kiểm tra với điều kiện là chủ sở hữu chịu trách nhiệm, trong trường hợp đó, việc kiểm tra vẫn phải tuân thủ Quy chuẩn chuẩn kỹ thuật này. Chủ sở hữu phải quan sát việc kiểm tra, yêu cầu nộp báo cáo kết quả kiểm tra, kiểm tra báo cáo về các nội dung như mục đích, nội dung, phương pháp và kết quả kiểm tra.

Cơ quan chịu trách nhiệm tiến hành kiểm tra không kể chủ sở hữu được nêu trong các điều khoản áp dụng. Để tiến hành kiểm tra, chủ sở hữu phải nắm được mục đích, nội dung, phương pháp, kết quả và giữ tài liệu theo dõi cần thiết.

2. Cơ quan có thẩm quyền sẽ kiểm tra về sự tuân thủ của Đơn vị thực hiện bao gồm kiểm tra tại chỗ và thẩm tra tài liệu, và Cơ quan có thẩm quyền lựa chọn phương pháp kiểm tra theo tình trạng thực tế của trang thiết bị. Trong trường hợp phát hiện có sự vi phạm hoặc không tuân thủ đúng quy chuẩn kỹ thuật thì Cơ quan có thẩm quyền yêu cầu Chủ sở hữu khắc phục hoặc áp dụng các biện pháp theo quy định.

3. Quy chuẩn kỹ thuật này chỉ quy định những yêu cầu tối thiểu cho các công trình và thiết bị chính về mặt phòng tránh hiểm hoạ cho cộng đồng và sự cố lớn của hệ thống điện. Nếu thấy cần thiết, Chủ sở hữu phải thực hiện các kiểm tra và điều tra để phát hiện sự cố tiềm ẩn và phải áp dụng các biện pháp cần thiết, nếu cần, nếu không mâu thuẫn với các điều khoản quy định trong quy chuẩn kỹ thuật này.

4. Quy chuẩn kỹ thuật này quy định khung cho các kiểm tra. Chủ sở hữu sẽ quyết định phương pháp và quy trình chi tiết dựa vào tình trạng thực tế của từng trang thiết bị.

5. Quy chuẩn kỹ thuật này không quy định về kiểm tra thường xuyên trong vận hành và kiểm tra bất thường sau các sự kiện bất khả kháng như thiên tai.

Phần II

TRẠM BIẾN ÁP, ĐƯỜNG DÂY TRUYỀN TẢI VÀ PHÂN PHỐI ĐIỆN

Chương 1

QUY ĐỊNH CHUNG

Điều 5. Giải thích từ ngữ

Trong quy chuẩn kỹ thuật, các từ dưới đây được hiểu như sau:

1. Yêu cầu kỹ thuật là các yêu cầu về mặt kỹ thuật của thiết bị hoặc vật liệu được mô tả chi tiết tại các tài liệu. Chủ sở hữu đưa yêu cầu kỹ thuật cho nhà chế tạo khi đặt hàng thiết bị hoặc vật liệu.

2. Công tác rải dây là công tác căng dây trên cột.

3. Trạm biến áp là các công trình biến đổi điện năng. Trạm biến áp bao gồm các thiết bị trên cột.

4. Đường dây tải điện trên không là đường dây hoặc các thiết bị dẫn điện trên không.

5. Cột là các kết cấu phụ trợ cho các thiết bị dẫn điện, bao gồm cột gỗ, cột thép, hoặc cột bê tông...

6. Các yêu cầu kỹ thuật đối với công tác lắp đặt là các yêu cầu phải đạt được về mặt kỹ thuật đối với công tác lắp đặt được mô tả cụ thể trong các tài liệu. Chủ sở hữu đưa ra các yêu cầu này trong hợp đồng với bên xây lắp.

7. Dây chống sét là dây nối đất hoặc gần như không cách điện, thường được lắp đặt phía trên dây pha của của đường dây hoặc trạm biến áp để bảo vệ tránh bị sét đánh.

8. OPGW là dây chống sét cáp quang.

9. Kiểm tra xuất xưởng là kiểm tra được tiến hành bởi nhà chế tạo trước khi chuyển thiết bị hoặc vật liệu cho chủ sở hữu để đảm bảo tính năng theo trách nhiệm của nhà sản xuất.

10. Kiểm tra bằng mắt là kiểm tra bằng cách nhìn bên ngoài của đối tượng.

11. Kiểm tra dọc tuyến là kiểm tra bên ngoài của thiết bị và hoàn cảnh xung quanh dọc theo tuyến đường dây.

Chương 2

TỔ CHỨC VÀ QUẢN LÝ VẬN HÀNH VÀ BẢO DƯỠNG

Điều 6. Cơ cấu tổ chức

Kiểm tra việc thực hiện các yêu cầu về tổ chức quy định tại Quy chuẩn kỹ thuật điện Tập 6 Phần 2, phải được thực hiện trong các đợt kiểm tra hoàn thành và kiểm tra định kỳ.

Điều 7. Tài liệu

Kiểm tra việc thực hiện các yêu cầu về tài liệu theo quy định tại Tập 6 Quy chuẩn kỹ thuật điện về vận hành, sửa chữa trang thiết bị, công trình nhà máy điện và lưới điện.

Các quy định Chương 1 Phần VI Tập 6 phải được thực hiện trong các đợt kiểm tra hoàn thành và kiểm tra định kỳ.

Chương 3

KIỂM TRA BÀN GIAO

Điều 8. Quy định chung

Chủ sở hữu (hoặc Nhà thầu của chủ sở hữu) và nhà chế tạo phải tiến hành các biện pháp kiểm tra vào các thời điểm bàn giao thích hợp giữa các bên để khẳng định số lượng và chủng loại cũng như việc vận chuyển nhằm đảm bảo không có bị bất kỳ hư hỏng nào đối với vật liệu, thiết bị điện trước khi vận hành hoà vào lưới điện. Chủ sở hữu phải chịu trách nhiệm pháp lý trong việc xác nhận nội dung này dựa trên biên bản kiểm tra của nhà thầu.

Điều 9. Chi tiết của công tác kiểm tra

Phải kiểm tra sản phẩm được chuyển đến về số lượng và chủng loại để đảm bảo sự phù hợp với các điều khoản chi tiết trong đơn đặt hàng và đảm bảo việc vận chuyển không gây bất kỳ hư hỏng nào. Dựa trên các kết quả kiểm tra xuất xưởng, bên nhận phải kiểm tra để đảm bảo kết cấu, thông số và các đặc tính kỹ thuật của sản phẩm tuân thủ theo các điều khoản chi tiết trong đơn hàng.

Chương 4

KIỂM TRA TRONG KHI LẮP ĐẶT

Mục 1. QUY ĐỊNH CHUNG

Điều 10. Quy định chung

Kiểm tra trong khi lắp được thực hiện để xác nhận việc hoàn thành của mỗi giai đoạn thi công tại hiện trường kể cả việc sửa chữa và đại tu mỗi thiết bị (ví dụ, máy biến áp, máy cắt,…) hoặc mỗi công đoạn (ví dụ, công tác lắp đặt đường dây, thi công cáp ngầm,…). Chủ sở hữu công trình phải giám sát quá trình kiểm tra. Chủ sở hữu có thể yêu cầu nhà chế tạo hoặc nhà thầu xây lắp trình báo cáo kiểm tra. Chủ sở hữu phải kiểm tra và rà soát toàn bộ công việc dựa trên báo cáo này.

Mục 2. ĐƯỜNG DÂY TẢI ĐIỆN TRÊN KHÔNG

Điều 11. Điện trở nối đất của các cột, xà, giá đỡ và hệ thống nối đất

Phải kiểm tra điện trở nối đất của các cột, xà, giá đỡ đối với đường dây tải điện trên không và trạng thái các dây nối đất.

1. Điện trở nối đất

Điện trở nối đất phải được đo theo các quy định sau đây:

Đối với cột thép, điện trở tổng cộng của 4 chân phải được đo bằng máy đo điện trở nối đất khi hoàn thành công tác đắp móng cột. Đối với các cột bê tông, các công tác đo đạc phải được thực hiện sau khi cột đươc lắp đặt và các hệ thống nối đất đã chôn. Chủ sở hữu phải kiểm tra tổng thể để đảm bảo các điện trở nối đất thấp hơn các giá trị quy định trong Quy chuẩn Kỹ thuật.

2. Trạng thái của hệ thống nối đất

Phải kiểm tra về chủng loại, độ dầy, đường kính, tình trạng của các dây nối đất và bất kỳ hiện tượng khác thường của các mối nối dây. Chủ sở hữu phải kiểm tra tổng thể để đảm bảo điện trở nối đất không quá các giá trị quy định trong Quy chuẩn kỹ thuật.

Điều 12. Kiểm tra dây dẫn trên không

Chủng loại, kích thước, tình trạng của dây dẫn trên không và dây chống sét phải được kiểm tra khi hoàn thành công tác lắp đặt. Các hạng mục sau đây phải được kiểm tra bằng mắt.

1. Các dây dẫn trên không và các dây chống sét (số lượng, độ bện chặt, các hư hỏng...)

2. Phụ kiện

Chủ sở hữu phải kiểm tra tổng thể để đảm bảo rằng không có sự bện lỏng hay hư hỏng nào đối với dây dẫn và dây chống sét và mô men xoắn tại các điểm nối đạt giá trị quy định trong yêu cầu kỹ thuật thi công.

Điều 13. Kiểm tra mối nối dây dẫn

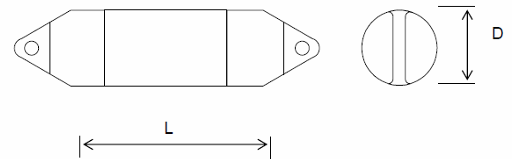

Phải kiểm tra điều kiện ép của các ống nối được sử dụng để nối dây dẫn và dây nối đất. Chủ sở hữu phải kiểm tra tất cả các mối nối theo các tiêu chí sau đây:

1. Chiều dài đoạn nối so với đường kính dây dẫn phải phù hợp với lực ép và không có bất thường.

2. Đối với dây dẫn nhôm lõi thép, các ống nối không bị lệch tâm.

Điều 14. Kiểm tra dây chống sét có cáp quang (OPGW)

Phải kiểm tra tình trạng của dây chống sét có cáp quang. Trong quá trình thi công và khi hoàn thành, chủ sở hữu phải kiểm tra bằng mắt và đo các mục sau:

1. OPGW không có hư hỏng.

2. Momen xoắn tại các bu lông nối nhỏ hơn quy định của nhà sản xuất hoặc các đặc tính kỹ thuật.

3. Bán kính cong phù hợp với quy định của nhà sản xuất.

4. Tổn thất truyền tín hiệu không lớn hơn tiêu chuẩn quy định. Nếu các trị số khác biệt lớn, cần thực hiện các biện pháp xử lý.

Điều 15. Kiểm tra khoảng trống cách điện

Khoảng trống cách điện giữa dây và xà đỡ hoặc giữa các dây cần phải kiểm tra sau khi hoàn thành việc rải dây và đấu nối.

Chủ sở hữu phải kiểm tra đảm bảo rằng khoảng trống không nhỏ hơn so với giá trị cho phép được quy định trong Quy chuẩn kỹ thuật.

Điều 16. Kiểm tra sứ cách điện

Quy cách và các điều kiện của sứ cách điện, số lượng bát cách điện trong chuỗi cần được kiểm tra sau khi lắp đặt.

Chủ sở hữu phải kiểm tra bằng mắt hoặc cách khác cho các hạng mục sau đây:

- Quy cách, đường kính, phụ kiện, số lượng, cách lắp theo yêu cầu kỹ thuật.

- Không có bị nứt, hỏng, nhiễm bẩn trên bát sứ cách điện, mức độ khiếm khuyết bên ngoài, phù hợp với Tiêu chuẩn IEC 60383-1(1993) “Cách điện của đường dây trên không cấp điện áp trên 1000 V- phần 1 cách điện gốm hoặc thủy tinh cho hệ thống điện áp xoay chiều - định nghĩa, phương pháp thử nghiệm và quy chuẩn áp dụng”

- Kẹp cách điện không được biến dạng hay có hiện tượng bất thường và phải được lắp đặt theo quy trình lắp đặt sứ.

- Chốt chẻ mở lớn hơn 45 độ.

- Không có hiện tượng bất thường đối với mặt ngoài sứ (đường rãnh, nứt, gồ ghề)

Điều 17. Khoảng vượt, góc ngang và độ cao tối thiểu so với mặt đất

Khoảng vượt, góc nằm ngang và độ cao tối thiểu thực tế so với mặt đất cần được kiểm tra sau khi căng dây.

Chủ sở hữu phải kiểm tra vị trí tâm cột thép và các cột bê tông để phát hiện sai lệch so với vị trí thiết kế, khoảng vượt và góc nằm ngang.

Mục 3. ĐƯỜNG CÁP NGẦM

Điều 18. Kiểm tra hộp nối cáp

Cần kiểm tra các hộp nối cáp được xây lắp tại hiện trường có tuân theo phương pháp xây lắp và các yêu cầu kỹ thuật của nhà sản xuất.

1. Điện trở cách điện

Cần kiểm tra mỗi lõi cáp có được cách điện với đất không. (Với các loại cáp nhiều lõi, cần kiểm tra những lõi này có được cách điện với nhau). Các phép đo cần được thực hiện bằng mêgômmet có điện áp 1000 V hoặc 2500 V. Điện trở cách điện này cần được đo sau khi đặt một điện áp thử nghiệm trong thời gian 1 phút. Trường hợp cáp ngầm dài có điện dung lớn đến mức kim hiển thị của máy đo điện trở không ổn định trong một khoảng thời gian ngắn, điện trở cách điện của những loại cáp như vậy cần được đo sau khi kim hiển thị đã ổn định. Nhiệt độ và độ ẩm cần được ghi chép tại mỗi lần đo. Các mức điện trở cách điện phải đủ lớn theo quy định.

2. Các phương pháp xây lắp và kích thước của các hộp nối cáp

Dựa trên chất lượng và các bản ghi chép xây lắp do đơn vị xây dựng công trình thực hiện, cần kiểm tra các hộp nối cáp được xây lắp theo đúng các yêu cầu kỹ thuật của nhà chế tạo, và kích thước của các hộp tuân theo các yêu cầu này (sơ đồ xây lắp) trong đó tất cả các hạng mục liên quan bao gồm độ dài đoạn loại bỏ áo cáp, độ dài của các lớp bọc kim bị lộ ra ngoài và độ dài của phần đánh dấu trên các vật liệu cách điện cần được kiểm tra để đáp ứng các mức dung sai theo yêu cầu của nhà chế tạo.

3. Độ thẳng của cáp

Nếu có các yêu cầu kỹ thuật của nhà chế tạo, cáp cần được làm thẳng bằng nhiệt. Độ thẳng của cáp cần được đo để đảm bảo rằng độ cong của cáp đáp ứng các yêu cầu. Nối ghép các dây dẫn (chỉ đối với đầu cáp loại EB-GS, EB-OS[1])

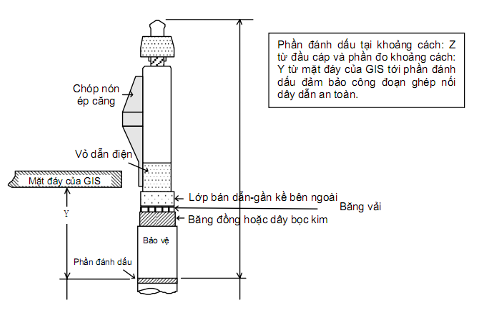

Hình 2-14-1. Cấu trúc của đầu cáp kiểu trượt (Bản vẽ tham khảo)

Khi thực hiện công đoạn lắp hộp đầu cáp vào ngăn thiết bị GIS, phải lưu ý nếu lắp đặt không đúng sẽ gây ra tình trạng tiếp xúc kém và quá nhiệt sau lắp đặt, dẫn tới hư hỏng đầu cáp và tiếp điểm của thiết bị GIS, cũng như làm hư hỏng thiết bị GIS. Sau khi những điều kiện của việc ghép nối được kiểm tra bằng thính giác và xúc giác, khoảng cách từ mặt đáy của GIS tới phần đánh dấu cần được đo và kiểm tra có đáp ứng các yêu cầu kỹ thuật của nhà chế tạo.

Điều 19. Kiểm tra Pha

Khi hoàn thành công trình xây dựng cáp, việc kiểm tra pha cuối cùng cần được thực hiện ở cả hai đầu cáp nhằm ngăn ngừa việc nối cáp sai. Việc đo các cực và cực nối đất cần phải được xem xét. Với mỗi pha, tại cực nối đất phải nối đất lặp lại, điện trở cách điện giữa dây dẫn với đất tại cực đo lường phải được đo. Khi giá trị đo là 0 M-ohm sẽ chứng tỏ pha này được nối đất, khi giá trị đo khác 0 sẽ chứng tỏ pha này được cách ly.

Điều 20. Nối đất

Cần kiểm tra các vỏ kim loại và bộ bảo vệ của cáp ngầm được nối đất đúng quy cách.

1. Các điều kiện của nối đất

Nối đất cần được kiểm tra để tuân thủ theo thiết kế kỹ thuật của công trình.

2. Điện trở nối đất

Giá trị điện trở nối đất cần được kiểm tra phải nhỏ hơn 100Ω.

Điều 21. Các điều kiện của các giá đỡ cáp

Các điều kiện của giá đỡ cáp cần được kiểm tra tuân theo các yêu cầu kỹ thuật về thi công. Số lượng, biểu hiện bên ngoài (hư hỏng bề mặt), vị trí và các liên kết bằng bulông của các giá đỡ cáp cần được kiểm tra bằng mắt.

Điều 22. Lắp đặt cáp

Cần kiểm tra để đảm bảo không có vật nặng đè trên cáp, không có hư hỏng có hại trên cáp và cáp không bị uốn cong nhỏ hơn bán kính cong cho phép.

1. Sức căng cáp

Sức căng cáp cho phép sau cần được kiểm tra bảo đảm không có biến dạng hoặc dịch chuyển lõi cáp.

Sức căng cáp cho phép = 70 × N × A (N) N: Số lõi, A: tiết diện cáp (mm²)

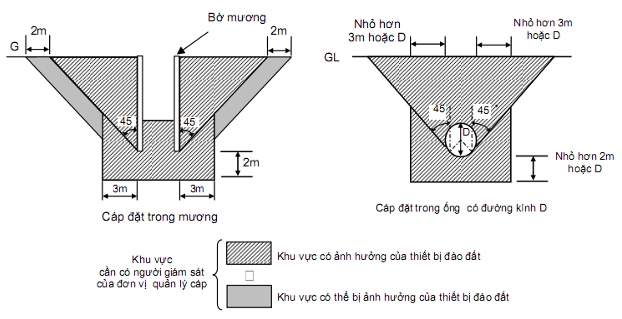

2. Ngoại lực cho phép xung quanh cáp

Cần kiểm tra để đảm bảo không có sự thay đổi trên bề mặt về cường độ hoặc mức độ chống mài mòn của áo cáp và không có méo cáp do ngoại lực gây ra.

3. Bán kính uốn cong của cáp

Bán kính cong trong bảng sau cần được kiểm tra sao cho các đặc tính cơ và điện của cáp không bị suy giảm.

Bảng 2-18-1. Bán kính cong cho phép đối với Cáp

Loại cáp		Bán kính cong
CV (vỏ nhựa tổng hợp)	Một lõi	11 × Đường kính ngoài của cáp
CV (vỏ nhựa tổng hợp)	Ba lõi	8 × Đường kính ngoài của cáp
OF (vỏ bọc nhôm)	Một lõi	15 × Đường kính ngoài trung bình của vỏ bọc nhôm
OF (vỏ bọc nhôm)	Ba lõi	12 × Đường kính ngoài của cáp
OF (vỏ bọc chì)	Ba lõi	10 × Đường kính ngoài trung bình của vỏ bọc chì
CV (vỏ bọc thép không gỉ)	Một lõi	17,5 × Đường kính ngoài trung bình của vỏ bọc thép không gỉ
(Bán kính cong cho phép trong quá trình lắp đặt) = (Bán kính cong cho phép) × 1,5

Ghi chú: Nếu nhà chế tạo cáp có tiêu chuẩn quy định khác quy định trên, thì theo quy chuẩn của nhà chế tạo.

Điều 23. Điện trở cách điện vỏ cáp

Điện trở cách điện giữa vỏ cáp và đất cần được đo để đảm bảo không có sự bất thường trong lớp cách điện này. Phép đo cần được thực hiện bằng mêgômmet có điện áp 1000 V và điện trở cách điện phải lớn hơn các tiêu chí sau.

Bảng 2-19-1. Điện trở cách điện cho phép của vỏ cáp

Loại cáp	Điện trở cách điện
Cáp có các lớp bọc chống nước	Không thấp hơn 10 MΩ/km
Cáp có lớp chống cháy	Không thấp hơn 1 MΩ/km
Cáp dầu (OF)	Không thấp hơn 1 MΩ/km

Điều 24. Độ uốn khúc của cáp

Cần kiểm tra cáp được lắp đặt theo đúng yêu cầu thiết kế kỹ thuật. Các nhịp và khoảng uốn khúc cần được đo và kiểm tra để đáp ứng các giá trị cho phép. Vị trí và số lượng các đệm hãm cần được kiểm tra để tuân theo đúng yêu cầu thiết kế kỹ thuật.

Điều 25. Các điểm nối đất

Những đoạn cáp ngắn loại cáp một lõi, một đầu cáp được nối đất để ngăn chặn các dòng điện vòng do cảm ứng điện từ. Việc tiếp đất cần được kiểm tra để tuân thủ các yêu cầu thiết kế kỹ thuật.

Điều 26. Sự lưu không với các cáp, đường ống khác, v.v...

Cần đảm bảo sự lưu không giữa cáp lắp đặt và các đường dẫn khác (chiếu sáng, hạ áp, cao áp, đường ống ga…) đáp ứng yêu cầu bằng kiểm tra trực quan, hoặc là có biện pháp an toàn nhằm đảm bảo yêu cầu.

Mục 4. THIẾT BỊ CỦA TRẠM BIẾN ÁP

Điều 27. Các hạng mục kiểm tra máy biến áp lực

1. Đo tình trạng cách điện

(1) Đo điện trở cách điện các cuộn dây R60

Để đảm bảo kết quả đo được chích xác cần tuân theo các điều kiện sau:

a) Thao tác đo chỉ tiến hành ở nhiệt độ cuộn dây từ 10^oC trở lên đối với các máy biến áp từ 150 kV trở xuống và từ 30^oC trở lên đối với các máy biến áp từ 220 kV trở lên;

b) Đối với các máy biến áp 110 kV, công suất 80.000 kVA trở lên hoặc điện áp 220 kV trở lên, nên đo cách điện ở nhiệt độ sai khác không quá + 5^oC so với nhiệt độ khi nhà chế tạo đo. Đối với các máy biến áp dưới 150 kV, công suất dưới 80.000 kVA sai khác nhiệt độ trên không quá ±10^oC;

Nếu nhiệt độ đo tại hiện trường sai khác so với nhà chế tạo thì cần quy đổi kết quả về cùng một nhiệt độ theo hệ số K1 trong bảng 2-23-1;

Bảng 2-23-1. Hệ số quy đổi K1

Chênh lệch nhiệt độ (^oC)	1	2	3	4	5	10	15	20	25	30
Hệ số quy đổi K1	1,04	1,08	1,13	1,17	1,22	1,50	1,84	2,25	2,75	3,40

Trong trường hợp chênh lệch nhiệt độ không có trong bảng trên thì ta có thể tính ra bằng cách nhân các hệ số tương ứng;

Ví dụ: Chênh lệch nhiệt độ là 9^oC không có trong bảng 2-23-1;

K9 = K5K4 = 1,22. 1,17 = 1,42

c) Nhiệt độ cuộn dây đối với các máy biến áp từ 35 kV trở xuống được coi là bằng nhiệt độ lớp dầu trên cùng, nhiệt độ cuộn dây đối với các máy biến áp trên 35 kV được coi là nhiệt độ cuộn dây cao áp pha “B” xác định bằng phương pháp điện trở một chiều theo công thức sau:

tx = Rx / R0 (235 + t0 ) - 235

R0 - Điện trở cuộn dây đo ở nhà chế tạo ở nhiệt độ t0

Rx - Điện trở cuộn dây đo ở nhiệt độ tx

d) Đối với các máy biến áp 110 kV trở lên trước khi đo điện trở cách điện cần tiếp địa cuộn dây cần đo không dưới 120 giây. Nếu kết quả cần kiểm tra lại thì trước khi đo lần tiếp theo cần tiếp địa lại cuộn dây cần đo không dưới 300 giây.

Nếu không có số liệu của nhà chế tạo để so sánh thì có thể tham khảo giá trị tối thiểu cho phép của điện trở cách điện theo bảng 2-23-2.

Bảng 2-23-2. Giá trị điện trở cách điện (MΩ)

Cấp điện áp cuộn cao áp	Nhiệt độ cuộn dây (^oC)
Cấp điện áp cuộn cao áp	10	20	30	40	50	60	70
Từ 35 kV trở xuống có công suất dưới 10.000 kVA	450	300	200	130	90	60	40
Từ 35 kV có công suất 10.000 kVA trở lên và 110 kV trở lên không phụ thuộc công suất	900	600	400	260	180	120	80

Nếu máy chưa đổ đầy dầu thì cho phép tiến hành đo R khi mức dầu cách mặt máy 150 - 200 mm, với điều kiện các phần cách điện chính của máy đã ngâm hoàn toàn trong dầu.

(2) Điện trở cách điện của các mạch điều khiển

Điện trở cách điện của các mạch điều khiển với đất phải được đo bằng mêgôm met có điện áp 500 V. Quy chuẩn của các điện trở cách điện phải lớn hơn 2 MΩ

(3) Đo tgδ

Đo tang góc tổn thất điện môi (tgδ) bắt buộc đối với máy biến áp từ 110 kV trở lên và máy biến áp từ 35 kV trở lên có công suất từ 10000 kVA trở lên.

Để đảm bảo kết quả chính xác cần theo các lưu ý a, b, c của mục (1). Cũng giống như R60 trị số của tgδ không tiêu chuẩn hóa mà so sánh với số liệu xuất xưởng hoặc so với lần thí nghiệm trước. Tuy nhiên khi không có các số liệu này có thể tham khảo giá trị tối đa cho phép của tgδ %, cuộn dây máy biến áp tại bảng 2-23-3.

Bảng 2-23-3. Giá trị tgδ % cuộn dây máy biến áp

Cấp điện áp cuộn cao áp	Nhiệt độ cuộn dây (^oC)
Cấp điện áp cuộn cao áp	10	20	30	40	50	60	70
Từ 35 kV trở xuống có công suất dưới 10.000 kVA	1,2	1,5	2,0	2,6	3,4	4,5	6,0
Trên 35 kV có công suất 10.000 kVA trở lên và trên 110 kV không phụ thuộc công suất	0,8	1,0	1,3	1,7	2,3	3,0	4,0

Trường hợp nhiệt độ khi đo sai khác với nhiệt độ nhà chế tạo đo lúc xuất xưởng, ta cần quy đổi về cùng một nhiệt độ theo hệ số K2 trong bảng 2-23-4:

Bảng 2-23-4. Hệ số quy đổi K2

Chênh lệch nhiệt độ (^oC)	1	2	3	4	5	10	15	16
Hệ số quy đổi K2	1,05	1,10	1,15	1,20	1,25	1,55	1,95	2,4

Nếu chênh lệch nằm ngoài bảng trên ta có thể tính ra bằng cách nhân các hệ số tương ứng như trong trường hợp với R60 ở mục (1) phần b).

Đo tgδ cách điện cuộn dây chịu ảnh hưởng của dầu cách điện trong máy, nên để đánh giá đúng mức cách điện cuộn dây so sánh với nhà chế tạo cần loại trừ ảnh hưởng của dầu cách điện.

tgδ _c_u_ộ_{n dây} = tgδ _đ_o - K3 (tgδ _{dầu 2} - tgδ _{dầu 1})

tgδ _{cuộn dây} là tgδ thực tế của cuộn dây máy biến áp lực

tgδ _đo là giá trị đo được trong quá trình thí nghiệm

tgδ _{dầu 1} là tgδ dầu cách điện trong máy khi xuất xưởng được quy đổi về nhiệt độ đo

tgδ _{dầu 2} là dầu được đổ vào máy tại hiện trường được quy đổi về nhiệt độ đo

K3 - Hệ số quy đổi phụ thuộc vào kết cấu máy có giá trị gần bằng hệ số trong bảng 2-23-5. Việc quy đổi giá trị tgδ dầu theo nhiệt độ thực hiện nhờ hệ số K3

Bảng 2-23-5. Hệ số quy đổi K3

Chênh lệch nhiệt độ (^oC)	1	2	3	4	5	10	15	20	30
Hệ số quy đổi K3	1,03	1,06	1,09	1,12	1,15	1,31	1,51	2,0	2,3

Bất kể tgδ các cuộn dây đo được khi xuất xưởng là bao nhiêu nếu tgδ đo tại hiện trường nhỏ hơn hoặc bằng 1% đều được coi là đạt tiêu chuẩn.

2. Đo tỷ số biến đổi

Phải kiểm tra tỷ số biến đổi ở từng đầu phân áp của các máy biến áp. Sự chênh lệch giữa kết quả đo và của nhà sản xuất phải nhỏ hơn 0,5%.

3. Kiểm tra cực tính và thứ tự pha

Phải kiểm tra cực tính, tổ đấu dây và thứ tự pha của các máy biến áp. Đối với các máy biến áp một pha, tất cả các cuộn dây phải được kiểm tra cực tính. Đối với các máy biến áp ba pha, tất cả các cuộn dây phải được kiểm tra tổ đấu dây và thứ tự pha để đảm bảo không có sự khác biệt nào với các thông số của nhà chế tạo.

4. Đo điện trở một chiều cuộn dây

Điện trở cuộn dây của các máy biến áp phải được đo bằng dòng điện một chiều. Sự chênh lệch giữa kết quả đo và các thông số của nhà chế tạo phải nhỏ hơn 2%.

5. Đo dòng không tải và tổn thất có tải

Dòng không tải và tổn thất có tải phải được kiểm tra để đảm bảo như các thông số của nhà chế tạo.

6. Kiểm tra dầu cách điện

Các đặc tính cách điện của dầu cách điện máy biến áp phải được kiểm tra trước và sau khi đổ dầu để đảm bảo các đặc tính phù hợp với tiêu chuẩn trong bảng 2-23-6.

Bảng 2-23-6. Đặc tính cách điện của dầu cách điện máy biến áp

	Độ bền điện môi	Độ ẩm trong dầu	Khí trong dầu	Tổng lượng axit	Điện trở suất
500 kV	Lớn hơn 70 kV/2,5 mm	Nhỏ hơn 10ppm.	Nhỏ hơn 0,5% thể tích	Nhỏ hơn 0,02 mgKOH/g	Nhỏ hơn 1×10¹² Ω.cm (tại 500C)
110 ~ 220 kV	Lớn hơn 60 kV/2,5 mm		Nhỏ hơn 1,0% thể tích
Nhỏ hơn 110 kV	Lớn hơn 45 kV/2,5 mm		Nhỏ hơn 2,0% thể tích
15 ~ 35 kV	Lớn hơn 35 kV/2,5 mm
Nhỏ hơn 15 kV	Lớn hơn 30 kV/2,5 mm

7. Kiểm tra độ kín dầu

Phải kiểm tra độ kín dầu sao cho không có dầu rò rỉ dưới các điều kiện sau đây: Áp lực: lớn hơn 0,02 Mpa

Thời gian chịu áp lực: lớn hơn 24 giờ

8. Kiểm tra bộ điều áp dưới tải

(1) Kiểm tra thao tác chuyển mạch

Phải kiểm tra Bộ điều áp dưới tải (OLTC) có thể chuyển mạch mà không cần bất cứ tác động bất thường cả bằng tay lẫn bằng điều khiển điện.

(2) Đo dòng điều khiển động cơ điện

Phải đo dòng của môtơ điện sao cho OLTC đóng ngắt chuyển mạch nhẹ nhàng không cần bất cứ tác động bất thường lên cơ cấu truyền động điện. Trị số dòng đo được phải đảm bảo nằm trong khoảng dung sai cho phép theo tiêu chuẩn của nhà chế tạo.

(3) Kiểm tra đồ thị vòng và nấc chỉ thị trên OLTC, trên bộ truyền động và tại bảng điều khiển phải giống nhau.

9. Kiểm tra biến dòng (CT) sứ xuyên

Phải tiến hành kiểm tra Máy biến dòng kiểu sứ xuyên phù hợp với các hạng mục kiểm tra quy định cụ thể trong Điều 29.

10. Kiểm tra hệ thống làm mát

Phải kiểm tra các hệ thống làm mát của máy biến áp để đảm bảo các bơm và quạt vận hành bình thường. Phải đo và kiểm tra dòng điện của hệ thống làm mát để đảm bảo các thông số kỹ thuật của nhà sản xuất. Kiểm tra chiều quay của động cơ.

11. Kiểm tra silicagen

Silicagen được sử dụng để làm giảm độ ẩm trong dầu máy biến áp, phải được kiểm tra xem có bị đổi màu không.

Điều 28. Các hạng mục kiểm tra máy biến điện áp (PT)

1. Đo điện trở cách điện

(1) Đo điện trở cách điện của các cuộn dây sơ cấp

Các điện trở cách điện giữa cuộn dây với đất, và giữa các cuộn dây phải được đo bằng mêgôm met có điện áp 1.000 V. Các tiêu chuẩn đối với các điện trở theo từng loại được quy định như sau:

a) Loại cuộn dây

Bảng 2-24-1. Các tiêu chuẩn cách điện cho các cuộn dây của PT (MΩ)

Nhiệt độ dầu Điện áp danh định (kV)	20^oC	30^oC	40^oC	50^oC	60^oC
Cao hơn 66	1200	600	300	150	75
20~35	1000	500	250	125	65
10~15	800	400	200	100	50
Thấp hơn 10	400	200	100	50	25

b) Loại tụ điện và loại cuộn dây cách điện khô

Điện trở cách điện của các cuộn dây sơ cấp phải lớn hơn 50 MΩ.

c) Loại cách điện bằng khí SF6

Điện trở cách điện của các cuộn dây sơ cấp phải không thấp hơn các đặc tính của nhà sản xuất.

(2) Đo các điện trở cách điện của mạch thứ cấp và mạch điều khiển

Các điện trở cách điện giữa các mạch thứ cấp và mạch điều khiển với đất phải được đo bằng mêgôm met có điện áp 500 V để đảm bảo rằng các giá trị lớn hơn 2 MΩ.

2. Đo tỷ số biến đổi

Phải đo tỷ số biến đổi đối với từng cực của các máy biến điện áp. Các phép đo phải được thực hiện đối với các máy biến điện áp đang kết nối với các bảng điều khiển. Bằng cách đặt điện áp thí nghiệm vào mạch sơ cấp của máy biến điện áp, phải đo điện áp của mạch thứ cấp tại điểm kiểm tra đầu vào trên bảng điều khiển để khẳng định chắc chắn về tỷ số biến đổi và dây nối là thích hợp.

3. Kiểm tra cực tính

Phải kiểm tra cực tính của máy biến điện áp. Mạch sơ cấp của các máy biến điện áp phải được kết nối với thiết bị đo và sau đó phải kiểm tra cực tính của mạch thứ cấp.

Điều 29. Các hạng mục kiểm tra máy biến dòng điện (CT)

1. Đo điện trở cách điện

(1) Đo điện trở cách điện của các cuộn dây sơ cấp

Các điện trở cách điện giữa cuộn dây và đất, và giữa các cuộn dây phải được đo bằng mêgôm met có điện áp 1000 V. Các tiêu chuẩn đối với các điện trở theo loại CT được quy định như sau.

a) Kiểu sứ

Bảng 2-25-1. Tiêu chuẩn điện trở cách điện đối CT kiểu sứ (MΩ)

Nhiệt độ dầu Điện áp danh định (kV)	20^oC	30^oC	40^oC	50^oC	60^oC
Cao hơn 66	1200	600	300	150	75
20~35	1000	500	250	125	65
10~15	800	400	200	100	50
Thấp hơn 10	400	200	100	50	25

b) Kiểu sứ xuyên

Không cần thiết phải đo điện trở cách điện của các cuộn dây.

(2) Các điện trở cách điện của các mạch thứ cấp và mạch điều khiển

Các điện trở cách điện của các mạch thứ cấp và mạch điều khiển phải được đo bằng mêgôm met có điện áp 500 V. Điện trở phải không thấp hơn 2 MΩ.

(3) Đo tgδ

Tổn hao điện môi (tgδ) phải được đo cho máy biến dòng làm việc với điện áp 110 kV hoặc lớn hơn. Giá trị tgδ đo được tại nhiệt độ 20^oC không được vượt quá các giá trị quy định như Bảng 2-25-2.

Bảng 2-25-2. Tiêu chuẩn đối với tgδ của CT

Hạng mục kiểm tra	Giá trị tổn thất điện môi tgδ% tại điện áp danh định (kV)
Hạng mục kiểm tra	35	110	150-220
Máy biến dòng có dầu (cách điện giấy dầu)	2,5	2	1,5

2. Đo tỷ số biến đổi

Phải đo tỷ số biến đổi đối với từng đầu nối của các máy biến dòng. Các phép đo phải được thực hiện đối với các máy biến dòng đang kết nối với các bảng điều khiển. Bằng cách đặt dòng điện thí nghiệm vào mạch sơ cấp của máy biến dòng, phải đo điện áp của mạch thứ cấp tại cực kiểm tra trên bảng điều khiển để khẳng định chắc chắn về tỷ số biến đổi và dây nối là thích hợp.

3. Đo cực tính

Phải kiểm tra cực tính của máy biến dòng điện. Mạch sơ cấp của các máy biến dòng phải được kết nối với thiết bị đo và sau đó phải kiểm tra cực tính của mạch thứ cấp.

4. Đo đặc tính từ hóa

Phải đo đặc tính từ hóa của các máy biến dòng để phát hiện thay đổi đặc tính do sự dịch chuyển lõi hoặc khe hở của lõi. Quy định này chỉ áp dụng cho các loại máy biến dòng có loại lõi tách phân chia. Các kết quả đo đạc phải được so sánh với các số liệu kiểm tra ở nhà máy chế tạo để đảm bảo không có sự chênh lệch.

Điều 30. Các hạng mục kiểm tra máy cắt cách điện khí (GCB)

1. Đo điện trở cách điện

(1) Đo điện trở cách điện của đường dẫn sơ cấp

Điện trở cách điện giữa đường dẫn sơ cấp với đất, và giữa các tiếp điểm phải được đo bằng mêgôm met có điện áp 1000 V để đảm bảo các điện trở cách điện không thấp hơn 1000 MΩ.

(2) Đo điện trở cách điện của các mạch điều khiển

Điện trở cách điện của giữa mạch điều khiển và đất phải được đo bằng mêgôm met có điện áp 500 V để đảm bảo các giá trị không thấp hơn 2 MΩ.

2. Đo điện trở tiếp xúc tiếp điểm bằng dòng điện một chiều

(1) Đo điện trở tiếp xúc đối với mạch sơ cấp của GCB

Phải đo đạc và kiểm tra điện trở tiếp xúc của mạch sơ cấp để đảm bảo các đặc tính kỹ thuật của nhà chế tạo. Về nguyên tắc, phải tiến hành đo đối với từng tiếp điểm. Tuy nhiên, có thể tiến hành đo đối với tất cả các tiếp điểm trong khối nếu không thể đo từng tiếp điểm riêng biệt do cấu tạo của GCB.

(2) Đo điện trở tiếp xúc của tiếp điểm phụ

Điện trở tiếp xúc của tiếp điểm phụ phải được đo và kiểm tra theo đúng yêu cầu kỹ thuật của nhà chế tạo.

3. Kiểm tra độ kín của các hệ thống khí nén

Chỉ áp dụng đối với các GCB truyền động bằng khí nén. Sau khi bộ truyền động được tích đầy không khí tại áp lực định mức, phải đo đạc và kiểm tra sự rò khí đảm bảo theo yêu cầu kỹ thuật của nhà chế tạo hoặc thấp hơn 3% trong 12 giờ.

4. Kiểm tra rò rỉ của hệ thống dầu áp lực

Điều này chỉ áp dụng đối với các GCB có các cơ chế truyền động bằng dầu áp lực. Phải đo đạc và kiểm tra thời gian rò rỉ của hệ thống áp lực dầu, đảm bảo các thông số kỹ thuật của nhà sản xuất. Thời gian rò rỉ là thời gian từ lúc khởi động lại bơm do rò dầu tới khi bơm dừng do trị số áp suất dầu được cài đặt để dừng bơm dầu.

5. Kiểm tra đồng hồ đo mật độ khí hoặc đồng hồ đo áp lực khí

Phải đo và kiểm tra các áp suất sau đây thoả mãn yêu cầu kỹ thuật của nhà chế tạo:

- Áp suất khí SF6 cảnh báo và khoá sự vận hành của GCB.

- Áp suất khí SF6 cảnh báo và khoá sự vận hành của GCB được cài đặt lại.

6. Phân tích khí SF6

Chỉ được phân tích khí SF6 trong GCB sau một ngày tính từ khi khí được nạp đầy. Độ ẩm của SF6 đối với từng ngăn khí phải được đo đạc và kiểm tra, đảm bảo không quá các thông số kỹ thuật của nhà sản xuất.

7. Kiểm tra vận hành đóng cắt

(1) Vận hành đóng cắt bằng tay

Phải đảm bảo rằng không có bất thường nào trong GCB khi đóng cắt ba lần bằng tay thao tác hoặc ấn nút tại hiện trường.

(2) Kiểm tra vận hành cắt và đóng

Phải đảm bảo rằng không có bất thường nào trong GCB khi đóng cắt ba lần tại điện áp (áp suất) định mức.

(3) Kiểm tra cơ chế tự động cắt sự cố

Phải đảm bảo rằng GCB được cắt ngay lập tức và không đóng lại khi có tín hiệu cắt sự cố trong suốt quá trình phát lệnh đóng.

Sau đó, phải đảm bảo rằng GCB có thể đóng khi cả lệnh đóng và lệnh cắt cùng được gửi đến.

Điều này không áp dụng cho các GCB không có cơ chế hủy lệnh tự động cắt.

8. Kiểm tra đặc tính đóng cắt

(1) Thời gian đóng và mở của máy cắt

Phải đo và kiểm tra thời gian đóng, mở của máy cắt đảm bảo các thông số kỹ thuật của nhà chế tạo.

(2) Thao tác máy cắt ở điện áp (áp suất) tối thiểu

Khi điện áp không đặt vào mạch sơ cấp, phải kiểm tra khả năng thực hiện thao tác máy cắt ở điện áp của cuộn dây điện từ hoặc áp suất của khí nén từ giá trị định mức đến điện áp (áp suất) tối thiểu. Khi đó, đặc tính tốc độ đóng-mở của GCB không nhất thiết phải thoả mãn các đặc tính kỹ thuật của nhà chế tạo.

Giá trị điện áp (áp suất) thao tác tối thiểu theo giá trị nêu trong Bảng 2-26-1.

Bảng 2-26-1. Điện áp (áp suất) thao tác tối thiểu của GCB

Hạng mục	Tiêu chí
Điện áp đóng tối thiểu	75% điện áp điều khiển định mức
Điện áp mở tối thiểu	70% điện áp điều khiển định mức
Áp lực đóng tối thiểu (chỉ áp dụng cho truyền động khí áp lực)	85% áp suất định mức
Áp lực mở tối thiểu (chỉ áp dụng cho truyền động khí áp lực)	85% áp suất định mức

(3) Ba pha không đồng thời

Thời gian đóng và mở ba pha không đồng thời phải được đo đạc và kiểm tra để đáp ứng các quy chuẩn trong Bảng 2-26-2.

Bảng 2-26-2. Tiêu chuẩn đối với ba pha không đồng thời của GCB

Điện áp danh định	Tiêu chuẩn
Nhỏ hơn 110 kV	nhỏ hơn 0,006 giây.
110 kV và lớn hơn	nhỏ hơn 0,004 giây.

(4) Thời điểm tác động của các tiếp điểm phụ

Các thời điểm tác động của các tiếp điểm phụ phải được đo đạc và kiểm tra để đáp

ứng các tiêu chuẩn của thiết kế. Trong trường hợp thiết kế không quy định tiêu chuẩn thì kiểm tra để đáp ứng các Tiêu chuẩn của nhà chế tạo.

9. Kiểm tra máy đo thời gian thiếu pha

Điều này chỉ áp dụng đối với GCB vận hành pha độc lập. Sau khi một pha mở từ trạng thái của ba pha đóng, thời gian trước khi hai pha tác động sẽ được đo và kiểm tra theo hồ sơ kỹ thuật.

10. Kiểm tra thùng chứa dầu hoặc khí thao tác

Chỉ thực hiện đối với GCB truyền động bằng chất khí hoặc dầu áp lực. Cần khẳng định là GCB có thể đóng mở liên tục (hơn 2 lần trong trường hợp đóng lặp lại) khi thùng chứa không nối với nguồn (có áp lực khí hoặc nguồn cấp).

11. Kiểm tra hệ thống liên động

(1) Khóa bằng áp lực khí SF6

Cần xác định là hệ thống GCB không đóng mở khi áp lực khí thấp hơn áp lực vận hành của hệ thống.

(2) Khóa bằng áp lực dầu

Chỉ áp dụng với GCB truyền động bằng dầu áp lực. Cần đảm bảo là GCB không đóng/ mở khi áp lực dầu nhỏ hơn mức quy định.

(3) Khóa bằng áp lực khí

Chỉ áp dụng với GCB truyền động bằng khí áp lực. Cần xác định là GCB không đóng mở khi áp lực khí nhỏ hơn mức quy định.

12. Kiểm tra vận hành của van an toàn

Chỉ áp dụng với GCB truyền động bằng dầu hoặc khí áp lực. Cần đảm bảo là van an toàn sẽ hoạt động khi áp lực dầu hoặc khí sinh ra trong thùng vượt quá áp suất cho phép.

Điều 31. Các hạng mục kiểm tra hệ thống cách điện khí (GIS)

Phải quy định cụ thể quá trình kiểm tra tại hiện trường khi lắp đặt GIS. (GIS ở đây không bao gồm GCB).

1. Đo điện trở cách điện

(1) Đo điện trở cách điện của các đường dẫn sơ cấp

Phải sử dụng mêgôm met có điện áp 1000 V để đo điện trở cách điện giữa đường dẫn sơ cấp với đất, giữa các pha, các điện trở cách điện không thấp hơn 1000 MΩ.

(2) Đo điện trở cách điện của các mạch điều khiển

Điện trở giữa các mạch điều khiển và đất phải được đo bằng mêgôm met có điện áp 500 V để đảm bảo rằng các giá trị không thấp hơn 2 MΩ.

2. Đo điện trở tiếp xúc bằng dòng điện một chiều

(1) Đo điện trở tiếp xúc của mạch sơ cấp của GIS

Phải đo đạc và kiểm tra các điện trở tiếp xúc của mạch sơ cấp để đảm bảm các thông số kỹ thuật của nhà chế tạo. Về nguyên tắc, phải tiến hành đo đối với từng tiếp điểm. Tuy nhiên, trong trường hợp không thể đo từng tiếp điểm độc lập do cấu tạo của GIS, có thể thực hiện đo tất cả tiếp điểm trong một mạch.

(2) Đo điện trở tiếp xúc của tiếp điểm phụ

Điện trở tiếp xúc của tiếp điểm phụ phải được đo và kiểm tra theo đúng yêu cầu kỹ thuật của nhà chế tạo.

3. Kiểm tra độ kín của hệ thống khí nén

Điều này chỉ áp dụng đối với các GIS có cơ chế truyền động bằng khí nén.

Phải đo, kiểm tra để đảm bảo độ rò khí theo quy định của nhà chế tạo hoặc nhỏ hơn 3% sau 12 giờ kể từ khi cơ chế truyền động được nạp khí tại áp suất định mức.

4. Kiểm tra thiết bị dò mật độ khí

Phải đo và kiểm tra áp suất sau đây theo đúng yêu cầu kỹ thuật của nhà chế tạo:

- Áp suất khí SF6 khi máy dò khởi động cảnh báo và khoá vận hành GCB.

- Áp suất khí SF6 khi cảnh báo và khoá vận hành GCB được cài đặt lại.

5. Phân tích khí SF6

Chỉ phân tích khí SF6 ít nhất một ngày sau khi nạp khí. Phải đo, kiểm tra độ ẩm khí SF6 đối với từng ngăn khí để đảm bảo thông số kỹ thuật của nhà chế tạo.

6. Kiểm tra vận hành đóng mở dao cách ly

(1) Kiểm tra đóng mở bằng tay

Phải kiểm tra chắc chắn không có sự bất thường nào trong dao cách ly bằng cách mở và đóng ba lần bằng tay thao tác hoặc nút bấm tại hiện trường.

(2) Kiểm tra vận hành đóng mở

Phải kiểm tra chắc chắn không có sự bất thường nào trong dao cách ly bằng cách mở và đóng ba lần tại điện áp (áp suất) định mức bằng điều khiển từ xa.

7. Kiểm tra các thiết bị chống sét

Phải tiến hành kiểm tra các thiết bị chống sét theo các mục kiểm tra được quy định riêng trong Điều 38.

8. Kiểm tra biến điện áp (PT)

Phải tiến hành kiểm tra PT theo các mục kiểm tra được quy định riêng trong Điều 28

9. Kiểm tra biến dòng điện (CT)

Phải tiến hành kiểm tra biến dòng điện theo các mục kiểm tra được quy định riêng trong Điều 29.

10. Kiểm tra trình tự hoạt động và khóa liên động

Phải kiểm tra các mạch điều khiển của những bảng điều khiển GIS.

(1) Kiểm tra trình tự hoạt động của bảng điều khiển GIS

Phải tiến hành các kiểm tra khoá liên động để đảm bảo các mạch điều khiển phù hợp với các thông số kỹ thuật của nhà chế tạo

(2) Kiểm tra khoá liên động của bảng điều khiển GIS

Phải tiến hành kiểm tra riêng biệt khóa liên động đối với GIS để đảm bảo các khóa điện và cơ khí phù hợp với các thông số trong hồ sơ kỹ thuật.

11. Kiểm tra pha

Phải thực hiện kiểm tra đối với từng đầu ra của GIS để đảm bảo các liên kết mạch sơ cấp phù hợp với thiết kế và đồng vị pha với lưới liên kết.

Điều 32. Các hạng mục kiểm tra máy cắt điện chân không (VCB)

1. Đo điện trở cách điện

(1) Đo điện trở cách điện của các đường dẫn điện sơ cấp

Phải sử dụng mêgômmet có điện áp 1000 V để đo điện trở cách điện giữa sơ cấp với đất, giữa các pha và giá trị điện trở cách điện phải không thấp hơn 1000 MΩ.

(2) Điện trở cách điện của các mạch điều khiển

Điện trở cách điện của mạch điều khiển và đất phải được đo bằng đồng hồ đo điện trở có điện áp 500V, giá trị điện trở cách điện không thấp hơn 2 MΩ.

2. Kiểm tra vận hành đóng cắt

(1) Kiểm tra đóng cắt bằng tay

Phải kiểm tra chắc chắn rằng không có sự bất thường nào trong VCB bằng cách đóng cắt ba lần bằng tay thao tác hoặc nút bấm tại hiện trường.

(2) Kiểm tra vận hành đóng cắt

Phải kiểm tra chắc chắn rằng không có sự bất thường nào trong VCB bằng cách đóng cắt ba lần tại điện áp định mức bằng điều khiển từ xa.

(3) Kiểm tra cơ chế tự động ngắt

Phải xác nhận rằng VCB được mở ngay lập tức và không bị đóng lại nếu lệnh cắt được đưa ra trong quá trình tác động đóng máy cắt.

Sau đó, phải xác nhận rằng VCB có thể đóng trở lại nếu cả lệnh đóng và cắt được huỷ bỏ.

Điều này không áp dụng cho các VCB không có cơ chế hủy lệnh tự động cắt.

3. Đo các thông số kỹ thuật đóng mở

(1) Thời gian đóng mở tiếp điểm

Phải đo đạc, kiểm tra thời gian đóng mở tiếp điểm, đảm bảo các thông số kỹ thuật của nhà chế tạo.

(2) Điện áp vận hành tối thiểu

Khi không đặt điện áp vào mạch sơ cấp, phải thay đổi điện áp của cuộn dây điện từ và đo điện áp nhỏ nhất khi VCB hoàn thành quá trình đóng cắt. Khi đó, đặc tính tốc độ đóng - cắt của VCB không cần thoả mãn đặc tính kỹ thuật của nhà chế tạo. Phải kiểm tra để đảm bảo rằng giá trị điện áp đóng cắt nhỏ nhất đo được không vượt quá giá trị trong bảng dưới đây. Phải đo, kiểm tra điện áp đóng cắt tối thiểu để đáp ứng được các tiêu chuẩn trong Bảng 2-28-1 sau đây.

Bảng 2-28-1. Điện áp tối thiểu của VCB

Hạng mục	Tiêu chuẩn
Điện áp đóng tối thiểu	75% điện áp điều khiển định mức
Điện áp cắt tối thiểu	70% điện áp điều khiển định mức

(3) Không đồng thời ba pha

Phải đo, kiểm tra thời gian đóng mở không đồng thời ba pha để đảm bảo thoả mãn theo thiết kế hoặc các tiêu chuẩn nêu trong Bảng 2-28-2 sau đây:

Bảng 2-28-2. Tiêu chuẩn không đồng thời ba pha của VCB

Điện áp danh định	Tiêu chuẩn
Nhỏ hơn 110 kV	Nhỏ hơn 0,006 sec.
Lớn hơn hoặc bằng 110 kV	Nhỏ hơn 0,004 sec.

(4) Thời điểm tác động của các tiếp điểm phụ

Các thời điểm tác động của các tiếp điểm phụ phải được đo và kiểm tra để đáp ứng các tiêu chuẩn của nhà chế tạo.

Điều 33. Các hạng mục kiểm tra máy cắt điện dầu (OCB)

1. Đo điện trở cách điện

(1) Điện trở cách điện của các đường dẫn điện sơ cấp

Điện trở cách điện giữa đường dẫn sơ cấp với đất, và giữa các pha phải được đo bằng mêgôm met điện áp 1000 V, giá trị điện trở cách điện là không thấp hơn 1000 MΩ.

(2) Điện trở cách điện của các mạch điện điều khiển

Điện trở cách điện giữa mạch điều khiển với đất phải được đo bằng mêgôm met điện áp 500 V, giá trị điện trở cách điện không thấp hơn 2 MΩ.

2. Điện trở tiếp xúc bằng dòng điện một chiều

(1) Điện trở tiếp điểm chính (sơ cấp) OCB

Phải đo, kiểm tra các điện trở tiếp điểm sơ cấp OCB để đảm bảo các thông số kỹ thuật của nhà chế tạo. Phải đo từng pha.

(2) Điện trở tiếp điểm phụ

Phải đo, kiểm tra các điện trở tiếp xúc của tiếp điểm phụ, đảm bảo các thông số kỹ thuật của nhà chế tạo.

3. Kiểm tra vận hành đóng cắt

(1) Kiểm tra vận hành đóng cắt bằng tay

Phải kiểm tra chắc chắn không có bất thường trong OCB bằng cách cắt và đóng ba lần bằng tay thao tác hoặc nút bấm tại hiện trường.

(2) Kiểm tra vận hành đóng cắt

Phải kiểm tra chắc chắn không có bất thường trong OCB bằng cách cắt và đóng ba lần ở điện áp (áp suất) định mức bằng điều khiển từ xa.

(3) Cơ chế tự động cắt

Phải kiểm tra chắc chắn OCB cắt ngay lập tức và không đóng trở lại nếu lệnh cắt được đưa ra trong quá trình đóng máy cắt.

Đảm bảo OCB có thể đóng trở lại khi nhận đồng thời lệnh đóng và cắt đã bị huỷ bỏ. Các OCB không có cơ chế tự cắt không cần làm.

4. Xác định thông số đóng cắt

(1) Thời gian đóng và mở tiếp điểm, và tốc độ đóng - cắt

Phải đo thời gian đóng mở tiếp điểm đối với OCB cho tất cả các cấp điện áp. Phải đo tốc độ đóng mở cho tất cả OCB cao hơn 35 kV. Cả hai phép đo phải được kiểm tra, đảm bảo các thông số kỹ thuật của nhà chế tạo.

(2) Điện áp (áp suất) vận hành tối thiểu

Trong trường hợp khi không đặt điện áp vào mạch sơ cấp, cả điện áp của cuộn dây điện từ (hay áp suất của khí nén) phải được duy trì tại giá trị định mức và điện áp (hay áp suất) tối thiểu khi OCB hoàn tất thao tác phải được đo bằng cách thay đổi thông số (áp suất hoặc điện áp). Lúc này, đặc tính tốc độ đóng - mở của OCB không nhất thiết phải thoả mãn các đặc tính kỹ thuật của nhà chế tạo.

Phải kiểm tra các giá trị đo của điện áp vận hành tối thiểu (áp suất) không vượt quá giá trị nêu trong Bảng 2-29-1.

Bảng 2-29-1. Chỉ tiêu điện áp (áp suất) vận hành tối thiểu của OCB

Hạng mục	Chỉ tiêu
Điện áp đóng tối thiểu	75% của điện áp điều khiển định mức
Điện áp mở tối thiểu	70% của điện áp điều khiển định mức
Áp suất đóng tối thiểu (chỉ cho động cơ khí nén)	85% của áp suất định mức
Áp suất mở tối thiểu (chỉ cho động cơ khí nén)	85% của áp suất định mức

(3) Thời gian đóng và mở không đồng thời ba pha phải được đo và kiểm tra để đảm bảo thoả mãn các tiêu chuẩn nêu trong Bảng 2-29-2.

Bảng 2-29-2. Tiêu chuẩn không đồng thời ba pha của OCB

Điện áp thường	Chỉ tiêu
Nhỏ hơn 110 kV	Nhỏ hơn 0,006 sec.
Lớn hơn hoặc bằng 110 kV	Nhỏ hơn 0,004 sec.

(4) Thời điểm tác động của các tiếp điểm phụ

Các thời điểm tác động của các tiếp điểm phụ phải được đo đạc và kiểm tra để đáp ứng các tiêu chuẩn thiết kế. Trong trường hợp thiết kế không quy định tiêu chuẩn thì kiểm tra để đáp ứng các tiêu chuẩn của nhà chế tạo.

5. Kiểm tra dầu cách điện

Phải kiểm tra dầu cách điện trước khi và sau khi đổ vào OCB. Các nội dung kiểm tra phải phù hợp với quy định đối với dầu máy biến áp.

6. Kiểm tra máy biến dòng điện kiểu sứ xuyên

Biến dòng kiểu sứ xuyên phải phù hợp đúng các mục kiểm tra biến dòng điện xác định theo Điều 29.

Điều 34. Các hạng mục kiểm tra dao cách ly

1. Đo điện trở cách điện

(1) Đo điện trở cách điện của phần dẫn điện sơ cấp

Điện trở cách điện giữa phần dẫn điện sơ cấp với đất, giữa các cực cần được đo bằng mêgôm met 1000 V để kiểm tra giá trị điện trở cách điện không thấp hơn 1000 MΩ.

(2) Đo điện trở cách điện các mạch điều khiển

Phải đo điện trở cách điện giữa các mạch điều khiển với đất bằng mêgôm met có điện áp 500 V, giá trị điện trở cách điện đo được không thấp hơn 2 MΩ.

2. Đo điện trở tiếp xúc bằng dòng điện một chiều

Điện trở tiếp xúc của các tiếp điểm mạch sơ cấp cần được đo và kiểm tra có đáp ứng các yêu cầu kỹ thuật của nhà chế tạo.

3. Kiểm tra thao tác đóng cắt

(1) Kiểm tra thao tác đóng cắt bằng tay

Phải kiểm tra chắc chắn rằng không có sự bất thường nào trong dao cách ly bằng cách đóng cắt ba lần bằng tay thao tác hoặc nút bấm tại chỗ.

(2) Kiểm tra thao tác đóng mở từ xa

Phải kiểm tra chắc chắn rằng không có sự bất thường nào trong dao cách ly bằng cách cắt và đóng ba lần tại điện áp (áp suất) định mức bằng điều khiển từ xa.

4. Thời điểm tác động của các tiếp điểm phụ

Các thời điểm tác động của các tiếp điểm phụ phải được đo và kiểm tra để đáp ứng các tiêu chuẩn của thiết kế. Trong trường hợp thiết kế không quy định tiêu chuẩn thì kiểm tra theo tiêu chuẩn của nhà chế tạo.

5. Kiểm tra khóa liên động

Khóa liên động giữa lưỡi chính của dao cách ly và lưỡi của dao nối đất cần được kiểm tra để đảm bảo khóa liên động hoạt động theo yêu cầu kỹ thuật của nhà chế tạo.

Điều 35. Các hạng mục kiểm tra máy nén khí

1. Kiểm tra đồng hồ đo áp suất

Cần kiểm tra độ chính xác của các đồng hồ đo áp suất để đáp ứng các yêu cầu kỹ thuật của nhà sản xuất.

2. Kiểm tra van an toàn

Cần đảm bảo các van an toàn tác động khi áp suất khí hay áp suất dầu tăng tới mức áp suất cho phép tối đa của bình chứa.

3. Kiểm tra khởi động và dừng tự động

Cần đảm bảo các máy nén sẽ khởi động tự động tại áp suất khởi động và dừng hoạt động tại áp suất dừng.

Điều 36. Các hạng mục kiểm tra tủ bảng điện

1. Đo điện trở cách điện

Cần đo điện trở cách điện của các tủ phân phối

(1) Đo điện trở cách điện của các mạch chính

Điện trở cách điện cần được đo bằng mêgôm met 1000 V. Các tiêu chuẩn điện trở cách điện như sau:

a) Đối với từng thiết bị

Điện trở cách điện của từng thiết bị phải không thấp hơn 1000 MΩ.

b) Đối với tổng các thiết bị

Điện trở cách điện của tổng các thiết bị phải không thấp hơn

10 x Điện áp danh định (V)	(MΩ)
N (số lượng các sứ cách điện) x 1,000

(2) Đo điện trở cách điện của các mạch điều khiển

Phải đo điện trở cách điện giữa các mạch điều khiển với đất bằng mêgôm met 500 V đảm bảo các giá trị đo không thấp hơn 2 MΩ.

2. Kiểm tra liên động và kiểm tra khoá liên động

Các mạch điều khiển của tủ phân phối cần được kiểm tra.

(1) Kiểm tra trình tự liên động của các bảng mạch điều khiển của tủ phân phối

Kiểm tra liên động cần được thực hiện đảm bảo các mạch điều khiển này tuân theo các yêu cầu kỹ thuật của nhà sản xuất.

(2) Kiểm tra khoá liên động của các bảng mạch điều khiển của tủ phân phối

Kiểm tra khoá liên động cần được thực hiện đảm bảo cả khoá liên động điện và cơ tuân theo các yêu cầu kỹ thuật của nhà sản xuất.

3. Kiểm tra pha

Kiểm tra pha cần được thực hiện đối với các tủ phân phối để đảm bảo kết nối mạch sơ cấp và thứ cấp tuân theo các yêu cầu kỹ thuật của nhà sản xuất và thiết kế.

Điều 37. Các hạng mục kiểm tra tụ công suất

1. Điện trở cách điện

Các điện trở cách điện của các tụ công suất cần được đo.

(1) Đo điện trở cách điện của mạch chính

Điện trở cách điện phải được đo bằng mêgôm met 1000 V. Giá trị điện trở phải không thấp hơn 1000 MΩ.

(2) Đo điện trở cách điện của mạch điều khiển

Phải đo điện trở cách điện giữa các mạch điều khiển với đất bằng mêgôm met 500 V đảm bảo giá trị đo không thấp hơn 2 MΩ.

2. Kiểm tra sự thông mạch của điện trở phóng

Kiểm tra sự thông mạch tại các đầu cuối của điện trở phóng được đo bằng một thiết bị kiểm tra mạch.

3. Kiểm tra trình tự hoạt động

Kiểm tra trình tự hoạt động các mạch điều khiển (như mạch cảnh báo) đảm bảo tuân theo các yêu cầu của nhà sản xuất.

Điều 38. Các hạng mục kiểm tra thiết bị chống sét

1. Đo điện trở cách điện

Phải đo điện trở cách điện của chống sét van.

(1) Đo điện trở cách điện của mạch chính

Phải đo điện trở cách điện bằng mêgôm met 1000 V. Các điện trở này không thấp hơn 1000 MΩ.

(2) Đo điện trở cách điện của phần đế cách điện

Phải đo điện trở cách điện của phần đế cách điện bằng mêgôm met 500 V theo điều kiện các đầu thiết bị dòng rò được tháo ra. Điện trở này không thấp hơn 2 MΩ.

Điều 39. Các hạng mục kiểm tra ắc quy

1. Đo điện áp

Phải kiểm tra điện áp của mỗi phần tử ắc quy. Mức điện áp của phần tử ắc quy cạn kiệt không chệch nhiều hơn 1~1,5% so với điện áp trung bình của các phần tử ắc quy còn lại. Số lượng các phần tử ắc quy cạn kiệt không vượt quá 5% tổng số phần tử ắc quy.

Dải điện áp cho phép của mỗi phần tử ắc quy theo Bảng 2-35-1.

Bảng 2-35-1. Dải điện áp cho phép đối với phần tử ắc quy

Điện áp nạp (V)	2,15; 2,18	2,26; 2,30; 2,34	2,40; 2,45; 2,50
Dải cho phép (V)	± 0,05	± 0,10	± 0,15

2. Kiểm tra nạp cân bằng

Kiểm tra nạp cân bằng cần được thực hiện để hiệu chỉnh điện áp không cân bằng và tỷ trọng và đồng nhất các lớp trên và lớp dưới của các chất điện phân. Thủ tục kiểm tra cần tuân theo các yêu cầu kỹ thuật của nhà sản xuất.

Điều 40. Các hạng mục kiểm tra thiết bị rơle bảo vệ và điều khiển

1. Thí nghiệm đơn chiếc

Đối với các đồng hồ đo và rơle bảo vệ phải thực hành các thí nghiệm chức năng và đặc tính, và kiểm tra trị số chỉnh định rơle bảo vệ. Khi thực hành thí nghiệm đơn chiếc này, phải tách hoàn toàn các mạch đóng cắt của rơle bảo vệ, mạch máy biến dòng điện và mạch máy biến điện áp.

- Kiểm tra sai số đồng hồ đo.

- Kiểm tra điểm tác động rơle bảo vệ.

- Kiểm tra đặc tính điện áp và dòng điện.

- Kiểm tra đặc tính góc pha.

- Đo thời gian tác động.

2. Thí nghiệm mạch một chiều

Đối với mạch một chiều phải thực hành các thí nghiệm như sau:

- Kiểm tra trình tự tác động trong mạch một chiều.

- Đo điện trở cách điện.

- Đo công suất mang tải.

3. Thí nghiệm mạch xoay chiều

(1) Thí nghiệm mạch thứ cấp

- Đo điện trở cách điện:

Đóng điện mạch xoay chiều trong bảng điều khiển (mạch máy biến dòng điện và mạch máy biến điện áp) và kiểm tra

- Hoạt động của đồng hồ đo và rơle bảo vệ.

- Đo công suất mang tải.

- Trình tự tác động trong mạch xoay chiều.

(2) Thí nghiệm mạch xoay chiều (Thí nghiệm mô phỏng)

Phải xác nhận đặc tính hoạt động của rơle bảo vệ khi tạo sự cố mô phỏng bằng cách thay đổi nhanh mức dòng điện xoay chiều hoặc dòng điện một chiều đặt vào. Và phải kiểm tra hoạt động của thiết bị thao tác tự động thông qua thí nghiệm mô phỏng về các loại hoạt động.

- Kiểm tra sự cố mô phỏng.

- Kiểm tra thao tác mô phỏng.

4. Thí nghiệm ghép nối

Đối với các thiết bị được lắp đặt tại nhiều trạm biến áp có liên kết thông tin với nhau, phải thực hành thí nghiệm vận hành tổng hợp kể cả kênh truyền thông tin.

5. Thí nghiệm mạch tổng hợp

(1) Đo điện trở cách điện

Phải đo điện trở cách điện tổng hợp của cả thiết bị chính lẫn thiết bị liên quan được nối qua cáp điều khiển kể cả phần đầu kẹp.

(2) Kiểm tra thao tác đóng cắt

Phải kiểm tra tín hiệu đóng cắt được chỉ thị ở hệ thống điều khiển đúng theo thiết bị đóng cắt hoạt động mà không gây ra hiện tượng bất thường nào.

(3) Kiểm tra khóa liên động

Phải kiểm tra thiết bị đóng cắt hoạt động theo đúng điều kiện khóa liên động.

(4) Kiểm tra thiết bị rơle bảo vệ và kiểm tra tín hiệu cảnh báo

Phải kiểm tra thiết bị rơle bảo vệ và thiết bị điều khiển được đấu nối đúng với thiết bị sơ cấp, và phải kiểm tra tác động của tín hiệu và cảnh báo về sự cố phù hợp với tác động của thiết bị rơle bảo vệ hoặc thiết bị điều khiển.

6. Thí nghiệm tổng hợp mạch máy biến điện áp

(1) Đo điện trở cách điện

Phải kiểm tra cách điện của cáp điều khiển và bảng điều khiển có đủ cách điện (không có ngắn mạch và chạm đất) với điều kiện mạch nối đất được tách ra.

(2) Kiểm tra cực tính

Phải kiểm tra các mạch thứ cấp của máy biến điện áp được nối với cáp điều khiển đúng theo thiết kế.

(3) Kiểm tra tỷ số biến đổi

Đặt điện áp trên mạch sơ cấp của máy biến điện áp, đo điện áp và góc pha tại đầu kẹp thử nghiệm trên bảng điều khiển nối với mạch thứ cấp để kiểm tra tỷ số biến đổi và cách nối giữa máy biến điện áp và bảng điều khiển là đúng.

(4) Đo công suất mang tải

Phải đo công suất mang tải tổng hợp bao gồm bảng điều khiển và cáp điều khiển bằng cách đặt điện áp định mức lên mạch thứ cấp của máy biến điện áp đúng theo trị số thiết kế.

(5) Kiểm tra hoạt động đồng thời.

Trong trường hợp thực hành kiểm tra tỷ số biến đổi của nhiều máy biến điện áp đồng thời, phải kiểm tra các mạch thứ cấp của từng máy biến điện áp được nối đúng với bảng điều khiển bằng cách lần lượt thao tác cắt cầu dao hoặc aptomát.

7. Thí nghiệm tổng thể mạch máy biến dòng điện

(1) Đo điện trở cách điện

Phải kiểm tra mạch tổng thể cáp điều khiển và bảng điều khiển có đủ cách điện (không có ngắn mạch và chạm đất) với điều kiện mạch nối đất được tách ra.

(2) Kiểm tra cực tính

Phải kiểm tra các mạch thứ cấp của máy biến dòng điện được nối với cáp điều khiển đúng theo thiết kế.

(3) Kiểm tra tỷ số biến đổi

Đặt dòng điện vào mạch sơ cấp của máy biến dòng điện, đo dòng điện và góc pha tại đầu kẹp thử trên bảng điều khiển được nối với mạch thứ cấp để kiểm tra tỷ số biến đổi và cách nối giữa máy biến dòng điện và bảng điều khiển là đúng.

(4) Đo công suất mang tải

Phải đo công suất mang tải tổng hợp bao gồm bảng điều khiển và cáp điều khiển khi đưa dòng điện định mức (5A hoặc 1A) vào mạch thứ cấp của máy biến dòng điện để kiểm tra công suất mang tải tổng hợp đúng theo trị số thiết kế.

(5) Kiểm tra đấu nối

Trong khi thực hành kiểm tra tỷ số biến đổi mạch thứ cấp của máy biến dòng điện được ngắn mạch tại đầu kẹp ở phía máy biến dòng điện, cho dòng điện vào mạch sơ cấp của máy biến dòng điện và phải xác nhận chỉ thị của ampe kế trên bảng điều khiển giảm về không, để kiểm tra đấu nối máy biến dòng.

Chương 5

KIỂM TRA HOÀN THÀNH

Mục 1. QUY ĐỊNH CHUNG

Điều 41. Quy định chung

Kiểm tra hoàn thành phải được thực hiện khi hoàn thành công việc lắp đặt để xác nhận chất lượng của công trình trước khi bắt đầu vận hành trong điều kiện mỗi thiết bị được kết nối trong toàn bộ hệ thống. Phải tiến hành riêng biệt với trạm biến áp, đường dây trên không và cáp ngầm. Chủ sở hữu của công trình phải giám sát việc kiểm tra.

Mục 2. ĐƯỜNG DÂY TRÊN KHÔNG

Điều 42. Đo điện trở cách điện

Cần kiểm tra để đảm bảo đường dây được cách điện tốt bằng cách đo điện trở cách điện của: pha với đất; và pha với pha. Các tiêu chí cách điện cho phép đo này như sau:

1. Không nhỏ hơn 4 [MΩ] pha so với đất;

2. Không nhỏ hơn 8 [MΩ] pha so với pha.

Điều 43. Kiểm tra Pha

Phải kiểm tra thứ tự và đồng vị pha của đường dây.

Điều 44. Kiểm tra điện áp chịu đựng tần số công nghiệp

Cần kiểm tra cách điện của đường dây bằng cách đặt điện áp làm việc thông thường trong thời gian 10 phút.

Mục 3. ĐƯỜNG DÂY CÁP NGẦM

Điều 45. Kiểm tra bằng mắt (kiểm tra tuyến)

Cần kiểm tra công trình xây dựng được hoàn thành tuân theo đúng các yêu cầu thiết kế kỹ thuật và các quy chuẩn kỹ thuật.

Các hạng mục sau cần được kiểm tra bằng mắt (những phần thấy được) xem có tuân theo đúng các yêu cầu thiết kế kỹ thuật không:

- Số lượng và phương pháp lắp đặt cáp.

- Vị trí các đầu cáp.

- Các điều kiện về đỡ cáp, hộp đầu cáp và hộp nối cáp, các điều kiện của dây nối đất.

Điều 46. Điện trở cách điện

Cần kiểm tra mỗi lõi cáp được cách điện với đất (và với các lõi khác với trường hợp cáp nhiều lõi trừ trường hợp các loại cáp được bọc kín). Phép đo thường được thực hiện bằng mêgôm met quy định trong quy chuẩn IEC 61557-1: "An toàn điện trong các hệ thống phân phối hạ áp tới 1000 V A.C. và 1500 V D.C.- Thiết bị kiểm tra, đo lường hay giám sát các biện pháp bảo vệ" sau thời gian 1 phút đặt điện áp kiểm tra. Nếu cáp quá dài thì dung kháng của cáp lớn quá mức sẽ khiến cho kim chỉ thị của máy đo không ổn định trong khoảng thời gian ngắn, chỉ được đọc khi kim ổn định. Điện trở cách điện cần đảm bảo theo các tiêu chuẩn kỹ thuật.

Điều 47. Kiểm tra pha

Phải kiểm tra theo các thủ tục được mô tả trong Điều 19.

Điều 48. Kiểm tra độ bền điện môi

Điệp áp kiểm tra được quy định theo Phụ lục của Tập này trong 10 phút khi cáp có hộp nối. Không cần kiểm tra độ bền điện môi khi cáp đã có chứng chỉ xuất xưởng và không có hộp nối. Phép kiểm tra mang điện áp làm việc với đất thông thường sẽ không được phép thay thế kiểm tra độ bền điện môi được đề cập ở trên.

Trong trường hợp dùng điện áp một chiều để kiểm tra, điện áp một chiều này sẽ phải lớn gấp đôi điện áp kiểm tra xoay chiều tương ứng.

Điều 49. Khoảng cách giữa phần mang điện với hàng rào, tường chắn

Phải kiểm tra để đảm bảo khoảng cách giữa phần mang điện với hàng rào hay tường chắn thoả mãn các yêu cầu đã được quy định trong Mục 3 Điều 50.

Mục 4. THIẾT BỊ TRẠM BIẾN ÁP

Điều 50. Kiểm tra bằng mắt

1. Trạng thái lắp đặt của thiết bị có thể tạo ra hồ quang điện

Cần kiểm tra khoảng cách an toàn giữa các thiết bị có thể phát sinh hồ quang điện như máy cắt và dao cách ly với các vật dễ bắt lửa.

2. Kiểm tra trạng thái lắp đặt của phần mang điện

Cần kiểm tra khoảng cách an toàn các phần được mang điện (ngoại trừ thiết bị kín có nối đất, ví dụ GIS). Ở đây, phần được mang điện gồm cả bộ sứ đỡ cách điện không được vây chắn bằng hàng rào.

Các khoảng cách cách điện giữa phần mang điện với hàng rào, tường phải thoả mãn các quy định trong QTĐ-2006.

3. Kiểm tra hàng rào, tường

Cần kiểm tra trạm biến áp được vây chắn bằng hàng rào, tường và được trang bị khoá sao cho những người không có thẩm quyền không thể vào sân của trạm biến áp. Chiều cao của hàng rào, tường cần được kiểm tra không thấp hơn 1,8 [m].

Các khoảng cách cách điện giữa phần mang điện với hàng rào, tường phải thoả mãn các quy định trong QTĐ-2006.

Điều 51. Đo điện trở nối đất

Điện trở nối đất của trạm biến thế cần được đo và kiểm tra để không vượt quá giá trị quy định QTĐ-2006.

Điều 52. Kiểm tra hệ thống giám sát và điều khiển

1. Kiểm tra đóng cắt

Khi thao tác máy cắt và dao cách ly từ phòng điều khiển, cần kiểm tra rằng mỗi thiết bị làm việc thích hợp và những tín hiệu chỉ thị trong phòng điều khiển thay đổi tương ứng. Ngoài ra, cũng cần kiểm tra bộ phận chỉ thị chuyển mạch của các thiết bị xem có làm việc đúng hay chưa.

2. Kiểm tra bộ điều chỉnh điện áp dưới tải máy biến áp

Bằng cách đưa lệnh thay đổi điều chỉnh nấc từ phòng điều khiển tới máy biến áp, cần kiểm tra bộ điều chỉnh điện áp dưới tải có thay đổi nấc tương ứng với lệnh đưa ra hay không.

3. Kiểm tra thiết bị bảo vệ, kiểm tra chỉ thị cảnh báo

Bằng cách kích hoạt cưỡng bức rơle với mọi thiết bị bảo vệ hay thiết bị cảnh báo, cần kiểm tra hoạt động của các thiết bị có liên quan và các tín hiệu chỉ thị trong phòng điều khiển hoạt động theo đúng như sơ đồ thiết kế.

4. Kiểm tra rơle bảo vệ và thiết bị điều khiển mang tải thực

Khi kiểm tra cuối cùng, bằng điện áp và dòng điện của hệ thống điện thực, cần tiến hành các thí nghiệm sau đây:

- Kiểm tra điện áp và thứ tự pha.

- Đo điện áp, dòng điện và góc pha.

- Kiểm tra hướng.

- Đo dòng điện và điện áp dư.

- Kiểm tra dòng điện không cân bằng của mạch so lệch.

Điều 53. Kiểm tra khóa liên động

Cần kiểm tra khoá liên động giữa máy cắt và dao cách ly liên quan để đảm bảo rằng đối tượng của khóa liên động hoạt động đúng như mô tả trong yêu cầu kỹ thuật của nhà sản xuất và thiết kế.

Điều 54. Kiểm tra độ bền điện môi

Độ bền điện môi của từng thiết bị cần được kiểm tra bằng cách đặt điện áp kiểm tra như trong Phụ lục trong thời gian 10 phút.

Điều 55. Kiểm tra sự hoạt động tổng hợp toàn hệ thống

Nhằm kiểm tra độ ổn định của GCB, GIS cần đặt điện áp hệ thống trong thời gian 72 [giờ] để thực hiện những kiểm tra sau:

1. Đo phân bố nhiệt độ

Cần kiểm tra để đảm bảo không có quá nhiệt nội bộ bất thường tồn tại bằng cách đo phân bố nhiệt độ trên bề mặt, tại đầu ra của GCB, GIS.

2. Đo khí phân rã khí SF6

Hàm lượng khí SO2 không vượt quá 2 [ppm].

Điều 56. Đo độ ồn và độ rung

Mức độ ồn và rung ở vùng biên ngoài khu vực trạm biến áp cần được kiểm tra không vượt quá các tiêu chuẩn cho phép theo quy định hiện hành.

Chương 6

KIỂM TRA ĐỊNH KỲ

Mục 1. QUY ĐỊNH CHUNG

Điều 57. Quy định chung

Việc kiểm tra này phải được thực hiện định kỳ bằng mắt và đo lường nếu cần thiết, để duy trì sự làm việc bình thường đồng thời ngăn chặn các rủi ro có thể xảy ra với lưới điện.

Điều 58. Tần suất của kiểm tra định kỳ

Tần suất kiểm tra phải được ấn định theo quyết định của người có trách nhiệm quản lý thiết bị, nhưng chu kỳ ngắn nhất phải được giới hạn trong vòng ba năm. Việc kéo dài hay rút ngắn chu kỳ kiểm tra phải được xem xét và ấn định bởi người có trách nhiệm quản lý thiết bị dựa trên biểu đồ các sự cố thực xảy ra với thiết bị. Chu kỳ kiểm tra này phải được quyết định bởi người có trách nhiệm quản lý thiết bị.

Mục 2. ĐƯỜNG DÂY TRÊN KHÔNG

Điều 59. Các hạng mục kiểm tra

Hạng mục và nội dụng kiểm tra định kỳ được trình bày trong bảng sau.

Bảng 2-55-1. Hạng mục kiểm tra định kỳ của Đường dây trên không

Hạng mục kiểm tra	Các nội dung kiểm tra
Thân cột thép	Cần kiểm tra không có bất thường nào, ví dụ như sự thay đổi hình dạng, nứt gãy, gỉ, cấu kiện của cột thép, bằng cách quan sát từ mặt đất. Cũng cần kiểm tra xem bulông hay vít có bị rơi, lỏng, gỉ không.
Cột bê tông	Cần kiểm tra không có bất thường nào, ví dụ như nứt gãy và hư hỏng, trên thân cột bê tông. Cũng cần kiểm tra thân cột bê tông không bị nghiêng từ mặt đất.
Móng	Cần kiểm tra không có những bất thường, ví dụ như hư hỏng bê tông móng, bị xói lở/vùi lấp do sụt đất cát.
Dây néo	Cần kiểm tra không có những bất thường của dây néo, như chùng dây, gỉ, đứt sợt cáp.
Thiết bị nối đất	Cần kiểm tra không có những bất thường, như gỉ, hư hỏng và đứt. Đo điện trở tiếp đất giá trị quy định cần được đảm bảo.
Sứ cách điện	Cần kiểm tra không có những bất thường, như nứt gãy, vết ố gỉ đáng kể trên phần cách điện, dấu vết đáng kể về hồ quang điện trên phần cách điện, gỉ trên đầu chỏm và chốt. Cần kiểm tra không có tiếng ồn bất thường như tiếng ồn do rò điện.
Dây dẫn điện, dây tiếp đất	Cần kiểm tra không có những bất thường, như hư hỏng, chảy dây, đứt sợi, xoắn dây và lỏng dây. Cũng cần kiểm tra dây lèo được giữ tách biệt với khoảng cách thích hợp so với thân cột điện bằng cách kiểm tra trạng thái thay đổi hình dạng của dây lèo và độ nghiêng của chuỗi cách điện.
Phụ kiện đường dây trên không	Cần kiểm tra không có những bất thường đáng kể, như nứt gãy, thay đổi hình dạng bất thường, gỉ trong phụ kiện. Với đường dây có lắp đặt vành đẳng thế, mỏ phóng điện cũng cần kiểm tra không có những bất thường như hư hỏng và gỉ trên vành đẳng thế và mỏ phóng điện.
Hàng rào, lưới bảo vệ	Cần kiểm tra không có những bất thường, như gỉ và gãy của lưới chắn, cọc, v.v... của hàng rào bảo vệ, hàng rào này được xây dựng để ngăn chặn sự thâm nhập của người vào các trang thiết bị của đường dây.
Bộ chống rung	Cần kiểm tra không có những bất thường như mất, lỏng, gỉ, vị trí bị dịch chuyển và gãy dây.

Mục 3. ĐƯỜNG DÂY CÁP NGẦM

Điều 60. Các hạng mục kiểm tra cáp ngầm

Phải kiểm tra để khẳng định rằng không có bất thường như tình trạng phụ kiện không phù hợp, nứt vỡ, thay đổi hình dạng, ăn mòn, phần cố định bị lỏng, rò rỉ dầu (đối với cáp OF), hỏng hóc thiết bị liên quan, từng đối tượng của quá trình kiểm tra được nêu trong bảng dưới đây.

Bảng 2-56-1. Hạng mục kiểm tra đối với cáp

Đối tượng kiểm tra	Nội dung kiểm tra
(1) Cáp (bao gồm cả phần cáp chỗ gấp khúc)	(1) Rò dầu. (2) Nứt, giãn nở, thay đổi hình dáng. (3) Tình trạng cong của cáp. (4) Thay đổi hình dáng của cáp chỗ gấp khúc. (5) Khoảng cách với các cáp khác.
(2) Đầu ống	(1) Tình trạng của thiết bị ngăn nước. (2) Nứt, gỉ sắt. (3) Tình trạng lắp đặt. (4) Rò nước.
(3) Giá đỡ cáp và phần đỡ phụ trợ	(1) Nứt, gỉ. (2) Bulông, đai ốc bị lỏng. (3) Tình trạng lắp đặt.
(4) Giằng và công xon	(1) Nứt, gỉ và tình trạng của vật liệu làm đệm. (2) Bulông, đai ốc bị lỏng.
(5) Phần đỡ phụ trợ và cách điện cho cáp	(1) Nứt, gỉ. (2) Vị trí lắp đặt, tình trạng lắp đặt (3) Bulông, đai ốc bị lỏng
(6) Ống bảo vệ	(1) Nứt, gỉ, vỡ, thay đổi hình dáng. (2) Bulông, đai ốc bị lỏng.
(7) Dây nối đất	(1) Không bị đứt. (2) Dây không nối đất (cục bộ). (3) Gỉ.
(8) Vách ngăn các động vật nhỏ	(1) Vỡ, gỉ, thay đổi hình dáng. (2) Tình trạng lắp đặt. (3) Bulông, đai ốc bị lỏng.
(9) Bảng nhãn hiệu	(1) Rơi. (2) Nứt, thay đổi hình dáng. (3) Tình trạng lắp đặt.

Điều 61. Các hạng mục kiểm tra đầu cáp

Phải kiểm tra để đảm bảo không có bất thường như trạng thái phụ kiện không phù hợp, nứt vỡ, thay đổi hình dáng, vỡ, phần cứng giữ cố định bị lỏng, rò dầu (đối với cáp OF), hỏng hóc thiết bị liên quan, từng đối tượng cần kiểm tra được nêu trong bảng dưới đây.

Bảng 2-57-1. Hạng mục kiểm tra đối với đầu cáp

Đối tượng kiểm tra	Nội dung kiểm tra
(1) Đầu cáp (bao gồm cả đĩa kim loại mỏng gắn cùng)	(1) Lỏng đầu cốt. (2) Nứt, vỡ, gỉ. (3) Thay đổi hình dáng. (4) Bulông lỏng. (5) Rơi hoặc rời hoặc bạc màu băng phát hiện nhiệt.
(2) Vỏ chống nước	(1) Nứt, gỉ. (2) Thay đổi hình dáng. (3) Tình trạng tốt. (4) Rò rỉ hợp chất hoặc dầu.
(3) Sứ cách điện	(1) Bẩn. (2) Nứt, vỡ. (3) Có xuất hiện dấu vết hồ quang. (4) Rò rỉ hợp chất hoặc dầu.
(4) Phụ kiện cách điện	(1) Bẩn. (2) Nứt, vỡ. (3) Có xuất hiện dấu vết hồ quang.
(5) Đế cách điện	(1) Nứt (2) Đo điện trở cách điện
(6) Vỏ bảo vệ	(1) Rò dầu. (2) Nứt, vỡ. (3) Thay đổi hình dáng.
(7) Phụ kiện gắn với GIS	(1) Gỉ, thay đổi hình dáng. (2) Bulông đúng vị trí.
(8) Hộp nối	(1) Rò dầu. (2) Nứt, gỉ. (3) Bulông lỏng.
(9) Ống đồng ở hộp nối, vỏ bảo vệ	(1) Rò dầu. (2) Vỡ, giãn nở, thay đổi hình dáng. (3) Rời hoặc bạc màu của băng chống gỉ.
(10) Giá đỡ	(1) Nứt, gỉ, tình trạng của vật liệu đệm. (2) Bulông lỏng.
(11) Đầu nối và van sơmi-stop	(1) Rò dầu. (2) Có nắp hay không.
(12) Ống cách điện	(1) Bẩn. (2) Nứt. (3) Thay đổi hình dáng.
(13) Cáp (Bao gồm cả phần cáp chỗ gấp khúc)	(1) Rò dầu. (2) Nứt, giãn nở, thay đổi hình dáng. (3) Tình trạng cong của cáp. (4) Kiểm tra độ võng. (5) Rời hoặc bạc màu băng hiển thị pha.
(14) Thanh giằng	(1) Nứt, vỡ, gỉ. (2) Bulông lỏng.
(15) Ống bảo vệ	(1) Nứt, vỡ, thay đổi hình dáng, gỉ.
(16) Đế thép	(1) Thay đổi hình dáng, vỡ. (2) Gỉ. (3) Bulông lỏng.
(17) Nối đất	(1) Không bị đứt. (2) Lỏng tiếp xúc. (3) Gỉ.
(18) Bảng nhãn	(1) Rơi, mất. (2) Nứt, bạc màu. (3) Tình trạng lắp đặt.
(19) Thiết bị bảo vệ vỏ cáp	(1) Rơi. (2) Bulông, đai ốc lỏng. (3) Tình trạng lắp đặt. (4) Phát nóng. (5) Rò điện.

Điều 62. Các hạng mục kiểm tra hộp nối cáp

Phải kiểm tra để đảm bảo không có bất thường như trạng thái phụ kiện không phù hợp, nứt vỡ, thay đổi hình dáng, mòn, phần cứng để giữ cố định bị lỏng, rò dầu (cho cáp OF), các hỏng hóc với thiết bị liên quan, từng đối tượng cần kiểm tra được nêu trong bảng dưới đây.

Bảng 2-58-1. Hạng mục kiểm tra đối với hộp nối cáp

Đối tượng kiểm tra	Nội dung kiểm tra
(1) Hộp nối cáp	(1) Rò hợp chất hoặc dầu. (2) Nứt, vỡ, giãn nở, thay đổi hình dáng. (3) Khiếm khuyết phần được bảo vệ bằng chì. (4) Tiếng động bất thường, quá nhiệt. (5) Khiếm khuyết ở đầu nối và van semi-stop. (6) Tiếp xúc. (7) Dịch chuyển. (8) Độ sạch.
(2) Cáp (bao gồm cả phần cáp chỗ gấp khúc)	(1) Rò dầu. (2) Nứt, giãn nở thay đổi hình dáng. (3) Thay đổi hình dáng chỗ gấp khúc. (4) Khoảng cách với các cáp khác.
(3) Phần giá đỡ và cách điện cho cáp	(1) Nứt, gỉ. (2) Vị trí lắp đặt, tình trạng lắp đặt. (3) Bulông lỏng.
(4) Thiết bị chống võng	(1) Nứt, gỉ. (2) Tình trạng cố định.
(5) Kẹp nối (chỉ đối với cáp OF)	(1) Nứt, gỉ. (2) Tình trạng lắp đặt. (3) Bulông lỏng.
(6) Vật dẫn	(1) Lỏng, đứt một số sợi. (2) Đứt hoàn toàn. (3) Gỉ. (4) Tình trạng nối.
(7) Dây nối đất	(1) Đứt một số sợi. (2) Đứt hoàn toàn. (3) Gỉ.
(8) Bảng nhãn	(1) Rơi, mất. (2) Nứt, bạc màu. (3) Mất chữ, tình trạng lắp đặt.
(9) Thiết bị bảo vệ cho vỏ cáp	(1) Rơi. (2) Tình trạng lắp đặt. (3) Bulông, đai ốc lỏng. (4) Phát nóng. (5) Rò điện.

Điều 63. Các hạng mục kiểm tra thiết bị cấp dầu

Phải kiểm tra để khẳng định rằng không có bất thường như tình trạng phụ kiện không phù hợp, nứt vỡ, thay đổi hình dáng, mòn, phần cứng giữ cố định bị lỏng, rò dầu (đối với cáp OF), hỏng hóc thiết bị liên quan, từng đối tượng cần kiểm tra được nêu trong bảng dưới đây.

Bảng 2-59-1. Hạng mục kiểm tra thiết bị cấp dầu

Đối tượng kiểm tra	Nội dung kiểm tra
(1) Thùng chứa dầu	(1) Rò dầu, rò khí. (2) Nứt, gỉ.
(2) Đồng hồ đo dầu, đồng hồ đo khí	(1) Rò dầu, rò khí. (2) Nứt hoặc vỡ mặt kính. (3) Có đọng sương không. (4) Tình trạng van. (5) Giá trị hiển thị chính xác. (6) Đo điện trở cách điện.
(3) Ống thở	(1) Nứt, vỡ. (2) Thay đổi đặc tính của dầu, dầu đổi màu. (3) Chất hút ẩm đổi màu.
(4) Tấm thép đế	(1) Nứt, bẩn. (2) Thay đổi hình dáng. (3) Bulông lỏng.
(5) Con nối cách điện	(1) Rò dầu. (2) Nứt, thay đổi hình dáng. (3) Băng quấn cách điện đổi màu hoặc rời ra.
(6) Van, panel	(1) Rò dầu. (2) Nứt, gãy. (3) Tình trạng van. (4) Tình trạng kín.
(7) Ống chì, con nối	(1) Rò dầu. (2) Nứt, vỡ, thay đổi hình dáng. (3) Tình trạng lắp đặt.
(8) Cáp điều khiển	(1) Nứt, gãy. (2) Có băng quấn nhận dạng không. (3) Đo điện trở cách điện.
(9) Hộp điều khiển	(1) Nứt, gỉ. (2) Tình trạng kín. (3) Bulông lỏng. (4) Đo điện trở cách điện.
(10) Hệ thống cảnh báo	(1) Tình trạng hoạt động. (2) Đèn hiển thị và còi. (3) Đo điện trở cách điện.
(11) Dây nối đất	(1) Lỏng, đứt cục bộ. (2) Đứt hoàn toàn. (3) Mòn.
(12) Bảng nhãn	(1) Rơi, mất. (2) Nứt, bạc màu. (3) Tình trạng lắp đặt.

Điều 64. Các hạng mục kiểm tra thiết bị phân tích dầu cách điện của cáp dầu (OF)

Mục đích của việc phân tích này là nhằm duy trì chức năng của các thiết bị của cáp dầu và ngăn chặn các hư hỏng có thể xảy ra. Quá trình phân tích bao gồm việc phân tích khí bị phân hủy, phân tích độ ẩm trong dầu, và phân tích các đặc tính điện.

1. Phân tích khí bị phân huỷ

Khi dầu cách điện hay giấy cách điện bị nhiệt phân, các khí dễ cháy sẽ được sinh ra và khả năng cách điện do đó bị suy giảm. Mục đích của việc phân tích này nhằm xác định sự suy giảm khả năng cách điện. Các khí có sự tương quan với các hiện tượng bất thường sau đây được áp dụng như những tiêu chuẩn để đánh giá.

Bảng 2-60-1. Loại khí phân tích và nguyên nhân sinh ra

Khí được phân tích			Nguyên nhân chính của sự bất thường
Khí để đánh giá sự bất thường	* Hydro	H2	Sự nóng lên của dầu cách điện, phóng điện vầng quang
	* Mêtan	CH4	Sự nóng lên của dầu cách điện ở nhiệt độ thấp
	* Etan	C2H6	Phóng điện vầng quang với năng lượng phóng điện thấp
	* Etylen	C2H4	Sự nóng lên của dầu cách điện ở nhiệt độ cao, phóng điện vầng quang
	* Axetylen	C2H2	Năng lượng phóng điện cao
	* Cacbon monoxyt	CO	Sự nóng lên của giấy cách điện, phóng điện vầng quang
	[Tổng lượng khí dễ cháy]	TCG	Ước lượng chung của tổng lượng khí bất thường sinh ra

TCG: Là tổng lượng khí của các khí được đánh dấu * kể trên

Việc đánh giá sự suy giảm khả năng cách điện có thể được tiến hành căn cứ vào lượng khí Axetylen (C2H2) và tổng lượng khí dễ cháy.

Bảng 2-60-2. Đánh giá sự suy giảm khả năng cách điện căn cứ vào lượng khí sinh ra

Đánh giá	Danh mục quản lý và giá trị tiêu chuẩn		Biện pháp xử lý
	Axetylen (C2H2) [ppm]	Tổng lượng khí dễ cháy (TCG) [ppm]
Tình trạng nguy hiểm đối với khả năng cách điện	50<C2H2	---	Cần phải sửa chữa ngay lập tức
	10<C2H2<50	2 000<TCG
Có ảnh hưởng lớn đến khả năng cách điện	10<C2H2<50	TCG<2 000	Cần tiếp tục giám sát và có kế hoạch sửa chữa thích hợp tuỳ theo kết quả thu được
	0<C2H2<10	10 000<TCG
Có ảnh hưởng đến khả năng cách điện	0<C2H2<10	100<TCG<10 000	Cần tiếp tục giám sát và đề xuất kế hoạch sửa chữa nếu thấy cần thiết
	0	1 000<TCG<10 000
Có ảnh hưởng nhỏ đến khả năng cách điện	0<C2H2<10	TCG<100	Thực hiện việc kiểm tra liên tục
	0	TCG<1 000

2. Phân tích độ ẩm của dầu

Hơi ẩm xâm nhập vào chất cách điện ngâm trong dầu chủ yếu bám vào giấy cách điện và gây ảnh hưởng rất lớn đến khả năng cách điện. Mục đích của phân tích là để đánh giá sự suy giảm khả năng cách điện. Phải tiến hành đánh giá sự suy giảm dựa trên độ ẩm trong dầu cách điện như mô tả trong bảng dưới đây:

Bảng 2-60-3. Đánh giá sự suy giảm cách điện căn cứ vào lượng hơi ẩm sinh ra

Mức độ khác thường	Không ảnh hưởng đến khả năng cách điện	Gây ảnh hưởng đến khả năng cách điện	Tình trạng nguy hiểm cho khả năng cách điện
Giá trị	Nhỏ hơn 1%	Lớn hơn hoặc bằng 1% ~ nhỏ hơn 3%	Lớn hơn hoặc bằng 3%
Biện pháp	Tiến hành kiểm tra liên tục	Cần tìm nguyên nhân xâm nhập của hơi ẩm và xử lý (đổ thêm dầu mới hoặc hút ẩm)	Cần khắc phục ngay lập tức

3. Phân tích đặc tính về điện

Điện trở suất khối và góc tổn thất điện môi được lựa chọn để phân tích đặc tính điện của dầu cách điện.

Điện trở suất khối được sử dụng để đánh giá khả năng cách điện của dầu cách điện, và giá trị suy giảm được xem xét tới khi dầu cách điện không còn tinh khiết do có sự xâm nhập của hơi ẩm và vật chất từ bên ngoài trong quá trình thi công. Góc tổn thất điện môi tăng lên khi có sự xâm nhập của hơi ẩm làm cho độ ẩm của giấy tăng cao. Góc tổn thất điện môi cũng tăng lên khi dầu cách điện không còn tinh khiết do có sự xâm nhập của vật chất từ bên ngoài trong quá trình thi công. Mục đích của việc phân tích này nhằm đánh giá sự suy giảm khả năng cách điện. Phải tiến hành việc đánh giá sự suy giảm dựa trên đặc tính điện như mô tả trong bảng dưới đây.

Bảng 2-60-4. Đánh giá sự suy giảm cách điện căn cứ theo phân tích đặc tính về điện

Danh mục	Giá trị
Điện trở suất khối	1 x 10¹³ Ohm-cm (ở 80^oC)
Góc tổn thất điện môi	2% (ở 80^oC)

Mục 4. THIẾT BỊ TRẠM BIẾN ÁP

Điều 65. Các hạng mục kiểm tra máy biến áp

1. Kiểm tra bằng mắt

Cần kiểm tra xem máy biến áp có các bất thường như rò rỉ dầu, gỉ, nứt gãy, lỏng các bộ phận vít ren,...

2. Đo điện trở cách điện các cuộn dây

Phải tiến hành theo đúng như Điều 27.

3. Thí nghiệm dầu cách điện

Đặc tính cách điện của dầu cách điện máy biến áp phải được kiểm tra để đảm bảo tuân theo các tiêu chí được nêu trong Bảng 2-61-1.

Bảng 2-61-1. Đặc tính cách điện của dầu cách điện máy biến áp

Điện áp Danh định	Độ bền điện môi	Hơi ẩm trong dầu	Khí trong dầu	Tổng lượng aixit	Điện trở suất thể tích
500 kV	Lớn hơn 60 kV/2,5 mm	Nhỏ hơn 25 ppm.wt	Nhỏ hơn 2,0% thể tích	Nhỏ hơn 0,25 mgKOH/g	Không nhỏ hơn 1×10¹²Ω.cm (ở 50^oC)
110~220 kV	Lớn hơn 55 kV/2,5 mm
Nhỏ hơn 110 kV	Lớn hơn 40 kV/2,5 mm
15~35 kV	Lớn hơn 30 kV/2,5 mm
Nhỏ hơn 15 kV	Lớn hơn 25 kV/2,5 mm

4. Phân tích khí hoà tan

Những bất thường bên trong máy biến áp ngâm dầu thường do những nguyên nhân quá nhiệt bên trong, và nhiệt độ này gây ra sự phân rã nhiệt của vật liệu cách điện và các loại khí dễ cháy được tạo ra. Mục đích của phân tích này là nhằm chuẩn đoán những bất thường của máy biến áp bằng cách phân tích loại và hàm lượng khí bị hoà tan trong dầu cách điện. Lượng khí được phát hiện, áp dụng theo tiêu chuẩn của của IEC 60599 (1999-03), "Thiết bị điện tẩm dầu khoáng đang hoạt động - Hướng dẫn diễn giải phân tích các khí hoà tan và tự do"

Bảng 2-61-2. Tiêu chí phân tích khí bị hoà tan trong máy biến áp ngâm dầu [ppm]

Loại khí

(Hydrogen)

C2H2

(Acetylene)

C2H4

(Ethylene)

(Carbon Monoxide)

Hàm lượng

540

5. Kiểm tra bộ điều áp dưới tải

(1) Kiểm tra cơ chế điều khiển bằng động cơ

a) Kiểm tra mạch điều khiển

- Sửa chữa tiếp xúc của công tắc từ.

- Kiểm tra chỗ vít ren của đầu cực.

b) Kiểm tra cơ chế điều khiển.

- Kiểm tra hoạt động xử lý bằng tay.

- Kiểm tra hoạt động của động cơ điều khiển.

- Kiểm tra các hộp số và ổ trục.

- Kiểm tra các bulông và chốt.

- Kiểm tra phanh hãm.

(2) Kiểm tra điện áp chịu đựng của dầu cách điện

Điện áp chịu đựng của dầu cách điện cần được kiểm tra đảm bảo tiêu chuẩn nhà chế tạo và không nhỏ hơn 20 kV/2,5mm.

6. Kiểm tra máy biến dòng điện và thiết bị bảo vệ cho mạch thứ cấp của biến dòng điện kiểu sứ xuyên (BCT)

(1) Kiểm tra BCT

Điện trở cách điện cần được đo bằng mêgôm met 500 [V], giá trị đo không nhỏ hơn 2 [MΩ].

(2) Kiểm tra thiết bị bảo vệ cho mạch thứ cấp của BCT

Kiểm tra hoạt động của thiết bị bảo vệ cho mạch thứ cấp của BCT.

7. Kiểm tra thiết bị làm mát

(1) Kiểm tra quạt mát, bơm dầu tuần hoàn, bơm nước tuần hoàn làm mát

- Kiểm tra bằng mắt, làm sạch.

- Độ rung.

- Dầu cung cấp...

(2) Kiểm tra bảng điều khiển (gồm các rơle và khoá chuyển mạch)

- Kiểm tra các rơle, bộ định thời gian và khoá chuyển mạch.

- Kiểm tra vít ren của các đầu cực.

- Làm sạch bảng điều khiển...

8. Kiểm tra hoạt động của thiết bị cảnh báo và chỉ thị

Cần phải kiểm tra hoạt động của các loại cảnh báo và chỉ thị của máy biến áp bằng cách kích hoạt bộ phát hiện và mạch cảnh báo.

9. Kiểm tra hoạt động của thiết bị bảo vệ

Cần kiểm tra hoạt động của thiết bị bảo vệ bao gồm những thiết bị phát hiện sự thay đổi đột ngột của áp suất dầu, luồng chảy của dầu, áp suất khí, v.v... khi hư hỏng xảy ra bên trong máy biến áp. Trong quá trình này, cần kiểm tra máy cắt và tín hiệu có làm việc theo hoạt động của thiết bị bảo vệ hay không.

Điều 66. Các hạng mục kiểm tra máy biến điện áp (PT)

1. Đo điện trở cách điện

Phải tiến hành theo Điều 28.

2. Kiểm tra dầu cách điện đối với PT kiểu hở, đối với PT kiểu kín khi điện trở cách điện suy giảm

Phải tiến hành theo Điều 65.

Điều 67. Các hạng mục kiểm tra máy biến dòng điện (CT)

1. Đo điện trở cách điện

Phải tiến hành phù hợp với Điều 29.

2. Kiểm tra dầu cách điện đối với CT kiểu hở, đối với CT kiểu kín khi điện trở cách điện suy giảm

Phải tiến hành phù hợp với Điều 65.

Điều 68. Các hạng mục kiểm tra GCB

1. Đo điện trở cách điện

Phải tiến hành phù hợp với Điều 30.

2. Đo điện trở tiếp xúc bằng dòng điện một chiều

Phải tiến hành phù hợp với Điều 30.

3. Phân tích khí phân rã trong khí SF6

Cần được đo lượng khí phân rã trong khí SF6, hàm lượng khí SO2 cần được kiểm tra không vượt quá 2 [ppm]. Mục đích của phân tích này là nhằm kiểm tra liệu sự phóng cục bộ hay quá nhiệt nội bộ có xảy ra bên trong GCB hay không. Vì hàm lượng SO2 sẽ tăng cao ngay sau khi có sự đóng cắt, do đó cần đo sau thời gian đủ lớn kể từ khi thao tác.

4. Kiểm tra thao tác đóng cắt

Phải tiến hành phù hợp với Điều 30.

5. Đo thông số đóng cắt

Phải tiến hành phù hợp với Điều 30.

6. Kiểm tra đồng hồ đo mật độ khí hoặc đồng hồ đo áp lực khí

Phải đo và kiểm tra các áp suất sau đây thoả mãn yêu cầu kỹ thuật của nhà chế tạo:

- Áp suất khí SF6 cảnh báo và khoá sự vận hành của GCB.

- Áp suất khí SF6 cảnh báo và khoá sự vận hành của GCB được cài đặt lại.

7. Kiểm tra dung sai của đồng hồ đo mật độ khí hoặc đồng hồ đo áp lực khí

Đồng hồ đo mật độ khí hoặc đồng hồ đo áp lực khí cần được so sánh với đồng hồ mẫu, đảm bảo sai số của thiết bị đo không vượt quá một nửa độ chia nhỏ nhất trong thang đo của đồng hồ.

8. Kiểm tra vận hành của van an toàn

Phải tiến hành phù hợp với Điều 30.

Điều 69. Các hạng mục kiểm tra GIS

Kiểm tra định kỳ GIS được mô tả dưới đây (không bao gồm GCB).

1. Đo điện trở cách điện

Phải tiến hành phù hợp với Điều 31.

2. Kiểm tra đồng hồ đo mật độ khí hoặc đồng hồ đo áp lực khí

Phải đo và kiểm tra các áp suất sau đây thoả mãn yêu cầu kỹ thuật của nhà chế tạo:

- Áp suất khí SF6 cảnh báo và khoá sự vận hành của GIS.

- Áp suất khí SF6 cảnh báo và khoá sự vận hành của GIS được cài đặt lại.

3. Phân tích khí bị phân hủy trong khí SF6

Phải đo khí bị phân hủy trong khí SF6, kiểm tra nồng độ khí SO2 không vượt quá 2 ppm.

4. Kiểm tra dung sai của đồng hồ đo mật độ khí hoặc đồng hồ đo áp lực khí

Điều 70. Các hạng mục kiểm tra máy cắt chân không (VCB)

1. Đo điện trở cách điện

Phải tiến hành phù hợp với Điều 32.

2. Đo điện trở tiếp xúc bằng dòng điện một chiều

(1) Đo điện trở tiếp xúc của mạch nhất thứ VCB

Phải đo điện trở tiếp xúc giữa các tiếp điểm của VCB, và giá trị đo được không vượt quá tiêu chuẩn kỹ thuật của nhà chế tạo.

(2) Đo điện trở tiếp xúc của tiếp điểm phụ

Phải đo điện trở tiếp xúc của tiếp điểm phụ, giá trị đo được không vượt quá tiêu chuẩn kỹ thuật của nhà chế tạo.

3. Kiểm tra thao tác đóng cắt

Phải tiến hành phù hợp với Điều 32.

4. Đo thông số đóng cắt

Phải tiến hành phù hợp với Điều 32.

5. Kiểm tra điện áp chịu đựng của buồng chân không

Phải đặt điện áp thử nghiệm theo quy định của nhà chế tạo giữa các tiếp điểm khi tiếp điểm mở trong 1 phút khẳng định rằng không có bất thường đối với buồng chân không.

Điều 71. Các hạng mục kiểm tra OCB

1. Đo điện trở cách điện

Phải tiến hành phù hợp với Điều 33.

2. Đo điện trở tiếp xúc bằng dòng điện một chiều

Phải tiến hành phù hợp với Điều 33.

3. Kiểm tra thao tác đóng cắt

Phải tiến hành phù hợp với Điều 33.

4. Đo thông số đóng cắt

Phải tiến hành phù hợp với Điều 33.

5. Thí nghiệm điện áp chịu đựng của dầu cách điện

Thí nghiệm độ bền của dầu cách điện với điện áp xoay chiều, thoả mãn các tiêu chuẩn nêu trong Bảng 2-67-1.

Bảng 2-67-1. Tiêu chuẩn của độ bền điện môi của dầu cách điện

	Độ bền điện môi
500 kV	Tối thiểu 70 kV/2,5 mm
110~220 kV	Tối thiểu 60 kV/2,5 mm
66 kV	Tối thiểu 45 kV/2,5 mm
15~35 kV	Tối thiểu 35 kV/2.5 mm
Nhỏ hơn 15 kV	Tối thiểu 30 kV/2,5 mm

6. Kiểm tra vận hành của rơle áp lực

Chỉ thí nghiệm với OCB có hệ thống khí nén. Phải kiểm tra để khẳng định áp suất rơle được tác động chính xác để cảnh báo và khoá thao tác của OCB.

Điều 72. Các hạng mục kiểm tra dao cách ly

1. Đo điện trở cách điện

Phải tiến hành phù hợp với Điều 34.

2. Đo điện trở tiếp xúc bằng dòng điện một chiều

Phải tiến hành phù hợp với Điều 34.

3. Kiểm tra thao tác đóng cắt

Phải tiến hành phù hợp với Điều 34.

4. Đo thông số đóng cắt

(1) Đo áp suất thao tác nhỏ nhất

Chỉ đo đối với dao cách ly có hệ thống nén khí. Không đặt điện áp vào mạch nhất thứ, thay đổi áp suất khí nén và đo áp suất nhỏ nhất khi dao cách ly hoàn thành quá trình thao tác. Phải kiểm tra để khẳng định rằng giá trị áp suất tác động nhỏ nhất không vượt quá 75% áp suất định mức.

(2) Đo thời gian đóng và cắt

Phải đo thời gian đóng và cắt của dao cách ly, và phải kiểm tra để khẳng định rằng giá trị đo được phù hợp với đặc tính kỹ thuật của nhà chế tạo.

Điều 73. Các hạng mục kiểm tra rơle bảo vệ và thiết bị điều khiển

Các thí nghiệm dưới đây phải được tiến hành với rơle bảo vệ và thiết bị điều khiển phù hợp với Điều 2-36.

1. Các hạng mục thí nghiệm

- Đo trị số tác động của rơle.

- Thí nghiệm đặc tính của điện áp và dòng điện.

- Thí nghiệm đặc tính pha.

- Đo thời gian tác động.

2. Thí nghiệm mạch điện một chiều

- Đo điện trở cách điện.

3. Thí nghiệm mạch điện xoay chiều

(1) Thí nghiệm mạch nhị thứ

- Thí nghiệm hoạt động của đồng hồ và rơle.

- Đo điện trở cách điện.

(2) Thí nghiệm mạch điện xoay chiều (Thí nghiệm mô phỏng).

- Thí nghiệm mô phỏng sự cố.

4. Thí nghiệm tổng hợp với thiết bị tại hiện trường

- Thí nghiệm sự hoạt động của rơle và các tín hiệu cảnh báo.

Phần III

CÁC NHÀ MÁY THUỶ ĐIỆN

Chương 1

QUY ĐỊNH CHUNG

Điều 74. Giải thích từ ngữ

Ngoài các từ ngữ đã được giải thích đã nêu tại Điều 3, các từ ngữ dưới đây được hiểu như sau.

1. “Vai đập” là phần bờ đập của phía thượng lưu lũng nơi mà đập được xây dựng tựa vào nó.

2. “Van khí” là van dùng để đưa không khí vào và xả không khí ra khỏi đường ống áp lực để đảm bảo an toàn khi xả và nạp nước ở đường ống với một vài điều kiện trong thời gian vận hành.

3. “Loại công trình” là cấp công trình quy định trong Quy chuẩn xây dựng TCXDVN 285:2002 (Quyết định số 26/2002/QD-BXD ngày 28 tháng 8 năm 2002 của Bộ Xây dựng).

4. “Đập” là công trình nhân tạo ngăn và chuyển hướng dòng nước của sông. Chiều cao đập được xác định từ cao trình thấp nhất của hố móng đến đỉnh đập. Các đập không phải là đập thuỷ điện không quy định trong quy chuẩn kỹ thuật này.

5. “Bể áp lực” là thiết bị điều tiết được đặt tại chỗ tiếp nối giữa phần đầu tuyến năng lượng không áp và phần tuyến năng lượng có áp (như đường ống áp lực) để điều chỉnh sự thay đổi lưu lượng tương ứng với sự vận hành của nhà máy thủy điện.

6. “Công trình tuyến năng lượng đầu mối” là các hạng mục được xây dựng trước tuyến năng lượng để lấy nước từ sông, hồ tự nhiên và hồ chứa. Thông thường, công trình tuyến năng lượng đầu mối bao gồm công trình lấy nước, các cửa lấy nước và các bể xả bồi lắng.

7. “Thiết bị cơ khí thủy lực” là các thiết bị cơ khí phụ trợ của các công trình thuỷ công như các cửa tràn, cửa lấy nước, cửa xả, và các van hoặc cửa của công trình xả hạ lưu trong quy chuẩn kỹ thuật này. Các van vào thuộc loại thiết bị cơ điện.

8. “Công trình nhận nước” là kết cấu để nhận nước, thông thường được xây dựng phía trước tuyến năng lượng về phía thượng lưu.

9. “Hồ chứa đa mục đích” là hồ chứa có từ hai mục đích sử dụng trở lên như chống lũ, phát điện, giao thông thủy, tưới tiêu, cấp nước…

10. “Cửa xả” là kết cấu được lắp đặt ở cuối tuyến năng lượng và qua đó nước có thể được xả dễ dàng vào hồ hoặc vào sông. Trong trường hợp nhà máy thủy điện tích năng, cửa xả có chức năng ngược lại là nhận nước trong vận hành chế độ bơm.

11. “Công trình xả nước” là một trong các hạng mục phụ trợ của đập có chức năng xả nước khỏi hồ chứa để cấp nước cho hạ lưu hoặc giảm mức nước của hồ chứa.

12. “Đường ống áp lực” là đường ống có áp suất. Vật liệu của đường ống áp lực thường là thép hoặc bê tông, nhựa dẻo như FRP có thể được sử dụng tuỳ thuộc vào thiết kế được phê duyệt.

13. “Mặt nước ngầm” là mặt thoáng của nước thấm qua đất hoặc đá ở áp suất khí quyển.

14. “Sự xói ngầm” là quá trình phát triển xói bên trong do thẩm thấu. Hiện tượng này thường phụ thuộc vào cỡ các hạt và tốc độ nước rò rỉ.

15. “Nhà máy thủy điện tích năng” là loại nhà máy tích trữ điện. Vào lúc thấp điểm như ban đêm hoặc ngày nghỉ, nhà máy thủy điện tích năng nhận điện năng thừa từ các nhà máy điện hạt nhân hoặc nhiệt điện để bơm nước từ hồ dưới lên hồ trên, và phát điện vào thời gian cao điểm.

16. “Hồ chứa” là hồ lớn có đủ dung tích điều tiết dòng chảy tự nhiên của sông để sử dụng nước trong một thời gian là mùa hoặc năm.

17. “Đường tràn” là một kết cấu bên trên hoặc xuyên qua để xả nước từ hồ chứa. Ngoài định nghĩa này, “đường tràn” còn có nghĩa là kết cấu được bố trí tại bể áp lực để xả nước thừa về hạ lưu hoặc hồ chứa trong trường hợp nước sử dụng ở các thiết bị thủy lực bị giảm do vận hành.

18. “Tháp điều áp” là kết cấu được làm bằng thép tấm, đá hoặc bê tông cốt thép để giảm sự tăng hoặc giảm áp suất động trong đường ống áp lực. Tháp điều áp có thể được bố trí trên mặt đất như là một kết cấu độc lập, như là một tháp lớn trong đá hoặc được đặt ngầm trong hang đá.

19. “Tuyến năng lượng” là kết cấu để dẫn nước có áp suất hoặc không có áp suất. Tuyến năng lượng thường bao gồm các kênh hở, đường hầm, đường ống hoặc kết hợp giữa chúng.

Chương 2

TỔ CHỨC, QUẢN LÝ VẬN HÀNH VÀ BẢO DƯỠNG

Điều 75. Tổ chức

Phải kiểm tra việc thực hiện các yêu cầu về tổ chức, như quy định trong Chương I, Phần II, Tập 6 -Quy chuẩn kỹ thuật, phải được Người kiểm tra kiểm tra trong lần kiểm tra định kỳ.

Điều 76. Quản lý vận hành và bảo dưỡng.

Các hồ sơ, tài liệu về quản lý vận hành và bảo dưỡng phải được Người kiểm tra kiểm tra theo các điều khoản trong Chương 1, Phần IV, Tập 6 của Quy chuẩn kỹ thuật tại đợt kiểm tra định kỳ. Tuy nhiên, đối với các tài liệu do Chủ nhà máy nộp lên Cơ quan có thẩm quyền liên quan đến các hạng mục và nội dung kiểm tra sau đây sẽ thuộc phạm vi quy định trong Tập 5 của Quy chuẩn kỹ thuật:

- Các kết quả bảo dưỡng;

- Các kết quả kiểm tra định kỳ độc lập;

- Các kết quả kiểm tra đặc biệt;

- Các kết quả đo.

Chương 3

KIỂM TRA TRONG QUÁ TRÌNH LẮP ĐẶT

Điều 77. Hồ sơ kiểm tra

Việc thực hiện các yêu cầu về lập tài liệu quy định trong Chương 1 Phần VI Quy chuẩn kỹ thuật Tập 6 phải được kiểm tra tại các đợt kiểm tra trong quá trình lắp đặt.

Điều 78. Đo điện trở tiếp đất

Xác định giá trị điện trở tiếp đất và tình trạng hệ thống tiếp đất của nhà máy điện để đảm bảo an toàn cho con người.

Phương pháp dùng thiết bị đo giá trị điện trở tiếp đất hoặc phương pháp giảm điện áp.

Điện trở nối đất theo cấp điện áp làm việc cao nhất của nhà máy quy định trong QTĐ.

Điều 79. Đo điện trở cách điện

Xác định điện trở cách điện và điện môi của các phần tử trước và sau khi lắp đặt.

Dùng thiết bị đo là Mêgôm mét hoặc thiết bị đo khác tương đương có nguồn điện DC gắn ở trong.

Mêgôm mét 500 V đối với thiết bị hạ áp (mạch kích thích...) và các mạch có điện áp đến 600 V AC hoặc đến 750 V DC, mêgôm mét 1000 V cho thiết bị và mạch điện áp từ 600 V đến 7000 V AC hoặc từ 750 V đến 7000 V DC và mêgôm mét 2500 V cho thiết bị và mạch điện có điện áp cao hơn 7000 V cả AC và DC.

Các giá trị đo phải thoả mãn các yêu cầu kỹ thuật về lắp đặt, đặc tính, vật liệu, kết cấu và công suất của nhà máy điện.

Điều 80. Thử nghiệm điện môi

Xác nhận không có bất bình thường trong mạch điện và thiết bị điện

1. Để xác nhận không có sự bất bình thường trong mạch điện, thử nghiệm điện môi đối với máy điện quay phải được thực hiện giữa cuộn dây kích thích, cuộn dây phần ứng và đất.

Không được lặp lại thử nghiệm điện môi. Tuy nhiên, nếu thấy cần thiết thì sau khi sấy tiếp, có thể thực hiện thử nghiệm lần thứ hai, điện áp thử nghiệm phải là 80%

Điện áp thử nghiệm phải được nâng dần từng bước trong 10 giây. Thời gian thử nghiệm là một phút kể từ khi đạt điện áp chịu đựng.

2. Thử nghiệm điện môi bằng dòng điện một chiều (DC)

Thử nghiệm điện môi bằng dòng điện DC hoặc phương pháp tương đương khác có thể thực hiện trong trường hợp không có điều kiện thử nghiệm bằng nguồn điện ở tần số điện công nghiệp.

Điện áp đặt là 1,7 lần giá trị hiệu dụng cho trước của nguồn điện ở tần số công nghiệp.

Điện áp thử nghiệm điện môi phải được áp dụng theo các giá trị trong Bảng 3-7-1.

Bảng 3-7-1. Điện áp thử nghiệm điện môi ở tần số điện công nghiệp

	Đối tượng thử nghiệm	Đặc tính của máy điện	Điện áp thử nghiệm (V)
1	*(1)*	*(2)*	*(3)*
1	- Cuộn dây stator	- Công suất nhỏ hơn 1 kW (kVA) với điện áp danh định nhỏ hơn 100 V	2 Un + 500
		- Công suất nhỏ hơn 10.000 kW (kVA)	2 Un + 1000 V (min. 1500 V)
		- Công suất lớn hơn 10.000 kW (kVA)
		(1) Un 24.000 V	2 Un + 1000 V
		(2) Un 24.000 V	Phải có sự thoả thuận
2	Các cuộn dây kích từ của máy phát điện đồng bộ
	Động cơ khởi động không cảm ứng	Nhỏ hơn và bằng 500 V	10Ef (min. 1500 V)
		Trên 500 V	2Ef + 4000 V
	Động cơ khởi động cảm ứng
	Khi khởi động máy bằng các cuộn dây kích thích ngắn mạch hoặc nối qua điện trở có giá trị nhỏ hơn 10 lần điện trở của cuộn dây		10Ef (min. 1.500 V, max. 3.500 V)
	Khi khởi động máy bằng các cuộn dây kích thích ngắn mạch hoặc nối qua điện trở có giá trị bằng hoặc lớn hơn 10 lần điện trở của cuộn dây hoặc bằng các cuộn dây kích thích trên mạch hở có hoặc không có công tắc chia từ trường.		2Ef + 1000 V (min.1500 V)
3	Cuộn dây Stator của máy phát điện đồng bộ khi lắp ráp stator được thực hiện tại công trường (đối với máy phát thuỷ điện, sau khi hoàn thành lắp ráp cuộn dây và cách điện các đầu nối).		Nếu có thể thì tránh lặp lại thử nghiệm, nhưng nếu phải thử nghiệm trên một nhóm máy điện và thiết bị nối điện với nhau thì từng máy, thiết bị này trước đó phải trải qua thử nghiệm điện áp chịu đựng, điện áp thử nghiệm đối với các máy, thiết bị đã nối với nhau phải bằng 80% của điện áp thử nghiệm thấp nhất phù hợp với từng loại thiết bị riêng của nhóm.
4	Máy kích thích (trừ các máy ngoại lệ ở bên dưới)		Điện áp chịu đựng phải là các giá trị quy định trong mục 2.
	Ngoại lệ 1: Máy kích thích của động cơ đồng bộ (kể cả động cơ đồng bộ cảm ứng) có các cuộn dây kích thích nối đất hoặc không nối đất trong lúc khởi động.		1000 V + 2Ef (min.1500 V)

Un: Điện áp định mức

Ef: Điện áp kích thích

Điều 81. Đo khe hở không khí

Đo khe hở giữa các cuộn dây của stator và rotor để tránh va chạm và hư hỏng.

Các điểm đo phải không dưới 8 điểm đối xứng theo đường kính của phần đầu của cuộn dây trên và dưới giữa stator và rotor.

Để đảm bảo khe hở không khí bảo vệ chống va chạm giữa stator và rotor.

(Đo giá trị max.-min.) / Giá trị trung bình 10 %

Điều 82. Góc tổn thất điện môi và dòng hấp thụ

Đo Tgδ để xác nhận các đặc tính ban đầu củ các cuộn dây Stator.

Góc tổn thất điện môi (Tgδ) thử nghiệm được thực hiện bằng phương pháp cầu Schering. Thực hiện đo từ điện áp 2 kV đến điện áp định mức.

Đo dòng điện hấp thụ được thực hiện bằng mêgôm mét DC 1000 V. Góc tổn thất điện môi (Tgδ) phải nhỏ hơn 3%.

Chỉ số phân cực (PI) phải không nhỏ hơn 2,0.

Điều 83. Xác định đặc tính của máy phát điện

1. Thử nghiệm đặc tính bão hoà không tải

Nhằm xây dựng đường đặc tính bão hoà không tải và kiểm tra cân bằng điện áp giữa các pha.

Máy phát điện phải quay ở tốc độ định mức. Tăng dần dòng điện DC vào mạch kích thích.

Đo dòng điện kích thích và điện áp ra cuộn dây Stator tăng lên đến 120 % điện áp định mức.

Đặc tính không tải và cân bằng điện áp giữa các pha phải được giữ trong trị số thiết kế.

2. Đo điện áp dọc trục

Để xác nhận cách điện của ổ đỡ trục

Việc đo này phải được tiến hành đồng thời với thử nghiệm đặc tính bão hoà không tải.

Điện áp phải được đo giữa các ổ trục với đất, giữa các ổ trục với nhau.

Điện áp dọc trục phải được đo ở điện áp phát định mức. Các trị số đo đặc tính phải đảm bảo trong trị số thiết kế

3. Thử nghiệm ngắn mạch ba pha

Xây dựng đường đặc tính bão hoà ngắn mạch, quan hệ giữa dòng điện phần ứng và dòng điện kích thích và để kiểm tra cân bằng pha của dòng điện trong cuộn dây phần ứng.

Tách mạch máy phát điện và mạch thanh cái tại đầu ra của cuộn stator hoặc ở phía sơ cấp của máy cắt.

Tạo ngắn mạch ba pha của mạch máy phát điện ở đầu ra cuộn stator.

Máy phát điện quay ở tốc độ định mức và dòng điện DC đi vào mạch kích thích. Đo dòng điện kích thích và dòng điện phần ứng tăng đến 100 % dòng điện định mức của dòng điện phần ứng.

Các giá trị tỷ số ngắn mạch và trở kháng đồng bộ được giữ trong trị số thiết kế của nhà chế tạo.

Điều 84. Thử nghiệm hệ thống tua bin thuỷ lực

1. Thử nghiệm vận hành cửa điều tiết

Sau khi lắp đặt cửa điều tiết, thực hiện thử nghiệm kiểm tra vận hành và xác nhận tính năng hoạt động của nó.

Áp suất của Servomotor phải được đo bằng đồng hồ đo áp suất trong khi thực hiện hành trình đóng và mở.

Đo thời gian hành trình mở và đóng của servo motor và đặc tính đóng của servo motor.

Áp suất mở và đóng phải là không thay đổi trừ chuyển động khởi động và dừng. Thời gian hành trình mở và đóng của servo motor và đặc tính đóng của servo motor phải được điều chỉnh theo giá trị thiết kế.

2. Thử nghiệm đặc tính điều khiển của bộ điều tốc

Xác định đặc tính điều khiển của bộ điều tốc

Điện áp và dòng điện vào của bộ điều khiển phải được đặt ở giá trị thiết kế và thay đổi trong dải thông số ứng với cột nước cao nhất và cột nước thấp nhất, sau đó đo hành trình của servo motor.

Các đặc tính không tải, vị trí mở phụ thuộc vào từng mức công suất phải được kiểm tra và giữ trong các giá trị thiết kế của nhà chế tạo.

Điều 85. Thử nghiệm van đầu vào

1. Thử nghiệm độ đóng kín của van đầu vào

Xác nhận cơ cấu làm kín (mặt chặn của van) hoạt động trơn tru. Sau khi lắp đặt van đầu vào, phải kiểm tra cơ cấu chèn. Áp suất mở và đóng đối với chèn và hành trình phải được đo bằng đồng hồ đo áp suất và máy đo dao động. Cơ cấu làm kín của van phải vận hành bình thường theo trị số thiết kế.

2. Thử nghiệm mở và đóng

Xác nhận cơ cấu vận hành hoạt động trơn tru và tuân theo quy định của thiết kế. Đo áp suất mở và đóng bằng đồng hồ áp suất hoặc máy ghi dao động. Thử nghiệm này phải được tiến hành trước và sau khi nạp nước vào đường ống áp lực. Cơ cấu vận hành phải chuyển động trơn tru trên toàn bộ hành trình và thoả mãn các giá trị thiết kế.

3. Đo độ rò nước của van đầu vào

Xác nhận mức nước rò của van đầu vào nằm trong trị số thiết kế. Khi thử nghiệm, cửa chặn của van phải đóng kín. Phải kiểm tra nước rò của cửa chặn phía thượng nguồn bằng cách đo lượng nước từ ống xả đáy thân van. Kiểm tra nước rò của cửa chặn phía hạ nguồn bằng cách đo lượng nước từ ống xả sau van. Lượng nước rò phải được giữ trong trị số thiết kế.

Điều 86. Thử nghiệm các thiết bị phụ

Xác nhận các thiết bị phụ như hệ thống cung cấp dầu, hệ thống cung cấp nước và hệ thống cung cấp khí nén vận hành trong các điều kiện quy định thiết kế.

Các thiết bị phụ bao gồm hệ thống cung cấp dầu, hệ thống cung cấp nước và hệ thống cung cấp khí nén.

Để các thiết bị máy phát điện, tua bin thuỷ lực vận hành tin cậy và an toàn, các thử nghiệm sau đây phải được thực hiện:

1. Thử nghiệm không phá huỷ, thử nghiệm áp suất thuỷ lực hoặc thử nghiệm cần thiết khác.

2. Thử nghiệm vận hành liên tục đối với các động cơ bơm và máy nén khí.

3. Khẳng định các van an toàn và các van giảm áp làm việc tin cậy.

4. Xác nhận dung tích của bình chứa khí nén và bình dầu áp lực. Thông số vận hành nằm trong trị số thiết kế.

Điều 87. Đo độ rung

Xác nhận các thiết bị quay khi làm việc có độ rung bình thường. Độ rung của một thiết bị có liên quan chặt chẽ với sự lắp đặt của máy đó. Để có thể đánh giá sự cân bằng và độ rung của thiết bị quay, cần đo độ rung trên riêng từng gối đỡ theo 3 chiều đứng, ngang và dọc trong các điều kiện thử nghiệm không chịu ảnh hưởng rung động của các thiết bị quay khác, lặp lại thí nghiệm và so sánh các kết quả đo. Các số liệu đo phải đạt trị số thiết kế của nhà chế tạo và/hoặc các tiêu chuẩn quốc tế hiện hành.

Chương 4

KIỂM TRA HOÀN THÀNH

Điều 88. Hồ sơ kiểm tra

Việc thực hiện các yêu cầu về lập tài liệu quy định trong Chương 1 Phần VI Quy chuẩn kỹ thuật Tập 6 phải được kiểm tra tại các đợt kiểm tra hoàn thành và kiểm tra định kỳ.

Điều 89. Chạy lần đầu

Xác nhận không có bất thường về va chạm giữa phần quay và phần tĩnh, về tiếng động, độ rung.

Mở van vào và mở cánh van điều chỉnh ngay sau khi tổ máy đã quay, đồng thời đóng ngay van điều chỉnh, khi máy quay theo quán tính.

Phải xác nhận không có bất bình thường về va chạm giữa các phần quay và phần tĩnh, tiếng động, độ rung.

Điều 90. Thử nghiệm chạy ổ trục

Xác nhận không có bất bình thường về tăng nhiệt độ, độ rung, đảo trục và mức dầu của ổ trục của máy phát điện và hệ thống tua bin thuỷ điện.

Thông qua vận hành liên tục ở tốc độ định mức bằng mở van vào và mở cánh van điều chỉnh cho đến khi nhiệt độ của ổ trục đạt trị số cao nhất ổn định, sau đó kiểm tra xác nhận nhiệt độ, độ rung, đảo trục và mức dầu của ổ trục đều đạt ở trị số cho phép.

Sự tăng nhiệt độ, độ rung, đảo trục và mức dầu của ổ trục phải được duy trì trong giá trị thiết kế trong suốt quá trình vận hành liên tục.

Điều 91. Thử nghiệm khởi động và dừng tự động

Xác nhận việc điều khiển quá trình làm việc liên tục từ bắt đầu nhận tải đến toàn tải tại bảng điều khiển, là bình thường.

Trước khi bắt đầu thử nghiệm này, phải kiểm tra thiết bị đồng bộ tự động. Công việc khởi động, vận hành đủ tải và đến việc dừng, phải được thực hiện từ bảng điều khiển.

Trong quá trình khởi động, vận hành đủ tải và dừng, tất cả trình tự này phải được tiến hành mà không có bất bình thường nào và phù hợp với yêu cầu thiết kế.

Điều 92. Thử nghiệm sa thải phụ tải

Xác nhận việc chuyển tổ máy sang chế độ vận hành không tải một cách bình thường khi thực hiện thử nghiệm xa thải phụ tải.

Vận hành ở các chế độ phụ tải 1/4, 2/4, 3/4, 4/4 và cắt phụ tải ở cột nước hữu ích cao nhất, sau đó xác nhận chuyển tổ máy sang chế độ vận hành không tả bình thường. Đối với nhà máy điện có nhiều tổ máy, phải thử nghiệm sa thải phụ đồng thời các tổ máy có chung một đường ống áp lực.

Sự tăng áp suất thuỷ lực của đường ống áp lực phải được giữ trong trị số thiết kế. Xác nhận tổ máy được chuyển về vận hành không tải ở trạng thái bình thường.

Điều 93. Thử nghiệm không tải không kích thích

Kiểm tra hoạt động của hệ thống rơ le bảo vệ đối với chế độ không tải không kích thích Trong khi vận hành với hoạt động của rơ le bảo vệ đối với chế độ không tải không kích thích, phải xác nhận rằng tổ máy đã được điều khiển tự động về chế độ không tải không kích thích.

Xác nhận thứ tự điều khiển vận hành không có bất bình thường.

Điều 94. Thử nghiệm dừng khẩn cấp (sự cố nghiêm trọng về điện)

Kiểm tra thứ tự điều khiển đối với tác động dừng khẩn cấp trong trường hợp có sự cố nghiêm trọng về điện.

Làm chập tiếp xúc rơ le bảo vệ để dừng khẩn cấp, kiểm tra thứ tự điều khiển thao tác dừng khẩn cấp.

Tổ máy phải được dừng khẩn cấp an toàn theo trình tự điều khiển đã thiết kế.

Điều 95. Thử nghiệm dừng tức khắc (sự cố nghiêm trọng cơ khí)

Kiểm tra thứ tự điều khiển đối với tác động dừng tức khắc trong trường hợp có sự cố nghiêm trọng về cơ khí.

Làm tiếp xúc rơ le bảo vệ để dừng tức khắc, kiểm tra thứ tự điều khiển tác động tác dừng tức khắc.

Tổ máy phải được dừng tức khắc an toàn theo trình tự điều khiển đã thiết kế.

Điều 96. Thử nghiệm tải

Xác nhận tổ máy vận hành liên tục ở tải định mức mà không có bất bình thường

Vận hành tổ máy liên tục ở tải định mức cho đến khi nhiệt độ ổ trục đạt mức tối đa.

Tổ máy vận hành liên tục ở tải định mức mà không có bất bình thường ngay khi nhiệt độ ổ trục đạt mức tối đa.

Điều 97. Thử nghiệm công suất

Để kiểm tra quan hệ giữa độ mở của cửa điều tiết và công suất theo đặc tính vận hành của nhà chế tạo.

Kiểm tra phạm vi vận hành, phạm vi giới hạn công suất, trạng thái của cơ cấu vận hành cánh cửa điều tiết trong các điều kiện mang tải.

Phải xác nhận độ rung, độ đảo trục, và áp suất thuỷ lực trong từng chế độ tải để đảm bảo vận hành ổn định. Vận hành phải không có bất bình thường.

Điều 98. Thử nghiệm chế độ vận hành bơm

Thử nghiệm chế độ vận hành bơm đối với nhà máy thuỷ điện tích năng để xác nhận trạng thái vận hành bơm không có bất bình thường.

Ở chế độ vận hành bơm, phải kiểm tra khởi động máy phát-động cơ theo phương pháp khởi động xác định và bơm nước lên mà không có bất bình thường.

Việc khởi động bơm theo phương pháp khởi động xác định và vận hành bơm phải liên tục ổn định mà không có bất bình thường.

Chương 5

KIỂM TRA ĐỊNH KỲ

Mục 1. TỔNG QUAN

Điều 99. Cách thức của kiểm tra định kỳ

Ngoài các khoản quy định tại Điều 4, kiểm tra định kỳ đối với các công trình thuỷ công và các thiết bị phụ trợ phải được thực hiện theo các hạng mục sau.

1. Kiểm tra định kỳ bao gồm hai phần: Phần thứ nhất là kiểm tra các tài liệu, hồ sơ mà Chủ nhà máy đã nộp theo Điều 76. Phần thứ hai là kiểm tra tại hiện trường các công trình thuỷ công và thiết bị phụ trợ của từng nhà máy thuỷ điện. Khi xem xét các đặc tính như loại, tình trạng đe doạ và các nguy cơ sự cố của từng nhà máy thuỷ điện. Kiểm tra hiện trường có thể lựa chọn thực hiện theo quyết định của Cơ quan có thẩm quyền. Chủ nhà máy có thể không khiếu nại đối với quyết định của cơ quan có thẩm quyền về việc kiểm tra tại hiện trường.

2. Cơ quan có thẩm quyền sẽ đánh giá kết quả kiểm tra định kỳ một cách toàn diện trên cơ sở các tiêu chuẩn phân loại nêu trong bảng 3-26-1, và thông báo cho Chủ nhà máy trong vòng 3 tháng kể từ ngày kết thúc đợt kiểm tra định kỳ.

Bảng 3-26-1. Phân loại kết quả kiểm tra định kỳ

Phân loại	Mô tả
A	Không có sự không phù hợp với Tập 5 của Quy chuẩn kỹ thuật
B	Phát hiện có sự không phù hợp nhỏ và có ý muốn sửa chữa.
C	Phát hiện có sự không phù hợp không nghiêm trọng nhưng phải sửa chữa trong thời gian đến đợt kiểm tra định kỳ tiếp theo.
D	Phát hiện sự không phù hợp nghiêm trọng, và phải sửa chữa ngay.

Điều 100. Mức độ thường xuyên của kiểm tra định kỳ

1. Về nguyên tắc, kiểm tra định kỳ phải được thực hiện ba năm một lần hoặc lâu hơn đối với từng nhà máy thuỷ điện.

2. Cơ quan có thẩm quyền có thể rút ngắn khoảng thời gian giữa hai kỳ kiểm tra định kỳ và quyết định thời gian cho lần kiểm tra tiếp theo với trường hợp kết quả kiểm tra của lần kiểm tra định kỳ cuối cùng thuộc cấp “D” trong Bảng xếp hạng 3-26-1.

3. Trước khi tích nước hồ chứa, Chủ công trình phải kiểm tra các công trình thuỷ công và các thiết bị cơ khí thuỷ lực liên quan dựa vào quy chuẩn kỹ thuật này và để nắm vững các thông số ban đầu của các thiết bị và công trình đó. Kết quả kiểm tra này phải nộp cho cơ quan có thẩm quyền tại lần kiểm tra định kỳ đầu tiên.

4. Lần kiểm tra định kỳ đầu tiên phải được thực hiện trước thời gian thực hiện các quy định sau:

- Mức nước hồ đã đạt mức nước cao.

- Một năm sau khi bắt đầu vận hành.

5. Lần kiểm tra định kỳ thứ hai và các lần tiếp theo sẽ được thực hiện theo các khoảng thời gian quy định tại Đoạn 1 của Điều này.

Mục 2. ĐẬP

Điều 101. Tổng quan

An toàn đập phải được đánh giá một cách toàn diện không chỉ qua kiểm tra bằng mắt thường mà phải qua cả số liệu quan trắc về đặc tính hoạt động của đập, nếu có. Ngoài việc kiểm tra trên đập, phải kiểm tra kỹ lưỡng sự thích hợp của các thiết bị đo và các thiết bị liên quan trong đợt kiểm tra định kỳ.

Điều 102. Đập bê tông

Các yêu cầu sau đây phải được thực hiện để đảm bảo sự ổn định và an toàn của các đập bê tông.

1. Biểu hiện bề ngoài

(1) Không có hiện tượng lún và chuyển vị ngang khi kiểm tra quan sát bằng mắt nhìn dọc theo đỉnh đập.

(2) Không có hiện tượng xói mòn mạnh do dòng nước có thể ảnh hưởng đến an toàn đập xung quanh vai đập.

(3) Không có các vết nứt mới phát triển hoặc đang phát triển có thể ảnh hưởng đến an toàn đập ở trên đập và trong hành lang kiểm tra của đập.

(4) Không có hiện tượng phong hóa lộ rõ ở trên bề mặt của đập do phản ứng tổ hợp - kiềm hoặc do chất lượng nước hồ chứa.

2. Thẩm thấu và thấm

(1) Thẩm thấu từ các khớp nối của đập bê tông và từ các lỗ khoan tiêu nước để giảm áp lực đẩy nổi phải ổn định tương ứng với hoặc biến đổi nhẹ đối với mức nước hồ và nhiệt độ, trừ giai đoạn quá độ ngay sau khi tích nước vào hồ. Nếu tỷ lệ thẩm thấu qua các lỗ khoan tiêu nước ở móng đập thì phải kiểm tra kỹ sự giảm tỷ lệ thẩm thấu này để không làm tăng áp suất đẩy nổi.

(2) Không có biểu hiện của mạch xói ngầm trong móng đập khi kiểm tra độ đục của nước rò và nước thẩm thấu từ các lỗ khoan tiêu nước.

3. Sự chuyển dịch

(1) Chuyển dịch ngang của đập phải tương ứng và ổn định với mức nước hồ và nhiệt độ.

(2) Thấy rõ rằng không có sự chuyển vị bất thường hoặc bất quy luật so với các kết quả trước đây đã ghi được bằng thiết bị quan trắc hoặc khảo sát.

4. Áp lực đẩy nổi

(1) Áp lực đẩy nổi phải nhỏ hơn hoặc bằng giả thiết thiết kế.

(2) Áp lực đẩy nổi phải tương ứng và ổn định với mức nước hồ, mức nước hạ lưu hoặc gần như không đổi.

(3) Quy định này áp dụng cho các đập bê tông có thiết bị đo áp lực đẩy nổi.

Điều 103. Đập đắp

Các yêu cầu sau đây phải được thực hiện để đảm bảo sự ổn định và an toàn của các đập đắp.

1. Biểu hiện bên ngoài

(1) Không có các vết nứt lộ rõ xuất hiện ở đỉnh hoặc mái đập đắp.

(2) Không có các hiện tượng trượt, xói mòn, hố sụt hoặc lún bất thường xuất hiện ở các mái của đập đắp.

(3) Không được trồng bất cứ loại thực vật nào trên đỉnh hoặc trên các mái trừ các loại thực vật được quy định cụ thể trong thiết kế.

2. Thẩm thấu và thấm

Thẩm thấu từ đập và móng phải ổn định hoặc thay đổi một cách hợp lý phù hợp với lượng mưa, mức nước hồ chứa, mức nước ngầm và sự ngừng trệ thẩm thấu theo thời gian. Điều khoản này áp dụng đối với các đập đắp có bố trí các thiết bị đo thẩm thấu.

3. Biến dạng

(1) Sự lún của đập đắp phải ở mức độ biến dạng rất chậm dẫn tới sự vững chắc, ngoại trừ hiện tượng lún nhiều trong giai đoạn đầu;

(2) Biến dạng theo phương ngang của đập đắp phải ổn định sau khi mức nước hồ lần đầu tiên đạt tới mức nước cao, trừ các chuyển dịch đàn hồi nhẹ.

4. Áp lực nước vì dòng chảy

(1) Áp lực nước vì dòng chảy bên trong vùng chống thấm của các đập đắp và móng của chúng phải tương ứng và ổn định với mức nước hồ, hoặc gần như không đổi ngoại trừ giai đoạn quá độ ngay sau khi trữ nước vào hồ. Điều khoản này áp dụng cho các đập đắp có lắp các thiết bị đo áp suất nước tại phần chống thấm trong móng của chúng.

(2) Mặt nước ngầm trong vai đập đắp phải hầu như ổn định có tính đến lượng mưa và sự thay đổi mức nước hồ chứa. Điều khoản này áp dụng cho các đập đắp có lắp các đồng hồ đo mức nước ngầm ở vai đập.

5. Các đập khác

Trong trường hợp vị trí đập ở trong khu vực dự báo có mối hoạt động, sự tồn tại của tổ mối trong phần đất của đập đắp phải được kiểm tra định kỳ bằng quan sát cẩn thận hoặc bằng thiết bị phù hợp như radar xuyên đất.

Ngoài các điều khoản trên, phải tuân thủ các yêu cầu sau đối với từng loại đập

6. Đập đắp đồng nhất

Mặt nước ngầm trong đập đắp đồng nhất cần phải ổn định trong giá trị thiết kế và an toàn về xói ngầm.

7. Đập đá đổ có lõi chống thấm

Trong trường hợp nước trong lỗ rỗng ở phần đá đổ phía hạ lưu không thoát dễ dàng và nhanh do tính thấm thấp, thì điều khoản quy định đối với mặt nước ngầm trong đập đất đồng nhất phải áp dụng cho phần đá đổ phía hạ lưu.

8. Đập đá đổ có mặt chống thấm thượng lưu

(1) Không có hư hại mặt chống thấm thượng lưu do lún phần đá đắp.

(2) Không có phong hóa có thể đe dọa độ kín nước của mặt chống thấm.

(3) Không có sự gia tăng đáng kể lượng thấm qua mặt chống thấm không chỉ tại thời gian kiểm tra định kỳ mà cả trong quá trình vận hành.

Ngoài ra, trong trường hợp đập đá đổ có lõi chống thấm hoặc đập đất đồng nhất được áp dụng cho các nhà máy thuỷ điện tích năng, thì độ ổn định mái thượng lưu phải được duy trì phù hợp với sự dao động nhanh mức nước hồ chứa.

Điều 104. Đập tràn

Các yêu cầu sau đây phải được thực hiện để đảm bảo chức năng ổn định, an toàn và tin cậy bền vững của đập tràn.

1. Phải không có những vật cản như củi, rác, cỏ cây và các đất trượt lở sinh ra và còn lại sau lũ ở những phần tiếp cận và kênh xả của đập tràn.

2. Phải không có xói mòn nghiêm trọng mặt xả tràn để đảm bảo an toàn của đập tràn và móng của nó.

3. Phải không có sự xuống cấp của bê tông của đập tràn để tránh xói mòn quá mức hoặc sự mất ổn định về kết cấu.

4. Phải không có các vết nứt nghiêm trọng hoặc các mảnh đá vỡ trong bê tông của đập tràn để tránh trôi các mảnh vật liệu nhỏ phía sau các tấm bê tông, xói lở, các vết nứt hoặc sự mất ổn định về cấu trúc của mặt dốc tràn và thành của đập tràn.

5. Phải không có sự mất thẳng hàng hoặc biến dạng của dốc tràn và thành của đường tràn. Nếu phát hiện những bất bình thường này thì phải điều tra cẩn thận các nguyên nhân, phân loại và loại bỏ các nguyên nhân đó và phải sửa chữa những bất bình thường để đảm bảo an toàn kết cấu và dòng chảy của nước.

6. Phải không có những dịch chuyển tương đối nghiêm trọng như các khe hở hoặc dịch chuyển ở các khớp nối để tránh xói mòn quá mức do xâm thực.

7. Những đường xói lở xung quanh cửa xả của đập tràn do xả nước phải được kiểm tra định kỳ. Đập và các công trình phụ trợ gần đập tràn phải được bảo vệ an toàn đối với những đường xói lở này.

8. Hệ thống thoát nước phải hoạt động tốt trong trường hợp máng dốc hoặc thành của đập tràn có hệ thống thoát nước để giảm áp suất ngược.

Mục 3. TUYẾN NĂNG LƯỢNG

Điều 105. Tuyến năng lượng có áp

1. Phạm vi áp dụng

Tuyến năng lượng có áp suất có thể được sử dụng như đường hầm dẫn nước vào, đường ống áp lực và đường hầm dẫn nước ra... Theo quan điểm về kết cấu, các loại đường dẫn nước sau đây hoặc sự kết hợp giữa chúng được áp dụng làm tuyến năng lượng:

(1) Đường hầm không lát

(2) Đường hầm lát bê tông

(3) Đường hầm lát thép

(4) Đường ống áp lực bằng thép

(5) Đường ống áp lực bằng chất dẻo gia cường

Điều khoản này áp dụng cho kiểm tra định kỳ đối với các công trình nêu trên. Ngoài ra các yêu cầu kỹ thuật về các van khí và các trụ đỡ đường ống áp lực cũng được quy định tại điều này như những công trình phụ trợ quan trọng. Đối với đường ống áp lực bằng chất dẻo gia cường, chất dẻo có cốt bằng sợi (FRP) hoặc chất dẻo có cốt bằng sợi và vữa (FRPM) được quy định trong tài liệu này.

2. Đường hầm không bọc lót

Phải thực hiện và kiểm tra bằng mắt những yêu cầu sau đối với đường hầm không bọc lót:

(1) Khối đá xung quanh đường hầm phải ổn định, không có đá to rơi trong đường hầm.

(2) Phải không có xói mòn nghiêm trọng trong đường hầm không bọc lót.

(3) Phải không có bồi lắng gây cản trở dòng nước chảy trong đường hầm.

3. Đường hầm bọc lót bê tông

Phải thực hiện và kiểm tra bằng mắt những yêu cầu sau đối với đường hầm bọc lót bằng bê tông:

(1) Phải không có hiện tượng thấm hoặc thẩm thấu quá mức.

(2) Phải không có các vết nứt, mảnh vỡ và biến dạng của lớp bê tông bọc lót mà có thể làm mất an toàn kết cấu của đường hầm.

(3) Phải không có hiện tượng xói mòn mạnh trong bê tông bọc lót.

(4) Phải không có hiện tượng bồi lắng có thể gây cản trở dòng nước chảy trong đường hầm.

4. Đường hầm bọc lót bằng thép

Phải thực hiện và kiểm tra bằng mắt những yêu cầu sau đối với đường hầm bọc lót bằng thép.

(1) Phải không có hư hỏng, biến dạng, ăn mòn và rạn nứt quá mức trên bề mặt của thép lót.

(2) Phải không có hiện tượng gỉ, bong vỏ, nứt quá mức ở phần mạ trên mặt thép.

5. Đường ống áp lực bằng thép

Phải thực hiện và kiểm tra bằng mắt những yêu cầu sau đối với đường ống áp lực bằng thép. Ngoài những kiểm tra này, phải kiểm tra độ dày và lão hoá của các đường ống hở và đã sử dụng lâu bằng thiết bị đo siêu âm v.v... tại các điểm cố định trên thành đường ống áp lực trong đợt kiểm tra định kỳ.

(1) Mặt ngoài của đường ống áp lực hở bằng thép

a) Không có hư hỏng, biến dạng, ăn mòn, lỗ rỗ, phong hóa và rạn nứt quá mức tại phần vỏ của đường ống áp lực, các mối hàn, và các khớp co dãn;

b) Không có các dấu hiệu lộ rõ về gỉ, lỗ rò, nứt hoặc các hư hỏng khác ở các mối hàn nối;

c) Các mối nối bằng bu lông hay đinh tán phải chắc chắn và không bị gỉ và phong hóa quá mức. Bu lông và đinh tán không được lỏng hoặc rơi ra;

d) Không có hư hại hoặc khuyết tật quá mức ở lớp phủ bề mặt thép.

(2) Mặt trong của đường ống áp lực bằng thép

a) Không có hiện tượng ăn mòn, lỗ rò và xuống cấp quá mức ở thành của ống áp lực và các mối hàn;

b) Không có hiên tượng xuống cấp hoặc các khiếm khuyết quá mức trên lớp mạ ngoài của bề mặt thép.

6. Đường ống áp lực bằng chất dẻo gia cường

(1) Phải thực hiện và kiểm tra bằng mắt những yêu cầu sau đối với đường ống áp lực bằng chất dẻo gia cường.

a) Phải không có rò rỉ từ các chỗ nối;

b) Phải không có sự xuống cấp, hư hỏng hoặc mài mòn quá mức trên bề mặt thành của ống áp lực. Nếu lớp bảo vệ bị mất dù là một phần thì phải thực hiện sửa chữa ngay để bảo vệ lớp kết cấu bên trong;

(2) Phải không có những thay đổi về độ cứng của thành ống áp lực bằng chất dẻo FRP hoặc FRPM. Bởi vì đó có thể là biểu hiện suy giảm sức bền của thành ống FRP hoặc FRPM do chịu tải trong thời gian dài. Cần đo kiểm tra sự thay đổi sức bền của thành ống áp lực hở khi tháo nước và nạp nước.

7. Van khí

Phải kiểm tra tình trạng hoàn thiện của các van khí để đảm bảo sự vận hành chính xác và bảo vệ đường ống áp lực trong trường hợp nạp nước, tháo nước và vận hành bình thường.

8. Các trụ đỡ đường ống áp lực

(1) Không có hiện tượng lún và chuyển dịch ở các trụ đỡ của đường ống áp lực mà có thể làm ảnh hưởng an toàn kết cấu của đường ống áp lực

(2) Không có các hư hỏng, biến dạng và xuống cấp quá mức ở phần bê tông của các trụ đỡ.

(3) Không có hiện tượng ăn mòn, lỗ mọt và xuống cấp quá mức ở phần thép của các trụ đỡ.

Điều 106. Tuyến năng lượng không áp

1. Phạm vi áp dụng

Tuyến năng lượng không áp có thể được sử dụng như kênh, đường hầm dẫn nước vào và đường hầm dẫn nước ra. Theo quan điểm về kết cấu, kênh hở, đường hầm không áp, cống, đường ống hoặc kết hợp giữa chúng được sử dụng làm tuyến năng lượng không áp. Các khoản dưới đây thuộc điều này áp dụng cho kiểm tra định kỳ các công trình đó.

2. Kênh hở

Phải thực hiện các yêu cầu sau đối với các kênh hở để đảm bảo an toàn và dòng nước chảy không bị cản trở:

(1) Mái kênh hở phải ổn định.

(2) Không có sự xói mòn quá mức tại các mái và đáy kênh.

(3) Không có hiện tượng bồi lắng quá mức trong kênh.

3. Đường hầm không áp

Phải thực hiện các yêu cầu sau đối với đường hầm không áp.

(1) Không có các vết nứt, vỡ và biến dạng quá mức ở lớp bê tông lót có thể ảnh hưởng đến sự an toàn về kết cấu của các đường hầm bọc lót bê tông.

(2) Đối với các đường hầm không bọc lót, khối đá xung quanh hầm phải ổn định.

(3) Không có xói mòn hoặc bồi lắng quá mức bên trong đường hầm.

4. Cống

Đoạn này áp dụng cho các cống bê tông. Phải thực hiện các yêu cầu sau đối với cống bê tông để đảm bảo an toàn và dòng chảy nước:

(1) Không có các vết nứt, vỡ và biến dạng quá mức của lớp bê tông lót có thể ảnh hưởng đến sự an toàn về kết cấu của các cống.

(2) Không có xói mòn hoặc bồi lắng quá mức bên trong cống.

5. Đường ống

Khoản này áp dụng cho các đường ống bằng thép. Các điều khoản về đường ống bằng thép quy định trong Điều 105 cũng có thể áp dụng cho các đường ống không có áp.

Mục 4. CÁC CÔNG TRÌNH PHỤ TRỢ CỦA TUYẾN NĂNG LƯỢNG

Điều 107. Cửa lấy nước và cửa xả

Các yêu cầu sau đây phải được thực hiện đối với cửa lấy nước và cửa xả để đảm bảo sự an toàn bền vững và chức năng của chúng:

1. Không có các hư hỏng, biến dạng, nứt và các xói mòn quá mức tại các kết cấu cửa lấy nước và cửa xả.

2. Không có bồi lắng hoặc các chướng ngại khác có thể làm cản trở dòng chảy phía trước cửa lấy nước và cửa xả

Điều 108. Bể lắng

Các yêu cầu sau đây phải được thực hiện đối với bể lắng để đảm bảo sự an toàn bền vững và chức năng của nó:

1. Không có các hư hỏng, biến dạng, nứt và bào mòn quá mức có thể ảnh hưởng đến hoạt động bình thường của bể lắng.

2. Các thiết bị xả bùn cát trong bể lắng phải hoạt động hiệu quả như được thiết kế.

3. Không có hiện tượng bồi lắng qua mức ở bể lắng có thể làm cản trở dòng nước chảy trong bể lắng.

Điều 109. Tháp điều áp và bể áp lực

Các yêu cầu sau đây phải được thực hiện đối với tháp điều áp và bể áp lực để đảm bảo sự an toàn bền vững và chức năng của chúng:

1. Không có các hư hại, biến dạng, vết nứt và xâm thực ăn mòn quá mức ở tháp điều áp và bể áp lực.

2. Không có các sạt trượt, lở đất lộ rõ và thẩm thấu quá mức có thể gây mất ổn định và an toàn của tháp điều áp và bể áp lực ở các mái dốc xung quanh các công trình này.

3. Không có các hư hỏng, biến dạng, ăn mòn, rò rỉ hoặc xuống cấp quá mức tại phần vỏ thép hoặc phần thép bọc đối của các bể điều áp bằng thép hoặc bọc thép. Không có sự xuống cấp hoặc khiếm khuyết quá mức tại lớp mạ ngoài của bề mặt thép ở các bể điều áp này.

Điều 110. Đường tràn của bể áp lực

Phải thực hiện các yêu cầu sau đối với đường xả tràn của bể áp lực để đảm bảo an toàn cho cộng đồng và các công trình thuỷ công. Kiểm tra hạng mục đầu tiên bằng quan sát tình trạng xung quanh cửa xả tràn:

1. Nước thừa do việc thay đổi công suất của nhà máy điện phải được xả xuống hạ lưu một cách an toàn, bao gồm cả việc tiêu năng thích hợp và ảnh hưởng ít nhất đến hạ lưu.

2. Trong trường hợp ống thép được sử dụng làm đường xả tràn của bể áp lực thì phải áp dụng các điều khoản về về đường ống áp lực bằng thép đối với các đường ống bằng thép.

Mục 5. NHÀ MÁY ĐIỆN

Điều 111. Kết cấu của nhà máy điện

Phải thực hiện các yêu cầu sau đối với nhà máy điện:

1. Không có các biến dạng, các vết nứt lộ rõ và thẩm thấu quá mức ở các kết cấu bê tông như tường ngầm hoặc nền móng của nhà máy điện.

2. Không có các biến dạng, các vết nứt và hư hỏng lộ rõ ở các tường hoặc cột đỡ các cầu trục.

Điều 112. Các trụ đỡ bằng đá

Phải thực hiện các yêu cầu sau đối với vòm và các tường bên của nhà máy điện ngầm và các hầm phụ trợ ngầm.

1. Phải không có các biến dạng hoặc các vết nứt lộ rõ ở bê tông lót hoặc bê tông phun có thể ảnh hưởng đến sự an toàn của các hầm ngầm.

2. Các đầu néo đá hoặc bu lông đá phải không bị rơi ra.

3. Phải không có thẩm thấu quá mức có thể gây ra sự mất ổn định cơ học của khối đá bao quanh hoặc vượt quá khả năng thoát cho phép.

4. Trong trường hợp các hầm không có bọc lót, phải không có biểu hiện mất ổn định nghiêm trọng của khối đá xung quanh.

Điều 113. Ổn định mái dốc xung quanh nhà máy điện

Phải không có hiện tượng sụt lở, trượt đất lộ rõ hoặc thấm quá mức ở các mái dốc xung quanh nhà máy điện trên mặt đất mà có thể ảnh hưởng sự vận hành bền vững của nhà máy điện.

Mục 6. THIẾT BỊ CƠ KHÍ THỦY LỰC

Điều 114. Cửa và van

1. Điều này áp dụng cho các loại cửa và van sau:

(1) Cửa tràn

(2) Cửa lấy nước

(3) Van và cửa của công trình xả

(4) Các cửa điều khiển ở bể áp lực

(5) Các cửa hút

(6) Các cửa xả

2. Phải thực hiện các yêu cầu sau đây đối với các cửa và van. Có thể kiểm tra bằng các số liệu vận hành và bảo dưỡng tại đợt kiểm tra định kỳ:

(1) Phải xác nhận các van hoặc các cửa vận hành trơn và bình thường.

(2) Không có sự xuống cấp, hư hỏng hoặc biến dạng lộ rõ trên các áo của cửa và các khung dẫn hướng.

(3) Đối với các lớp mạ trên bề mặt thép phải không có sự xuống cấp hoặc khiếm khuyết quá mức.

(4) Phải duy trì độ kín nước đối với các cửa và van.

Điều 115. Thiết bị nâng chuyển cánh cửa van

Phải thực hiện các yêu cầu sau đây đối với thiết bị nâng chuyển cánh cửa van. Có thể

kiểm tra bằng các số liệu vận hành và bảo dưỡng tại đợt kiểm tra định kỳ:

1. Các thiết bị nâng chuyển phải chuyển động trơn tru.

2. Các thiết bị nâng chuyển phải làm việc bình thường với nguồn cấp điện bình thường và nguồn cấp điện dự phòng.

3. Phải không có hư hỏng, biến dạng, gỉ và sự xuống cấp nghiêm trọng ở các phần bằng thép của thiết bị nâng chuyển.

4. Phải không có hư hỏng và khiếm khuyết quá mức đối với các lớp sơn phủ ở các phần bằng thép của thiết bị nâng chuyển.

Điều 116. Nguồn cấp điện dự phòng

Phải thực hiện các yêu cầu sau đây đối với nguồn điện dự phòng. Có thể kiểm tra bằng các số liệu thử nghiệm vận hành tại đợt kiểm tra định kỳ:

1. Nguồn điện dự phòng phải khởi động nhanh.

2. Công suất điện định mức phải ổn định như thiết kế.

3. Sự tăng nhiệt độ trong vận hành phải nằm trong giới hạn bảo đảm.

4. Không có tiếng ồn bất thường và độ rung quá mức.

5. Tất cả các nguồn cung cấp và vật liệu tiêu thụ cần thiết như dầu, nước và nhiên liệu phải được cung cấp để đáp ứng vận hành khẩn cấp.

6. Phải không có sự rò rỉ dầu, nước làm mát hoặc nhiên liệu.

Mục 7. HỒ CHỨA VÀ MÔI TRƯỜNG SÔNG Ở HẠ LƯU ĐẬP

Điều 118. Ổn định mái dốc

1. Phải chắc chắn không có các dấu hiệu sạt trượt hoặc lở đất có thể nguy hiểm đến tính mạng và tài sản ở xung quanh hồ chứa và làm hư hỏng nghiêm trọng đập.

2. Phải chắc chắn không có dấu hiệu sạt hoặc lở đất ở mái dốc do việc vận hành các nhà máy thủy điện mà có thể gây nguy hiểm cho các cơ sở, thiết bị của nhà máy điện, tài sản và tính mạng ở khu vực hạ lưu ven sông. Ở khu vực hạ lưu mà chủ nhà máy phải chịu trách nhiệm về an toàn của cộng đồng liên quan với các hoạt động phát điện thì phải có sự thoả thuận trước của cơ quan có thẩm quyền.

Điều 119. Bồi lắng trong hồ

1. Khi có lũ, mức nước lũ bất thường tăng lên do bồi lắng có thể gây thiệt hại cho cộng đồng ở xung quanh cửa lấy nước và phía thượng lưu hồ chứa. Để phòng tránh những thiệt hại này, phải không có bồi lắng quá mức ở những khu vực đó.

2. Phải không có sự bồi lắng nghiêm trọng có thể gây ảnh hưởng nguy hiểm cho đập. Phải thực hiện kiểm tra bằng các số liệu khảo sát mới nhất về bồi lắng.

Điều 120. Xói lở lòng sông và bờ sông

Xói lở ở lòng sông và bờ sông ở hạ lưu của đập và nhà máy điện do phát điện và xả lũ phải không ảnh hưởng nghiêm trọng đối với môi trường xung quanh. Sự tiến triển của xói lở phải nhỏ ở mức không nhận thấy.

Mục 8. CÁC THIẾT BỊ ĐO

Điều 121. Tình trạng và tính năng hoạt động của các thiết bị đo

1. Phải không có những hư hỏng nghiêm trọng ở các thiết bị đo và các kết cấu liên quan.

2. Vị trí đặt thiết bị đo và các kết cấu liên quan phải an toàn và ổn định, và việc đo không bị cản trở do có bồi lắng nghiêm trọng.

3. Các thiết bị đo phải làm việc chính xác và được bảo vệ một cách chắn chắn trước các sự cố thiên nhiên hoặc sự cố do con người.

Điều 122. Hiệu chỉnh thiết bị

1. Việc hiệu chỉnh thiết bị chính thức phải được thực hiện đối với các thiết bị đo dùng để theo dõi và quan trắc hoạt động của các thiết bị và các điều kiện tự nhiên liên quan. Điều khoản này phải được áp dụng đối với các thiết bị mà sự hiệu chỉnh chính thức là bắt buộc.

2. Đối với các thiết bị đo khác, trừ các thiết bị đo đã được mô tả ở đoạn trước, phải kiểm tra sự hoạt động bình thường của các thiết bị đo bằng cách so sánh kết quả đo của chúng với các kết quả đo độc lập khác nếu có thể áp dụng.

Mục 9. CÁC THIẾT BỊ ĐIỆN

Điều 123. Mức độ thường xuyên của kiểm tra định kỳ

Mức độ thường xuyên của kiểm tra định kỳ được quy định dựa trên sự đánh giá của người có trách nhiệm về thiết bị.

Tuy nhiên, khoảng thời gian giữa hai lần kiểm tra định kỳ có thể kéo dài hoặc rút ngắn và kiểm tra được thực hiện tại một thời gian ấn định khác với khoảng thời gian quy định này nếu như việc xem xét tình trạng thực tế của thiết bị là thích hợp và cấp trên có thẩm quyền phê duyệt.

Sự kéo dài hoặc rút ngắn khoảng cách thời gian kiểm tra định kỳ phải do người có trách nhiệm về quản lý thiết bị xem xét và đánh giá.

Bảng 3-49-1. Số liệu tham khảo về khoảng thời gian giữa hai lần kiểm tra định kỳ

Thiết bị	Kiểm tra bình thường (năm)	Kiểm tra đặc biệt (năm)
(1) Máy phát điện
Máy phát điện	3	Giống như tua bin thuỷ lực
Hệ thống làm mát	3	Giống như tua bin thuỷ lực
Máy kích thích	3	Giống như máy phát điện
AVR	3	Giống như máy phát điện trừ thiết bị điều khiển (1/2 thời gian của máy phát điện)
Hệ thống khởi động	3	Giống như máy phát điện
(2) Hệ thống tua bin thuỷ lực
Tua bin thuỷ lực	3
- Francis, Pelton	3	14 ~ 17 đối với kiểm tra đại
- Kaplan, Tublar	3	12 ~ 15 đối với kiểm tra đại
- Bơm	3	11 ~ 15 đối với kiểm tra đại
Van đầu vào	3	2 lần thời gian của tua bin thuỷ lực
Hệ thống dầu áp lực, dầu bôi trơn	3	Giống như tua bin thuỷ lực
Bộ điều tốc	3	1/2 thời gian của tua bin thuỷ lực
Hệ thống điều khiển tua bin và các hệ thống thiết bị phụ	3	Giống như tua bin thuỷ lực

Điều 124. Hồ sơ kiểm tra

Điều 125. Kiểm tra bên ngoài

Phải kiểm tra các hạng mục sau: Biến dạng, nứt, gỉ, mất mát và lỏng các bu lông và các đầu nối, bạc màu, hỏng cách điện, mòn vành phanh, đo khe hở, tiếng ồn, độ rung, nhiệt độ, rò rỉ dầu, thấm nước từ đường ống và van, và những bất thường khác.

Điều 126. Đo điện trở cách điện

Trong khi lắp đặt thiết bị điện, để xác định cách điện, trước và sau khi thử nghiệm điện môi, cần tiến hành đo điện trở cách điện.

Thiết bị đo là Mêgôm met hoặc thiết bị đo khác tương đương có nguồn điện DC gắn ở trong.

Điện áp hiệu chỉnh là 500 V hoặc 1000 V đối với thiết bị hạ áp (mạch kích thích...) và các mạch hạ áp và 2500 V cho thiết bị và mạch điện cao áp có điện cao áp.

Các giá trị đo phải thoả mãn các yêu cầu kỹ thuật về lắp đặt, đặc tính, vật liệu, kết cấu và công suất của nhà máy điện.

Điều 127. Thử nghiệm điện môi

Xác nhận không có bất bình thường trong mạch điện và thiết bị điện.

1. Để xác nhận không có sự bất bình thường trong mạch điện, thử nghiệm điện môi đối với máy điện quay phải được thực hiện giữa cuộn dây kích thích, cuộn dây phần ứng và đất. Trong một lần thử nghiệm, không được lặp lại thử nghiệm điện môi. Tuy nhiên, nếu thấy cần thiết thì sau khi xấy, có thể thực hiện thử nghiệm lần thứ hai, điện áp thử nghiệm phải là 80% điện áp lần thử đầu. Điện áp thử nghiệm phải được nâng dần từng bước trong 10 giây.

Thời gian thử nghiệm là một phút kể từ khi đạt điện áp chịu đựng.

2. Thử nghiệm điện môi bằng dòng điện một chiều (DC)

Thử nghiệm điện môi bằng nguồn điện một chiều hoặc phương pháp tương đương khác có thể thực hiện trong trường hợp không có nguồn điện ở tần số điện công nghiệp.

Điện áp đặt là 1,7 lần giá trị hiệu dụng cho trước của nguồn điện ở tần số công nghiệp.

Điện áp thử nghiệm điện môi phải được áp dụng theo các giá trị trong Bảng 7-1.

Bảng 3-53-1. Điện áp thử nghiệm điện môi ở tần số điện công nghiệp

(Xem Điều 3-7 Kiểm tra trong quá trình lắp đặt)

	Đối tượng thử nghiệm	Đặc tính của máy điện	Điện áp thử nghiệm (V)
1	(1)	(2)	(3)
1	- Cuộn dây stato	- Công suất nhỏ hơn 1 kW (kVA) với điện áp danh định nhỏ hơn 100 V	2 Un + 500
		- Công suất nhỏ hơn 10.000 kW (kVA)	2 Un + 1000 V (min. 1500 V)
		- Công suất lớn hơn 10.000 kW (kVA)
		(1) Un ≤ 24.000 V	2 Un + 1000 V
		(2) Un > 24.000 V	Phải có sự thoả thuận
2	Các cuộn dây kích thích của máy phát điện đồng bộ
	Động cơ khởi động không cảm ứng	Nhỏ hơn và bằng 500 V	10Ef (min. 1500 V)
	Động cơ khởi động cảm ứng	Trên 500 V	2Ef + 4000 V
	Khi khởi động máy bằng các cuộn dây kích thích ngắn mạch hoặc nối qua điện trở có giá trị nhỏ hơn 10 lần điện trở của cuộn dây		10Ef (min. 1.500 V, max. 3.500 V)
	Khi khởi động máy bằng các cuộn dây kích thích ngắn mạch hoặc nối qua điện trở có giá trị bằng hoặc lớn hơn 10 lần điện trở của cuộn dây hoặc bằng các cuộn dây kích thích trên mạch hở có hoặc không có công tắc chia từ trường.		2Ef + 1000 V (min.1500 V)
3	- Cuộn dây Stator của máy phát điện đồng bộ khi lắp ráp stator được thực hiện tại công trường (đối với máy phát thuỷ điện, sau khi hoàn thành lắp ráp cuộn dây và cách điện các đầu nối).		Nếu có thể thì tránh lặp lại thử nghiệm, nhưng nếu phải thử nghiệm trên một nhóm máy điện và thiết bị nối điện với nhau thì từng máy, thiết bị này trước đó phải trải qua thử nghiệm điện áp chịu đựng, điện áp thử nghiệm đối với các máy, thiết bị đã nối với nhau phải bằng 80% của điện áp thử nghiệm thấp nhất phù hợp với từng loại thiết bị riêng của nhóm.
4	Máy kích thích (trừ các máy ngoại lệ ở bên dưới)		Điện áp chịu đựng phải là các giá trị quy định trong mục 2.
	Ngoại lệ 1: Máy kích thích của động cơ đồng bộ (kể cả động cơ đồng bộ cảm ứng) có các cuộn dây kích thích nối đất hoặc không nối đất trong lúc khởi động.		1000 V + 2Un (min.1500 V)

Un: Điện áp định mức

Ef: Điện áp kích thích

Điều 128. Đo điện áp dọc trục

Để xác nhận cách điện của ổ đỡ trục, phải đo điện áp dọc trục.

Thử nghiệm này phải được tiến hành ở thử nghiệm đặc tính bão hoà không tải.

Điện áp được đo bằng đồng hồ đo điện áp kỹ thuật số trên 3 điểm giữa ổ đỡ trên và đất, giữa ổ đỡ dưới và đất, và giữa ổ đỡ trên và ổ đỡ dưới. Điện áp dọc trục phải được đo ở điện áp phát định mức. Đặc tính được duy trì trong giá trị thiết kế.

Điều 129. Đo độ rung

Xác nhận các máy điện quay vận hành bình thường

Độ rung của một máy điện có liên quan chặt chẽ với sự lắp đặt của máy. Để có thể đánh giá sự cân bằng và độ rung của máy điện quay, cần đo độ rung trên riêng từng máy trong các điều kiện thử nghiệm đã được xác định, lặp lại thử nghiệm và so sánh các kết quả đo.

Các số liệu đo phải đạt giá trị thiết kế của nhà chế tạo và/hoặc các tiêu chuẩn quốc gia và ngành có hiệu lực.

Điều 130. Kiểm tra tua bin thuỷ lực

1. Tua bin thuỷ lực

(1) Bánh xe công tác

- Kiểm tra nứt

- Kiểm tra độ xâm thực

- Kiểm tra độ kín các vành chèn.

(2) Trục chính

Phải kiểm tra sự gỉ, nới lỏng của các bu lông vỏ trục.

(3) Ổ trục

- Phải kiểm tra sự nhiễm bẩn của dầu và làm sạch dầu.

- Phải kiểm tra bể dầu và mức dầu.

(4) Nắp tua bin

Kiểm tra sự nới lỏng của các bu lông, ốc, sự hư hỏng của tấm lót, độ kín chèn cánh cửa điều tiết.

(5) Buồng xoắn

Kiểm tra sự tróc sơn, các phần hàn, độ kín lỗ kiểm tra.

(6) Ống xả

Phải kiểm tra sự hư hỏng, gỉ, độ kín của lỗ quan sát.

(7) Cơ cấu vận hành cánh cửa điều tiết

Kiểm tra các chốt chung. Kiểm tra không phá huỷ, kiểm tra các hư hỏng. Kiểm tra vận hành cánh điều tiết và xác nhận tính năng hoạt động của nó. Áp suất của servo motor phải được đo bằng đồng hồ đo áp suất trong khi thực hiện hành trình đóng và mở.

- Đo thời gian hành trình mở và đóng của servo motor và đặc tính đóng của servo motor.

- Chèn kín dầu trục chính.

- Kiểm tra độ rò rỉ của vành chèn.

- Kiểm tra khe hở của cánh và bên cạnh.

(8) Bộ chèn trục chính

- Kiểm tra độ rò rỉ nước.

- Kiểm tra khe hở chèn.

(9) Tiêu chuẩn đánh giá

2. Bộ điều tốc

(1) Kiểm tra bằng mắt các phần điều khiển điện và cơ khí.

(2) Kiểm tra gỉ, sự lỏng của các đầu dây, cách điện của bộ xấy.

(3) Hiệu chuẩn đồng hồ đo, kiểm tra vận hành các rơ le bảo vệ.

(4) Kiểm tra hành trình đóng và mở của servo motor phụ, servo motor chính.

(5) Điện áp và dòng điện vào của cụm điều khiển phải được đặt ở giá trị thiết kế và thay đổi trong khoảng các thông số cột nước max. và min., sau đó đo hành trình của servo motor.

(6) Tiêu chuẩn đánh giá

Các đặc tính mở không tải, vị trí mở phụ thuộc vào từng công suất phải được kiểm tra và giữ trong các giá trị thiết kế.

Điều 131. Van đầu vào

1. Kiểm tra bằng mắt

(1) Kiểm tra bên ngoài của van đầu vào, các hư hỏng, gỉ, các bu lông bắt giữ van.

(2) Kiểm tra bên trong của van đầu vào, các hư hỏng, gỉ, mài mòn, sự bong tróc sơn.

(3) Kiểm tra cơ cấu làm kín van ở phía thượng nguồn và phía hạ nguồn.

2. Kiểm tra mở và đóng

Xác nhận cơ cấu vận hành hoạt động trơn tru.

Van đầu vào phải được vận hành bằng bơm tạm thời.

Đo áp suất mở và đóng bằng đồng hồ áp suất hoặc máy ghi dao động.

Thử nghiệm này phải được tiến hành trước và sau khi nạp nước vào đường ống áp lực.

Cơ cấu vận hành phải chuyển động trơn tru trên toàn bộ hành trình và thoả mãn các giá trị thiết kế.

3. Đo độ rò rỉ nước

Xác nhận mức nước rò rỉ nằm trong giá trị thiết kế.

Mặt cửa van phía thượng nguồn và hạ nguồn phải được đóng kín hoàn toàn. Phải kiểm tra rò rỉ nước phía thượng nguồn từ ống thoát của bệ van.

Nước rò rỉ của phía hạ nguồn và van nối tắt phải được kiểm tra từ đường ống ra của van.

Lượng nước rò rỉ phải được giữ trong giá trị thiết kế.

Điều 132. Thử nghiệm các thiết bị phụ

Xác nhận các thiết bị phụ như hệ thống cung cấp dầu, hệ thống cung cấp nước và hệ thống cung cấp khí nén vận hành trong các điều kiện thiết kế.

1. Kiểm tra bằng mắt

Các thiết bị phụ bao gồm hệ thống cung cấp dầu, hệ thống cung cấp nước và hệ thống cung cấp khí nén.

Khi kiểm tra bằng mắt thường, làm sạch và đo và kiểm tra các hạng mục sau:

a) Gỉ, các hư hỏng, sự nới lỏng của bu lông, ốc, độ rung của ổ trục;

b) Đo khe hở của khớp nối động cơ và trục bơm và làm sạch các bộ lọc, bộ tách cát;

c) Nước và dầu rò rỉ từ các chỗ nối bằng bích.

2. Kiểm tra điện trở cách điện đối với thiết bị điều khiển.

3. Để các thiết bị máy phát điện, tua bin thuỷ lực vận hành trơn tru, các thử nghiệm sau đây phải được thực hiện:

(1) Thử nghiệm không phá huỷ, thử nghiệm áp suất thuỷ lực nếu cần thiết.

(2) Thử nghiệm vận hành liên tục đối với các động cơ bơm và máy nén khí.

(3) Xác nhận vận hành van an toàn và các van giảm áp

Tính năng hoạt động phải nằm trong giá trị thiết kế.

Điều 133. Thử nghiệm khởi động và dừng tự động

Kiểm tra trình tự điều khiển từ bảng điều khiển, nhà máy điện phải vận hành bình thường. Trước khi bắt đầu thử nghiệm này, phải kiểm tra thiết bị đồng bộ tự động.

Từ phương thức khởi động, vận hành đủ tải và đến phương thức dừng điều khiển phải được thực hiện từ bảng điều khiển.

Từ phương thức khởi động, vận hành đủ tải và đến phương thức dừng, tất cả trình tự điều khiển này phải được vận hành mà không có bất thường.

Phần IV

NHÀ MÁY NHIỆT ĐIỆN

Chương 1

QUY ĐỊNH CHUNG

Điều 134. Giải thích từ ngữ

Ngoài các từ đã được giải thích tại đã nêu tại Điều 3, các từ ngữ dưới đây được hiểu như sau và áp dụng cho Phần IV.

1. Các yêu cầu kỹ thuật: “Các yêu cầu kỹ thuật” là các yêu cầu phải đạt được về mặt kỹ thuật đối với các thiết bị và bao gồm các quy chuẩn được áp dụng cho mỗi giai đoạn thiết kế, chế tạo và lắp đặt các thiết bị nhà máy điện, như các quy chuẩn quốc gia, quy chuẩn quốc tế, quy chuẩn của các tổ chức hoặc quy chuẩn của các nhà sản xuất.

2. Đặc tính kỹ thuật: “Đặc tính kỹ thuật” là các tài liệu và/hoặc bản vẽ mô tả các thông số của thiết bị.

Chương 2

TỔ CHỨC VÀ TÀI LIỆU

Điều 135. Tổ chức

Việc thực hiện các yêu cầu về tổ chức quy định trong Quy chuẩn kỹ thuật điện Tập 6 “Vận hành nhà máy điện và lưới điện” Phần II phải được kiểm tra tại các đợt kiểm định hoàn thành và kiểm định định kỳ.

Điều 136. Tài liệu

Việc thực hiện các yêu cầu về lập tài liệu quy định trong Chương 5 Quy chuẩn kỹ thuật điện Tập 6 “Vận hành nhà máy điện và lưới điện” phải được kiểm tra tại các đợt kiểm định hoàn thành và kiểm định định kỳ.

Chương 3

KIỂM ĐỊNH HOÀN THÀNH

Mục 1. QUY ĐỊNH CHUNG

Điều 137. Quy định chung

1. Kiểm định hoàn thành được thực hiện để khẳng định các chức năng tổng hợp của nhà máy nhiệt điện sau lắp đặt, cải tạo, nâng cấp và/hoặc di dời. Công tác lắp đặt thiết bị được thực hiện đúng với đặc tính kỹ thuật của thiết bị và đáp ứng các yêu cầu kỹ thuật.

2. Đối với các bình chịu áp lực, việc kiểm định phải được tiến hành theo quy định hiện hành.

3. Đối với thiết bị điện trong nhà máy nhiệt điện không đề cập trong chương này, như máy cắt, máy biến áp và các thiết bị tương tự phải thực hiện việc kiểm định theo các điều khoản liên quan ở Phần II.

Mục 2. THIẾT BỊ CƠ NHIỆT

Điều 138. Tổng quan về kiểm định hoàn thành

Kiểm định bằng mắt và bằng đo đạc thực tế để khẳng định rằng việc xây dựng và lắp đặt các thiết bị điện được thực hiện phù hợp với đặc tính kỹ thuật của thiết bị và đáp ứng yêu cầu kỹ thuật về tình trạng lắp đặt, đặc tính kỹ thuật, vật liệu, cấu tạo và công suất của thiết bị điện.

Đối với đặc tính kỹ thuật, vật liệu và cấu tạo thiết bị có thể chấp nhận tài liệu kiểm định lưu lại từ trước.

Điều 139. Thử van an toàn

Phải thực hiện thử van an toàn bao hơi, van an toàn quá nhiệt...

1. Kiểm tra trạng thái lắp đặt...

Kiểm tra bằng mắt các đặc tính của van an toàn như: kiểu van, áp suất tác động và năng suất thoát hơi ghi trên nhãn van…

Quan sát vị trí lắp đặt, số lượng và trạng thái lắp đặt van an toàn.

2. Thử tác động van an toàn

Thử tác động van an toàn được thực hiện thông qua vận hành thực tế. Nếu việc thử qua vận hành thực tế khó khăn, có thể chấp nhận thử bằng phương pháp thuỷ lực.

Đồng thời, phải chắc chắn không có hiện tượng bất thường nào xảy ra trong thời điểm tác động và sau tác động.

Điều 140. Thử thiết bị cảnh báo

1. Thiết bị cảnh báo của lò hơi

Phải đảm bảo các thiết bị cảnh báo để phát hiện những bất thường trong hệ thống điều khiển, áp suất, nhiệt độ... hoạt động bình thường.

a) Phương pháp thử:

(1) Đảm bảo rằng tín hiệu cảnh báo xuất hiện tại giá trị đã chỉnh định bằng cách cho hoạt động thực hoặc bằng tín hiệu mô phỏng đưa vào bộ phát hiện.

(2) Các hiện tượng phải được cảnh báo được chọn phù hợp cho hệ thống cấp nước, hệ thống nhiên liệu, hệ thống quạt gió, hệ thống hơi và...

(3) Trị số cảnh báo của thiết bị phải được thiết lập sao cho có đủ thời gian để thực hiện các biện pháp khẩn cấp để xử lý khi xuất hiện cảnh báo trong quá trình vận hành.

b) Tiêu chí đánh giá:

Thiết bị cảnh báo phải làm việc tin cậy tại giá trị thiết kế và xuất hiện đúng lúc yêu cầu.

2. Thiết bị cảnh báo tua-bin hơi

Phải đảm bảo các thiết bị cảnh báo để phát hiện những bất thường trong hệ thống điều khiển, áp suất, nhiệt độ... hoạt động bình thường.

a) Phương pháp thử:

(2) Các hiện tượng phải được cảnh báo được chọn phù hợp cho tua-bin hơi, hệ thống dầu bôi trơn ổ trục, hệ thống ngưng hơi, hệ thống trích hơi...

(3) Trị số cảnh báo của thiết bị phải được thiết lập sao cho có đủ thời gian thực hiện các biện pháp khẩn cấp để xử lý khi xuất hiện cảnh báo trong quá trình vận hành.

b) Tiêu chí đánh giá:

Thiết bị cảnh báo phải làm việc tin cậy tại giá trị thiết kế và xuất hiện đúng lúc yêu cầu.

3. Thiết bị cảnh báo tua-bin khí

Phải đảm bảo các thiết bị cảnh báo để phát hiện những bất thường trong hệ thống điều khiển, áp suất, nhiệt độ... hoạt động bình thường.

a) Phương pháp thử:

(2) Các hiện tượng phải được cảnh báo được chọn phù hợp cho tua-bin khí, hệ thống dầu bôi trơn ổ trục, hệ thống nước làm mát, và...

(3) Trị số cảnh báo của thiết bị phải được thiết lập sao cho có đủ thời gian thực hiện các biện pháp khẩn cấp để xử lý khi xuất hiện cảnh báo trong quá trình vận hành.

b) Tiêu chí đánh giá:

Thiết bị cảnh báo phải làm việc tin cậy tại giá trị thiết kế và xuất hiện đúng lúc yêu cầu.

Điều 141. Thử liên động

1. Liên động lò hơi

Đảm bảo liên động làm sạch buồng đốt và liên động cắt nhiên liệu chính (MFT) hoạt động theo đúng trình tự cài đặt và hoạt động không bị trở ngại.

(1) Liên động làm sạch buồng đốt

Đảm bảo rằng công đoạn thổi sạch buồng đốt chỉ làm việc khi điều kiện khởi động đã sẵn sàng và tín hiệu “Thông thổi buồng đốt” xuất hiện vào thời điểm được cài đặt của bộ đếm thời gian. Bên cạnh đó, đảm bảo rằng MFT chỉ được cài đặt sau khi kết thúc việc thổi buồng đốt (MFT sẽ không được cài đặt lại cho đến khi việc thổi buồng đốt kết thúc), tất cả các van cắt nhiên liệu được mở và thiết bị đánh lửa đã có thể làm việc.

(2) Liên động MFT

Đảm bảo rằng hệ thống nhiên liệu đã bị cắt và hoạt động của thiết bị và van liên quan là chính xác thông qua hoạt động thực tế hoặc theo tín hiệu mô phỏng các dữ kiện về các sự cố khác nhau (ví dụ, mức nước bao hơi thấp bất thường, áp suất cao trong buồng lửa, tất cả các quạt gió bị ngừng, mất nhiên liệu).

Thí nghiệm này phải thực hiện trong quá trình ngừng lò trừ trường hợp thấy cần thiết được thực hiện trong quá trình vận hành vì lý do an toàn.

Các liên động phải hoạt động theo trình tự đã được đặt trước. Đồng thời, mỗi tác động của liên động phải có tín hiệu cảnh báo và chỉ báo nhận dạng kèm theo.

2. Liên động tua-bin hơi

Đảm bảo rằng van Stop chính, van Stop quá nhiệt trung gian... đóng tức thời khi có sự cố tua-bin (ví dụ ngừng máy khi có tín hiệu một trong các sự cố sau: áp suất dầu bôi trơn ổ trục thấp, chân không bình ngưng thấp, nhiệt độ hơi thoát cao, di trục...).

Các liên động phải hoạt động theo trình tự đã được đặt trước. Đồng thời, mỗi tác động của liên động phải có tín hiệu cảnh báo và chỉ báo nhận biết bảo vệ đã tác động.

3. Liên động tua-bin khí

Đảm bảo van Stop nhiên liệu đóng khi có các sự cố khác nhau của tua-bin (ví dụ, áp suất dầu ổ trục thấp, nhiệt độ khói thoát cao)

Phải kiểm tra liên động làm sạch buồng đốt trước khi đánh lửa khởi động. Thí nghiệm này phải được tiến hành trong quá trình ngừng máy trừ trường hợp thấy cần thiết phải thực hiện trong quá trình vận hành vì lý do an toàn.

4. Liên động thiết bị phụ của tua-bin

(1) Tự động khởi động bơm dầu phụ của tua-bin

Thực hiện thí nghiệm tự động khởi động bơm dầu phụ khi áp suất đầu ra bơm dầu chính thấp hoặc áp suất dầu bôi trơn ổ trục thấp. Thí nghiệm này được thực hiện để xác nhận rằng bơm dầu phụ tự động khởi động đúng trị số đã cài đặt và không có hiện tượng bất thường nào trong việc khởi động khi sử dụng van thí nghiệm trong quá trình vận hành không tải tua-bin hoặc thí nghiệm bằng áp suất thực tế giảm thấp khi ngừng tua-bin.

(2) Tự động khởi động bơm dầu sự cố

Thực hiện thí nghiệm như đối với bơm dầu phụ. Tuy nhiên, trong trường hợp không tạo được hoạt động thực thì thực hiện thí nghiệm trong quá trình ngừng tua-bin.

5. Liên động cấp than

Vận hành hệ thống nhận và cấp than và đảm bảo rằng các thiết bị liên quan đến hệ thống nhận và cấp than được ngừng an toàn bằng cách cho từng thiết bị bảo vệ hoạt động thực tế hoặc theo tín hiệu mô phỏng đầu vào cho mỗi thiết bị bảo vệ.

6. Liên động xử lý khói thoát

Vận hành thiết bị xử lý khói thoát và đảm bảo rằng các thiết bị xử lý khói thoát đã liên động ngừng an toàn thông qua hoạt động thực tế của mỗi thiết bị bảo vệ hoặc theo tín hiệu mô phỏng đầu vào ở mỗi thiết bị bảo vệ. Các liên động phải hoạt động theo trình tự đã được đặt trước. Đồng thời, mỗi tác động của liên động phải có tín hiệu cảnh báo và chỉ báo nhận biết bảo vệ đã tác động.

7. Liên động toàn tổ máy

Đảm bảo rằng khi vận hành ở mức tải thấp, các thiết bị an toàn bảo vệ cho thiết bị chính hoạt động đúng chức năng, thiết bị liên động ngừng hoặc khởi động và các van hoạt động đúng bằng hoạt động thực tế hoặc theo tín hiệu mô phỏng đầu vào các sự cố khác nhau ở lò hơi, tua-bin hơi, hoặc tua-bin khí. Các liên động phải hoạt động theo trình tự đã được đặt trước. Đồng thời, mỗi tác động của liên động phải có tín hiệu cảnh báo và chỉ báo nhận biết liên động đã tác động.

Điều 142. Thí nghiệm giải làm việc của bộ điều tốc

Xác định giải tốc độ (giới hạn trên và giới hạn dưới) mà bộ điều tốc có thể điều chỉnh khi tua-bin hơi vận hành không tải. Cho tua-bin hơi vận hành không tải và thay đổi đầu ra của bộ điều tốc tới giới hạn dưới. Sau đó, xác định tốc độ quay của tua-bin hơi ở điều kiện đó. Cũng như vậy, thay đổi bộ điều tốc tới giới hạn trên. Xác định tốc độ quay của tua-bin hơi ở điều kiện đó. Giới hạn làm việc của bộ điều tốc phải giống như thiết kế.

Điều 143. Thử vượt tốc

Thử vượt tốc bằng cách để tua-bin làm việc không tải, đặt bộ điều tốc ở giới hạn trên của vùng làm việc, sau đó từ từ tăng tốc độ tua-bin cho tới khi bảo vệ ngừng khẩn cấp tua-bin tác động. Xác định và ghi tốc độ quay khi bảo vệ tác động.

Các liên động phải hoạt động theo trình tự đã được đặt trước. Đồng thời, mỗi tác động của liên động phải có tín hiệu cảnh báo và chỉ báo nhận biết sự tác động.

Điều 144. Thí nghiệm sa thải phụ tải

Đảm bảo rằng các chức năng của bộ điều tốc hoạt động tốt và không có bất thường nào đối với tốc độ quay của tua-bin, điện áp máy phát... khi tiến hành sa thải phụ tải. Đảm bảo tua-bin và máy phát được chuyển về chế độ vận hành không tải bình thường.

Điều này không áp dụng đối với tổ máy có máy phát điện kiểu cảm ứng.

1. Máy phát điện tua-bin hơi

Đối với các van liên quan, trước khi thí nghiệm sa thải phụ tải phải cho các van hoạt động thử và, đảm bảo rằng tất cả các van đều hoạt động tốt.

Tiến hành thí nghiệm sa thải phụ tải lần lượt theo bốn mức công suất: 25% tải định mức hoặc tải nhỏ nhất mà vẫn vận hành ổn định, 50%, 75% và 100% phụ tải định mức.

Trước khi sa thải phụ tải, kiểm tra nhiệt độ hơi, áp suất hơi, lưu lượng hơi bằng quan sát trực tiếp các đồng hồ đo lường đảm bảo rằng không phát hiện thấy bất thường nào về các thông số chế độ vận hành của tua-bin và máy phát điện (tăng điện áp máy phát)... Sau khi sa thải cho đến tải bằng không, đảm bảo rằng không có bất thường nào xảy ra.

Khi chuyển sang tốc độ ổn định, mọi việc đều bình thường ở mọi công đoạn và tất cả các thiết bị riêng lẻ đều vận hành đúng. Trong khi thí nghiệm, các thông số vận hành biến đổi trong phạm vi cho phép không ảnh hưởng đến an toàn của tổ máy.

Đảm bảo rằng tốc độ tua-bin không đạt đến tốc độ vượt tốc và sự tác động liên tục của bộ điều tốc không gây ra dao động.

2. Máy phát điện tua-bin khí (không áp dụng cho các thiết bị tổ hợp chung với máy phát)

Thực hiện giống như mục 1 đối với máy phát điện tua-bin hơi, trừ các điều dưới đây:

(1) Tiến hành thí nghiệm sa thải phụ tải đối với tua-bin khí trong điều kiện nhiệt độ không khí ngoài trời gần với nhiệt độ thiết kế để đánh giá công suất đầu ra của máy phát điện tua-bin khí.

(2) Nếu thí nghiệm sa thải phụ tải 100% công suất hoặc công suất trung gian ở điều kiện thiết kế không thực hiện được thì chấp nhận thí nghiệm sa thải phụ tải ở điều kiện thực tế.

Trong trường hợp này, tiến hành ngay thí nghiệm sa thải phụ tải và ghi lại các thông số có liên quan, ngay khi có thể thực hiện được thí nghiệm sa thải phụ tải.

(3) Trong trường hợp xét thấy kết quả thí nghiệm sa thải phụ tải của tua-bin khí cùng loại chấp nhận được, có thể xác nhận mức tăng tối đa của tốc độ quay dựa trên biểu đồ vận hành của tua-bin khí được lấy làm cơ sở và kết quả thí nghiệm của tua-bin khí cùng loại sau khi tiến hành thí nghiệm sa thải phụ tải tại công suất thích hợp.

Khi chuyển sang tốc độ ổn định, mọi việc đều bình thường ở mọi công đoạn và tất cả các thiết bị riêng lẻ đều vận hành đúng. Trong khi thí nghiệm các thông số vận hành biến đổi trong phạm vi cho phép không ảnh hưởng đến an toàn của tổ máy.

Điều 145. Thí nghiệm mang tải

1. Tổ máy phát điện tua-bin hơi

Kiểm tra bằng mắt và bằng các thiết bị đo lắp đặt cố định đảm bảo rằng không có bất thường đối với bất kỳ bộ phận nào khi tua-bin máy phát vận hành ở mức tải 100%.

Đảm bảo rằng không có bất thường ở tất cả mọi bộ phận khi lò hơi được vận hành liên tục 100% năng suất với các thông số nhiệt độ và áp suất hơi gần định mức trong 72 giờ liên tục. Khi đó, lò hơi được coi là đã qua thí nghiệm mang tải nếu không có bất thường.

Trong trường hợp có đốt phụ, khi chuyển sang vận hành ở chế độ đốt chính, việc tiếp tục vận hành bằng đốt phụ được duy trì trong khoảng thời gian thích hợp nếu không phát hiện bất thường tại bất kỳ bộ phận nào. Trong trường hợp đó, liên quan đến tua- bin, lò hơi, thiết bị phụ v.v... cần xác định xem vị trí các điểm đo có đặt thích hợp không, áp dụng phương pháp đo nào, thiết bị đo có được chỉnh định đầy đủ không và việc vận hành có theo đúng đặc tính kỹ thuật thiết kế hay không.

Công tác lắp đặt thiết bị phải thực hiện theo đúng đặc tính kỹ thuật và đáp ứng các yêu cầu kỹ thuật. Các thông số vận hành của tất cả các bộ phận thiết bị cơ và điện đều phù hợp. Nồng độ của khói thải phải phù hợp với quy chuẩn về phát thải hiện hành.

2. Tổ máy phát điện tua-bin khí

Thực hiện giống như mục 1 đối với máy phát điện tua-bin hơi, trừ các điểm dưới đây:

(1) Thực hiện thí nghiệm mang tải của tua-bin khí trong điều kiện nhiệt độ ngoài trời gần sát với nhiệt độ thiết kế để đảm bảo 100% tải của tua-bin.

(2) Khi thực hiện thí nghiệm mang tải ở mức 100% gặp khó khăn, nếu xét thấy kết quả thí nghiệm tại công suất thực tế có thể chấp nhận được thì thực hiện thí nghiệm mang tải ở mức đó. Trong trường hợp này, tiến hành thí nghiệm mang tải ngay khi có thể.

(3) Trong trường hợp xét thấy kết quả thí nghiệm tải đối với tua-bin khí cùng loại chấp nhận được, có thể khẳng định trạng thái của thiết bị dựa trên cơ sở của biểu đồ phụ tải của tua-bin khí liên quan và kết quả thí nghiệm của tua-bin khí cùng loại sau khi tiến hành thí nghiệm tải tại hiệu suất thích hợp.

(4) Phải đo khói thải (các SOx, NOx).

Công tác lắp đặt thiết bị phải thực hiện theo đúng đặc tính kỹ thuật của thiết bị và đáp ứng các yêu cầu kỹ thuật. Các thông số vận hành của tất cả các bộ phận thiết bị cơ và điện đều phù hợp. Nồng độ của khói thải phải phù hợp với quy chuẩn phát thải hiện hành.

Điều 146. Các quy định khác

1. Tua-bin khí dưới 10 MW được lắp ráp tại nhà máy sản xuất

Kiểm định hoàn thành cho tua-bin khí dưới 10 MW dựa theo các kết quả thí nghiệm của nhà chế tạo. Trong trường hợp chủ sở hữu khẳng định chất lượng kiểm tra tại nhà máy chế tạo là thích hợp, có thể thí nghiệm mang tải ở công suất thích hợp.

2. Các kiểm định khác

Tiến hành thêm các kiểm định khác do chủ sở hữu xét thấy cần thiết về mặt an toàn đối với tình trạng của thiết bị.

Mục 3. CÁC THIẾT BỊ ĐIỆN

Điều 147. Kiểm tra bằng mắt

1. Kiểm tra nối đất

Kiểm tra bằng mắt thường để khẳng định dây nối đất đã được nối với thiết bị.

2. Các biện pháp đối với phần có điện

Kiểm tra thông qua tài liệu hoặc kiểm tra bằng mắt thường để khẳng định rằng phần mang điện của thiết bị có điện áp không để nhân viên dễ tiếp cận.

3. Thiết bị bảo vệ

Kiểm tra bằng mắt để khẳng định rằng các thiết bị bảo vệ máy phát và máy bù đồng bộ đã được lắp đặt đúng.

(1) Quá dòng hoặc sự cố chạm đất xuất hiện tại mạch xoay chiều có điện áp cao hơn 600 V hoặc mạch một chiều có điện áp cao hơn 750 V.

(2) Quá dòng xảy ra ở máy phát điện.

(3) Sự cố nội bộ xảy ra tại máy phát có công suất ≥ 12 MVA.

(4) Mòn nghiêm trọng hoặc tăng nhiệt độ trục tua-bin có công suất > 10 MW.

(5) Sự cố nội bộ xuất hiện tại máy bù đồng bộ có công suất ≥ 12 MVAr.

Điều 148. Đo điện trở nối đất

Đo giá trị điện trở nối đất của nhà máy điện bằng thiết bị kiểm tra điện trở, như thiết bị đo điện trở nối đất hiển thị trực tiếp hoặc tương tự. Đối với hệ thống nối đất dạng lưới, có thể đo giá trị điện trở bằng phương pháp điện áp thấp. Giá trị điện trở nối đất phải không lớn hơn 10Ω.

Điều 149. Đo điện trở cách điện

Đo điện trở cách điện của mạch xoay chiều có điện áp thấp hơn 600 V hoặc mạch một chiều có điện áp thấp hơn 750 V đặc biệt cần thiết (ví dụ mạch kích thích máy phát…) và toàn bộ mạch xoay chiều có điện áp cao hơn 600 V hoặc mạch một chiều có điện áp cao hơn 750 V. Đối với mạch xoay chiều có điện áp cao hơn 600 V hoặc mạch một chiều có điện áp cao hơn 750 V, phải thực hiện đo điện trở cách điện trước và sau thí nghiệm độ bền chất điện môi.

Thí nghiệm được thực hiện với “giá trị 1 phút” bằng cách sử dụng thiết bị thí nghiệm điện trở cách điện có điện áp 500 V cho thiết bị có điện áp thấp hơn 600 V xoay chiều hoặc điện áp thấp hơn 750 V một chiều và thiết bị thí nghiệm điện trở cách điện có điện áp 1.000 V cho thiết bị và mạch có điện áp cao hơn 600 V xoay chiều hoặc cao hơn 750 V một chiều.

Phải thoả mãn giá trị sau:

1. Mạch xoay chiều có điện áp thấp hơn 600 V hoặc mạch một chiều có điện áp thấp hơn 750 V: Lớn hơn hoặc bằng 0,5 MΩ.

2. Mạch xoay chiều có điện áp cao hơn 600 V hoặc mạch một chiều có điện áp cao hơn 750 V: Mạch được thí nghiệm là cách điện với đất.

Điều 150. Thí nghiệm độ bền chất điện môi

Tiến hành thí nghiệm điện áp đối với mạch xoay chiều có điện áp cao hơn 600 V hoặc mạch một chiều có điện áp cao hơn 750 V theo chỉ dẫn trong Phụ lục phù hợp với điện áp làm việc của mạch và thiết bị.

Sau khi đặt điện áp thí nghiệm liên tục trong thời gian 10 phút, đảm bảo không có bất thường đối với cách điện trong suốt quá trình thí nghiệm.

Điều 151. Thí nghiệm thiết bị bảo vệ

Đối với mỗi thiết bị bảo vệ dưới đây, tiến hành thí nghiệm bằng cách mô phỏng các chức năng của rơle hoặc theo vận hành thực tế rơle.

1. Bảo vệ tự động cắt mạch do quá dòng hoặc sự cố chạm đất trong mạch xoay chiều có điện áp cao hơn 600 V hoặc mạch một chiều có điện áp cao hơn 750 V;

2. Bảo vệ tự động cắt máy phát điện có công suất ≥ 12 MVA khi quá dòng;

3. Bảo vệ tự động cắt máy phát điện có công suất ≥ 12 MVA khi sự cố nội bộ trong máy phát;

4. Bảo vệ tự động cắt máy phát điện có công suất > 10 MW khi gối đỡ tua-bin hơi mòn nghiêm trọng hoặc tăng nhiệt độ;

5. Bảo vệ tự động cắt máy bù đồng bộ công suất ≥ 12 MVA khi sự cố nội bộ trong máy bù đồng bộ.

Máy cắt liên quan, thiết bị báo sự cố, thiết bị cảnh báo của máy cắt phải vận hành tốt.

Điều 152. Thí nghiệm thiết bị bảo vệ đối với khí hydro và hệ thống dầu chèn

Tiến hành thí nghiệm này theo các mục sau trong quá trình ngừng tua-bin máy phát.

1. Độ tinh khiết khí hydro giảm thấp

Đảm bảo rằng bộ chỉ thị sự cố và cảnh báo độ tinh khiết khí hydro thấp xuất hiện thông qua máy đo độ tinh khiết khí hydro hoặc mô phỏng chuẩn xác.

2. Áp suất hydro cao hoặc thấp

Đảm bảo rằng bộ chỉ thị sự cố và cảnh báo về áp suất hydro bất thường làm việc đúng.

3. Áp suất thấp đầu ra của bơm dầu chèn chính

Đảm bảo bộ chỉ thị sự cố và cảnh báo áp suất đầu ra của bơm dầu chèn giảm thấp xuất hiện bằng cách mở van thử cho tác động tiếp điểm áp suất để bơm dầu chèn sự cố tự động khởi động.

Đảm bảo thiết bị bảo vệ liên quan hoạt động tin cậy, bộ chỉ thị sự cố và cảnh báo liên quan làm việc chính xác.

Điều 153. Thí nghiệm thiết bị bảo vệ hệ thống làm mát stator máy phát

Tiến hành thí nghiệm này trong quá trình ngừng máy. Đảm bảo rằng bộ chỉ thị sự cố và cảnh báo làm việc chính xác và để bơm làm mát dự phòng tự động khởi động rơle bằng tay hoặc hoạt động thực tế phát hiện bất thường đối với hệ thống làm mát stato. Đảm bảo rơle bảo vệ liên quan hoạt động tin cậy, bộ chỉ thị sự cố cảnh báo sự cố liên quan làm việc chính xác.

Điều 154. Thử liên động tổ máy

Như “Điều 141 Thử liên động tổ máy”.

Điều 155. Thí nghiệm sa thải phụ tải (bộ điều tốc) Như “Điều 144. Thí nghiệm sa thải phụ tải”

Điều 156. Thí nghiệm mang tải

Như “Điều 145 Thí nghiệm mang tải”.

Điều 157. Đo độ ồn và độ rung

Đo độ ồn và độ rung tại ranh giới của nhà máy điện

Độ ồn và độ rung phải nằm trong giới hạn cho phép theo các quy định pháp luật hiện hành.

Chương 4

KIỂM ĐỊNH ĐỊNH KỲ

Mục 1. QUY ĐỊNH CHUNG

Điều 158. Quy định chung

1. Kiểm định định kỳ phải được thực hiện để phát hiện các hư hỏng, biến dạng, ăn mòn và những hiện tượng bất thường của các thiết bị nhà máy nhiệt điện nhằm xác nhận tình trạng thiết bị và khả năng vận hành định kỳ sau khi bắt đầu vận hành thiết bị.

2. Đối với các bình chịu áp lực chỉ được kiểm định theo "Quy định về bình chịu áp lực và danh mục các tài liệu liên quan".

3. Đối với thiết bị cắt mạch, máy biến áp... trong nhà máy nhiệt điện, các hạng mục kiểm định phải tuân thủ theo các Điều quy định liên quan tại Phần II.

Điều 159. Chu kỳ kiểm định

1. Chu kỳ tiến hành kiểm định được nêu ở dưới đây. Tuy nhiên, chu kỳ kiểm định có thể được kéo dài và thực hiện vào một thời gian được cơ quan chức năng có thẩm quyền chấp nhận trên cơ sở xem xét tình trạng cụ thể của thiết bị.

(1) Lò hơi, bộ quá nhiệt độc lập, bộ tích hơi và các thiết bị phụ của chúng: không quá 6 năm.

(2) Tua-bin hơi và các thiết bị phụ của chúng: không quá 6 năm.

(3) Tua-bin khí và thiết bị phụ của chúng.

Chủ sở hữu quyết định chu kỳ kiểm định dựa trên hướng dẫn của nhà chế tạo, trong trường hợp không có hướng dẫn thì chu kỳ kiểm định được quy định như sau:

a) Chu kỳ 2 năm cho các tua-bin có công suất phát ≥ 10 MW. b) Chu kỳ 3 năm cho các tua-bin có công suất phát <10 MW.

(4) Máy phát, động cơ và thiết bị phụ của chúng: không quá 6 năm.

Mục 2. THIẾT BỊ CƠ NHIỆT

Điều 160. Lò hơi

1. Bao hơi (kể cả bình xả để khởi động tắt)

Kiểm tra bằng mắt trong bao hơi và thực hiện thí nghiệm thẩm thấu để phát hiện vết nứt các mối hàn (sau đây gọi tắt là PT) thân bao hơi sau khi đã tháo rời một số bộ phân ly hơi cần thiết. Không cần tháo rời bộ phân ly hơi đã được hàn vào bao hơi.

2. Bao nước

Kiểm tra bằng mắt bên trong bao nước và thực hiện PT với các mối hàn thân bao nước sau khi đã tháo rời các thiết bị cần thiết ở bên trong nếu có. Không cần tháo rời với các thiết bị ở bên trong đã được hàn với bao hơi.

3. Ống góp

Kiểm tra bên ngoài ống góp và đai nâng ống góp. Chọn ít nhất 2 ống góp đại diện kiểm tra bên trong. Không cần dỡ bỏ vật liệu bảo ôn đắp trên ống góp.

4. Ống

(1) Ống sinh hơi

Kiểm tra bên ngoài ống sinh hơi trong buồng lửa.

Nếu không áp dụng các biện pháp chống mài mòn, cần phải đo độ dày của ống tại các điểm điển hình của ống mà ở đó có nguy cơ mài mòn cao ngoại trừ trường hợp lò hơi sử dụng nhiên liệu đốt là dầu, khí hay dịch đen.

Với lò hơi sử dụng nhiên liệu đốt là dịch đen, đo độ dày ống tường đối với các ống không có lớp bọc, giàn giáo dựng đến mức đai cháy.

Với lò hơi sử dụng nhiên liệu đốt là dịch đen, đo độ dày ống ở phễu chảy xỉ tại các vị trí điển hình.

(2) Ống quá nhiệt, Ống quá nhiệt trung gian, Ống hâm nước

Kiểm tra mặt ngoài ống quá nhiệt, ống quá nhiệt trung gian, ống hâm nước. Nếu không áp dụng các biện pháp chống ăn mòn, cần tiến hành kiểm tra bằng cách sờ vào các ống quá nhiệt, ống quá nhiệt trung gian, ống hâm nước, ngoại trừ lò hơi sử dụng nhiên liệu đốt là dầu, khí và dịch đen. Nếu không áp dụng các biện pháp chống ăn mòn, đo độ dày của ống quá nhiệt, ống quá nhiệt trung gian, ống hâm nước, ngoại trừ lò hơi sử dụng nhiên liệu đốt là dầu, khí, dịch đen.

5. Van an toàn

Kiểm tra bằng cách tháo van an toàn chính và van xung lực điều khiển của bao hơi, bộ quá nhiệt, bộ quá nhiệt trung gian.

Thí nghiệm tác động:

Tăng áp suất hơi đến áp suất thiết kế hoặc lớn hơn rồi điều chỉnh tính năng hoạt động thực tế của van an toàn.

Thử tác động của van được thực hiện sau khi đã lắp ghép hoàn chỉnh trở lại. Thử hoạt động của van cũng có thể thực hiện bằng phương pháp thuỷ lực.

6. Van hơi chính, Van cấp nước chính của lò hơi

Trong trường hợp xảy ra ăn mòn lớn tại thân và mặt tĩnh của van, tháo van và kiểm tra.

7. Bơm tuần hoàn của lò hơi

Kiểm tra bên ngoài bơm tuần hoàn. Nếu cần thiết, cũng có thể tiến hành kiểm tra bằng tháo bơm.

Thử hoạt động bơm tuần hoàn của lò hơi.

Điều 161. Thiết bị phụ của lò hơi

1. Bơm cấp nước

Kiểm tra bên ngoài bơm cấp, nếu cần có thể tiến hành kiểm tra bằng tháo máy. Thử hoạt động bơm cấp nước.

2. Quạt (Quạt gió, Quạt khói, Quạt tuần hoàn khói, Quạt trộn khói)

Kiểm tra bên ngoài quạt gió. Nếu thấy cần thiết, cũng có thể kiểm tra bằng tháo máy. Thử hoạt động quạt (chạy thử).

3. Thiết bị đốt

Kiểm tra bên ngoài thiết bị đốt từ trong lò hơi.

4. Ống gắn với lò hơi

Căn cứ vào tình trạng của từng ống, thực hiện các biện pháp sau đây nếu cần thiết.

(1) Đo độ dày của ống theo chương trình đo lường do chủ sở hữu thiết lập.

(2) Tiến hành ước định tuổi thọ còn lại của ống dựa trên kết quả kiểm tra độ dày tiến hành ở lần kiểm tra định kỳ cuối cùng.

(3) Sửa đổi lại quy trình đo độ dày nếu thấy cần thiết.

Điều 162. Tua-bin hơi

1. Thân tua-bin

Mở nắp thân cao áp và trung áp, kiểm tra các bánh tĩnh và vòng chèn trục (labyrinth) đã được lắp đặt nhưng không được di chuyển chúng.

Mở nắp thân hạ áp, kiểm tra các bánh tĩnh và vòng chèn trục được lắp đặt nhưng không được tháo rời chúng.

Tiến hành thử nghiệm biến điện áp nếu cần thiết.

2. Rotor, đĩa động, cánh tua-bin

Cùng với việc mở thân máy, quay nhẹ roto và kiểm tra các bộ phận sau:

(1) Roto

(2) Đĩa động

(3) Cánh và mộng cánh

(4) Băng đa và dây đai xuyên cánh

Tiến hành thử nghiệm biến điện áp chất lỏng nếu cần thiết.

3. Bánh tĩnh, miệng phun, cánh tĩnh

Kiểm tra miệng phun tại tầng thứ nhất phần trên của tầng cao áp và trung áp. Kiểm tra bánh tĩnh lắp thân máy.

Tiến hành thử nghiệm PT nếu cần thiết.

4. Gối đỡ

Kiểm tra bên ngoài gối đỡ trục tua-bin

Tháo ổ trục và kiểm tra bên trong.

5. Van chính: van stop hơi mới, van stop quá nhiệt trung gian, van điều chỉnh

Tháo van và kiểm tra ty van, thân van, mặt làm kín của van... Thử nghiệm PT nếu cần thiết.

6. Thiết bị dừng khẩn cấp

Kiểm tra bên ngoài thiết bị dừng khẩn cấp, thiết bị cắt máy.

Trong trường hợp kiểm tra có tháo máy, phải thử tác động của thiết bị dừng khẩn cấp sau khi đã lắp ráp lại.

7. Bình ngưng

Mở nắp hộp nước bình ngưng, kiểm tra bằng mắt bên trong các ống bình ngưng và đến ống xiphông nếu có thể.

Điều 163. Thiết bị phụ của tua-bin

Ống hơi nối với tua-bin

Căn cứ vào tình trạng của từng ống, thực hiện các biện pháp sau đây đối với độ dày ống nếu cần thiết:

1. Đo độ dày của ống theo chương trình đo lường do chủ sở hữu thiết lập.

2. Tiến hành ước định tuổi thọ còn lại của ống dựa trên kết quả kiểm tra độ dày tiến hành ở lần kiểm tra định kỳ cuối cùng.

3. Sửa đổi lại quy trình đo độ dày nếu thấy cần thiết.

Điều 164. Tua-bin khí (đốt trong)

1. Máy nén cung cấp khí đốt và các thiết bị phụ trợ

Thiết bị phụ trợ của máy nén khí đốt trong là thiết bị cung cấp khí đốt đã nén vào tua- bin khí tuỳ theo thuộc tính của máy nén khí

(1) Máy nén khí

Tháo rời và kiểm tra: nếu việc tháo rời kiểm tra được tiến hành định kỳ thì tùy theo thuộc tính của thiết bị, tiến hành kiểm tra muộn hoặc sớm khi thấy cần thiết.

Thử nghiệm bằng cách vận hành

(2) Bộ nhận khí, bộ làm lạnh khí, bộ tách dầu.

Kiểm tra bên ngoài bể chứa...

(3) Van an toàn

Kiểm tra bên ngoài van an toàn.

Tháo rời và tiến hành kiểm tra khi cần thiết do mòn nghiêm trọng thân van, mặt tĩnh, đuôi van, mặt làm kín van (mặt gương).

Phải thực hiện thử nghiệm tác động.

Trong trường hợp tháo rời và kiểm tra bằng tháo van thì thử nghiệm tác động chỉ thực hiện sau khi đã lắp ráp trở lại. Thử nghiệm tác động van cũng có thể thực hiện bằng tác động thuỷ lực.

(4) Ống

Kiểm tra bên ngoài với các ống chính.

2. Thân máy

[Với tua-bin khí mặt lắp ráp nằm ngang]

Tháo rời phần trên của thân máy và kiểm tra. Thử nghiệm PT và đo khe hở nếu cần thiết.

[Với tua-bin khí thân máy trụ]

Tháo rời máy nén khí, buồng đốt và tua-bin rồi tiến hành kiểm tra các thiết bị đó.

3. Rotor, bánh động, cánh tua-bin, khớp nối

[Tua-bin khí mặt lắp ráp nằm ngang]

Quay nhẹ roto và tiến hành kiểm tra các bộ phận sau:

(1) Roto

(2) Bánh động

(3) Cánh và mộng cánh

(4) Phần cài đặt vật gia trọng cân bằng

Thử nghiệm PT nếu cần thiết.

[Với tua-bin khí thân máy trụ]

Tháo dỡ thận trọng các bộ phận như rotor, bánh động, cánh... của máy nén khí và tua-bin và kiểm tra các thiết bị đó.

Thử nghiệm PT nếu cần thiết.

4. Bánh tĩnh, miệng phun, cánh tĩnh

[Tua-bin khí mặt lắp ráp nằm ngang]

Tháo rời miệng phun ở phần trên và kiểm tra. Thử nghiệm PT nếu cần thiết.

[Tua-bin khí thân máy trụ]

Tiến hành tháo rời các bộ phận như roto, bánh tĩnh, cánh tua-bin, bộ nén khí và tua- bin và tiến hành kiểm tra các thiết bị đó.

Thử nghiệm PT... nếu cần thiết.

5. Gối đỡ

[Tua-bin khí mặt lắp ráp nằm ngang] Kiểm tra mặt ngoài của gối đỡ

Kiểm tra bằng tháo máy khi tháo roto nếu cần thiết.

[Thân tua-bin]

Tháo rời gối đỡ và kiểm tra.

6. Bộ dừng khẩn cấp

[Tua-bin khí mặt lắp ráp nằm ngang]

Kiểm tra bên ngoài bộ dừng khẩn cấp, thiết bị cắt máy

Thử nghiệm vận hành trên thiết bị dừng khẩn cấp.

7. Hộp giảm tốc

[Với tua-bin khí thân máy trụ]

Tiến hành mở hoặc tháo rời để kiểm tra.

Tiến hành thử nghiệm vận hành sau khi đã lắp ráp lại.

Điều 165. Tua-bin khí (đốt ngoài)

Ngoại trừ bộ giãn nở khí thải, thực hiện việc kiểm tra đúng theo đề xuất cho bảng này.

1. Thân máy

Tháo rời phần trên của thân máy và tiến hành kiểm tra. Nếu cần thiết phải kiểm tra, tháo rời bánh tĩnh và râu chèn.

2. Roto, bánh động, cánh tuabin, khớp nối

Nhấc roto và kiểm tra các bộ phận sau:

(1) Roto

(2) Bánh động

(3) Cánh động tua-bin và mộng cánh. Thử nghiệm PT nếu cần thiết.

3. Bánh tĩnh, vòi phun, cánh tĩnh

Nếu cần thiết, tháo rời bánh tĩnh ra khỏi thân máy và kiểm tra. Thử nghiệm PT nếu cần thiết.

4. Gối đỡ

Tháo rời gối đỡ và kiểm tra.

5. Hộp giảm tốc

Kiểm tra bằng mở máy hoặc tháo rời ở mỗi lần kiểm tra định kỳ.

Thử nghiệm vận hành: thử nghiệm vận hành sau khi đã lắp ráp lại.

6. Van dừng máy khẩn cấp

Tiến hành kiểm tra thân van, chân van, đuôi van và độ kín của van

7. Thiết bị dừng khẩn cấp

Kiểm tra mặt ngoài của thiết bị dừng khẩn cấp, thiết bị cắt máy... Tiến hành thử nghiệm vận hành trên thiết bị dừng khẩn cấp.

Điều 166. Bộ quá nhiệt độc lập

1. Bộ quá nhiệt độc lập

Kiểm tra bằng mắt bề mặt phía ngoài của các dàn ống. Mở lỗ để kiểm tra ống góp.

Chọn các đoạn ống điển hình để kiểm tra hoặc cắt mẫu kiểm tra nếu cần thiết.

2. Thiết bị đốt dầu nặng, quạt đẩy, thiết bị thổi bụi, thiết bị nhận hơi (kể cả bộ phân ly nước xả)

Kiểm tra bằng mắt bề ngoài ống. Mở lỗ kiểm tra ở ống góp.

Lựa chọn các đoạn ống điển hình sau đó kiểm tra hoặc kiểm tra sau khi cắt mẫu nếu cần thiết.

3. Ống gắn với bộ quá nhiệt độc lập

Căn cứ vào tình trạng của từng ống, thực hiện các biện pháp sau đây đối với độ dày ống nếu cần thiết:

(1) Đo độ dày của ống theo chương trình đo lường do Chủ sở hữu thiết lập.

(2) Tiến hành ước định tuổi thọ còn lại của ống dựa trên kết quả kiểm tra độ dày ở lần kiểm tra định kỳ cuối cùng, hoặc kiểm tra và xem xét bản đánh giá cuối cùng về tuổi thọ còn lại.

(3) Sửa lại chương trình đo độ dày nếu thấy cần thiết.

Điều 167-1. Bộ tích hơi

1. Bộ tích hơi

Kiểm tra bên trong.

Tháo các thiết bị bên trong ra và kiểm tra mỗi lần tiến hành kiểm tra định kỳ.

2. Ống gắn với bộ tích hơi

Căn cứ vào tình trạng của từng ống, thực hiện các biện pháp sau đây đối với độ dày ống nếu cần thiết

(1) Đo độ dày của ống theo chương trình đo lường do chủ sở hữu thiết lập.

(2) Tiến hành ước định tuổi thọ còn lại của ống dẫn dựa trên kết quả kiểm tra độ dày ở lần kiểm tra định kỳ cuối cùng hoặc kiểm tra và xem xét bản đánh giá cuối cùng về tuổi thọ còn lại.

(3) Sửa đổi lại chương trình đo độ dày nếu thấy cần thiết.

Đối với thiết bị (ngoại trừ tua-bin khí dưới 10 MW và bộ giãn nở khí thải) đã được kiểm tra theo các phương pháp mô tả trong chương này, việc vận hành thử thách phải thực hiện ngay sau khi hoàn thành việc tái lắp ráp. Trong trường hợp này, vận hành thử thách với tải định mức nếu có thể.

Điều 167-2. Vận hành thử

Ngoại trừ các tua-bin có công suất nhỏ hơn 10 MW và lò giãn nở khí, các thiết bị được kiểm định theo quy định này phải được tiến hành chạy thử nghiệm ngay sau khi lắp đặt xong. Trong trường hợp này vận hành thử nghiệm với 100% công suất nếu có thể.

Mục 3. THIẾT BỊ ĐIỆN

Điều 168. Máy phát điện và máy bù đồng bộ

1. Bệ gối đỡ

Kiểm tra bên ngoài và kiểm tra sau khi mở nắp:

Kiểm tra hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

2. Bộ làm mát khí, làm mát không khí

Kiểm tra bên ngoài và kiểm tra sau khi mở nắp:

Kiểm tra hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

3. Stato

Kiểm tra bên ngoài và kiểm tra bằng tháo máy:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Rò rỉ dầu, rò rỉ nước.

(3) Đo điện trở cách điện của cuộn dây.

(4) Đo điện trở cách điện của thiết bị đo nhiệt độ.

4. Sứ xuyên

Kiểm tra bên ngoài và kiểm tra tháo ra, kiểm tra hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

5. Rôto

Kiểm tra bên ngoài và kiểm tra tháo ra:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo điện trở cách điện.

6. Chổi than rôto

Kiểm tra bên ngoài:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo điện trở cách điện.

7. Giá đỡ chổi than

Kiểm tra bên ngoài và tháo rời:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Kiểm tra lực nén lò xo chổi than.

8. Gối đỡ

Kiểm tra bên ngoài và kiểm tra mở nắp:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Rò rỉ dầu.

(3) Đo điện trở cách điện vị trí đặt gối đỡ và vật cách điện.

9. Bộ chèn khí cổ trục

Kiểm tra bên ngoài và bên trong:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo điện trở cách điện của vỏ, bulông và vòng đệm cách điện.

10. Thiết bị cảnh báo rò rỉ dầu và nước

Kiểm tra bên ngoài và bên trong: hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

Điều 169. Hệ thống kích thích (kiểu kết nối trực tiếp)

1. Máy phát xoay chiều và một chiều (không vành góp)

(1) Vỏ máy

Kiểm tra bên ngoài: kiểm tra bằng tháo máy: hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Stato

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Đo điện trở cách điện của cuộn dây.

(3) Rôto

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Đo điện trở cách điện của cuộn dây.

(4) Hộp chổi than

Kiểm tra bên ngoài và bên trong:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Đo áp lực của chổi than.

(5) Gối đỡ

Kiểm tra bên ngoài và bên trong:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Rò rỉ dầu;

c) Đo điện trở cách điện vị trí đặt gối đỡ và vật cách điện.

(6) Bộ làm mát không khí

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Siết chặt bulông.

(7) Bộ chỉnh lưu silicon

Kiểm tra bên ngoài và bên trong:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Đo độ dẫn điện và điện áp được chỉ định.

2. Máy kích từ xoay chiều (không chổi than)

(1) Vỏ máy

Kiểm tra bên ngoài/kiểm tra bằng tháo máy: Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Bộ chỉnh lưu Stato

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Thí nghiệm đổi chiều dòng điện và kiểm tra thyristo;

c) Đo điện trở;

d) Đo điện trở cách điện.

(3) Stato

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Đo điện trở cách điện của cuộn dây.

(4) Rôto

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Kiểm tra sau khi tháo rôto;

c) Đo điện trở cách điện của cuộn dây.

(5) Máy phát nam châm vĩnh cửu

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Đo điện trở cách điện.

(6) Gối đỡ

Kiểm tra bên ngoài và bên trong:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Rò rỉ dầu;

c) Đo điện trở cách điện vị trí đặt gối đỡ và vật cách điện.

(7) Dây dẫn của chổi than rôto

Kiểm tra bên ngoài: hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(8) Bộ làm mát không khí

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

a) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận;

b) Siết chặt bulông.

Điều 170. Hệ thống kích thích (kiểu kích thích độc lập)

1. Vỏ máy

Kiểm tra bên ngoài/kiểm tra bằng tháo máy: Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

2. Stato

Kiểm tra bên ngoài/kiểm tra bằng tháo máy:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo điện trở cách điện của cuộn dây.

3. Rôto

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Kiểm tra sau khi tháo rôto.

(3) Đo điện trở cách điện của cuộn dây.

4. Hộp chổi than

Kiểm tra bên ngoài và bên trong:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo áp lực của chổi than.

5. Gối đỡ

Kiểm tra bên ngoài và bên trong:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Rò rỉ dầu.

(3) Đo điện trở cách điện vị trí đặt gối đỡ và vật cách điện.

6. Động cơ cảm ứng

Tiến hành kiểm tra theo như Điều 173 về Động cơ.

Điều 171. Hệ thống kích thích (kiểu tĩnh)

1. Vỏ máy

Kiểm tra bên ngoài và bên trong: hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

2. Thiết bị chỉnh lưu bằng thyristor

Kiểm tra bên ngoài và kiểm tra bằng cách tháo máy

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

3. Bộ làm mát không khí

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy: Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

4. Thiết bị bảo vệ

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo điện trở cách điện.

Điều 172. Thiết bị phụ của máy phát

1.	Hệ thống kiểm soát khí hydro
	Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy
(1)	Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.
(2)	Đo điện trở cách điện của bộ sấy khí (lò điện).
(3)	Đo điện trở tiếp xúc đầu dây của bộ sấy khí.
2.	*Thiết bị cấp khí CO2*
	Kiểm tra bên ngoài và bên trong:
(1)	Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.
(2)	Đo điện trở tiếp xúc đầu dây của bộ sấy khí trong bộ thổi khí và bộ tách ẩm.
(3)	Đo điện trở tiếp xúc đầu dây của bộ thổi khí và bộ tách ẩm.
3.	*Thiết bị cấp khí nitơ*
	Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy: Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.
4.	Hệ thống kiểm soát dầu chèn
	Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:
(1)	Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.
(2)	Rò rỉ dầu.
(3)	Kiểm tra bơm và động cơ.
(4)	Đo điện trở cách điện và điện trở của bộ sấy.
5.	Hệ thống làm mát stato
	Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy
(1)	Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.
(2)	Kiểm tra bơm và động cơ.
6.	*Thiết bị nối đất trung tính*
	Kiểm tra bên ngoài và bên trong:
(1)	Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.
(2)	Đo điện trở cách điện.
(3)	Đo điện trở nối đất
7.	*Thiết bị chống sét*
	Kiểm tra bên ngoài:
(1)	Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo điện trở của bộ giới hạn dòng điện.

(3) Đo điện trở cách điện.

Điều 173. Động cơ

1. Stato

Kiểm tra bên ngoài/kiểm tra bằng cách mở nắp máy:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Đo điện trở của cuộn dây.

2. Rôto

Kiểm tra bên ngoài/kiểm tra bằng tháo máy: hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

3. Gối đỡ

Kiểm tra bên ngoài và bên trong: hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

4. Hệ thống làm mát

Kiểm tra bên ngoài/kiểm tra bằng cách tháo máy:

(1) Hư hại, phá huỷ bề mặt và trạng thái lắp đặt của mỗi bộ phận.

(2) Vệ sinh hệ thống làm mát.

Điều 174. Vận hành thử

Như Điều 167-2. Vận hành thử.

PHỤ LỤC

KIỂM TRA ĐỘ BỀN ĐIỆN MÔI

Việc kiểm tra độ bền điện môi có thể được tiến hành bằng cách đặt một điện áp thử lên mạch điện chính (đối với máy cắt ở trạng thái đóng). Phải kiểm tra để khẳng định rằng không có hiện tượng bất thường xảy ra bằng cách đặt điện áp thử trong vòng 10 phút như trong bảng dưới đây.

Bảng phụ lục I-1. Điện áp thí nghiệm chịu đựng

Cấp điện áp [kV]	Điện áp thí nghiệm [kV]	Diễn giải	Hệ thống nối đất
3	4,7	1,5 lần điện áp vận hành lớn nhất (3 * 1,05) [kV]	Cách ly
6	9,4	1,5 lần điện áp vận hành lớn nhất (6 * 1,05) [kV]	Cách ly
10	13,1	1,25 lần điện áp vận hành lớn nhất (10 * 1,05) [kV]	Cách ly
10	9,6	0,92 lần điện áp vận hành lớn nhất (10 * 1,05) [kV]	Hệ thống nối đất trực tiếp
15	19,6	1,25 lần điện áp vận hành lớn nhất (15 * 1,05) [kV]	Cách ly
15	14,4	0,92 lần điện áp vận hành lớn nhất (15 * 1,05) [kV]	Hệ thống nối đất trực tiếp
20	26,1	1,25 lần điện áp vận hành lớn nhất (20 * 1,05) [kV]	Hệ thống nối đất trực tiếp
35	45,7	1,25 lần điện áp vận hành lớn nhất (35 * 1,05) [kV]	Tất cả
110
110	143,8	1,25 lần điện áp vận hành lớn nhất (110 * 1,05) [kV]	Hệ thống nối đất trực tiếp
220	147,2	0,64 lần điện áp vận hành lớn nhất (220 * 1,05) [kV]	Hệ thống nối đất trực tiếp
500	336,0	0,64 lần điện áp vận hành lớn nhất (500 * 1,05) [kV]	Hệ thống nối đất trực tiếp

Khoảng thời gian đặt điện áp là 10 phút.

Khi có khó khăn trong thực hiện thử nghiệm độ bền điện môi, việc kiểm tra độ bền điện áp của điện môi có thể được thay thế bằng cách đặt điện áp hệ thống trong vòng 10 phút.

Kiểm tra độ bền điện áp của điện môi trong khi hoàn thành quá trình kiểm tra được định nghĩa là kết quả của giá trị điện áp thực tế có thể nhân với một hệ số dư.

Với các mức điện áp thấp, vì quá điện áp có một ảnh hưởng đáng kể, hệ số dư được chọn là 1,5. Tuy nhiên, khi mức điện áp tăng lên thì ảnh hưởng này là nhỏ đi, hệ số dư do đó sẽ được chọn ở một giá trị bé hơn. /.

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

BỘ CÔNG THƯƠNG

QCVN QTĐ-6 : 2009/BCT

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ KỸ THUẬT ĐIỆN

Tập 6

VẬN HÀNH, SỬA CHỮA TRANG THIẾT BỊ HỆ THỐNG ĐIỆN

National Technical Codes for Operating and Maintainance Power system facitilies

MỤC LỤC

Quyết định ban hành Quy chuẩn quốc gia về kỹ thuật điện

Lời nói đầu

Phần I. ĐIỀU KHOẢN CHUNG

Phần II. CƠ CẤU TỔ CHỨC

Chương 1. Nhiệm vụ và cơ cấu tổ chức

Chương 2. Nghiệm thu các thiết bị và công trình đưa vào vận hành

Chương 3. Chuẩn bị cán bộ công nhân viên

Chương 4. Sửa chữa trang thiết bị, nhà cửa và công trình theo kế hoạch tài liệu kỹ thuật

Chương 5. Kỹ thuật an toàn

Chương 6. An toàn về phòng chống cháy

Chương 7. Trách nhiệm thi hành quy phạm kỹ thuật vận hành

Phần III. MẶT BẰNG, NHÀ CỬA CỦA NHÀ MÁY ĐIỆN VÀ LƯỚI ĐIỆN

Chương 1. Mặt bằng

Chương 2. Nhà cửa, thiết bị kỹ thuật và vệ sinh của nhà máy điện và lưới điện

Phần IV. CÔNG TRÌNH THUỶ CÔNG, NGUỒN NƯỚC, HỆ THỐNG THUỶ LỰC

Chương 1. Quy định chung

Chương 2. Công trình thuỷ công và các thiết bị của công trình thuỷ công

Mục 1. Công trình thuỷ công

Mục 2. Kiểm tra tình trạng các công trình thuỷ công

Mục 3. Các thiết bị cơ khí của công trình thuỷ công

Chương 3. Quản lý nguồn nước trong các nhà máy điện, đảm bảo khí tượng và thuỷ văn

Mục 1. Điều tiết nước

Mục 2. Môi trường trong hồ chứa

Mục 3. Các hoạt động khí tượng thuỷ văn

Chương 4. Tua bin thuỷ lực

Phần V. CÁC THIẾT BỊ CƠ NHIỆT CỦA NHÀ MÁY ĐIỆN

Chương 1. Quy định chung

Chương 2. Vận chuyển và cung cấp nhiên liệu

Chương 3. Chế biến than bột

Chương 4. Lò hơi và thiết bị của lò

Chương 5. Tuabin hơi

Chương 6. Các thiết bị kiểu khối của nhà máy nhiệt điện

Chương 7. Tua bin khí

Chương 8. Máy phát diesel

Chương 9. Các thiết bị tự động và đo lường nhiệt

Chương 10. Xử lý nước và Hydrat hoá

Chương 11. Các đường ống và van

Chương 12. Các thiết bị phụ phần cơ - nhiệt

Chương 13. Thiết bị lọc bụi và lưu chứa tro xỉ

Phần VI. THIẾT BỊ ĐIỆN CỦA NHÀ MÁY ĐIỆN VÀ LƯỚI ĐIỆN

Chương 1. Quy định chung

Chương 2. Máy phát điện và máy bù đồng bộ

Chương 3. Động cơ điện

Chương 4. Máy biến áp, máy biến áp tự ngẫu và cuộn điện kháng có dầu

Chương 5. Hệ thống phân phối điện (HPĐ)

Chương 6. Hệ thống Ắc quy

Chương 7. Đường dây điện trên không (ĐDK)

Chương 8. Đường cáp điện lực

Chương 9. Bảo vệ rơ le và tự động điện (BRT)

Chương 10. Trang bị nối đất

Chương 11. Bảo vệ chống quá điện áp

Chương 12. Trang bị đo lường điện

Chương 13. Chiếu sáng

Chương 14. Trạm điện phân

Chương 15. Dầu năng lượng

Phần VII. CHỈ HUY ĐIỀU ĐỘ - THAO TÁC

Chương 1. Chỉ huy điều độ

Chương 2. Thao tác đóng cắt các thiết bị điện

Chương 3. Nhân viên vận hành

Chương 4. Các phương tiện chỉ huy điều độ và điều chỉnh công nghệ

Phần I

ĐIỀU KHOẢN CHUNG

Điều 1. Mục đích

Quy định này bao gồm các yêu cầu kỹ thuật cần được thực hiện trong quá trình vận hành và bảo dưỡng các công trình thuỷ công và thiết bị cơ khí phụ trợ của nhà máy thủy điện, thiết bị của nhà máy nhiệt điện, thiết bị điện trong lưới điện nhằm đảm bảo an toàn, bảo vệ môi trường và độ tin cậy của các phương tiện và thiết bị liên quan.

Điều 2. Phạm vi áp dụng

Quy chuẩn này áp dụng cho toàn bộ hệ thống lưới điện quốc gia Việt Nam, bao gồm tất cả các nhà máy điện, các trạm điện, mạng lưới điện và các phần tử nối với lưới điện quốc gia Việt Nam. Phạm vi áp dụng của Quy chuẩn kỹ thuật này như sau:

1. Đối với trang thiết bị lưới điện:

Các thiết bị có điện áp cao hơn 1000 V nối với lưới điện quốc gia Việt Nam.

áy thuỷ

ằng hoặc

2. Đối với các nhà máy thuỷ điện:

Các công trình thuỷ công và thiết bị điện của các nhà máy thuỷ điện được quy định tương ứng như sau:

a) Các công trình thuỷ công và các thiết bị phụ trợ của tất cả các nhà máy thuỷ điện ở Việt Nam và nối với lưới điện quốc gia Việt Nam, trừ những nhà máy thuỷ điện có đập đặc biệt quy định tại Nghị định số 143/2003/NĐ-CP ngày 28 tháng 11 năm 2003 của Chính phủ quy định chi tiết một số điều của Pháp lệnh khai thác và bảo vệ công trình thủy lợi;

b) Các thiết bị điện của các nhà máy điện ở Việt Nam và nối với lưới điện của Việt Nam, có công suất định mức bằng hoặc lớn hơn 30 MW.

3. Đối với các nhà máy nhiệt điện

Các thiết bị của các nhà máy nhiệt điện có công suất bằng hoặc lớn hơn 1000 kW ở Việt Nam và nối với lưới điện quốc gia Việt Nam.

Điều 3. Giải thích từ ngữ

Trong Quy chuẩn này các từ dưới đây được hiểu như sau:

1. “Cơ quan có thẩm quyền” là Bộ Công Thương hoặc cơ quan được uỷ quyền theo quy định pháp luật.

2. “Chủ sở hữu” là tổ chức hoặc cá nhân làm chủ các nhà máy điện hoặc lưới điện và có trách nhiệm pháp lý về vận hành các nhà máy điện và lưới điện đó.

Phần II

CƠ CẤU TỔ CHỨC

Chương 1

NHIỆM VỤ VÀ CƠ CẤU TỔ CHỨC

Điều 4. Chức năng nhiệm vụ

Nhiệm vụ cơ bản của các đơn vị thành phần trong hệ thống điện (bao gồm: các Công ty phát điện, truyền tải, phân phối, các Trung tâm điều độ, các Công ty Sửa chữa và Dịch vụ…) là:

1. Đảm bảo cung cấp năng lượng ổn định, tin cậy cho khách hàng theo các quy định của pháp luật hiện hành.

2. Duy trì chất lượng định mức của năng lượng sản xuất ra: tần số và điện áp của dòng điện, áp suất và nhiệt độ của hơi theo các quy định của pháp luật hiện hành.

3. Hoàn thành biểu đồ điều độ: Phụ tải điện của từng nhà máy và của hệ thống năng lượng nói chung; truyền tải và phân phối năng lượng cho khách và các trào lưu điện năng giữ các hệ thống năng lượng.

4. Thực hiện đúng các quy định về bảo vệ môi trường.

Điều 5. Nghĩa vụ các đơn vị hoạt động điện lực

Mỗi đơn vị thành phần trong hệ thống điện phải hiểu biết sâu đặc điểm của sản xuất năng lượng và vai trò của nó trong nền kinh tế quốc dân và đời sống xã hội, phải nắm vững và nghiêm chỉnh chấp hành kỷ luật lao động, quy trình công nghệ, tuân thủ Quy chuẩn này và các quy định về kỹ thuật an toàn, các quy định khác có liên quan của các cấp có thẩm quyền.

Điều 6. Trách nhiệm của đơn vị hoạt động điện lực

Các nhà máy điện, công ty điện lực, đơn vị cấp điện và đơn vị vận hành lưới điện cần đảm bảo:

1. Xây dựng văn bản của đơn vị mình nhằm thực hiện Quy chuẩn này và thực hiện các biện pháp nhằm tiếp tục góp phần phát triển hệ thống năng lượng để thoả mãn nhu cầu năng lượng của nền kinh tế quốc dân, đời sống của nhân dân với phương châm phát triển năng lượng đi trước một bước.

2. Phấn đấu tăng năng suất lao động, hạ giá thành sản xuất, truyền tải và phân phối điện nâng cao tính sẵn sàng của thiết bị.

3. Ứng dụng và nắm vững kỹ thuật mới, tổ chức sản xuất và lao động khoa học.

4. Nâng cao trình độ nghiệp vụ của cán bộ, nhân viên, phổ biến những phương pháp sản xuất tiên tiến và kinh nghiệm cải tiến kỹ thuật, phát huy sáng kiến và sáng chế, phổ biến các hình thức và phương pháp thi đua tiên tiến.

Điều 7. Hệ thống năng lượng

Hệ thống năng lượng gồm các nhà máy điện, các lưới điện liên hệ chặt chẽ với nhau trong quá trình sản xuất, truyền tải và phân phối điện năng, một cách liên tục dưới sự chỉ huy thống nhất về chế độ vận hành.

Hệ thống năng lượng liên kết bao gồm một vài hệ thống năng lượng được nối với nhau về chế độ vận hành chung và đặt dưới sự chỉ huy điều độ chung.

Hệ thống năng lượng thống nhất bao gồm các hệ thống năng lượng liên kết với nhau bằng những đường liên lạc giữa các hệ thống, bao quát phần lớn lãnh thổ cả nước có chung chế độ vận hành và trung tâm chỉ huy điều độ.

Chương 2

NGHIỆM THU CÁC THIẾT BỊ VÀ CÔNG TRÌNH ĐƯA VÀO VẬN HÀNH

Điều 8. Điều kiện vận hành công trình điện

Chỉ đưa vào vận hành các nhà máy điện, lưới điện được xây dựng mới hoàn tất mở rộng hoặc từng đợt riêng biệt, các tổ máy, các khối máy chính, nhà cửa và công trình sau khi đã được nghiệm thu đúng quy định theo hiện hành.

Điều 9. Nghiệm thu vận hành công trình năng lượng

Việc nghiệm thu đưa vào vận hành các công trình năng lượng hoặc các bộ phận của các công trình đó được tiến hành theo khối lượng của tổ hợp khởi động bao gồm toàn bộ các hạng mục công trình sản xuất chính, phụ, dịch vụ, sửa chữa, vận chuyển, kho tàng, thông tin liên lạc, công trình ngầm, công trình làm sạch nước thải, phúc lợi công cộng, nhà cửa, ký túc xá, nhà ăn tập thể, trạm y tế và các công trình khác nhằm đảm bảo:

- Sản xuất điện năng theo đúng sản lượng thiết kế đối với tổ hợp khởi động;

- Đáp ứng các điều kiện theo quy định của pháp luật về sinh hoạt, vệ sinh cho cán bộ nhân viên vận hành và sửa chữa.

- Tuân thủ các quy định khác có liên quan đến tổ hợp khởi động.

- Bảo vệ chống gây ô nhiễm nguồn nước và môi trường xung quanh.

Điều 10. Trình tự nghiệm thu

Trước khi nghiệm thu thiết bị năng lượng đưa vào vận hành, Chủ thiết bị cần thực hiện các hoạt động sau:

- Chạy thử từng bộ phận và nghiệm thu từng phần các thiết bị của tổ máy;

- Khởi động thử thiết bị chính và thiết bị phụ của tổ máy;

- Chạy thử tổng hợp máy;

Trước khi đưa vào vận hành nhà cửa và công trình cần phải tiến hành nghiệm thu từng phần, trong đó có phần công trình ngầm và nghiệm thu theo khối lượng của tổ hợp khởi động.

Điều 11. Nghiệm thu thiết bị

Việc nghiệm thu thiết bị sau khi kiểm tra và chạy thử từng phần, nghiệm thu từng bộ phận của tổ máy và các công trình, khởi động thử, kiểm tra tính sẵn sàng của thiết bị tiến tới chạy thử tổng hợp do các tiểu ban thuộc Hội đồng nghiệm thu cơ sở thực hiện.

Việc nghiệm thu thiết bị và các công trình đưa vào vận hành do Hội đồng nghiệm thu cấp có thẩm quyền thực hiện theo quy định hiện hành.

Điều 12. Nghiệm thu bộ phận

Việc chạy thử từng phần và nghiệm thu từng bộ phận của tổ máy do hội đồng nghiệm thu cơ sở tiến hành theo các sơ đồ thiết kế sau khi đã hoàn thành công tác xây lắp cụm thiết bị đó. Khi nghiệm thu từng bộ phận cần phải kiểm tra việc thực hiện các quy định về xây dựng, các quy định về kiểm tra lò hơi, quy phạm kỹ thuật an toàn, quy phạm phòng nổ và phòng chống cháy, quy phạm thiết bị điện, các chỉ dẫn của nhà chế tạo, quy trình hướng dẫn lắp ráp thiết bị và các tài liệu pháp lý khác.

Điều 13. Nghiệm thu hoàn thành

Sau khi chạy thử tổng hợp và khắc phụ được hết các khiếm khuyết đã phát hiện, Hội đồng nghiệm thu cấp Nhà nước tiến hành nghiệm thu thiết bị cùng với nhà cửa công trình liên quan đến thiết bị đó và lập biên bản nghiệm thu. Hội đồng nghiệm thu cấp Nhà nước quy định thời hạn thiết bị được vận hành tạm thời, trong thời gian này phải hoàn thành các việc thử nghiệm cần thiết, các công tác hiệu chỉnh hoàn thiện thiết bị để đảm bảo vận hành thiết bị với các chỉ tiêu thiết kế.

Đối với thiết bị sản xuất loạt đầu tiên, thời gian vận hành thử được quy định trên cơ sở kế hoạch phối hợp các công việc về hoàn thiện, hiệu chỉnh và vận hành thử thiết bị đó.

Điều 14. Bàn giao tài liệu

Khi đơn vị vận hành tiếp nhận thiết bị, các tài liệu kỹ thuật sau liên quan đến các trang thiết bị được lắp đặt, cần chuyển giao đầy đủ cho đơn vị vận hành từ đơn vị xây lắp hoặc nhà sản xuất:

- Tài liệu thiết kế (gồm các bản vẽ, các bản thuyết minh, các quy trình, các tài liệu kỹ thuật, nhật ký thi công và giám sát của cơ quan thiết kế) đã được điều chỉnh trong quá trình xây dựng, lắp ráp và hiệu chỉnh do các cơ quan thiết kế, xây dựng và lắp máy giao lại;

- Các biên bản nghiệm thu các bộ phận và công trình ngầm do các cơ quan xây dựng và lắp máy giao lại;

- Các biên bản kiểm tra thử nghiệm của các thiết bị tự động phòng chống cháy, phòng nổ và chống sét do các cơ quan có trách nhiệm tiến hành các thử nghiệm này giao lại;

- Tài liệu của nhà máy chế tạo (các quy trình, bản vẽ, sơ đồ và tài liệu của thiết bị, máy móc và các phương tiện cơ giới hoá) do cơ quan lắp máy giao lại.

- Các biên bản hiệu chỉnh đo lường, thử nghiệm và các sơ đồ nguyên ký và sơ đồ lắp ráp hoàn công do cơ quan tiến hành công tác hiệu chỉnh giao lại;

- Các biên bản thử nghiệm các hệ thống an toàn, hệ thống thông gió, do cơ quan thực hiện công tác hiệu chỉnh giao lại;

- Các biên bản thí nghiệm và kiểm tra trạng thái ban đầu của kim loại các đường ống, của các thiết bị chính thuộc tổ máy năng lượng do các cơ quan thực hiện việc kiểm tra và thử nghiệm giao lại.

Chương 3

CHUẨN BỊ CÁN BỘ CÔNG NHÂN VIÊN

Điều 15. Tiêu chuẩn nhân viên

Công tác chuẩn bị cán bộ công nhân viên của các xí nghiệp và cơ quan thuộc ngành điện phải được tiến hành theo các quy chế và chỉ dẫn có liên quan về công tác chuẩn bị cán bộ công nhân viên tại các nhà máy điện, lưới điện.

Lãnh đạo các công ty điện lực, các công trình và các cơ quan ngành Điện phải tổ chức và kiểm tra định kỳ công tác chuẩn bị cán bộ công nhân viên.

Điều 16. Kiểm tra nhân viên

Việc kiểm tra kiến thức đối với công nhân và cán bộ kỹ thuật có quan hệ trực tiếp với công tác vận hành và bảo dưỡng các đối tượng thuộc kiểm tra viên lò hơi quản lý phải được tiến hành theo đúng các yêu cầu của kiểm tra viên lò hơi.

Chương 4

SỬA CHỮA TRANG THIẾT BỊ, NHÀ CỬA VÀ CÔNG TRÌNH THEO KẾ HOẠCH TÀI LIỆU KỸ THUẬT

Điều 17. Lưu giữ tài liệu

Đơn vị vận hành cần lưu giữ các tài liệu kỹ thuật cần thiết theo các quy định tương ứng trong từng lĩnh vực (thủy điện, nhiệt điện và lưới điện).

Điều 18. Quy trình

Mỗi nhà máy điện, công ty điện lực, đơn vị cung cấp điện và vận hành lưới điện cần thiết lập các quy định về danh mục bao gồm các thủ tục cần thiết và các sơ đồ công nghệ cho việc kiểm tra, bảo dưỡng và vận hành một cách thích hợp.

Điều 19. Biển báo, nhãn

Trên mỗi thiết bị chính và thiết bị phụ của nhà máy điện và của trạm biến áp phải có các tấm biển của nhà chế tạo ghi các thông số định mức của thiết bị.

Điều 20. Đánh số thiết bị

Tất cả thiết bị chính và phụ ở nhà máy điện, lưới điện lưới nhiệt kể cả các đường ống, các hệ thống và phân đoạn thanh cái cũng như các van của đường ống dẫn khí, dẫn gió… đều phải đánh số theo quy định.

Điều 21. Ghi thông tin trên bảng điều khiển

Tại các phân xưởng của nhà máy điện và các bảng điều khiển có trực nhật thường xuyên, các trạm điều độ và trạm biến áp trung gian phải tiến hành ghi thông số theo các biểu mẫu và chế độ quy định.

Điều 22. Ghi âm

Tại các trung tâm điều độ hệ thống điện, trạm điều độ lưới điện và các phòng điều khiển trung tâm nhà máy điện, điều độ lưới điện phải đặt máy ghi âm để ghi lại đối thoại trong các trường hợp sự cố.

Chương 5

KỸ THUẬT AN TOÀN

Điều 23. Quy định chung

Việc bố trí khai thác và sửa chữa thiết bị năng lượng nhà cửa và công trình nhà máy điện và lưới điện phải thoả mãn những yêu cầu của quy phạm kỹ thuật an toàn của Bộ Công Thương và các quy định của Nhà nước.

Mỗi cán bộ công nhân viên phải thông hiểu và nghiêm chỉnh chấp hành các quy phạm, quy trình kỹ thuật an toàn có liên quan đến công tác hay đến thiết bị do mình quản lý.

Điều 24. Kiểm định an toàn thiết bị

Các nồi hơi, đường ống, bình chịu áp lực, thiết bị nâng thuộc đối tượng thi hành quy phạm Nhà nước cần phải được đăng ký, khám nghiệm theo đúng quy định của quy phạm Nhà nước và quyết định phân cấp của Bộ Công Thương.

Các thiết bị nói trên không thuộc đối tượng thi hành quy phạm Nhà nước, các xí nghiệp điện có trách nhiệm tự tổ chức đăng ký, khám nghiệm nhằm đảm bảo an toàn cho các thiết bị đó.

Điều 25. Kiểm tra trang thiết bị an toàn

Các thiết bị bảo vệ tự động, thiết bị an toàn và các trang bị an toàn - bảo hộ dùng trong vận hành, thao tác sửa chữa cần phải được kiểm tra và thử nghiệm theo đúng quy định trong các Quy chuẩn hiện hành.

Điều 26. Trách nhiệm cá nhân

Các cán bộ nhân viên được quy định là gián tiếp có liên quan đến việc thực hiện quy định an toàn và vệ sinh công nghiệp, không thực hiện đúng chức trách của mình, cũng như không thi hành các biện pháp cần thiết để ngăn ngừa tai nạn và nhiễm độc nghề nghiệp, cũng như các cá nhân trực tiếp vi phạm đều phải chịu trách nhiệm tương ứng về các tai nạn và nhiễm độc đã xảy ra trong sản xuất.

Điều 27. Xử lí sự cố

Các sự cố và tai nạn lao động xảy ra phải được khai báo, điều tra, thống kê kịp thời, đầy đủ, chính xác theo các quy định hiện hành. Đồng thời phải khẩn trương lập biện pháp khắc phục cụ thể nhằm ngăn ngừa sự cố, tai nạn tái diễn.

Điều 28. Tiêu chuẩn nhân viên

Mọi cán bộ công nhân sản xuất, sửa chữa, lắp đặt, hiệu chỉnh, thí nghiệm, quản lý của nhà máy điện, lưới điện và các xí nghiệp phục vụ khác trong hệ thống năng lượng phải được huấn luyện và thực hành thông thạo các biện pháp cấp cứu người bị điện giật và các tai nạn lao động khác thuộc nghề nghiệp mình.

Điều 29. Sơ cứu

Ở mỗi phân xưởng, trạm biến áp có người trực, chi nhánh điện, phòng thí nghiệm, các đội lưu động, các ca vận hành và một số bộ phận sản xuất ở nơi nguy hiểm, độc hại phải có tủ thuốc cấp cứu với đầy đủ loại thuốc và lượng bông băng cần thiết.

Điều 30. Trang bị bảo hộ

Tất cả cán bộ công nhân viên của xí nghiệp năng lượng và các cơ quan khác khi có mặt trong các phòng đặt thiết bị năng lượng đang vận hành của nhà máy điện, của các trạm phân phối điện trong nhà và ngoài trời trong các giếng và đường hầm của nhà máy điện, lưới nhiệt và lưới điện cũng như khi tiến hành công tác sửa chữa các ĐDK phải sử dụng đầy đủ các trang bị bảo hộ lao động cần thiết.

Chương 6

AN TOÀN VỀ PHÒNG CHỐNG CHÁY

Điều 31. Trách nhiệm phòng cháy

Việc bố trí và khai thác thiết bị năng lượng, nhà cửa và công trình phải thoả mãn các yêu cầu về phòng chống cháy.

Người chịu trách nhiệm về phòng cháy chữa cháy của các nhà máy điện, công ty điện lực và đơn vị điện lực cần chịu trách nhiệm quản lý toàn diện theo quy định về an toàn phòng cháy chữa cháy. Người này có trách nhiệm tổ chức thực hiện biện pháp phòng chống cháy, kiểm tra việc chấp hành chế độ phòng chống cháy đã quy định, đảm bảo cho các hệ thống tự động phát hiện cháy và các phương tiện thiết bị chữa cháy thường xuyên sẵn sàng hoạt động, tổ chức diễn tập chữa cháy.

Quản đốc các phân xưởng, trưởng các chi nhánh điện, trạm biến áp, phòng ban kỹ thuật, thí nghiệm, kho chịu trách nhiệm về an toàn phòng chống cháy của nhà cửa và thiết bị của đơn vị mình phụ trách, đảm bảo luôn có đầy đủ với tình trạng tốt của các phương tiện chữa cháy ban đầu.

Điều 32. Quy định chung

Mỗi xí nghiệp năng lượng phải có đầy đủ sơ đồ bố trí thiết bị chữa cháy cho các vị trí sản xuất và sinh hoạt, lập phương án phòng cháy và duyệt phương án đó theo đúng quy định của quy phạm phòng cháy.

Việc diễn tập chữa cháy phải được tiến hành định kỳ theo đúng quy trình của Ngành.

Điều 33. Trang bị phòng cháy

Các cơ sở năng lượng sửa chữa, thí nghiệm, phục vụ căn cứ vào sơ đồ và phương án đã được duyệt để bố trí đầy đủ các trang bị, dụng cụ phòng chống cháy thích hợp.

Các trang bị, dụng cụ này phải để đúng nơi quy định, ở chỗ dễ thấy, dễ lấy và phải được định kỳ kiểm tra, bảo dưỡng, bổ sung thay thế kịp thời.

Những nơi có trang bị hệ thống báo cháy, dập cháy tự động phải nghiêm túc thực hiện đúng quy trình quy định.

Chương 7

TRÁCH NHIỆM THI HÀNH QUY PHẠM KỸ THUẬT VẬN HÀNH

Điều 34. Tuân thủ quy phạm kỹ thuật vận hành

Hiểu đúng và chấp hành văn bản này là điều bắt buộc đối với cán bộ công nhân viên các công ty điện lực, đơn vị cung cấp điện hoặc các đơn vị vận hành lưới điện làm việc trong các công ty điện lực, nhà máy điện, điện lực địa phương, công ty truyền tải điện, hệ thống hơi nước, các doanh nghiệp sửa chữa, trung tâm điều độ cũng như đối với tổ chức, cá nhân có liên quan.

Điều 35. Điều tra và thống kê sự cố

Mỗi trường hợp để xảy ra sự cố hay làm gián đoạn vận hành thiết bị đều phải được điều tra kỹ và thống kê theo đúng quy trình điều tra, thống kê sự cố và các hiện tượng không bình thường của Bộ Năng lượng. Khi điều tra phải xác định được các nguyên nhân gây ra sự cố và các hiện tượng không bình thường, đề ra các biện pháp khắc phục phòng ngừa kịp thời.

Phần III

MẶT BẰNG, NHÀ CỬA CỦA NHÀ MÁY ĐIỆN VÀ LƯỚI ĐIỆN

Chương 1

MẶT BẰNG

Điều 36. Yêu cầu chung

Để đảm bảo tình trạng vận hành và vệ sinh công nghiệp tốt cho mặt bằng, nhà cửa và công trình, tuân thủ các yêu cầu về bảo vệ môi trường, cần phải thực hiện và duy trì ở trạng thái tốt những hệ thống sau:

1. Hệ thống thoát nước mặt và thoát nước ngầm toàn bộ mặt bằng của các nhà máy điện, các trạm biến áp và các công trình.

2. Hệ thống khử bụi và hệ thống thông gió.

3. Hệ thống xử lý nước thải bẩn.

4. Hệ thống cung cấp nước và hệ thống thoát nước.

5. Các nguồn nước sinh hoạt, các hồ chứa và các công trình bảo vệ nguồn nước.

6. Các đường sắt, đường ô tô, đường trong khu nhà máy điện, trạm biến áp và các công trình liên quan.

7. Hàng rào, ánh sáng vườn hoa và các công trình văn hoá, phúc lợi khác.

8. Các hệ thống theo dõi mức nước ngầm.

Điều 37. Biển báo, đánh số

Các tuyến đường, nước thải, đường ống khí và các tuyến cáp ngầm phải có biển báo chắc chắn, rõ ràng và dễ quan sát.

Điều 38. Hệ thống xử lý nước

Nước mưa và nước bẩn của mặt bằng phải được đưa về hệ thống xử lý nước. Trong trường hợp nước xả ra hồ có khả năng bị nhiễm chất bẩn như dầu và các hoá chất, thì phải kiểm tra chất lượng nước theo Quy chuẩn vệ sinh công nghiệp hiện hành.

Điều 39. Xử lý lún, nứt

Trong trường hợp có hiện tượng lún, trôi, nứt trên mặt bằng, thì cần phải thực hiện các biện pháp phù hợp để loại trừ hoặc giảm nhẹ các nguyên nhân gây ra các hiện tượng trên và xử lý các hậu quả đã xảy ra.

Điều 40. Quản lý, sửa chữa đường nội bộ

Các tuyến đường sắt và các công trình liên quan nằm trên mặt bằng và khu vực thuộc quyền kiểm soát của nhà máy điện, công ty điện lực sẽ được quản lý và sửa chữa theo quy phạm của ngành Đường sắt. Việc quản lý và sửa chữa đường ô tô trong khu vực trên cũng phải theo quy phạm và Quy chuẩn kỹ thuật của ngành Giao thông vận tải.

Chương 2

NHÀ CỬA, THIẾT BỊ KỸ THUẬT VÀ VỆ SINH CỦA NHÀ MÁY ĐIỆN VÀ LƯỚI ĐIỆN

Điều 41. Yêu cầu quản lý vận hành đối với trang thiết bị

Các nhà máy điện và các thiết bị, nhà cửa và các công trình liên quan phải được duy trì ở trạng thái tốt đảm bảo vận hành lâu dài tin cậy theo đúng thiết kế. Chúng phải đảm bảo các điều kiện lao động an toàn và vệ sinh công nghiệp cho cán bộ công nhân viên.

Điều 42. Kiểm tra trang thiết bị công trình

Chủ công trình phải theo dõi tình trạng của nhà cửa, các công trình và thiết bị để đảm bảo vận hành tin cậy và tổng kiểm tra định kỳ để phát hiện các hư hỏng và khả năng hư hỏng. Trong trường hợp có sự cố hoặc thiên tai như hoả hoạn, động đất hoặc bão lớn, ngập lụt xảy ra ở khu vực có nhà máy và thiết bị điện thì phải tiến hành kiểm tra khẩn cấp ngay sau khi xảy ra các sự cố đó.

Điều 43. Kiểm tra, giám sát

Cần phải kiểm tra kỹ lưỡng và liên tục tình trạng các nhà cửa, công trình xây dựng trên vùng đất đắp mới, đất lún và những nơi vận hành có độ rung thường xuyên.

Điều 44. Kiểm tra giám sát kết cấu công trình

Khi theo dõi chặt chẽ độ bền vững của nhà cửa và công trình, cần phải kiểm tra tình trạng của các trụ đỡ, các khe dãn nở, các mối hàn, mối nối, các kết cấu bê tông cốt thép và các

bộ phận chịu tác động của tải trọng và nhiệt.

Điều 45. Xử lý kết cấu công trình

Trong trường hợp phát hiện các vết nứt, hư hỏng trên các kết cấu, thì các hoạt động tiếp theo phải được lựa chọn cẩn thận tuỳ theo mức độ, vị trí và nguyên nhân của những vết nứt và hư hỏng đó. Trừ các trường hợp mà khiếm khuyết không đáng kể về mặt kết cấu, chức năng hoặc do công việc sửa chữa gấp công trình phải thực hiện ngay, còn thì phải thực hiện kiểm tra cẩn thận các vết nứt hoặc hư hỏng đã phát hiện. Tuỳ thuộc vào tình trạng của khiếm khuyết, các phương tiện theo dõi như dây dọi, dụng cụ đo vết nứt và dụng cụ đo độ dịch chuyển… phải được lắp đặt ngay. Một loạt các điều tra và các biện pháp đối phó phải được ghi lại chính xác để phục vụ cho sửa chữa thích hợp.

Điều 46. Kiểm tra ống khói nhà máy

Phải kiểm tra bên ngoài và bên trong ống khói của nhà máy điện một cách phù hợp tuỳ theo tình trạng của ống khói. Khoảng thời gian giữa hai lần kiểm tra do chủ nhà máy quy định.

Điều 47. Bảo vệ an toàn thiết bị

Cấm sửa chữa, thay đổi thiết bị như đục đẽo, bố trí máy móc, vật liệu nặng và lắp đặt đường ống có thể làm hại đến tính ổn định và an toàn của thiết bị. Cho phép quá tải và thay đổi với điều kiện an toàn được khẳng định bằng các tính toán thiết kế. Nếu cần thiết thì các kết cấu này phải được gia cố phù hợp.

Ở mỗi đoạn mặt sàn, trên cơ sở thiết kế cần xác định tải trọng giới hạn cho phép và đặt các bảng chỉ dẫn ở nơi dễ nhìn thấy.

Điều 48. Bảo vệ chống gỉ

Những kết cấu kim loại của nhà cửa và công trình phải được bảo vệ chống gỉ. Phải quy định cụ thể chế độ kiểm tra hiệu quả lớp bảo vệ chống gỉ tuỳ theo đặc tính của từng kết cấu.

Phần IV

CÔNG TRÌNH THUỶ CÔNG, NGUỒN NƯỚC, HỆ THỐNG THUỶ LỰC

Chương 1

QUY ĐỊNH CHUNG

Điều 49. Giải thích từ ngữ

Ngoài các từ ngữ đã được giải thích tại Điều 3, các từ ngữ được giải thích tại điều này được áp dụng cho Phần IV.

1. “Van khí” là van cho dòng không khí đi vào và đi ra từ đường ống áp lực để đảm bảo an toàn khi nạp và xả nước và một số trạng thái trong vận hành.

2. “Hệ thống bảo vệ tự động của đường ống áp lực” là toàn bộ hệ thống thông khí lắp đặt ở đường ống áp lực để đảm bảo an toàn, hệ thống bao gồm các van không khí và các thiết bị phụ trợ như các ống đo áp suất và ống thông khí.

3. “Công trình thuỷ công” là công trình được xây dựng bằng đất, đá, bê tông hoặc kết hợp giữa chúng.

4. “Công trình tuyến năng lượng đầu mối” là các hạng mục được xây dựng trước tuyến năng lượng để lấy nước từ sông, hồ và hồ chứa. Thông thường công trình tuyến năng lượng đầu mối bao gồm công trình lấy nước, các cửa lấy nước và các thiết bị xả bồi lắng.

5. “Cơ quan khí tượng thuỷ văn” là cơ quan chính hoặc chi nhánh của Trung tâm Quốc gia về Dự báo Khí tượng Thuỷ văn.

6. “Kiểm tra định kỳ độc lập” là kiểm tra các công trình và thiết bị do chủ nhà máy thực hiện trong khoảng thời gian quy định;

7. “Công trình xả nước” là một trong các hạng mục phụ trợ của đập có chức năng xả nước khỏi hồ chứa để cấp nước, giảm mức nước hồ chứa;

8. “Kết cấu áp lực” là kết cấu được thiết kế với áp suất bên ngoài và/hoặc áp suất bên trong nhưng không phải là áp suất khí quyển như ống áp lực bằng thép.

9. “Hồ chứa” là hồ có đủ dung tích điều tiết dòng chảy tự nhiên của sông để sử dụng nước theo mùa hoặc năm;

10. “Kiểm tra đặc biệt” là kiểm tra bất thường các công trình và thiết bị sau các sự kiện như bão lớn, động đất mạnh, lũ lớn v.v...

11. “Tuyến năng lượng” là kết cấu để dẫn nước có áp suất hoặc không có áp suất, bao gồm các kênh hở, đường hầm hoặc kết hợp cả hai.

Điều 50. Chuẩn bị và lưu giữ hồ sơ, tài liệu cần thiết

1. Chủ nhà máy phải chuẩn bị báo cáo về các hạng mục sau và bảo quản các báo cáo, tài liệu một cách thích hợp:

- Các số liệu vận hành về xả nước từ đập tràn và công trình xả nước;

- Các số liệu bảo dưỡng như sửa chữa các công trình thuỷ công và thiết bị cơ khí;

- Các kết quả kiểm tra định kỳ độc lập;

- Các kết quả kiểm tra đặc biệt;

- Các số liệu đo đạc về các công trình thuỷ công và thiết bị cơ khí;

- Các số liệu quan trắc khí tượng thuỷ văn.

2. Chủ nhà máy phải bảo quản các tài liệu sau đây ở trạng thái tốt để vận hành và bảo dưỡng đúng các công trình thuỷ công và các thiết bị phụ trợ:

- Các tài liệu pháp lý và hành chính cơ sở như các hướng dẫn vận hành, quyền sử dụng nước;

- Các báo cáo thiết kế và các bản ghi nhớ chính về điều kiện của thiết kế, các tiêu chuẩn, các công việc tiến hành của thiết kế;

- Đặc tính kỹ thuật của các công trình và thiết bị;

- Những ghi chép về lịch sử xây dựng;

- Các báo cáo và ghi chép ở lần tích nước đầu tiên;

- Các bản vẽ hoàn công;

- Số liệu khí tượng thuỷ văn tiền lệ;

- Các số liệu theo dõi tiền lệ về tính năng hoạt động của các công trình;

- Các báo cáo của phòng thí nghiệm vật liệu, thuỷ lực;

- Tất cả các báo cáo và ghi chép từ trước về quá khứ bảo dưỡng và các lần kiểm tra định kỳ chính thức và độc lập.

Chương 2

CÔNG TRÌNH THUỶ CÔNG VÀ CÁC THIẾT BỊ CỦA CÔNG TRÌNH THUỶ CÔNG

Mục 1. CÔNG TRÌNH THUỶ CÔNG

Điều 51. Nhận bàn giao

1. Ngoài báo cáo thiết kế cuối cùng và báo cáo xây dựng, chủ nhà máy phải nhận bàn giao các tài liệu sau đây từ các nhà thầu và các công ty thiết kế để vận hành và bảo dưỡng nhà máy thuỷ điện:

- Tất cả các số liệu kỹ thuật về các công trình thuỷ công như lịch sử xây dựng, số liệu khảo sát và số liệu thử nghiệm trong khi xây dựng;

- Các hướng dẫn về các thiết bị đo lắp đặt trong các công trình thuỷ công;

- Các nguyên tắc chính mà các bên liên quan đã thống nhất về sử dụng nước trong hồ chứa;

- Các đặc tính thuỷ lực của đập tràn, các đặc tính thuỷ văn của dòng chảy tự nhiên và dòng chảy được điều tiết.

2. Sau khi nhận bàn giao, chủ nhà máy phải thực hiện lần kiểm tra đầu tiên các công trình thuỷ công theo Tập 5 của Quy chuẩn kỹ thuật để có số liệu về tình trạng ban đầu để phục vụ kiểm tra định kỳ.

Điều 52. Các nguyên tắc vận hành và bảo dưỡng

1. Các công trình thuỷ công của nhà máy thuỷ điện (đập, đê giữ nước, đường hầm, kênh dẫn, cửa nhận nước, đập tràn, bể lắng, nhà máy điện...) phải được vận hành và bảo dưỡng thoả mãn các yêu cầu thiết kế về tính an toàn, vững chắc, ổn định, và bền vững.

2. Công trình tuyến năng lượng đầu mối và các kết cấu chịu áp lực kể cả móng và các phần tiếp giáp phải thoả mãn các yêu cầu thiết kế về chống thấm.

3. Việc vận hành các công trình thuỷ công phải đảm bảo tính an toàn, bền vững, liên tục và kinh tế của thiết bị.

4. Những hư hỏng của công trình thuỷ công có thể gây tổn thất về con người và tài sản, làm hỏng các thiết bị, phương tiện và môi trường phải được sửa chữa ngay.

Điều 53. Nghiêm cấm vận hành sai quy tắc hoặc thay đổi so với thiết kế

Không được phép vận hành sai quy tắc hoặc thay đổi các công trình thuỷ công so với thiết kế trừ các trường hợp được cơ quan có thẩm quyền phê duyệt.

Điều 54. Những chú ý đối với các công trình thuỷ công bằng bê tông

1. Các công trình thuỷ công bằng bê tông cần được đề phòng hư hỏng do xói mòn, xâm thực, nứt nẻ, biến dạng, xuống cấp và các hiện tượng không bình thường khác do tác dụng của nước và các tải trọng khác. Nếu những hư hỏng hoặc xuống cấp của bê tông do dòng nước, chất lượng nước hoặc sự thay đổi mức nước được dự kiến, thì phải kiểm tra sức bền của bê tông.

2. Khi theo dõi các hư hỏng về tính ổn định của kết cấu hoặc chống thấm, hoặc giảm sức bền kết cấu so với thiết kế, phải thực hiện khôi phục hoặc áp dụng các giải pháp tăng cường phù hợp.

Điều 55. Những chú ý về các công trình đất đắp

1. Phải kiểm tra định kỳ sự xuất hiện xói lở hoặc hư hỏng của đập đất do dòng chảy bề mặt, nước thấm, nước mưa, thực vật, động vật và các sinh vật như mối...

2. Cây và bụi cây không được mọc trên đỉnh và mái đập, đê và phải theo các quy định của thiết kế.

3. Những xói lở hoặc hư hỏng phát hiện ở đập đất phải được sửa chữa hoặc gia cố ngay.

Điều 56. Những chú ý về các đường rò trong đập đất đắp

Nếu đường nước thấm trong đập đất và đê đất cao hơn mức thiết kế thì phải kiểm tra hệ thống thoát nước hiện có, hoặc lắp đặt hệ thống thoát nước mới, hoặc thực hiện gia cố để đảm bảo tránh trượt hoặc lở đất do rò rỉ ngầm.

Điều 57. Những chú ý đối với hệ thống thoát nước

1. Các thiết bị đo lưu lượng xả ở các hệ thống thu, thoát nước thấm phải được giữ gìn ở trạng thái tốt và làm việc đúng để đo được tỷ lệ nước thấm và kiểm tra tính hiệu quả của hệ thống thoát nước.

2. Nước thấm qua đập và công trình phải được thoát liên tục.

3. Trong trường hợp phát hiện các hạt nhỏ trong nước thấm từ các đập đất hoặc móng thì phải tiến hành điều tra và thực hiện các biện pháp xử lý thích hợp để tránh xói lở ngầm ở bên trong.

Điều 58. Những chú ý đối với đập tràn

1. Đập tràn phải luôn luôn giữ không có các vật cản như mảnh đá, bồi lắng do đất trượt hoặc cây để đảm bảo công suất xả như thiết kế.

2. Những nứt vỡ, xói mòn và xuống cấp nghiêm trọng phải được sửa chữa để đảm bảo tránh xảy ra sự cố.

3. Phải kiểm tra định kỳ sự xói mòn ngầm dưới công trình xả của đập tràn. Nếu thấy cần thiết, phải thực hiện các biện pháp phù hợp để bảo vệ đập và các công trình khác ở cạnh công trình xả của đập tràn đối với xói mòn ngầm.

Điều 59. Vận hành kênh dẫn

Để bảo đảm tính ổn định và các đặc tính thuỷ lực của kênh dẫn, phải tránh các bồi lắng hoặc xói lở bằng các biện pháp vận hành và sửa chữa thích hợp.

Điều 60. Tích và tháo nước

1. Tích đầy và tháo cạn nước hồ chứa, kênh dẫn, đường hầm và ống áp lực phải thực hiện với tốc độ thích hợp để không làm mất tính ổn định và an toàn của các công trình đó. Đặc biệt lần tích nước đầu tiên phải được thực hiện với sự kiểm tra rất cẩn thận các công trình thuỷ công và thiết bị.

2. Tốc độ tích đầy và tháo cạn nước cho phép cần được quy định thích hợp có xét đến đặc tính của công trình và các điều kiện địa chất liên quan.

Điều 61. Phòng ngừa xói lở

Phải thực hiện các biện pháp thích hợp phòng ngừa xói lở và cuốn trôi của các công trình thuỷ công hoặc móng để tránh các hậu quả nguy hiểm, nếu những nguy cơ đó được dự báo thì cần xem xét các điều kiện dòng chảy của sông.

Điều 62. Các điều khoản chung cho đường ống áp lực

Trong khi vận hành nhà máy thuỷ điện phải kiểm tra các hạng mục sau đây và thực hiện các biện pháp đảm bảo an toàn đường ống áp lực và các thiết bị phụ trợ của nó nếu thấy có hiện tượng không thuận lợi:

1. Kiểm tra bên ngoài của ống áp lực xem có hư hỏng do đá rơi vào hoặc sự dịch chuyển của các giá đỡ;

2. Kiểm tra độ rung của ống áp lực và các thiết bị phụ trợ, và thực hiện các biện pháp cần thiết như thay đổi độ cứng hoặc thêm các bệ đỡ trong trường hợp dự kiến có hư hỏng do sự rung động mạnh;

3. Kiểm tra tình trạng thoát nước xung quanh đường ống áp lực ở những chỗ có thể có sự giảm áp suất nước mạch bên ngoài đã được giả thiết trong thiết kế;

4. Kiểm tra điều kiện làm việc bình thường và sự rò rỉ của các mối nối dãn nở;

5. Kiểm tra tình trạng của tất cả các giá đỡ, các néo và các trụ;

6. Kiểm tra các hiện tượng không bình thường như các vết nứt mới, sự phun nước mới và các biểu hiện về sự không ổn định của đất ở khu vực gần đường ống áp lực;

7. Kiểm tra hệ thống bảo vệ tự động của đường ống áp lực để đảm bảo làm việc tin cậy.

Điều 63. Ống áp lực bằng thép

Để đảm bảo sự an toàn của ống áp lực bằng thép, phải kiểm tra cẩn thận các hạng mục sau đây trong khi vận hành và bảo dưỡng:

- Các phần kim loại của ống áp lực bằng thép phải được giữ không bị gỉ và mòn.

- Nếu nước bị nhiễm a xít trong khi vận hành vì một lý do nào đó (độ pH nhỏ hơn hoặc bằng 4,0), thì phải thực hiện các biện pháp thích hợp như sơn một lớp sơn đặc biệt để chống gỉ cho đường ống áp lực.

- Phải kiểm tra định kỳ độ dày của thành ống áp lực đối với ống áp lực đã dùng lâu.

Điều 64. Đường ống áp lực bằng gỗ

Để đảm bảo sự an toàn của ống áp lực bằng gỗ, phải kiểm tra cẩn thận các hạng mục sau đây trong khi vận hành và bảo dưỡng:

- Các phần bằng gỗ phải giữ không bị mục, mủn;

- Cấm để các phần bằng gỗ trong trạng thái khô quá thời gian quy định trong thiết kế.

Điều 65. Đường ống áp lực bằng chất dẻo được tăng cường

Để đảm bảo sự an toàn của ống áp lực bằng chất dẻo, phải kiểm tra cẩn thận các hạng mục sau đây trong khi vận hành và bảo dưỡng:

- Phải kiểm tra sự rò rỉ ở các mối nối, có thể là biểu hiện sự xuống cấp của các vật liệu gioăng ở các mối nối;

- Nếu nước bị kiềm hoá trong vận hành vì một lý do nào đó, thì phải kiểm tra sức bền hoá học của chất dẻo. Trong trường hợp dự kiến có sự xuống cấp hoá học thì phải thiết kế và thực hiện các biện pháp thích hợp như lắp đặt lớp bảo vệ.

- Phải kiểm tra cẩn thận sự mài mòn của chất dẻo. Nếu phát hiện có sự mài mòn quá mức của lớp bảo vệ thì phải thực hiện sửa chữa thích hợp.

- Độ cứng của các ống áp lực bằng chất dẻo phải được kiểm tra định kỳ bằng cách đo sự thay đổi sức căng khi tháo nước hoặc tích nước của ống áp lực.

Điều 66. Chương trình khẩn cấp

1. Mỗi nhà máy thuỷ điện phải có một quy định riêng xử lý các trường hợp khẩn cấp như sự cố các công trình thuỷ công, bão lớn hoặc động đất dữ dội.

2. Quy định này bao gồm các nội dung sau đây:

- Nhiệm vụ của từng nhân viên;

- Danh sách các đầu mối liên lạc khẩn cấp;

- Các biện pháp xử lý sự cố;

- Các kho hàng khẩn cấp (loại, số lượng và dự trữ tồn kho);

- Thông tin và phương tiện giao thông khẩn cấp;

- Đảm bảo đường giao thông vào, ra...

Điều 67. Kiểm tra lại về an toàn

Khi các điều kiện thiết kế móng như lũ thiết kế hoặc động đất thiết kế tại địa điểm nhà máy thuỷ điện được sửa đổi bởi cơ quan có thẩm quyền thì tính ổn định và an toàn của các công trình thuỷ công phải được kiểm tra lại theo các điều kiện đã sửa đổi. Nếu dự kiến có nguy hiểm rõ ràng thì phải điều tra và thực hiện các biện pháp cần thiết.

Mục 2. KIỂM TRA TÌNH TRẠNG CÁC CÔNG TRÌNH THUỶ CÔNG

Điều 68. Kiểm tra định kỳ và kiểm tra đặc biệt

Sau khi bắt đầu vận hành, để xác nhận tính an toàn của các kết cấu thuỷ công và các thiết bị cơ khí phụ trợ, phải kiểm tra định kỳ các điều kiện làm việc của các kết cấu và thiết bị phụ trợ này. Trường hợp xuất hiện các sự cố ngoài mong muốn như động đất và bão lớn phải kiểm tra ngay sau khi các sự cố đó xảy ra.

Điều 69. Điều chỉnh chương trình giám sát

1. Ở giai đoạn vận hành, chương trình giám sát phải được điều chỉnh phù hợp đối với những mục sau đây tuỳ thuộc vào tình trạng của các công trình thuỷ công:

- Số lượng các thiết bị đo;

- Loại của các thiết bị đo;

- Mục tiêu và vị trí đo hoặc thử nghiệm;

- Các khoảng thời gian đo.

2. Phải luôn cập nhật hồ sơ của các thiết bị đo đã được lắp đặt về loại, số lượng, số liệu hiệu chỉnh, vị trí, ngày lắp đặt, giá trị ban đầu, lịch sử bảo dưỡng...

3. Các thiết bị đo phải được hiệu chỉnh định kỳ.

Điều 70. Điều tra về số liệu giám sát

1. Số liệu giám sát được quy định dưới đây phải được điều tra định kỳ để đánh giá tình trạng, trạng thái và điều kiện làm việc của các công trình thuỷ công:

- Lún, dịch chuyển của các công trình thuỷ công và móng của chúng;

- Biến dạng, vết nứt ở bên trong của các công trình thuỷ công và trên các bề mặt của chúng; tình trạng các mối nối và các khe xây dựng; trạng thái đập đất đắp, đê, kênh dẫn...; trạng thái của đường ống áp lực;

- Nước rò rỉ ngầm trong đất, các đập đất và đê; các điều kiện làm việc của hệ thống thoát nước và chống thấm của các phần dưới bề mặt của công trình thuỷ công; áp suất làm việc trên các công trình thuỷ công;

- Ảnh hưởng của tháo kiệt nước đối với các công trình thuỷ công như xói lở và mài mòn, lún, trượt đất và bồi lắng, thực vật mọc trong kênh dẫn, hồ, sự đông cứng của các đập đất.

2. Tuỳ thuộc vào tình trạng của các công trình thuỷ công hoặc sự xuất hiện các sự cố ngoài mong muốn như động đất, các điều tra và khảo sát sau đây ngoài kiểm tra bình thường phải được thực hiện:

- Độ rung của các công trình thuỷ công;

- Hoạt động địa chấn;

- Sức bền và độ chống thấm của bê tông;

- Trạng thái của các kết cấu do ứng suất nhiệt;

- Sự ăn mòn kim loại và bê tông;

- Tình trạng của các đường hàn;

- Sự xói lở của các công trình thuỷ công do xâm thực v.v...

3. Khi tình trạng của các công trình thuỷ công trở nên nghiêm trọng do một số thay đổi trong các quy tắc vận hành hoặc do các điều kiện tự nhiên thì phải thực hiện điều tra thêm để kiểm tra sự ổn định và an toàn của các công trình thuỷ công.

Điều 71. Các đặc điểm vị trí và hình học

Để theo dõi trạng thái không bình thường của các công trình thuỷ công, vị trí chính xác và các đặc điểm hình học của các công trình thuỷ công phải được chỉ rõ như trình bày dưới đây và phải tiến hành kiểm tra định kỳ bằng điều tra khảo sát...

- Những mốc cơ bản và trung gian của các công trình thuỷ công như đập, công trình đầu mối và nhà máy điện;

- Vị trí và cao độ của các khoá néo của các đường ống áp lực nổi;

- Các đặc điểm hình học như chiều dài, điểm bắt đầu, điểm kết thúc, bán kính của đường cong, vị trí của các thiết bị bố trí ngầm ở bên trong đê, đập, đầu vào, kênh dẫn và đường hầm.

Điều 72. Bảo vệ thiết bị đo

Thiết bị đo và các thiết bị phụ trợ liên quan phải được vận hành và bảo dưỡng thích hợp, phải được bảo vệ chống lại thiên tai và sự cố do con người.

Điều 73. Ban kiểm soát lũ

Phải tổ chức ban kiểm soát lũ cho từng nhà máy thuỷ điện trước mùa lũ hàng năm để điều tra và kiểm tra kỹ các hoạt động phòng chống lũ đối với các công trình và thiết bị thuỷ công, đặc biệt là cửa của đập tràn, các công trình xả và quy trình xả lũ.

Mục 3. CÁC THIẾT BỊ CƠ KHÍ CỦA CÔNG TRÌNH THUỶ CÔNG

Điều 74. Quy định chung

Các thiết bị cơ khí của các công trình thuỷ công (như van, lưới chắn rác, thiết bị nâng chuyển và các máy liên quan), hệ thống điều khiển từ xa hoặc tự động và những tín hiệu của nó cũng như hệ thống nâng chuyển cánh cửa van phải luôn luôn được duy trì ở trạng thái tốt và sẵn sàng vận hành.

Điều 75. Tình trạng các cánh cửa

1. Các phần bằng kim loại của cánh cửa và van phải được giữ không bị rỉ và mòn.

2. Chuyển động của cánh cửa phải dễ dàng và ổn định, không bị kẹt, rung hoặc sai lệch.

3. Định vị các cánh cửa phải đúng.

4. Sự rò rỉ nước từ cánh cửa phải không được vượt quá lượng nước rò rỉ lúc ban đầu.

5. Không cho phép giữ cửa ở các điều kiện vận hành nguy hiểm trong thời gian dài như độ rung lớn khi mở một phần cửa.

Chương 3

QUẢN LÝ NGUỒN NƯỚC TRONG CÁC NHÀ MÁY ĐIỆN, ĐẢM BẢO KHÍ TƯỢNG VÀ THUỶ VĂN

Mục 1. ĐIỀU TIẾT NƯỚC

Điều 76. Nguyên tắc khai thác các nguồn nước

Đối với việc khai thác các nguồn nước, ngoài việc cho phát điện, phải tính đến các nhu cầu nước cho các ngành kinh tế khác (vận tải đường thuỷ, thuỷ lợi, thuỷ sản, cung cấp nước cho sinh hoạt và công nghiệp), và phải cân nhắc về mặt bảo vệ môi trường.

Điều 77. Kế hoạch sử dụng nước

1. Đối với mỗi nhà máy thuỷ điện có hồ chứa đa mục đích thì phải lập kế hoạch sử dụng nước cho cả năm và phải được các cấp có thẩm quyền phê duyệt trước.

2. Kế hoạch này phải quy định lượng nước xả và cột nước vận hành hàng tháng.

3. Kế hoạch sử dụng nước phải được điều chỉnh từng quý và từng tháng trên cơ sở dự báo khí tượng thuỷ văn và tình trạng làm việc của nhà máy thuỷ điện.

4. Trong trường hợp hệ thống năng lượng bao gồm một số nhà máy thuỷ điện hoặc các nhà máy thuỷ điện bậc thang, thì quy trình xả nước phải được thực hiện sao cho đạt được hiệu quả cao nhất của cả hệ thống đồng thời thoả mãn nhu cầu nước của các ngành khác.

Điều 78. Chế độ xả nước và tích nước

1. Vận hành hồ chứa phải đảm bảo:

- Sau khi mức nước của hồ đạt mức nước dâng bình thường, sự dao động ngoài quy tắc nêu trong khoản 4 Điều 77 phải được phép trong trường hợp có nhu cầu đặc biệt của các hộ tiêu thụ nước và đối với hồ chứa nhiều mục đích;

- Các điều kiện thuận lợi để xả nước thừa và bùn cát qua công trình;

- Các điều kiện cần thiết cho giao thông thuỷ, thuỷ sản, tưới và cung cấp nước;

- Cân bằng hiệu quả và lợi ích tốt nhất của toàn bộ hệ thống năng lượng và thoả mãn các nhu cầu nước đã được thống nhất của các ngành kinh tế khác;

- Quy trình xả nước, đáp ứng các nhu cầu về an toàn và độ tin cậy trong vận hành của các công trình thuỷ công và chống lũ cho hạ du;

2. Tất cả mọi nhu cầu nước của các hộ tiêu thụ khác ở ngoài ngành năng lượng bị ảnh hưởng do vận hành hồ chứa để sản xuất năng lượng phải được điều chỉnh và quy định rõ trong quy tắc sử dụng nước hồ chứa.

3. Trong khi vận hành phải tuân thủ các nguyên tắc về sử dụng nước trong hồ chứa đã được các bên liên quan thống nhất.

Điều 79. Điều chỉnh đặc tính thuỷ lực của đập tràn và xả nước

Đặc tính thuỷ lực của đập tràn và đặc tính thuỷ văn của xả có điều tiết và xả tự nhiên phải được thiết lập trên cơ sở số liệu thực tế trong giai đoạn vận hành.

Điều 80. Hướng dẫn vận hành đập tràn

Việc xả tràn từ đập tràn có cánh cửa phải được kiểm soát theo hướng dẫn vận hành đã được cơ quan có thẩm quyền phê duyệt trước.

Điều 81. Vận hành đập tràn

1. Tăng lưu lượng xả từ đập tràn có cửa phải được kiểm soát để tránh nguy hiểm cho hạ du do sự tăng nhanh mức nước.

2. Trong trường hợp xả nước từ công trình tràn hoặc công trình xả, nhà máy thuỷ điện phải thông báo trước cho các trạm thuỷ văn liên quan và chính quyền địa phương.

3. Đối với việc xả nước qua tua bin thuỷ lực, không yêu cầu quy định về tốc độ thay đổi lưu lượng xả và thông báo trước cho các trạm thuỷ văn liên quan và chính quyền địa phương biết.

Điều 82. Công suất xả đối với lũ thiết kế

1. Đối với xả lũ thiết kế, các công trình xả thuộc sự quản lý của các ngành khác như âu tầu phải được tính trong toàn bộ công suất xả.

2. Trong trường hợp này cần phải lập quy trình xác định điều kiện, thứ tự thao tác và thoả thuận với các cơ quan quản lý các công trình xả liên quan.

Mục 2. MÔI TRƯỜNG TRONG HỒ CHỨA

Điều 83. Bồi lắng trong hồ

Bồi lắng trong hồ phải được kiểm tra bằng khảo sát định kỳ. Nếu dự báo có nguy cơ lũ do sự bồi lắng quá mức do lũ ở thượng du của hồ, thì phải áp dụng các biện pháp phù hợp như gia cố bờ, xây dựng công trình ngăn chặn hoặc các biện pháp cơ khí khác như nạo vét.

Điều 84. Hạn chế sử dụng thuốc hoá học diệt cỏ

Nếu áp dụng xử lý bằng hoá học để loại bỏ các loài thảo mộc không mong muốn mọc ở bờ sông hoặc xung quanh hồ, thì chủ nhà máy phải tuân thủ các quy định về bảo vệ môi trường.

Điều 85. Theo dõi chất lượng nước trong hồ

Chất lượng nước trong hồ phải được kiểm tra định kỳ theo các quy định về môi trường.

Mục 3. CÁC HOẠT ĐỘNG KHÍ TƯỢNG THUỶ VĂN

Điều 86. Sử dụng số liệu khí tượng thuỷ văn để vận hành an toàn

1. Các nhà máy thuỷ điện phải được vận hành an toàn nhờ việc sử dụng các số liệu khí tượng thuỷ văn và số liệu dự báo do các cơ quan khí tượng thuỷ văn cung cấp cũng như các số liệu có được do tự đo lấy.

2. Các quy tắc về điều tra khí tượng thuỷ văn trong từng nhà máy thuỷ điện phải phù hợp với các Quy định của ngành khí tượng thuỷ văn.

Điều 87. Lấy số liệu xả nước hàng ngày

1. Chủ nhà máy thuỷ điện phải xác định tổng lượng nước xả trung bình ngày qua công trình thuỷ công và xả hàng ngày qua tua bin thuỷ lực trong từng nhà máy thuỷ điện.

2. Các nhà máy thuỷ điện phải thu thập và tổng hợp lượng nước thực tế chảy qua âu tầu, các công trình chuyển cá và các công trình khác liên quan đến tuyến năng lượng.

3. Lượng nước xả hàng ngày qua công trình thuỷ công và tua bin thuỷ lực cần chuyển cho ngành khí tượng thuỷ văn khi có yêu cầu.

Điều 88. Điều tra các điều kiện vận hành và các chỉ tiêu

Các phương pháp và thời gian điều tra các hạng mục sau đây phải được làm rõ trong từng nhà máy thuỷ điện:

1. Mức nước ở thượng du và hạ du của đập, cửa nhận nước và kênh;

2. Xả nước qua các công trình thuỷ công và tua bin thuỷ lực;

3. Độ đục của nước và bồi lắng phù sa trong hồ;

4. Nhiệt độ của nước và không khí;

5. Các chỉ tiêu về chất lượng nước sử dụng cho phát điện và nước xả từ các công trình thuỷ công.

Điều 89. Độ tin cậy và độ chính xác của các trạm đo

Các trạm đo phải được bảo dưỡng đúng bằng việc xác nhận các hạng mục sau để đảm bảo độ tin cậy và độ chính xác khi đo lưu lượng nước xả:

1. Đảm bảo độ tin cậy của thiết bị đo.

2. Lấy hình dạng chính xác của mặt cắt ngang của sông.

3. Điều chỉnh quan hệ giữa mức nước và lưu lượng nước xả một cách phù hợp;

4. Kiểm tra độ ổn định của các trạm đo.

Điều 90. Thông báo về sự vi phạm quy định về sử dụng nước

Trong trường hợp nhà máy thuỷ điện xả nước nhiễm bẩn và vi phạm các quy định về sử dụng nước trong tình trạng khẩn cấp thì phải thông báo ngay cho các cơ quan khí tượng thuỷ văn và cơ quan quản lý môi trường.

Chương 4

TUA BIN THUỶ LỰC

Điều 91. Quản lý dầu

Phải tránh để dầu cách điện hoặc dầu tua bin của nhà máy thuỷ điện bị chảy ra ngoài. Chủ sở hữu nhà máy phải thực hiện biện pháp bảo vệ thích hợp như đã nói ở trên.

Nhà máy điện phải được tách khỏi lưới điện trong trường hợp áp suất dầu giảm thấp hơn điều kiện giới hạn dưới và/hoặc mất nguồn điện cấp cho hệ thống vận hành cánh hướng, cánh bánh xe công tác, kim phun và hệ thống lái dòng.

Điều 92. Duy trì vận hành có hiệu suất

Khi vận hành các máy phát điện thuỷ lực, cần đảm bảo khả năng làm việc liên tục, hiệu suất tối ưu của nhà máy thuỷ điện tương ứng với phụ tải và phương thức vận hành đề xuất trong hệ thống điện cũng như độ sẵn sàng nhận phụ tải định mức.

Điều 93. Chuyển đổi chế độ vận hành

Vì các máy phát điện thuỷ lực có thể vận hành trong chế độ phát điện hoặc chế độ bù đồng bộ, cần trang bị hệ thống điều khiển từ xa và tự động để chuyển đổi chế độ vận hành.

Điều 94. Bộ điều chỉnh nhóm công suất

Khi tại NMTĐ có Bộ điều chỉnh nhóm công suất (BĐCNCS) thì BĐCNCS phải được đưa vào làm việc thường xuyên. Việc ngừng BĐCNCS chỉ được phép khi BĐCNCS không thể làm việc được ở các chế độ làm việc của NMTĐ.

Điều 95. Bảo vệ thiết bị phát điện

Sau sửa chữa, khi đưa tổ máy thuỷ lực vào vận hành thì phải kiểm tra toàn diện theo quy trình hiện hành: thiết bị chính, các thiết bị bảo vệ công nghệ, các bộ liên động khối, các thiết bị phụ, hệ thống dầu, thiết bị điều chỉnh, điều khiển từ xa, các dụng cụ kiểm tra đo lường, các phương tiện thông tin liên lạc.

Điều 96. Duyệt vận hành

Căn cứ vào các số liệu của nhà chế tạo, các số liệu thử nghiệm riêng, chủ sở hữu nhà máy sẽ duyệt và đưa vào quy trình nhà máy các trị số quy định việc khởi động và vận hành bình thường tổ máy.

Điều 97. Độ rung

Độ rung giá chữ thập các máy phát thuỷ lực kiểu đứng có ổ hướng, độ rung của các cơ cấu tua bin thuỷ lực (ổ hướng tua bin, nắp tua bin, các trụ đỡ) và độ rung ổ đỡ của máy phát thuỷ lực kiểu nằm ngang ở tần số định mức không được vượt quá giá trị thiết kế của nhà chế tạo hoặc các Quy chuẩn quốc tế.

Máy phát điện thuỷ lực có độ rung cao hơn giá trị cho phép chỉ được vận hành tạm thời trong thời gian ngắn khi có sự phê duyệt của công ty điện lực.

Điều 98. Công việc trong buồng tua bin

Trong trường hợp cần tiến hành các công việc trong buồng tua bin, nhất thiết phải xả hết nước khỏi đường ống áp lực và đóng kín các cửa van sửa chữa sự cố của buồng tua bin hay của đường ống. Đối với NMTĐ có nhiều tổ máy chung một đường ống áp lực, khi cần tiến hành các công việc trong buồng tua bin nhất thiết phải đóng van sửa chữa sự cố của máy đó và áp dụng các biện pháp để tránh việc mở nhầm lẫn.

Khi cần thiết phải tiến hành công việc trên rotor máy phát điện, nhất thiết phải chốt hoặc chèn bộ hướng nước, hãm rotor bằng phanh hãm và áp dụng mọi biện pháp để đảm bảo kỹ thuật an toàn.

Điều 99. Áp suất trong đường ống áp lực

Áp suất trong đường ống áp lực khi sa thải toàn bộ phụ tải không được vượt quá trị số thiết kế. Khi có van xả không tải thì sự làm việc tự động của nó cần phù hợp với đặc tính kỹ thuật của thiết bị và không gây tổn thất nước.

Các van phá chân không ở tua bin nước phải đảm bảo mở khi xuất hiện chân không trong nắp tua bin và đóng kín lại sau khi đã phá chân không.

Phần V

CÁC THIẾT BỊ CƠ NHIỆT CỦA NHÀ MÁY ĐIỆN

Chương 1

QUY ĐỊNH CHUNG

Điều 100. Tài liệu

Chủ sở hữu các trang thiết bị phải lưu giữ và duy trì các tài liệu kỹ thuật sau tại mỗi nhà máy nhiệt điện và văn phòng bảo dưỡng.

1. Biên bản về việc cấp đất.

2. Biên bản về thiết lập nền móng và lý lịch của các lỗ khoan.

3. Biên bản kiểm tra và tiếp nhận của các công trình ngầm.

4. Biên bản (hoặc bản ghi) về việc lún của nhà cửa, công trình, nền móng cho việc lắp đặt thiết bị.

5. Danh sách kiểm tra thiết bị phòng nổ và chữa cháy.

6. Mặt bằng tổng thể của khu vực với ký hiệu vị trí nhà cửa và công trình, kể cả các công trình ngầm.

7. Tài liệu công trình hoàn công (các bản vẽ, giải thích v.v...) cùng với tất cả các thiết kế sửa đổi cho đến lần thay đổi cuối cùng.

8. Lịch sử kỹ thuật của các nhà cửa, công trình và thiết bị của nhà máy điện.

9. Mặt bằng bố trí thiết bị và phương tiện phòng cháy chữa cháy.

10. Thông tin về các hỏng hóc chính của thiết bị.

11. Các ghi chép về công trình thiết kế.

12. Kết quả kiểm định hoàn thành và kiểm tra định kỳ.

Chương 2

VẬN CHUYỂN VÀ CUNG CẤP NHIÊN LIỆU

Điều 101. Vận chuyển và cung cấp nhiên liệu phải tuân theo các điểm sau đây:

1. Vận chuyển nhiên liệu tới nhà máy phải phù hợp với các quy định hiện hành giao thông đường bộ hoặc đường thuỷ của ngành Giao thông vận tải.

2. Tiếp nhận và xác nhận về khối lượng, chất lượng;

3. Lưu giữ nhiên liệu ở điều kiện tốt theo quy định với tổn thất tối thiểu;

4. Cung cấp kịp thời nhiên liệu cho lò hơi hoặc cho hệ thống chế biến than bột.

Điều 102. Nhiên liệu

Chất lượng các loại nhiên liệu đưa đến nhà máy điện phải phù hợp với quy chuẩn nhà nước, và các điều kiện kỹ thuật đã ghi trong hợp đồng cung cấp.

Trong các hợp đồng cung cấp nhiên liệu phải ghi rõ:

- Đối với than: mã hiệu, nhóm theo độ tro và trị số đo tro giới hạn, hàm lượng chất bốc, cỡ hạt và kích thước hạt lớn nhất, độ ẩm lớn nhất;

- Đối với nhiên liệu lỏng dùng cho lò hơi: mã hiệu và hàm lượng lưu huỳnh giới hạn.

- Đối với nhiên liệu lỏng dùng cho tua bin khí ngoài yêu cầu trên cần biết độ ẩm, độ tro, hàm lượng các tạp chất cơ khí, vanadi, natri, kali, canxi, chì;

- Đối với khí đốt dùng cho lò hơi: nhiệt năng thấp của khí, còn đối với tua bin khí: Giới hạn thay

đổi nhiệt năng và tỷ trọng của khí, hàm lượng lưu huỳnh, tạp chất cơ khí và nước ngưng.

Điều 103. Kiểm tra chất lượng nhiên liệu

Tại các nhà máy điện phải định kỳ phân tích chất lượng nhiên liệu nhập vào, ngoài ra trong trường hợp có nghi ngờ về chất lượng nhiên liệu không đúng quy định của TCVN thì phải tiến hành phân tích kiểm tra ngay.

Lấy mẫu nhiên liệu nhập vào phải tuân theo các Quy chuẩn và quy định hiện hành. Trường hợp số liệu không phù hợp với yêu cầu ghi trong hợp đồng thì hai bên giao và nhận hàng cùng kiểm tra, lập biên bản và đối chiếu theo hợp đồng khấu trừ hoặc tính bổ sung thêm số lượng nhiên liệu.

Điều 104. Kiểm tra hiệu chỉnh thiết bị đo lường nhiên liệu

Thiết bị đo khối lượng, thể tích nhiên liệu phải được kiểm tra, hiệu chỉnh như kế hoach đã được chủ sở hữu thông qua. Ngoài ra các thiết bị này phải được cơ quan tiêu chuẩn đo lường chất lượng xác nhận hợp chuẩn.

Điều 105. Vận chuyển nhiên liệu

Việc vận chuyển nhiên liệu bằng đường sắt phải thực hiện theo đúng quá trình công nghệ thống nhất vận chuyển, các đường nhánh giữa nhà máy điện và các ga lân cận được lập cho từng nhà máy theo đúng chỉ dẫn của ngành Đường sắt.

Điều 106. Thông tin, tín hiệu

Các công trình và các trang bị ga đường sắt, hệ thống tín hiệu và thông tin kể cả các đoàn tàu thuộc phạm vi quản lý của nhà máy điện phải được bảo quản, sửa chữa phù hợp với các yêu cầu của ngành Đường sắt.

Điều 107. Bảo quản thiết bị

Các thiết bị kiểm tra, điều khiển tự động và điều khiển từ xa, các bảo vệ công nghệ và liên động của các thiết bị bốc dỡ, các thiết bị cung cấp nhiên liệu, hệ thống nhiên liệu lỏng và khí phải bảo quản ở trạng thái tốt và định kỳ kiểm tra.

Điều 108. An toàn bốc dỡ

Khi sử dụng thiết bị lật toa và các thiết bị khác phải tuân theo các yêu cầu của ngành

Đường sắt để bảo đảm an toàn cho các toa xe.

Điều 109. Vận hành thiết bị kho than

Các thiết bị và máy móc ở kho than phải sẵn sàng vận hành, đảm bảo khai thác với năng suất thiết kế. Tất cả các bộ phận quay của máy móc như đầu trục, bánh xe cua roa, bánh răng… phải có lưới hoặc rào chắn bảo vệ.

Điều 110. An toàn cần trục và cần chuyển than

Cấm vận hành cần trục và cầu chuyển than khi phát hiện thấy hư hỏng phanh, thiết bị chống xô ray, công tắc giới hạn và bộ phận hạn chế tầm với.

Điều 111. Hệ thống thoát nước, nước cứu hỏa kho than

Kho than ở nhà máy điện phải được trang bị hệ thống thoát nước, các hộp và các vòi phun cứu hoả.

Điều 112. Vận hành hệ thống cấp than

Các máy móc của hệ thống cấp than phải làm việc theo biểu đồ đã lập và đảm bảo năng suất định mức. Các máy móc dự phòng phải định kỳ đưa vào làm việc.

Điều 113. Điều khiển hệ thống cấp than

Máy móc của hệ thống cấp than phải được điều khiển từ xa. Khi có thao tác liên động, các thiết bị bảo vệ và các tín hiệu phải đảm bảo vận hành tin cậy về ổn định, an toàn và liên tục của hệ thống cấp than sao cho nếu một bộ phận bị dừng, bộ phận khác phía trước cũng dừng.

Điều 114. An toàn vận hành hệ thống cấp than

Nghiêm cấm vận hành các thiết bị của hệ thống cấp than khi các thiết bị bảo vệ như các rào chắn và phanh không có hoặc bị hỏng.

Điều 115. Bảo vệ thiết bị hệ thống cấp than

Không được để bụi than phủ lên các kết cấu và thâm nhập vào bên trong các thiết bị của hệ thống cung cấp than. Các máy của hệ thống cung cấp than phải được làm kín chống bụi, các thiết bị làm sạch không khí theo Quy chuẩn vệ sinh phải được lắp đặt trong các phòng của hệ thống cung cấp than. Bụi trong các phòng này phải được kiểm tra theo quy định về an toàn và cứu hoả của hệ thống cung cấp than trong nhà máy điện.

Khi thiết bị làm sạch không khí vận hành, nó phải đáp ứng các Quy chuẩn về làm sạch và thu bụi.

Điều 116. Máng dầu

Các máng phải được giữ ở điều kiện tốt và sạch sẽ. Sau khi xả dầu nhiên liệu khỏi bể chứa, dầu nhiên liệu trong máng phải được xả và đậy kín.

Các máng và các van thuỷ lực, các lá chắn và các bộ lọc phía trước bể dầu nhiên liệu phải được làm sạch khi thấy cần thiết.

Điều 117. Dầu

Dầu trong bể phải được sấy đủ để bơm dầu làm việc tốt. Trong bể và các thiết bị chứa diesel, cấm sấy dầu diesel quá giới hạn nhiệt độ quy định.

Điều 118. Cung cấp nhiên liệu lỏng

Việc khai thác hệ thống nhiên liệu lỏng phải đảm bảo sự cung cấp liên tục lượng nhiên liệu đã được lọc và sấy nóng đủ theo yêu cầu phụ tải của lò hơi và tua bin khí với áp suất và độ nhớt cần thiết để các vòi phùn làm việc bình thường.

Điều 119. Vận hành hệ thống dầu

Các bơm dầu, các bộ gia nhiệt, các bộ lọc dự phòng phải giữ ở trạng thái sẵn sàng để đưa vào vận hành ngay khi cần thiết.

Điều 120. Sửa chữa đường ống áp lực

Khi sửa chữa các ống áp lực và các ống chất lỏng tuần hoàn của lò hơi và tua bin khí, phải xả hết dầu và làm sạch dầu bằng khí nén.

Điều 121. An toàn bể chứa dầu

Mỗi bể chứa dầu phải được trang bị thiết bị dập lửa cần thiết. Khu vực kho dầu phải có rào chắn và được chiếu sáng tốt, có biển báo cấm lửa. Các thiết bị điện và các thiết bị phụ trợ phải đảm bảo chống nổ.

Điều 122. Hệ thống khí trong NMĐ

Thiết bị và vận hành hệ thống cung cấp khí nhà máy điện, trạm điều khiển khí (TĐK) các đường ống dẫn khí phải tuân theo quy phạm an toàn trong hệ thống khí của kiểm tra viên lò hơi.

Điều 123. An toàn áp lực

Áp lực trong các ống dẫn khí của lò hơi không được vượt quá giá trị được ghi trong Quy định về vận hành của nhà máy.

Trong khoảng thời gian được chủ sở hữu quy định, kiểm tra làm việc của tín hiệu áp lực cao nhất và thấp nhất trong đường ống dẫn khí của buồng lò phía sau bộ điều chỉnh áp lực.

Điều 124. Nạp khí

Khi nạp nhiên liệu khí vào đường ống phải thông thổi đẩy hết không khí ra. Việc kết thúc thông thổi được xác định bằng phương pháp phân tích hoặc đốt mẫu trong đó hàm lượng ôxy có trong nhiên liệu khí không được vượt quá 1%, còn ngọn lửa khí phải cháy ổn định không có tiếng nổ.

Việc xả hỗn hợp không khí và khí khi thông thổi đường ống dẫn khí phải thực hiện ở nơi không có khả năng để hỗn hợp lọt vào nhà và không gây ra bốc cháy do có một nguồn lửa nào. Muốn xả hết khí ra khỏi đường ống dẫn khí phải thông thổi bằng không khí cho đến khi đẩy hết khí ra khỏi đường ống. Kết thúc thông thổi khí được xác định bằng phương pháp phân tích trong đó hàm lượng khí dư trong không khí thông thổi không đượt vượt quá 1%.

Điều 125. Kiểm tra đường ống khí

Theo kế hoạch và phương pháp đã được chủ sở hữu quy định, phải kiểm tra toàn bộ đường ống khí ngầm trong phạm vi quản lý của nhà máy.

Điều 126. An toàn hoạt động trong công trình ngầm

Phải kiểm tra bằng máy phân tích khí sự tích tụ khí trong hầm nhà, trong các giếng thăm và các công trình ngầm khác.

Cấm xuống các giếng thăm, các hố và các công trình ngầm khác để lấy mẫu không khí.

Phân tích không khí ở các tầng hầm của nhà có thể tiến hành trực tiếp tại tầng hầm bằng máy phân tích khí kiểu phòng chống nổ. Còn khi không có thiết bị đó thì lấy mẫu không khí ra khỏi tầng hầm và phân tích chúng ở ngoài nhà.

Khi đi kiểm tra ở tầng hầm nhà cũng như các giếng thăm, các hố và các công trình ngầm khác cấm hút thuốc và sử dụng ngọn lửa hở.

Điều 127. Xác định rò rỉ

Khi dò tìm rò rỉ trong các công trình, phải xác định nguyên nhân gây rò rỉ.

Điều 128. Kiểm tra rò rỉ

Cấm dùng lửa để tìm rò rỉ.

Các phát hiện rò rỉ và hư hại trên đường ống khí phải được ngừng cấp khí qua ống ngay lập tức.

Điều 129. An toàn cấp khí ở NMĐ

Việc cung cấp và đốt khí lò cao và lò cốc ở các nhà máy điện phải thực hiện theo quy phạm an toàn trong hệ thống khí của nhà máy luyện kim.

Điều 130. Xác định đặc tính khí

Những đặc điểm vận hành khí cấp và đốt khí lò sinh khí, khí thải công nghiệp và khí tự nhiên có lưu huỳnh (có hàm lượng mecaptan hay SO2) phải được xác định trong đồ án thiết kế và quy trình của nhà máy.

Chương 3

CHẾ BIẾN THAN BỘT

Điều 131. Yêu cầu chung

Việc vận hành thiết bị chế biến than bột phải đảm bảo cung cấp liên tục bột than có độ mịn và độ ẩm đạt yêu cầu cho các vòi phun và khối lượng tương ứng với phụ tải lò hơi.

Phương thức làm việc của hệ thống chế biến than bột phải phù hợp với biểu đồ chế độ được lập ra trên cơ sở các đặc tính của nhà chế tạo và các thí nghiệm của các thiết bị chế biến than và thiết bị buồng đốt. Ở mọi chế độ vận hành của hệ thống than bột phải loại trừ khả năng đọng than bột ở các bộ phận của hệ thống.

Điều 132. An toàn trang thiết bị

Ở các thiết bị chế biến than bột phải đưa vào vận hành các thiết bị đo lường, điều chỉnh, bảo vệ và hệ thống liên động ở trạng thái tốt theo quy phạm phòng chống nổ cho thiết bị chế biến và đốt nhiên liệu ở dạng bột.

Thời gian tác động trễ của nhiệt kế lắp trong hệ thống liên động, tự động điều khiển và bảo vệ cũng như của các dụng cụ đo không được vượt quá thời gian quy định trong thiết kế của chúng.

Điều 133. Khởi động hệ thống

Sau khi sửa chữa hoặc dừng hơn 72 giờ, trước khi khởi động hệ thống chế biến than bột, các thiết bị đo của hệ thống, hệ thống điều khiển từ xa, bảo vệ, tín hiệu, tự động và liên động phải được kiểm tra để có điều kiện tốt. Cấm khởi động trong trường hợp liên động và hệ thống bảo vệ bị hư hỏng.

Sau khi được tổ hợp hoặc phục hồi, trước khi khởi động thiết bị, phải mở nắp đậy hoặc cửa người chui để quan sát hoặc làm sạch bột than còn lưu lại. Các quan sát hoặc làm sạch đó phải được thực hiện cho đến khi toàn bộ bột than còn lưu lại được dọn hết khi thấy cần thiết. Tương tự, các nắp đậy và cửa người chui sẽ không phải mở ở lần khởi động sau.

Điều 134. Khi vận hành hệ thống chế biến than bột cần phải kiểm tra:

1. Đưa nhiên liệu liên tục vào máy nghiền;

2. Mức than nguyên và than bột trong phễu than, không được thấp hơn hoặc cao hơn mức quy định trong quy trình của nhà máy;

3. Nhiệt độ của bột than trong phễu than, không cho phép vượt quá giá trị giới hạn quy định;

4. Sự hoàn hảo của van an toàn;

5. Tình trạng cách nhiệt và độ kín của tất cả các bộ phận thiết bị. Phải lập tức làm kín các chỗ gây lọt không khí và lọt hỗn hợp không khí bột than (khí) ra môi trường;

Điều 135. Hiệu chỉnh hệ thống chế biến than

Sau khi khởi động thiết bị chế biến than bột mới lắp hoặc vừa cải tạo xong cũng như sau khi đại tu phải lấy mẫu bột than và đo các thông số của hệ thống chế biến để lập hay hiệu chỉnh lại biểu đồ chế độ làm việc của hệ thống.

Điều 136. Bộ sấy trong chế biến than bột

Vận hành hệ thống chế biến than bột có bộ sấy bằng hơi hoặc khí lò phải tuân theo quy trình của nhà máy và các chỉ dẫn của nhà chế tạo. Trong quy trình phải nêu biện pháp bảo đảm an toàn phòng chống nổ của hệ thống chế biến than bột.

Điều 137. Ngừng hệ thống chế biến than

Mỗi lần ngừng hệ thống với thời gian vượt quá giới hạn, thời gian bảo quản quy định. Trước khi đại tu lò cần phải xả hết than bột và làm sạch phễu than.

Cấm đưa than vào buồng đốt khi lò không vận hành.

Vít vô tận, các thiết bị khác để vận chuyển than bột khác phải xả hết than vào phễu than trước khi ngừng.

Điều 138. An toàn trong công tác hàn

Công tác hàn ở trong nhà đặt thiết bị chế biến than bột chỉ cho phép tiến hành ở các bộ phận nặng và cồng kềnh khi thiết bị không vận hành và sau khi làm sạch than bột.

Chương 4

LÒ HƠI VÀ THIẾT BỊ CỦA LÒ

Điều 139. Khi vận hành các thiết bị lò hơi cần phải đảm bảo:

1. Các thiết bị chính và phụ làm việc an toàn;

2. Đạt được năng suất và thông số hơi định mức, chất lượng hơi và nước;

3. Ở chế độ vận hành kinh tế không đóng xỉ, đã được xác định trên cơ sở thí nghiệm và các quy trình của nhà chế tạo;

4. Đảm bảo được phạm vi điều chỉnh phụ tải được xác định cho từng loại lò và từng loại nhiên liệu.

Điều 140. Rửa lò

Sau xây lắp, trước khi đưa vào vận hành, các dàn ống trao đổi nhiệt của lò hơi nên được rửa bề mặt bên trong.

Sau đại tu nên rửa lò nếu thấy cần thiết.

Ngay sau khi rửa xong, phải thực hiện các biện pháp bảo vệ các bề mặt đã được rửa để tránh gỉ cho các bề mặt này.

Điều 141. Kiểm tra thiết bị bảo vệ khi khởi động lò

Đối với các lò hơi đang sửa chữa hoặc ở chế độ dừng lâu (quá 72 giờ), trước khi đưa vào vận hành cần phải kiểm tra các thiết bị đo lường, liên động và bảo vệ.

Trong trường hợp phát hiện các hỏng hóc, phải sửa chữa kịp thời. Cấm khởi động lò trong trường hợp mạch dừng lò sự cố bị hư hỏng.

Điều 142. Nước cấp lò hơi

Nước cấp cho lò hơi trước khi khởi động phải là nước đã xử lý. Các tiêu chuẩn chi tiết đối với việc cấp nước cho lò hơi phải được quy định trong quy trình của nhà máy điện.

Điều 143. Vận hành quạt gió

Trước khi khởi động và sau khi ngừng lò, cần phải chạy quạt khói và quạt gió theo quy định của nhà máy điện.

Điều 144. Từ khi khởi động lò, mức nước trong bao hơi phải được theo dõi sát sao. Thước đo mức nước ống thuỷ cần được làm sạch khi cần thiết.

Trong quá trình khởi động lò hơi, cần phải kiểm tra thang đo đồng hồ ghi mức nước ở phòng điều khiển sao cho mức ghi ở đồng hồ khớp với mức ghi tại thước đo mức nước (ống thuỷ) ở bao hơi.

Điều 145. Quy trình khởi động lò

Quá trình khởi động lò từ các trạng thái nhiệt khác nhau phải thực hiện theo các biểu đồ khởi động được xác lập trên cơ sở các kết quả thí nghiệm chế độ khởi động và quy trình của nhà chế tạo.

Điều 146. Kiểm tra khi khởi động lò

Trong quá trình khởi động lò từ trạng thái nguội sau khi đại tu hoặc sau tiểu tu ít nhất mỗi năm một lần phải kiểm tra các mốc dãn nở nhiệt của bao hơi và ống góp. Chế độ nhiệt của bao hơi cần được theo dõi trong mỗi lần khởi động và ngừng lò. Tốc độ tăng và giảm nhiệt độ của bao hơi, chênh lệch nhiệt độ giữa nửa trên và nửa dưới của bao hơi cần được nêu trong quy trình của nhà máy.

Điều 147. Hòa hơi vào hệ thống chung

Lò mới khởi động chỉ được phép hoà vào đường ống hơi chung sau khi đường ống góp hơi đã được sấy nóng, xả hết nước đọng và áp suất của lò hoà hơi phải gần bằng áp suất trong đường ống hơi chung.

Điều 148. Chế độ vận hành

Các chế độ vận hành phải được thực hiện theo đúng các bảng chế độ đã xác lập trên cơ sở thí nghiệm. Các bảng chế độ cần được chỉnh lý lại trong trường hợp chất lượng nhiên liệu thay đổi hoặc khi cải tạo lò.

Điều 149. Kiểm tra nhiệt độ hơi

Khi vận hành lò hơi cần phải tuân thủ theo dõi các chế độ nhiệt đảm bảo duy trì nhiệt độ hơi cho phép ở mỗi cấp và ở mỗi dòng của bộ quá nhiệt sơ cấp và bộ quá nhiệt trung gian.

Điều 150. Mặt thu nhiệt

Mặt thu nhiệt của lò hơi phải được giữ sạch bằng cách duy trì chế độ cháy tối ưu và sử dụng thiết bị làm sạch (thổi bụi, làm sạch bằng bi...). Các thiết bị này và hệ thống điều khiển từ xa, các thiết bị tự động phải luôn ở trạng thái sẵn sàng vận hành khi cần.

Điều 151. Yêu cầu kỹ thuật hệ thống quạt gió

Lưu lượng và áp suất của quạt gió và quạt khói phải thoả mãn các yêu cầu của lò hơi. Ở những lò hơi có 2 quạt gió hoặc 2 quạt khói thì khi một trong hai quạt ngừng phải đảm bảo không khí không đi qua quạt gió, quạt khói ngừng và vẫn phân phối đồng đều giữa các vòi đốt.

Điều 152. Khói thải

Đối với lò hơi đốt bất kỳ dạng nhiên liệu nào, phát thải khói phải phù hợp với Quy chuẩn môi trường tại bất kỳ chế độ vận hành nào của lò hơi.

Điều 153. Vận hành vòi đốt dầu

Cấm vận hành vòi đốt ma dút khi chưa đưa không khí nóng vào.

Sơ đồ dẫn hơi nước để thông thổi vòi phun cơ khí và đường ống ma dút trong phạm vi lò hơi phải bố trí sao cho không để ma dút rơi vào đường ống hơi.

Điều 154. Bảo ôn lò

Bảo ôn lò phải luôn luôn được giữ ở trạng thái tốt. Nhiệt độ của bề mặt bảo ôn không được quá 55^oC.

Điều 155. Giao ca

Việc bàn giao lò trong trường hợp đưa vào vận hành mà có thay đổi loại nhiên liệu, thì cần phải thực hiện nhiệm vụ như đã quy định tại Điều 148 của “Tập 6 Quy chuẩn kỹ thuật”.

Điều 156. Bảo vệ ăn mòn

Khi một lò hơi ở trạng thái ngừng dự phòng hay sửa chữa, nên áp dụng các biện pháp phòng mòn. Phương pháp chi tiết do chủ nhà máy quyết định.

Điều 157. Làm nguội bao hơi

Khi một lò hơi vừa ngừng vận hành, cấm cấp nước vào bao hơi cũng như xả nước nhằm làm nguội nhanh bao hơi nếu không kiểm soát được nhiệt độ nước trong bao hơi.

Điều 158. Xả nước trong lò

Lò hơi tuần hoàn tự nhiên sau khi đã ngừng chỉ được phép xả nước khi áp suất trong lò bằng áp suất khí quyển và nhiệt độ nước không quá 80^oC.

Điều 159. An toàn vận hành

Khi lò hơi đã ngừng nhân viên vận hành phải có trách nhiệm giám sát cho đến khi áp suất trong lò đã giảm xuống bằng áp suất khí quyển và các nguồn điện dẫn đến các động cơ của lò đã cắt.

Điều 160. Ngừng lò khẩn cấp

Phải ngừng lò khẩn cấp bằng tác động của bảo vệ trong vận hành hoặc do người điều hành thao tác trong các trường hợp sau:

1. Mức nước trong bao hơi cao hơn hoặc thấp hơn so với Quy chuẩn, ống thuỷ bị vỡ;

2. Mức nước trong bao hơi hạ thấp nhanh dù vẫn được cấp nước;

3. Tất cả các bơm cấp bị hỏng;

4. Áp suất ở ống hơi chính cao hơn mức cho phép;

5. Đại tu các van an toàn hoặc các thiết bị an toàn khác, sửa các van mà chúng không làm việc được;

6. Vỡ các đường ống hơi nước liên quan đến lò hay phát hiện ra các vết nứt, chỗ phồng, xì mối hàn ở các bộ phận chính của lò hơi (bao hơi, ống góp, ống hơi, ống nước xuống…) ở đường ống hơi chính, đường nước cấp;

7. Tắt lửa trong buồng đốt;

8. Áp suất khí hoặc dầu sau khi điều chỉnh giảm quá mức cho phép (Áp dụng cho lò đốt khí hoặc đốt dầu);

9. Cùng một lúc áp lực khí và ma dút (khí đốt hỗn hợp) sau van điều chỉnh giảm dưới giới hạn cho phép của quy trình nhà máy;

10. Tất cả các quạt khói, quạt gió ngừng hoạt động.

11. Nổ trong buồng đốt, nổ hay cháy cặn nhiên liệu đọng trong đường khói hoặc các bộ khử bụi, các kết cấu thép của khung sườn bị nóng đỏ hoặc khi có những hư hỏng khác đe doạ tính mạng nhân viên vận hành;

12. Có đám cháy đe doạ nhân viên vận hành và thiết bị, mạch điều khiển từ xa có thể tác

động đến mạch bảo vệ lò;

13. Mất điện áp ở thiết bị điều khiển từ xa, tự động và tất cả các đồng hồ kiểm tra đo lường;

14. Đối với lò hơi sử dụng nhiên liệu khí, ngoài các yêu cầu nêu trên, cần phải tuân thủ các Quy chuẩn kỹ thuật về an toàn hệ thống khí.

Điều 161. Người vận hành phải ngừng lò trong các trường hợp

1. Phát hiện rò rỉ trên bề mặt ống nhiệt trong buồng lửa, ống hơi chính, các ống góp, bơm cấp nước cũng như các bích nối van bị phụt hoặc xì hở;

2. Nhiệt độ kim loại bề mặt đốt nóng tăng quá mức cho phép, sau khi thay đổi phương thức vận hành, nhiệt độ vẫn lớn hơn giá trị cho phép;

3. Ống thuỷ đo từ xa bị vỡ;

4. Chất lượng nước cấp đột nhiên bị xấu đi so với Quy chuẩn;

5. Bộ khử bụi của lò hơi đốt than bị vỡ;

6. Một số thiết bị bảo vệ, thiết bị tự động, điều khiển từ xa và các đồng hồ hiển thị, đồng hồ tự ghi đều bị hư hỏng;

Trong các trường hợp này, thời gian đưa lò hơi ra (ngừng lò) khỏi hệ thống phải do chủ nhà máy quyết định.

Chương 5

TUA BIN HƠI

Điều 162. Khi vận hành tua bin, phải đảm bảo các yêu cầu:

a) Vận hành an toàn các thiết bị chính và phụ;

b) Đảm bảo chắc chắn phụ tải công suất điện và nhu cầu nhiệt.

Điều 163. Hệ thống điều chỉnh tua bin phải thoả mãn các điều kiện sau:

a) Duy trì công suất định mức và yêu cầu nhiệt ổn định;

b) Giữ tua bin ổn định ở chế độ không tải với vòng quay định mức của rôtor tại các điều kiện thông số hơi định mức và thông số hơi khởi động;

c) Đảm bảo cân bằng tốt giữa thay đổi nhu cầu điện và nhiệt khi vận hành cơ cấu điều chỉnh tua bin;

d) Khi đột ngột đưa phụ tải về không (kể cả cắt máy phát ra khỏi lưới điện) ở mức cắt hơi cực đại ở điều kiện hơi định mức (vào tua bin), vòng quay của rôtor tua bin phải giữ thấp hơn so với giới hạn điều chỉnh (thấp hơn số vòng quay vượt tốc);

đ) Khả năng điều chỉnh tần số vòng quay của tua bin (tại điều kiện hơi định mức) phải ở trong vùng giới hạn trị số thiết kế. Đối với tua bin đối áp và chu trình kết hợp, cũng phải ở trong vùng giới hạn của trị số thiết kế.

e) Độ không nhạy của tần số quay không được vượt quá trị số thiết kế;

g) Độ không đồng đều riêng phần của tần số quay không được nhỏ hơn trị số thiết kế tại mỗi nhu cầu tải;

h) Độ không đồng đều trong điều chỉnh áp suất rút hơi và đối áp (tua bin đối áp) phải theo đúng hướng dẫn của nhà chế tạo, và không cho phép các van an toàn tác động;

i) Độ không nhạy trong điều chỉnh áp suất rút hơi và đối áp (tua bin đối áp) không được lớn hơn trị số thiết kế.

Điều 164. Chống vượt tốc

Bộ tự động chống vượt tốc phải được chỉnh định để tác động khi tần số quay của rôto tua bin vượt quá 10 - 12% định mức hoặc đến trị số do nhà chế tạo quy định.

Khi chốt bộ tự động chống vượt tốc tác động, các van stop, van điều chỉnh hơi mối, hơi sau bộ quá nhiệt trung gian và các bánh điều chỉnh các cửa trích hơi phải tự động đóng lại.

Điều 165. Roto tua bin

Van stop và các van điều chỉnh hơi mới và hơi trở về của bộ quá nhiệt trung gian phải đặt sát đầu vào tua bin. Rôtor của tua bin không được quay khi các van này đóng.

Trong trường hợp các van đều đóng và van điều chỉnh đang mở và ngược lại, tần số quay của rôtor tua bin không được vượt quá trị số của nhà chế tạo.

Điều 166. Kiểm tra van

Cần phải kiểm tra độ trơn tru khi đóng mở van stop và các van điều chỉnh hơi mới và hơi trở về của quá nhiệt trung gian, các bộ chia hơi ở phần thân giữa tua bin, điều chỉnh cửa rút hơi theo sự cần thiết.

Điều 167. Kiểm tra tác động van

Cần phải kiểm tra sự tác động của các van một chiều của tất cả các cửa rút hơi trước mỗi lần khởi động và ngừng tua bin, cũng như trong vận hành bình thường của tua bin theo yêu cầu.

Cấm vận hành cửa rút hơi của tua bin khi van một chiều tương ứng với cửa đó bị hỏng.

Điều 168. Hệ thống cung cấp dầu cho tổ máy tua bin phải đảm bảo:

a) Tổ máy làm việc tin cậy ở mọi chế độ;

b) An toàn phòng chống cháy tốt;

c) Khả năng duy trì chất lượng dầu tương ứng với các tiêu chuẩn;

d) Khả năng khắc phục rò rỉ dầu ra ngoài và lọt dầu lẫn vào hệ thống nước làm mát.

Điều 169. Kiểm tra thiết bị dự phòng

Trong vận hành, cần phải kiểm tra các bơm dầu dự phòng và bơm dầu khẩn cấp, các thiết bị khởi động tự động các bơm này theo mức độ cần thiết, cũng như trước khi khởi động và ngừng tua bin.

Điều 170. Hệ thống gia nhiệt hồi nhiệt, trong vận hành phải đảm bảo:

1. Độ tin cậy của các thiết bị trao đổi nhiệt ở mọi chế độ vận hành;

2. Nhiệt độ nước cấp định mức;

3. Duy trì độ chênh nhiệt độ định mức trong từng thiết bị trao đổi nhiệt;

Phải kiểm tra độ chênh nhiệt độ trong các bình trao đổi nhiệt của hệ thống gia nhiệt hồi nhiệt trước và sau khi đại tu tổ máy, sau khi sửa chữa bình gia nhiệt và định kỳ theo lịch.

Điều 171. Bình gia nhiệt cao áp

Cấm vận hành các bình gia nhiệt cao áp (GCA) khi các thiết bị bảo vệ và điều chỉnh mức nước đọng trong bình không có hoặc bị hư hỏng.

Nếu cả cụm GCA có đường đi tắt sự cố chung thì cấm vận hành cụm GCA đó khi thiếu hoặc hư hỏng thiết bị bảo vệ và điều chỉnh mức nước của một trong các GCA, kể cả khi cắt đường hơi của bất cứ một GCA nào.

Điều 172. Kiểm tra trước khi khởi động

Trước khi khởi động tua bin sau sửa chữa hoặc từ trạng thái lạnh phải kiểm tra độ hoàn hảo và sự sẵn sàng làm việc của thiết bị chính và thiết bị phụ các trang bị bảo vệ công nghệ, liên động điều khiển từ xa, các dụng cụ kiểm tra đo lường và các phương tiện liên lạc điều hành. Những hư hỏng được phát hiện cần khắc phục ngay.

Khi khởi động tua bin từ bất cứ trạng thái nhiệt nào cũng phải kiểm tra sự làm việc của các bộ bảo vệ và bộ liên động theo như quy định trong quy trình của nhà máy.

Điều 173. Cấm khởi động tua bin khi:

1. Các thông số kiểm tra về trạng thái nhiệt và trạng thái cơ khí của tua bin vượt giới hạn cho phép;

2. Dù chỉ hư hỏng một trong các bộ bảo vệ tác động ngừng tua bin;

3. Những hư hỏng của hệ thống điều chỉnh và phân phối hơi có thể gây nên vượt tốc tua bin do hơi mới, hơi trích từ bộ quá nhiệt trung gian, hơi sau bộ gia nhiệt phân ly hơi.

4. Hư hỏng một trong các bơm dầu hoặc hư hỏng thiết bị liên động của bơm dầu đó.

5. Chất lượng dầu không đạt Quy chuẩn của dầu vận hành nhiệt độ dầu thấp hơn giới hạn cho phép.

Điều 174. Kiểm tra ổ đỡ tua bin, máy phát

Độ rung của ổ đỡ tua bin, máy phát và các bộ kích từ không được vượt quá các trị số do nhà chế tạo quy định:

Điều 175. Bảo vệ tua bin

Phải lập tức ngừng ngay tua bin bằng cách đóng van stop và cắt máy phát điện bằng tác động của bảo vệ hoặc của nhân viên vận hành trong các trường hợp sau:

1. Tần số quay của rôto tăng vượt quá trị số đặt tác động của bộ tự động chống vượt tốc;

2. Độ di trục của rôto tua bin lớn quá mức cho phép;

3. Dãn nở tương đối của các rôto tua bin vượt quá trị số cho phép;

4. Áp suất đầu trong hệ thống bôi trơn của tua bin giảm thấp hơn mức cho phép;

5. Mức dầu trong bể dầu thấp quá mức cho phép;

6. Nhiệt độ dầu ra từ bất cứ ổ đỡ nào, từ bất cứ phía nào của ô chặn và từ bất cứ cutxinê chặn trục nào của máy phát tăng quá mức cho phép;

7. Dầu bốc cháy tại tổ máy tua bin và không có khả năng dập tắt lửa nhanh chóng bằng các phương tiện hiện có;

8. Độ chênh áp "dầu - hyđrô" trong hệ thống chèn trục máy phát giảm thấp dưới mức cho phép;

9. Mức dầu trong bình giảm chấn của hệ thống làm mát máy phát bằng hyđrô giảm thấp hơn mức cho phép;

10. Ngừng tất cả các bơm dầu trong hệ thống hyđrô làm mát máy phát;

11. Ngừng máy phát do hư hỏng bên trong máy phát;

12. Độ chân không trong bình ngưng tụ bị giảm quá mức cho phép;

13. Quá tải tầng cánh cuối của tua bin đối áp;

14. Bục màng an toàn phần thoát xi lanh hạ áp của tua bin;

15. Đột ngột xuất hiện rung mạnh tổ máy tua bin.

16. Xuất hiện tiếng va chạm kim loại và tiếng kêu không bình thường bên trong tua bin hay máy phát điện;

17. Xuất hiện tia lửa hay khói từ các gối trục và các bộ chèn trục tua bin hoặc máy phát điện;

18. Nhiệt độ hơi mới hay hơi quá nhiệt trung gian giảm thấp quá mức cho phép;

19. Xuất hiện thuỷ kích trong đường ống hơi mới hoặc trong tua bin;

20. Phát hiện thấy nứt hoặc vỡ ống dẫn dầu, ống hơi mới, hơi trích, hơi quá nhiệt trung gian, ống dẫn nước ngưng chính, nước cáp, các ống góp, chặc ba các mối nối bằng hàn hoặc mặt bích, các van và hộp phân phối hơi;

21. Áp suất dầu trong hệ thống điều chỉnh giảm thấp quá mức cho phép;

22. Mất nước làm mát stato máy phát điện.

Trường hợp ngừng máy có phá hoại chân không phải quy định cụ thể trong quy trình của nhà máy phù hợp với chỉ dẫn của nhà máy chế tạo.

Trong quy trình của nhà máy cần phải nêu những chỉ dẫn rõ ràng khi các trị số kiểm tra vượt quá giới hạn cho phép đối với tổ máy.

Điều 176. Dừng tua bin

Trong các trường hợp sau tua bin phải giảm bớt tải hoặc phải ngừng trong một thời hạn do phó giám đốc kỹ thuật sản xuất nhà máy điện quyết định (sau khi đã thông báo cho điều độ hệ thống năng lượng).

1. Kẹt van stop của hơi mới hay hơi quá nhiệt trung gian;

2. Các van điều chỉnh hơi vào tua bin bị kẹt hoặc gãy ty van;

3. Hư hỏng trong hệ thống điều chỉnh;

4. Các hư hỏng làm đảo lộn chế độ vận hành bình thường của hệ thống thiết bị phụ, sơ đồ và đường ống của tổ máy, nếu những hư hỏng này không thể khắc phục được khi không ngừng tua bin.

5. Phát hiện thấy hư hỏng trong các bộ bảo vệ công nghệ tác động ngừng thiết bị;

6. Phát hiện thấy xì trên các đường ống dầu, hơi mới, hơi trích, dẫn nước ngưng chính và nước cấp trên các ống góp, chạc ba, các mối nối hàn và mặt bích cũng như tại các van và hộp phân phối hơi.

Điều 177. Thời gian ngừng tua bin

Đối với mỗi tua bin cần xác định thời gian quay quán tính của rôto khi ngừng ở chân không bình thường và khi ngừng có phá hoại chân không. Nếu thấy thời gian đó bị giảm thì phải xác định nguyên nhân và cách khắc phục. Thời gian quay quán tính phải được kiểm tra trong tất cả các lần ngừng tổ máy tua bin.

Điều 178. Chế độ vận hành tua bin

Việc vận hành tua bin với công suất cho trước trong biểu đồ và ở các chế độ chưa được tính đến trong yêu cầu kỹ thuật khi cung cấp thiết bị (bù đồng bộ, làm nóng nước trong bình ngưng...) chỉ cho phép theo hướng dẫn của nhà chế tạo.

Điều 179. Bảo vệ chống ăn mòn

Khi để tua bin ngừng dài ngày, cần phải áp dụng các biện pháp chống gỉ bên trong tua bin phù hợp với quy định hiện hành về bảo trì các thiết bị nhiệt.

Điều 180. Hệ thống nước làm mát

Nguồn nước làm mát cho nhà máy nhiệt điện phải có liên tục, đảm bảo việc điều chỉnh chế độ nhiệt nhằm mục đích duy trì độ chân không kinh tế ngăn ngừa độ bẩn của bình ngưng và ống tuần hoàn.

Điều 181. Khi vận hành tháp làm mát và bể phun, cần phải đảm bảo:

1. Chế độ vận hành tối ưu để đạt đến điều kiện chân không tốt nhất;

2. Hiệu suất làm mát phải đáp ứng đặc tính Quy chuẩn;

3. Kiểm tra và rửa hệ thống phân phối nước và kiểm tra mặt sàng ống bình ngưng tụ và rửa ống khi cần thiết.

Chương 6

CÁC THIẾT BỊ KIỂU KHỐI CỦA NHÀ MÁY NHIỆT ĐIỆN

Điều 182. Yêu cầu chung

Vận hành thiết bị kiểu khối phải đảm bảo tin cậy và lâu dài

Điều 183. Khởi động

Cấm khởi động khối trong các trường hợp:

1. Hư hỏng bất kỳ một thiết bị bảo vệ công nghệ nào tác động đến việc ngừng thiết bị của khối;

2. Hư hỏng thiết bị điều khiển từ xa tác động đến các bộ phận điều chỉnh cũng như các van dùng để xử lý sự cố;

3. Khi có các điều kiện cấm khởi động thiết bị chính và phụ tương ứng với qui phạm này;

4. Thiết bị khử muối của khối chưa sẵn sàng làm việc;

5. Hư hỏng giá đỡ và giá treo của đường ống.

Điều 184. Duy trì làm việc khối

Cấm duy trì khối trong trường hợp giảm tải sự cố của tổ tua bin - máy phát điện đến phụ tải tự dùng hoặc đến trị số không tải nếu cắt các thiết bị tự động giảm phụ tải lò hơi.

Chương 7

TUA BIN KHÍ

Điều 185. Khi vận hành tua bin khí, phải đảm bảo:

- Vận hành ổn định của các thiết bị chính và phụ;

- Có thể vận hành ở các thông số định mức;

- Không có sự rò rỉ của không khí hoặc nhiên liệu, dầu bôi trơn và nước.

Điều 186. Hệ thống điều chỉnh của TBK phải thỏa mãn các yêu cầu sau:

- Giữ ổn định phụ tải điện cho trước;

- Giữ vững TBK vận hành ở chế độ không tải khi tần số quay định mức;

- Bảo đảm TBK làm việc an toàn ở chế độ khởi động và ngừng thiết bị trong các tình trạng sự cố;

- Bảo đảm TBK làm việc êm (không rung) ở chế độ vận hành TBK khi thay đổi phụ tải đồng đều;

- Duy trì tần số quay của rôto không gây ra sự tác động của tự động chống vượt tốc khi sa thải phụ tải tức thời lớn nhất xuống bằng không (đối với TBK vận hành độc lập xa thải đến phụ tải tự dùng của nhà máy);

- Giữ nhiệt độ khí đầu vào theo yêu cầu, không cho phép tăng tới giới hạn, nó có thể gây tác động của thiết bị bảo vệ.

- Đối với độ nhạy về nhiệt độ khí của hệ thống điều khiển, không được vượt quá trị số thiết kế.

Điều 187. Xung tín hiệu nhiệt độ

Xung nhiệt độ sử dụng trong hệ thống điều chỉnh và bảo vệ phải lấy từ bộ phát xung quán tính nhỏ (cặp nhiệt ngẫu hay các thiết bị đo lường khác có thể hiệu chỉnh động được trong trường hợp cần thiết), lắp đặt tại tiết diện đặc trưng của tuyến và bảo đảm xác định được nhiệt độ tại diện.

Điều 188. Nhiệt độ

Thiết bị bảo vệ, giữ nhiệt độ khí khỏi vượt quá giới hạn, phải được chuẩn độ để có thể vận hành ở nhiệt độ quy định của nhà chế tạo khi thấy cần thiết.

Điều 189. Chống vượt tốc

Các bộ tự động chống lồng tốc phải được điều chỉnh để tác động ở tần số quay của rôto tăng quá định mức 10 - 12% hoặc đến giá trị mà nhà chế tạo quy định.

Điều 190. Bảo vệ bụi, bẩn buồng hút TBK

Trong thời gian vận hành TBK phải thực hiện những biện pháp đảm bảo giảm thấp độ bụi bẩn không khí vào đầu hút TBK (trồng cỏ trên các diện tích còn trống, trải nhựa đường ôtô, bộ lọc khí, tưới nước…) và loại trừ khả năng để các chất thải của nhà máy và các chất thải bên ngoài lọt vào buồng hút gió của TBK.

Điều 191. Bộ lọc khí

Cần kiểm tra điều kiện của bộ lọc không khí khi đang vận hành. Không cho phép để dầu hoặc các vật liệu khác văng ra khỏi bộ lọc và sụt giảm không khí vào tua bin khí. Cần kiểm tra và làm sạch bộ lọc không khí, làm sạch ống góp và giữ cho khỏi bụi và muội. Bộ lọc không khí phải được kiểm tra và làm sạch khi thấy cần thiết.

Điều 192. Bảo vệ bộ lọc khí

Hệ thống lọc không khí phải trang bị van nhánh tác động hai phía đảm bảo mở tự động khi độ giáng áp trên bộ lọc tăng quá định mức hay xuất hiện áp suất dư trong buồng của bộ lọc.

Điều 193. Van điều chỉnh

Van stop và van điều chỉnh nhiên liệu của tua bin khí phải kín, nhiên liệu không được phép rò rỉ qua van. Van phải được kiểm tra trước khi khởi động lại. Phải kiểm tra độ kín của van trong khoảng thời gian do chủ sở hữu quy định.

Điều 194. Van trên hệ thống dẫn dầu

Các vô lăng của các van lắp trên đường ống dẫn đầu trước và sau bộ làm mát dầu, trên đầu hút và đầu đẩy của bơm dầu dự phòng và sự cố trên đường xả dầu sự cố từ bể chứa dầu của TBK, trước và sau các bộ lọc có thể tháo ra, trong sơ đồ chèn trục của máy phát điện phải kẹp chỉ ở vị trí vận hành của các van.

Điều 195. Kiểm tra trước khi khởi động tua bin

Sau khi khởi động lại tua bin khí sau khi sửa chữa hoặc dừng dự phòng hơn 72 giờ, cần phải kiểm tra độ hoàn thiện và tính sẵn sàng của thiết bị bảo vệ về mặt công nghệ, liên động của thiết bị phụ và hệ thống dầu mỡ, các bơm dầu dự phòng và dầu bôi trơn. Các sai sót phát hiện được phải được khắc phục.

Điều 196. Cấm khởi động TBK trong các trường hợp sau:

1. Hư hỏng hoặc TBK bị ngừng do bất cứ loại cắt bảo vệ nào;

2. Khi có các khiếm khuyết của hệ điều chỉnh có thể đưa đến tăng cao nhiệt độ khí quá mức cho phép hay tăng cao tốc độ tua bin.

3. Hư hỏng một trong các bơm dầu nhờn hoặc hệ thống liên động của các bơm đó.

4. Chất lượng nhiên liệu hay dầu nhờn không đúng quy định cũng như khi nhiệt độ và áp suất nhiên liệu (dầu nhờn) thấp hơn hay vượt quá giới hạn cho trước.

5. Các chỉ tiêu kiểm tra nhiệt và cơ của TBK vượt ra khỏi giới hạn cho phép.

Điều 197. Đốt nhiên liệu buồng đốt

Trước khi đốt nhiên liệu trong buồng đốt, các tuyến khí của TBK phải được thông gió khí quay rôto bằng động cơ khởi động. Thời gian thông gió phải xác định trong quy trình của nhà máy.

Sau khi không khởi động được TBK, cấm đốt lại nhiên liệu mà không thông gió sơ bộ toàn hệ thống.

Điều 198. Ngừng khởi động

Việc khởi động phải dừng ngay lập tức do tác động của thiết bị bảo vệ hoặc người vận hành trong các trường hợp sau đây:

- Nhiệt độ khí vượt quá giới hạn quy định theo sơ đồ khởi động;

- Tiếng ồn của kim loại khi va đập với nhau (tiếng gõ) và tua bin máy phát bị rung;

- Thiết bị khởi động vượt quá giới hạn cho phép;

- Số vòng quay của trục giảm thấp ngoài dự tính theo quy định sau khi cắt thiết bị khởi động;

- Xảy ra sự mất ổn định ở máy nén khí của tua bin khí;

- Áp suất không khí đầu ra của máy nén khí xuống dưới trị số cho phép.

Điều 199. Ngừng khẩn cấp

TBK phải ngừng cấp tốc bằng tác động của thiết bị bảo vệ hay do nhân viên vận hành thực hiện trong các trường hợp sau:

1. Nhiệt độ khí trước tua bin tăng quá trị số cho phép;

2. Số vòng quay của rôto tăng quá giới hạn cho phép;

3. Xuất hiện các vết nứt hoặc nổ ống dẫn dầu nhờn và ống dẫn nhiên liệu cao cấp.

4. Độ di trục tăng quá trị số cho phép, độ dịch chuyển tương đối của rôto máy nén khí và tua bin tăng quá trị số cho phép;

Áp lực dầu nhờn trong hệ thống bôi trơn hoặc mức dầu trong bể dầu nhờn giảm xuống dưới mức cho phép đồng thời nhiệt độ dầu ra khỏi bất cứ gối trục nào hay nhiệt độ bất kỳ gối trục nào tăng quá giá trị cho phép;

6. Nghe thấy tiếng kim loại (tiếng cót két, tiếng gõ) tiếng ồn không bình thường bên trong máy tua bin và các máy móc của TBK;

7. Đột ngột xuất hiện độ rung lớn của máy tua bin;

8. Xuất hiện tia lửa hay khói trong gối đỡ, vòng chèn máy tua bin hay máy phát điện;

9. Dầu nhờn hay nhiên liệu bốc lửa và không có khả năng dập ngay đám cháy bằng các thiết bị hiện có;

10. Có tiếng nổ trong buồng đốt hay đường dẫn khí;

11. Ngọn lửa trong buồng đốt bị tắt, áp lực nhiên liệu lỏng hay khí giảm dưới giá trị cho phép;

12. Mất điện áp ở các thiết bị điều chỉnh và tự động cũng như trên tất cả các đồng hồ kiểm tra đo lường;

13. Cắt máy phát điện do sự cố bên trong;

14. Xuất hiện sự mất ổn định máy nén khí hoặc gần đến giá trị không cho phép của danh giới không ổn định;

Đồng thời với việc cắt TBK phải cắt máy phát điện bằng tác động của thiết bị bảo vệ hay do nhân viên vận hành thao tác.

Điều 200. Giảm tải tua bin khí

Tua bin khí phải được giảm tải và dừng theo thời gian do chủ sở hữu quyết định trong trường hợp:

1. Van stop, van điều khiển và van chống bọt khí bị tắc;

2. Nhiệt độ bề mặt thân tua bin, buồng đốt và đường dãn nở vượt quá giới hạn cho phép; việc thay đổi chế độ vận hành không giảm được tình trạng đó;

3. Nhiệt độ không khí đầu vào máy nén khí cao áp vượt quá giới hạn cho phép, cũng như trong trường hợp khi chế độ cấp nước bình thường bị rối loạn;

Khi một số thiết bị điều khiển hay chỉ thị, đồng hồ đo trong vận hành bị hỏng.

Điều 201. Bộ gia nhiệt

Khi cháy muội trong bộ gia nhiệt hay bộ hâm nước của hệ thống nước nếu không xảy ra những thay đổi nguy hiểm về các thông số của TBK thì vẫn phải để thiết bị làm việc để bảo đảm việc làm mát các bề mặt trao đổi nhiệt. Khi muội bốc cháy ở TBK đã ngừng vận hành thì phải cho hệ thống dập lửa làm việc.

Điều 202. Hệ thống thông gió

Sau khi ngừng TBK phải bảo đảm thông gió có hiệu quả cho toàn hệ thống và tiến hành thổi thông gió các ống góp nhiên liệu và vòi phùn bằng không khí hay khí trơ. Khí kết thúc việc thông gió phải tự động đóng lá chắn ở phía đầu hút hay phía thoát khí. Thời gian và chu kỳ thông gió và quay trục rôto khi làm nguội TBK được nêu rõ trong quy trình của nhà máy.

Điều 203. Quy tắc bảo dưỡng kỹ thuật gồm:

1. Định kỳ làm vệ sinh máy tua bin và các thiết bị trao đổi nhiệt, xem xét bộ cánh tua bin và kiểm tra độ kín của các hệ thống van, lá chắn và phụ tùng;

2. Kiểm tra sự làm việc của hệ thống bảo vệ và tự động điều khiển TBK, kể cả kiểm tra bộ tự động khởi động TBK, cùng với việc kiểm tra các thông số chính của không khí và khói, áp suất nhiên liệu và phụ tải của thiết bị khởi động tương ứng với biểu đồ khởi động tính toán;

3. Xem xét và kiểm tra độ kín, năng suất của vòi phun nhiên liệu và góc phun sương của nhiên liệu ở đầu ra của các vòi phun.

4. Kiểm tra các bơm dầu nhờn dự phòng và sự cố các thiết bị liên động của chúng;

5. Xem xét và làm sạch các lưới của các bộ lọc dầu nhờn, nhiên liệu, không khí và nước.

Điều 204. Giám sát vận hành

Căn cứ vào các quan sát và chỉ số trên các đồng hồ đo lường trong quá trình vận hành phải tiến hành phân tích một cách có hệ thống.

1. Tương ứng công suất TBK so với quy định;

2. Mức độ nhiễm bẩn và dự trữ độ ổn định của máy nén khí;

3. Hiệu quả của các thiết bị trao đổi nhiệt;

4. Sự không đồng đều nhiệt độ đo được trong tua bin;

5. Áp lực nhiên liệu và không khí (khí khói) ở các điểm đặc trưng;

6. Độ rung của tua bin, máy nén khí, máy phát điện và máy kích thích. Các trị số giới hạn độ lệch các thông số được kiểm tra so với hộ chiếu máy không được vượt quá trị số cho trước của nhà chế tạo.

Điều 205. Kiểm tra thiết bị điều tốc

Kiểm tra sự tác động của thiết bị điều khiển tự động quá tốc độ trong khoảng thời gian do chủ sở hữu quy định. Kiểm tra phải được thực hiện bằng cách tăng số vòng quay.

Điều 206. Kiểm tra nhiệt độ khí

Kiểm tra tác động của thiết bị bảo vệ nhiệt độ khí bên trong tua bin khí.

Điều 207. Kiểm tra hệ thống điều khiển TBK

Kiểm tra sự làm việc của hệ thống điều chỉnh tua bin khí bằng cách ngắt máy phát ra khỏi lưới phải được triển khai khi thấy cần thiết.

1. Kiểm tra nghiệm thu tua bin khí để đưa vào vận hành sau khi tổ hợp;

2. Sau khi cải tiến có thay đổi đặc tính động của TBK hay có thay đổi đặc tính tĩnh và động của hệ thống điều chỉnh;

3. Khi phát hiện những thay đổi đặc tính động và tĩnh của hệ thống điều chỉnh trong quá trình vận hành hay khi sửa chữa (sau khi loại trừ những thiếu sót phát hiện được).

Điều 208. Kiểm tra độ rung

Rung của tua bin, máy nén khí, máy phát và máy kích thích không được vượt quá giá trị dựa trên thông số kỹ thuật của nhà chế tạo.

Điều 209. Chu kỳ đại tu TBK

Chu kỳ đại tu của tua bin khí (trừ kiểm định đã được đề cập ở Tập 5) và các sửa chữa nhỏ phải được thiết lập trên cơ sở quy định của nhà chế tạo và phụ thuộc vào phương thức thời gian vận hành của tua bin khí, số lần khởi động và nhiên liệu được sử dụng có tính tới điều kiện thực tế của thiết bị.

Chương 8

MÁY PHÁT DIESEL

Điều 210. Quy định chung

Khi vận hành máy phát đốt dầu diesel, cần đảm bảo phát điện an toàn và liên tục.

Điều 211. Điều kiện vận hành các tổ máy diesel

Các tổ máy diesel chỉ được vận hành trong điều kiện các thiết bị bảo vệ tự động và các thiết bị phụ hoạt động tốt: cơ cấu chống vượt tốc, các bơm nước tuần hoàn, các bơm và hệ thống lọc dầu đặt ngoài tổ máy, thiết bị khởi động tổ máy, mạch điều khiển, mạch đo lường, máy cắt chính, thanh cái phân phối điện…

Điều 212. Hệ thống điều chỉnh tổ máy diesel cần phải đảm bảo:

1. Khởi động và ngừng tổ máy tiến hành tự động hoặc bằng tay tốt;

2. Làm việc ổn định ở các chế độ phụ tải;

3. Giữ được tốc độ định mức khi sa thải phụ tải.

Điều 213. Vận hành sau đại tu

Khi đưa máy phát diesel vào vận hành sau khi đại tu, cần điều tra đánh giá tổng thể theo quy định của chủ sở hữu.

Điều 214. An toàn khởi động máy phát diesel

Không được khởi động máy phát diesel theo quy định của chủ sở hữu. Ví dụ các trường hợp sau:

1. Bảo vệ mạch hoặc hệ thống bảo vệ cơ khí bị hỏng;

2. Thiết bị điều chỉnh tốc độ bị hỏng;

3. Chất lượng dầu kém;

4. Thiết bị phụ ngoài máy phát làm việc không ổn định;

5. Các nguyên nhân của các thông số phi Quy chuẩn (khác với thông số của nhà chế tạo) không xác định được;

6. Tiếng ồn trong máy phát không loại trừ được.

Điều 215. Kiểm tra độ rung máy phát

Trị số rung của máy phát phải dựa trên thông số kỹ thuật của nhà chế tạo.

Điều 216. Kiểm tra hệ thống ống dẫn

Các đường ống dẫn, các thiết bị bên ngoài tổ máy thuộc các hệ thống nhiên liệu, hệ thống bôi trơn, hệ thống làm mát, hệ thống khởi động bằng khí nén… phải kín, không bị rò rỉ.

Chương 9

CÁC THIẾT BỊ TỰ ĐỘNG VÀ ĐO LƯỜNG NHIỆT

Điều 217. Quy định chung

Khi vận hành các thiết bị đo nhiệt và tự động, cần kiểm tra các điều kiện và bảo vệ các thiết bị cơ nhiệt, điều khiển các thiết bị đó, phải đảm bảo vận hành tin cậy

Toàn bộ các thiết bị tự động và đo lường nhiệt để điều chỉnh tự động, điều khiển từ xa và tự động hoá, các van điều chỉnh, van stop có thiết bị bảo vệ công nghệ và liên động, các đồng hồ đo và chỉ thị các thông số nhiệt, vật lý, chất lượng cơ khí, hoá chất, các máy tính và thiết bị điều khiển phải được bảo quản ở điều kiện tốt và làm việc liên tục khi các thiết bị cơ nhiệt vận hành.

Điều 218. Nguồn điện dự phòng

Các thiết bị đo lường nhiệt tự động phải được trang bị nguồn điện dự phòng có khoá chuyển mạch tự động và bằng tay.

Điều 219. Lắp đặt cáp cho thiết bị tự động và đo lường nhiệt

Lắp đặt cáp điện và cáp đo lường cho hệ thống tự động và đo lường nhiệt, số lượng và chu kỳ kiểm tra điện trở cách điện của các cáp đó phải phù hợp với Quy chuẩn kỹ thuật này.

Điều 220. Điều kiện khí hậu nơi lắp đặt

Nhiệt độ không khí xung quanh, độ ẩm, bức xạ, trường điện từ, bụi tại chỗ đặt thiết bị và các đồng hồ chỉ thị, đo đếm không được vượt quá giá trị cho phép về kỹ thuật của các thiết bị đó.

Điều 221. Kiểm tra thiết bị đo lường

Việc kiểm tra theo ngành dọc về trạng thái của thiết bị đo lường trong các nhà máy điện do các cơ quan đo lường thiết bị Nhà nước đảm nhiệm (hoặc các bộ phận được uỷ nhiệm).

Điều 222. Chế độ làm việc của hệ thống bảo vệ, đo lường

Các thiết bị bảo vệ công nghiệp đã làm việc cần được làm việc trong thời gian làm việc của thiết bị chính. Cấm cắt các thiết bị bảo vệ công nghệ đang làm việc tốt

Thiết bị bảo vệ công nghệ của thiết bị làm việc không được cắt ra khi vận hành trừ các trường hợp cắt theo yêu cầu của chủ sở hữu.

Cấm sửa chữa hoặc chuẩn độ khi đang làm việc với mạch bảo vệ.

Điều 223. Lưu trữ thông tin

Tất cả các trường hợp tác động của các thiết bị bảo vệ cũng như các trường hợp vượt quá trị số chuẩn độ thì không được vận hành, phải được liệt kê và phân tích.

Chương 10

XỬ LÝ NƯỚC HYDRAT HOÁ

Điều 224. Quy định chung

Sự Hydrat hoá của nhà máy điện phải đảm bảo sự vận hành an toàn của thiết bị nhiệt và thiết bị phụ.

Điều 225. Xử lý nước

Phương thức xử lý nước trong quá trình vận hành các thiết bị của nhà máy điện phải được điều khiển và kiểm tra phù hợp.

Điều 226. Bảo vệ chống ăn mòn

Các thiết bị, ống và van của thiết bị xử lý nước ngưng và nước thải công nghiệp có tiếp xúc với chất ăn mòn mạnh bên trong, các cấu trúc toà nhà có tiếp xúc với chất ăn mòn mạnh phải được gia công hoặc phủ bề mặt bằng vật liệu chống ăn mòn nếu thấy cần thiết.

Điều 227. An toàn hóa chất

Các thiết bị và các xe vận chuyển phải an toàn khi mang tải, lưu chứa và vận chuyển xút ăn da, amoniac, hydrazine, clo và axits mạnh, các chất ăn mòn khác và các dung dịch của chúng trong quá trình công nghệ, phải tuân thủ chặt chẽ quy định về an toàn kỹ thuật khi sử dụng các hoá chất và dung dịch nói trên.

Điều 228. Xử lý nước thải

Nước thải của nhà máy điện có chứa kiềm, axít, amoniac, hydrazine, dầu mỡ, bùn và các chất độc hại phải được xử lý trước khi thải ra ngoài.

Điều 229. Việc kiểm tra hoá học ở các nhà máy điện phải đảm bảo:

1. Nắm vững trạng thái ăn mòn, đóng cáu cặn của thiết bị xử lý nước, và thiết bị nhiệt.

2. Xác định chất lượng và thành phần của nước, hơi, muối bám, các hoá chất, nhiên liệu hữu cơ, tro, xỉ, khí cháy và dầu;

3. Kiểm tra độ nhiễm khí của các phòng, giếng, thăm đường hầm và của các công trình khác.

4. Xác định chất lượng nước thải.

Điều 230. Nước lò hơi

Quy chuẩn nước lò hơi phải được quy định trên cơ sở thí nghiệm nhiệt hoá và xác định giới hạn cho phép về độ bẩn định mức (tổng hàm lượng muối, axits silic,…) ở một số phương thức vận hành của lò. Trong đó, chất lượng hơi phải phù hợp với Quy chuẩn, phải đảm bảo độ sạch của các bề mặt trao đổi nhiệt của lò cũng như giữ cho kim loại không bị ăn mòn hay phá huỷ.

Điều 231. Phải đo lưu lượng xả liên tục của lò hơi

Xả định kỳ của lò hơi từ đáy lò phải được thực hiện khi khởi động và dừng lò cũng như khi vận hành lò theo kế hoạch của nhà máy.

Chương 11

CÁC ĐƯỜNG ỐNG VÀ VAN

Điều 232. Kiểm tra trước vận hành

Đường ống và van cần được kiểm tra cẩn thận trước khi đưa vào vận hành. Sau khi sửa chữa hoặc ngừng dài hạn, cần kiểm tra sự hoàn thiện của bảo ôn, chỉ thị dãn nở nhiệt, các khung cố định, giá đỡ và ổ đỡ trượt.

Kiểm tra khả năng dãn nở nhiệt tự do của đường ống khi bị sấy nóng, tình trạng của các van xả nước, van thải, van an toàn và đồng hồ kiểm nhiệt.

Điều 233. Kiểm tra trong vận hành

Khi các đường ống vận hành theo quy định hiện hành, các việc sau phải được thực hiện vào thời điểm thích hợp:

1. Kiểm tra dãn nở nhiệt bằng cách đọc thiết bị chỉ thị, không để đường ống bị kẹt và độ rung không tăng.

2. Kiểm soát định kỳ giới hạn chảy, trạng thái của kim loại cũng như kiểm tra lỗi của các đường hàn.

3. Quan sát độ kín của các van và bích nối.

4. Kiểm tra phương thức của nhiệt độ làm việc của kim loại khi khởi động và ngừng.

Điều 234. An toàn hệ thống ống dẫn

Sơ đồ các đường ống và việc vận hành các đường ống đó phải loại trừ khả năng làm hư hỏng đường ống hạ áp khi có mối liên hệ với các đường ống cao áp.

Điều 235. Sửa chữa van

Sau khi sửa chữa, các van phải được thử kín theo quy định hiện hành về thiết bị chịu áp lực. Sau khi sửa chữa, các van xung phải được chuẩn lại trên giá theo quy định hiện hành về van an toàn.

Điều 236. Bảo quản cách nhiệt

Cách nhiệt của đường ống và thiết bị phải được bảo quản trong điều kiện tốt và nhiệt độ bề mặt cách nhiệt không được vượt quá giá trị do chủ sở hữu quy định.

Điều 237. Sơn và ký hiệu

Màu sơn và các ký hiệu trên đường ống phải phù hợp với quy định của phần kiểm định lò hơi và các Quy chuẩn Việt Nam khác.

Chương 12

CÁC THIẾT BỊ PHỤ PHẦN CƠ - NHIỆT

Điều 238. Kiểm tra trước vận hành

Sau khi sửa chữa hoặc dừng quá thời gian quy định của chủ sở hữu, tình trạng của các thiết bị bảo vệ công nghệ, thiết bị tự động và an toàn, các van và các vấn đề khác phải được kiểm tra trước khi đưa thiết bị phụ vào vận hành.

Điều 239. Bảo vệ thiết bị phụ

Cấm cấp năng lượng cho thiết bị phụ sau khi ngừng do hư hỏng thiết bị bảo vệ ngắt các thiết bị phụ này cho đến khi hư hỏng được khắc phục.

Điều 240. Van an toàn

Van an toàn của thiết bị phụ (giảm ôn giảm áp, khử khí, bình giãn nở) phải được kiểm tra theo quy định hiện hành đối với bình áp lực.

Van an toàn phải được kiểm tra theo quy định hiện hành đối với bình chịu áp lực.

Điều 241. Thiết bị giảm ôn

Cấm vận hành thiết bị giảm ôn giảm áp khi van an toàn ở điểm hạ áp bị khoá hoặc bị hỏng

Điều 242. Kiểm tra rung động

Độ rung của các thiết bị phụ được đo trên các gối trục không được vượt quá mức đã quy định trong các quy trình của nhà máy.

Chương 13

THIẾT BỊ LỌC BỤI VÀ LƯU CHỨA TRO XỈ

Điều 243. Lọc bụi

Hàm lượng bụi trong khói thải vào không khí không được vượt quá trị số tính toán cho phép đối với từng nhà máy.

Cấm ngừng các lọc bụi khi khói thải không đáp ứng các trị số khi không có lọc bụi.

Điều 244. Lọc bụi tĩnh điện

Ở nhà máy điện, cần giám sát nghiêm ngặt chế độ vận hành thiết bị lọc bụi. Đối với lọc bụi tĩnh điện là các thông số tối ưu về cấp điện và rung các cực (phải được điều khiển). Đối với thiết bị khử bụi ướt là nhiệt độ khói thải, áp suất và nước thải phải được kiểm soát.

Điều 245. Vận hành hệ thống thải tro xỉ phải đảm bảo:

1. Thải xỉ kịp thời và liên tục.

2. An toàn cho thiết bị và các công tác bên trong và bên ngoài hệ thống thải tro xỉ.

3. Bảo vệ nguồn nước, không khí khu vực lân cận không bị ô nhiễm do nước thải.

Điều 246. Thiết bị đo lường

Các đồng hồ kiểm tra đo lường các thiết bị bảo vệ công nghệ, các liên động và tín hiệu của hệ thống thải tro xỉ thủy lực, khí nén phải luôn ở trạng thái tốt và phải định kỳ kiểm tra chúng.

Điều 247. Khu bãi chứa

Cần kiểm tra định kỳ khu bãi chứa về độ cao bề mặt, độ sâu của diện tích chứa.

Điều 248. Hệ thống thải xỉ

Hệ thống thải tro xỉ thủy lực phải thực hiện tuần hoàn kín, chỉ cho phép xả nước lắng trong từ bãi xỉ ra sông và các hố nước sử dụng chung trong trường hợp pháp luật cho phép.

Phần VI

THIẾT BỊ ĐIỆN CỦA NHÀ MÁY ĐIỆN VÀ LƯỚI ĐIỆN

Chương 1

QUY ĐỊNH CHUNG

Điều 249. Tài liệu

Đơn vị vận hành các trang thiết bị cần lưu giữ và cập nhật các tài liệu kỹ thuật sau tại mỗi trạm biến thế và văn phòng bảo dưỡng:

1. Biên bản về việc cấp đất.

2. Biên bản về thiết lập nền móng và lý lịch của các lỗ khoan.

3. Biên bản kiểm tra và chấp nhận của các công trình ngầm.

4. Biên bản (hoặc bản ghi chép) về việc lún của nhà cửa, công trình, nền móng cho việc lắp đặt thiết bị.

5. Danh sách kiểm tra thiết bị phòng cháy chữa cháy.

6. Các tài liệu công trình (các bản vẽ, các giải thích…).

7. Lịch sử kỹ thuật của các nhà cửa, công trình và thiết bị.

8. Kế hoạch bố trí thiết bị và phương tiện phòng cháy chữa cháy.

9. Các bản thuyết minh về công trình thiết kế.

10. Các kết quả kiểm tra hoàn thành và kiểm tra định kỳ.

Chương 2

MÁY PHÁT ĐIỆN VÀ MÁY BÙ ĐỒNG BỘ

Điều 250. Quy định chung

Khi vận hành máy phát điện và máy bù đồng bộ phải đảm bảo sự làm việc liên tục của chúng với những thông số quy định trong các chế độ cho phép, sự làm việc chắc chắn của các hệ thống kích thích, làm mát và thiết bị bảo vệ.

Máy phát dự phòng và các nguồn điện khẩn cấp sẽ cấp điện cho các máy móc quan trọng của nhà máy điện khi có sự cố xảy ra phải sẵn sàng tự động khởi động. Sự hoàn hảo và tính sẵn sàng để khởi động tự động của các máy phát phải được kiểm tra định kỳ.

Trong trường hợp có quá dòng điện và quá điện áp xảy ra trong mạch của máy phát điện, nhà máy điện phải được tách ra khỏi hệ thống bảo vệ một cách tự động.

Điều 251. Kích từ

Mạch kích từ phải có chế độ cường hành kích thích trong thời gian ngắn theo các quy định tại Quy chuẩn liên quan.

Điều 252. Cấp dầu dự phòng

Những nguồn dự phòng cung cấp dầu chèn cho máy phát điện làm mát bằng hyđrô, phải được tự động đóng vào làm việc khi nguồn cung cấp dầu chính bị cắt hoặc khi áp lực dầu giảm thấp dưới giới hạn quy định.

Bể dầu chèn phải được đưa vào vận hành thường xuyên để dự phòng cho hệ thống cung cấp dầu chèn của máy phát.

Điều 253. Hệ thống làm mát

Máy phát điện tua bin hơi và máy bù đồng bộ được làm mát bằng hyđrô phải làm việc với áp lực định mức của hyđrô và bảo đảm được việc điều khiển tự động hệ thống cung cấp dầu chèn.

Đối với máy phát điện cuộn dây được làm mát trực tiếp bằng hyđrô hoặc bằng nước và lõi thép stato được làm mát bằng hyđrô, không cho phép mang tải khi máy làm mát chỉ bằng không khí.

Máy đó chỉ được phép làm việc ngắn hạn khi làm mát bằng không khí ở chế độ không tải không có kích thích, khi nhiệt độ không khí thấp hơn trị số ghi trong quy trình vận hành máy phát điện của nhà chế tạo.

Điều 254. Hệ thống chống cháy

Các phương tiện cứu hoả cho máy phát làm mát bằng không khí và máy bù đồng bộ phải được trang bị phù hợp với hệ thống cứu hoả.

Điều 255. Bộ làm mát

Các bộ lọc trong hệ thống dẫn nước vào bộ làm mát không khí hoặc bộ làm mát khí và các bình trao đổi nhiệt để làm mát máy phát điện và máy bù đồng bộ và các bộ lọc trong hệ thống tuần hoàn nước cất hoặc tuần hoàn dầu phải làm việc thường xuyên và định kỳ vệ sinh.

Điều 256. Hyđrô

Độ sạch của khí hyđrô không nhỏ hơn 95%.

Điều 257. Áp suất máy phát điện

Áp suất đầu chèn khi rôto máy phát điện đứng yên và đang quay phải cao hơn áp suất hyđrô trong máy. Giới hạn thấp nhất và cao nhất của mực chênh áp suất được quy định trong quy trình của nhà chế tạo.

Điều 258. Bảo vệ quá điện áp

Tất cả máy phát điện phải có hệ thống bảo vệ quá điện áp.

Trong trường hợp hệ thống bảo vệ quá điện áp hoạt động, nhà máy điện phải được tách khỏi lưới điện.

Điều 259. Quá tải máy phát

Trong trường hợp sự cố, dòng rôto và stato của máy phát và máy bù đồng bộ được phép quá tải tạm thời như điều kiện giá trị quy định của nhà chế tạo

Điều 260. Vận hành không cân bằng

Cho phép vận hành với dòng điện không cân bằng, các pha không được vượt quá trị số cho phép.

Đối với máy phát điện thuỷ lực có hệ thống làm mát gián tiếp bằng không khí cho cuộn dây stato thì dòng điện giữa các pha phải nằm trong các giá trị dịch chuyển cho phép theo thiết kế của nhà chế tạo hoặc các Quy chuẩn liên quan.

Đối với các máy phát điện thuỷ điện có hệ thống làm mát trực tiếp bằng nước, được phép vận hành với sự dịch chuyển của dòng điện giữa các pha theo thiết kế của nhà chế tạo hoặc các Quy chuẩn liên quan.

Trong mọi trường hợp dòng điện của bất kỳ pha nào cũng không được vượt quá định mức.

Điều 261. Máy phát hoạt động ở chế độ động cơ

Khoảng thời gian cho phép máy phát vận hành ở chế độ môtơ chỉ bị giới hạn bởi điều kiện làm việc của tua bin và theo quy định của nhà chế tạo.

Phụ tải phản kháng cho phép của máy phát điện ở chế độ máy bù đồng bộ và máy bù đồng bộ khi làm việc thiếu kích thích (ở góc điện dung) được quy định trên cơ sở các thí nghiệm đặc biệt về nhiệt hoặc theo tài liệu của nhà chế tạo.

Điều 262. Vận hành máy phát làm mát trực tiếp

Máy phát được làm mát trực tiếp cho cuộn dây được phép vận hành với hệ số công suất cao hơn giá trị danh định và tới giá trị bằng 1 khi đầy tải giữ tại giá trị danh định.

Điều 263. Rung động

Độ rung của các ổ đỡ tua bin - máy phát phải tương ứng với giá trị quy định của nhà chế tạo.

Điều 264. Nạp - xả hyđrô làm mát

Trong những điều kiện bình thường, đối với máy phát điện với cuộn dây làm mát trực tiếp bằng hyđrô, việc nạp hyđrô vào máy và xả hyđrô ra khỏi máy phải tiến hành khi rôto đứng yên hoặc quay rôto bằng bộ quay trục.

Khi sự cố, có thể bắt đầu xả hyđrô trong lúc rôto còn đang quay theo quán tính.

Phải dùng khí cácbonic hoặc nitơ để xả hết hyđrô hoặc không khí ra khỏi máy phát điện, máy bù đồng bộ theo đúng quy trình vận hành hệ thống làm mát bằng hyđrô của máy phát điện.

Chương 3

ĐỘNG CƠ ĐIỆN

Điều 265. Ký hiệu

Các động cơ và máy do nó kéo phải có mũi tên chỉ chiều quay, và các trang bị khởi động của nó phải ghi rõ thuộc tổ máy nào.

Điều 266. Sửa chữa định kỳ

Thời hạn sửa chữa lớn và sửa chữa nhỏ của động cơ điện được quy định theo điều kiện của từng nơi.

Chương 4

MÁY BIẾN ÁP, MÁY BIẾN ÁP TỰ NGẪU VÀ CUỘN ĐIỆN KHÁNG CÓ DẦU

Điều 267. Quy định chung

Khi vận hành máy biến áp lực và cuộn điện kháng có dầu (trong chương này gọi chung là máy biến áp) phải bảo đảm sự làm việc chắc chắn và lâu dài của chúng bằng cách:

- Giám sát nhiệt độ, chế độ phụ tải và mức điện áp.

- Giám sát nghiêm ngặt tiêu chuẩn về chất lượng và đặc tính cách điện.

- Duy trì tốt các trang bị làm mát, điều chỉnh điện áp, giám sát dầu và các trang bị khác.

Điều 268. Phòng chống cháy

Các trang bị phòng chống cháy đặt cố định, trang bị thu gom dầu dưới máy biến áp (cuộn điện kháng) và các ống xả dầu phải được duy trì trong trạng thái sẵn sàng làm việc.

Điều 269. Đánh số, ký hiệu

Trên vỏ máy biến áp đặt ngoài trời phải ghi tên gọi thống nhất theo quy định của điều độ. Cũng phải ghi những ký hiệu như vậy ở trên cánh cửa và ở bên trong các buồng, các ngăn đặt máy biến áp.

Trên vỏ các máy biến áp một pha phải ghi tên của pha.

Máy biến áp đặt ngoài trời phải sơn màu sáng chịu được tác động của môi trường và của dầu.

Điều 270. Nguồn cấp điện

Các động cơ điện của hệ thống làm mát máy biến áp thông thường phải được cấp điện từ hai nguồn. Đối với máy biến áp có dầu tuần hoàn cưỡng bức phải trang bị bộ tự động đóng nguồn dự phòng (TĐĐ).

Điều 271. Bộ điều áp dưới tải

Bộ điều chỉnh điện áp dưới tải (ĐAT) của máy biến áp phải thường xuyên trong tình trạng làm việc; thông thường bộ điều chỉnh này làm việc tự động. Phải kiểm tra sự làm việc của bộ điều chỉnh căn cứ vào trị số ghi trên bộ đếm số lần tác động.

Điều 272. Hệ thống làm mát

Hệ thống làm mát của máy biến áp phải bảo đảm cho máy làm việc với phụ tải định mức.

Điều 273. Làm mát cưỡng bức

Ở máy biến áp làm mát bằng không khí và dầu tuần hoàn cưỡng bức (dạng KD) và ở máy biến áp làm mát bằng nước và dầu tuần hoàn cưỡng bức (dạng ND), hệ thống làm mát phải được tự động đóng (cắt) đồng thời với việc đóng (cắt) máy biến áp. Dầu phải được liên tục tuần hoàn cưỡng bức, không phụ thuộc mức mang tải.

Điều 274. Mức dầu phụ

Dầu trong bình dầu phụ của máy biến áp phải ở mức ngang vạch dấu tương ứng với nhiệt độ dầu trong máy biến áp.

Điều 275. Quá tải MBA

Mỗi cuộn dây của máy biến áp dầu được phép quá tải lâu dài với dòng điện cao hơn định mức 5% của nấc điện áp tương ứng nếu điện áp ở nấc đó không cao hơn điện áp định mức.

Ngoài ra, tùy theo chế độ làm việc, máy biến áp còn được phép quá tải ngắn hạn thường kỳ, mức độ và thời gian quá tải căn cứ theo quy trình về vận hành máy biến áp phù hợp với hướng dẫn của nhà chế tạo.

Ở máy biến áp tự ngẫu có cuộn dây điện áp thấp nối với máy phát điện, máy bù đồng bộ hoặc phụ tải thì cần kiểm tra dòng điện ở phần chung của cuộn dây điện áp cao.

Điều 276. Kiểm tra MBA

Máy biến áp cần được kiểm tra tuân theo những nội dung kiểm tra được mô tả trong Tập 5 Quy chuẩn kỹ thuật điện.

Điều 277. Kiểm tra sự cố

Khi rơle kiểm tra các hư hỏng bên trong máy biến áp tác động để cảnh báo, phải tiến hành xem xét phía ngoài máy biến áp, lấy mẫu khí trong rơle hơi để phân tích và kiểm tra tính chất cháy của khí. Nếu khí cháy được hoặc trong khí có chứa những sản phẩm do phân hủy chất cách điện, phải nhanh chóng cắt máy biến áp.

Điều 278. Đóng điện MBA

Trường hợp máy biến áp cắt tự động do tác động của bảo vệ chống hư hỏng bên trong máy biến áp chỉ cho phép đóng vào làm việc trở lại sau khi đã xem xét, thử nghiệm, phân tích mẫu khí và khắc phục những điều bất thường đã phát hiện.

Trường hợp máy biến áp bị cắt tự động do bảo vệ khác ngoài so lệch và rơle hơi, có thể đóng máy biến áp trở lại làm việc không cần kiểm tra trừ khi do ngắn mạch.

Điều 279. Dầu cách điện

Dầu trong bình dầu phụ của máy biến áp phải được bảo vệ tránh tiếp xúc trực tiếp với môi trường không khí.

Dầu trong các sứ điện có dầu phải được bảo vệ chống ôxy hóa và chống nhiễm ẩm.

Điều 280. Đóng điện xung kích

Máy biến áp phải được đóng vào lưới lần đầu bằng cách đóng xung kích toàn bộ điện áp. Máy biến áp làm việc theo sơ đồ khối với máy phát điện có thể đóng vào lưới lần đầu cùng với máy phát điện bằng cách nâng điện áp từ không hoặc bằng cách đóng xung kích.

Điều 281. Kiểm tra MBA

Máy biến áp cần được kiểm tra tuân theo những nội dung kiểm tra được mô tả trong Tập 5 Quy chuẩn kỹ thuật điện.

Chương 5

HỆ THỐNG PHÂN PHỐI ĐIỆN (HPĐ)

Điều 282. Quy định chung

Đơn vị vận hành các trang thiết bị của hệ thống phân phối điện cần đảm bảo các điều kiện làm việc của từng thiết bị lưới điện theo các giá trị danh định trong điều kiện hoạt động bình thường cũng như trong tình trạng ngắn mạch, quá điện áp.

Nhân viên vận hành trong HPĐ, phải nắm vững sơ đồ và các chỉ dẫn theo các chế độ làm việc cho phép của thiết bị điện trong điều kiện bình thường và sự cố.

Điều 283. Khai thác hệ thống phân phối điện

Khi khai thác HPĐ, phải đưa vào làm việc thường xuyên mang điện tất cả các phân đoạn và hệ thống thanh cái (trừ thanh cái đường vòng), cũng như tất cả các thiết bị điện, trừ thiết bị dự phòng.

Điều 284. Cách điện HPĐ

Cấp cách điện của các thiết bị điện phải tương ứng với điện áp định mức của lưới điện, còn các trang bị bảo vệ chống quá điện áp phải phù hợp với mức cách điện của thiết bị điện.

Khi bố trí thiết bị điện ở những nơi có môi trường bụi bẩn phải có các biện pháp bảo đảm cho cách điện làm việc được chắc chắn: ở các hệ thống phân phối điện ngoài trời (HPĐN)

- sử dụng cách điện loại tăng cường, rửa làm sạch, mạ kẽm chống ăn mòn các chi tiết kim loại; ở các hệ thống phân phối điện trong nhà (HPĐT)- chống bụi khí xâm thực lọt vào; ở các hệ thống phân phối điện hợp bộ (HPĐH) - dùng các tủ kín có cách điện tăng cường và mạ kẽm chống ăn mòn các chi tiết kim loại.

Điều 285. Bảo vệ nhiệt độ

Các kết cấu bị phát nóng khi ở gần các phần mang điện mà nhân viên vận hành dễ tiếp xúc phải được hạn chế nhiệt độ không vượt quá +50^oC.

Điều 286. Nhiệt độ làm việc

Nhiệt độ trong nhà ở các HPĐT vào mùa hè không được vượt quá +45^oC, và phải có các biện pháp làm giảm nhiệt độ của các thiết bị điện hoặc làm giảm nhiệt độ không khí làm mát.

Điều 287. Bảo vệ chống xâm nhập

Ở các HPĐ phải có các biện pháp ngăn ngừa không cho các động vật và chim chui vào.

Lớp phủ sàn nhà không cho phép tạo thành bụi. Giữa cây cối với các phần mang điện trong HPĐ phải có đủ khoảng cách loại trừ được khả năng phóng điện.

Điều 288. Bảo vệ hầm cáp

Các mương và rãnh cáp ở các HPĐ phải được đậy kín bằng các tấm nắp không cháy. Ở những lỗ cáp vào nhà, xuyên tường, trần ra khỏi mương cáp phải được bịt kín bằng các vật liệu không cháy.

Các hàm cáp, mương cáp phải được giữ gìn sạch sẽ phải có trang thiết bị thải nước đọng.

Hệ thống chứa dầu, hồ thu dầu, hệ thống thoát thải dầu phải bảo đảm hoạt động tốt và đảm bảo môi trường.

Điều 289. Mức dầu cách điện

Mức dầu ở các máy cắt dầu, các máy biến áp đo lường, các sứ có dầu không được thấp hơn hoặc cao hơn các giới hạn chỉ thị dầu theo nhiệt độ môi trường.

Dầu ở trong các thiết bị trên phải bảo vệ chống ẩm và ôxy hóa.

Điều 290. Kiểm tra nhiệt độ mối nối

Để loại trừ sự phát nóng ở các mối nối thanh cái trong các HPĐ phải định kỳ kiểm tra bằng các chỉ thị nhiệt di động hoặc cố định.

Điều 291. Khóa liên động

Các HPĐ điện áp từ 3 kV trở lên phải trang bị các khóa liên động, nhằm ngăn ngừa việc thao tác nhầm các dao cách ly, dao tách nhánh, dao tạo ngắn mạch, xe chuyển máy cắt, dao tiếp đất…

Nhân viên vận hành, trực tiếp thao tác các thiết bị trên không được tự ý mở các khóa liên động.

Điều 292. Bảo vệ tác động sai

Ở các trạm biến áp, trạm cắt cũng như các công trình khác đặt trên cột không có hàng rào vây quanh thì các tay truyền động dao cách ly và các tủ phân phối điện hạ áp phải được khóa lại.

Điều 293. Tiếp đất HPĐ

Để thực hiện tiếp đất của HPĐ điện áp từ 3 kV trở lên phải dùng dao tiếp đất đặt cố định.

Tay thao tác của bộ truyền động dao tiếp đất phải sơn mầu đỏ còn lưỡi dao thì sơn đỏ có vạch trắng.

Điều 294. Chỉ thị máy cắt điện

Ở máy cắt điện và bộ phận truyền động phải có bộ chỉ thị vị trí đóng hoặc cắt.

Ở các máy cắt điện có bộ truyền động đặt liền với máy cắt thì chỉ cần đặt bộ chỉ thị vị trí đóng cắt hoặc ở máy cắt điện hoặc ở bộ truyền động. Ở các máy cắt điện tiếp điểm làm việc của nó dễ dàng quan sát được vị trí đóng hoặc cắt thì không nhất thiết phải có bộ chỉ thị vị trí đóng cắt của máy cắt.

Ở các bộ truyền động dao cách ly, dao tiếp đất, dao tách nhánh, dao tạo ngắn mạch và các thiết bị khác có tường ngăn cách với các thiết bị thì phải có bộ phận chỉ thị vị trí "đóng" và "cắt".

Điều 295. An toàn vận hành HPĐ

Tại các HPĐ phải có các trang bị nối đất lưu động, các phương tiện cấp cứu tai nạn, các dụng cụ bảo vệ và phòng chữa cháy theo đúng Quy chuẩn về an toàn lao động và phòng chữa cháy (cát, bình dập lửa v.v…).

Đối với HPĐ nếu có các đội phòng chữa cháy nội bộ thì các dụng cụ phương tiện trên đây có thể để tại trụ sở của các đội này.

Điều 296. Kiểm tra thử nghiệm

Kiểm tra và thí nghiệm đối với HPĐ phải thực hiện theo Quy chuẩn kỹ thuật về thử nghiệm trong Tập 5 Quy chuẩn kỹ thuật điện.

Điều 297. Bảo dưỡng - đại tu định kỳ

Việc đại tu thiết bị HPĐ cần được thực hiện với phương pháp thích hợp và có khoảng thời gian nhất định để duy trì độ tin cậy và vận hành tiết kiệm. Khoảng thời gian này cần được xác định bởi đơn vị vận hành theo tình trạng và hư hỏng thực tế của thiết bị.

Chương 6

HỆ THỐNG ẮC QUY

Điều 298. Điện áp làm việc

Khi vận hành, hệ thống ắc quy phải bảo đảm làm việc tin cậy lâu dài với mức điện áp cần thiết trên thanh cái điện một chiều trong chế độ vận hành bình thường và sự cố.

Điều 299. Kiểm tra

Việc kiểm tra các ắc quy mới phải phù hợp với nội dung của việc kiểm tra hiện trường và kiểm tra hoàn thành được mô tả ở trong Tập 5 Quy chuẩn kỹ thuật điện.

Điều 300. Thông gió

Thông gió bằng quạt hút ở phòng đặt ắc quy trong các nhà máy điện phải được hoạt động theo chỉ tiêu kỹ thuật của ắc quy và trạng thái lắp đặt.

Các phòng đặt ắc quy của trạm biến áp, việc thông gió thực hiện theo quy định địa phương.

Điều 301. Điện áp điều khiển

Điện áp ở thanh cái điện một chiều cung cấp điện cho các mạch điều khiển trang bị bảo về rơle, tín hiệu tự động và điều khiển từ xa, trong điều kiện vận hành bình thường cho phép lớn hơn 5% điện áp định mức của các trang bị nhận điện.

Các đường điện một chiều trục chính phải có 2 nguồn cấp điện.

Khi có chạm đất trong hệ thống điện một chiều, phải nhanh chóng loại trừ, không cho phép hệ thống này làm việc, trừ trường hợp trong quá trình phát hiện điểm chạm đất.

Điều 302. Ký hiệu và đánh số

Ắc quy và các thiết bị kèm theo phải được ghi nhãn Tập 7 Quy chuẩn kỹ thuật điện.

Chương 7

ĐƯỜNG DÂY DẪN ĐIỆN TRÊN KHÔNG (ĐDK)

Điều 303. Bảo trì ĐDK

Trong quá trình vận hành phải tiến hành bảo dưỡng kỹ thuật nhằm đảm bảo cho ĐDK vận hành tin cậy

Điều 304. Kiểm tra bảo dưỡng định kỳ

Trong công tác bảo dưỡng ĐDK, phải tiến hành những công việc để ngăn ngừa các bộ phận kết cấu ĐDK bị hư hỏng trước thời hạn bằng cách thực hiện những việc kiểm tra và đo lường định kỳ, loại trừ các hư hỏng và bất thường.

Khi đại tu ĐDK phải tiến hành các biện pháp tổng thể nhằm phục hồi lại các đặc tính vận hành ban đầu của ĐDK nói chung hoặc các bộ phận của chúng nói riêng bằng cách sửa chữa các bộ phận bị hư hỏng hoặc thay chúng bằng những loại có chất lượng và kinh tế hơn nhằm cải thiện các đặc tính vận hành của đường dây.

Điều 305. Điều kiện khí hậu

Trong thỏa thuận về điều kiện kỹ thuật để thiết kế ĐDK, các chủ sở hữu phải nêu yêu cầu cho cơ quan thiết kế về các điều kiện riêng biệt trong vùng ĐDK đi qua (điều kiện khí hậu, độ nhiễm bẩn của môi trường và các yếu tố khác của địa phương) để cơ quan thiết kế phải lưu ý trong thiết kế ĐDK.

Điều 306. Bàn giao tài liệu

Khi tiếp nhận ĐDK để đưa vào vận hành, chủ sở hữu phải nhận được của đơn vị thi công các tài liệu kỹ thuật phù hợp với quy định nghiệm thu các công trình lưới điện. Chủ sở hữu phải bàn giao cho đơn vị quản lý vận hành các tài liệu trên.

Điều 307. Cảnh báo

ĐDK đang thi công gần hoặc giao chéo ĐDK đang vận hành thì cơ quan vận hành phải theo dõi và cảnh báo để đảm bảo an toàn cho các đường dây đang vận hành.

Điều 308. Quản lý an toàn

Trong quản lý vận hành ĐDK phải nghiêm chỉnh chấp hành các quy định về việc bảo vệ an toàn các công trình lưới điện.

Cơ quan quản lý lưới điện phải thông báo cho các tổ chức khác ở lân cận khu vực tuyến DDK đi qua về các quy định này.

Cơ quan quản lý lưới điện phải có các biện pháp ngăn ngừa các cá nhân hoặc tổ chức khác tiến hành các công việc trong hành lang tuyến ĐDK, vi phạm các quy định về việc bảo vệ an toàn các công trình lưới điện.

Điều 309. Đền bù giải phóng

Khi sửa chữa và bảo dưỡng đường dây ở các đoạn đi qua các khu vực trồng trọt (nông, lâm trường, ruộng, vườn...) đơn vị quản lý phải thỏa thuận với địa phương theo quy định hiện hành.

Điều 310. Hành lang ĐDK

Tuyến đường dây phải định kỳ phát quang hành lang và phải giữ không để các vụ cháy xảy ra gần đó làm hư hỏng ĐDK. Các cây ngoài hành lang có khả năng gây sự cố đường dây phải được xử lý theo đúng quy định về việc bảo vệ an toàn các công trình lưới điện.

Điều 311. Phải bảo quản các biển báo và tín hiệu:

a) Biển báo đặt trên bờ các khoảng ĐDK vượt sông có thuyền bè qua lại thường xuyên;

b) Tín hiệu ánh sáng và sơn báo hiệu đặt ở các cột cao.

c) Các biển báo, dấu hiệu đặt vĩnh viễn ở các cột của ĐDK.

Điều 312. Cữ ngáng

Cơ quan quản lý lưới điện phải theo dõi và đề nghị với cơ quan quản lý đường sắt đặt các cữ ngáng ở các đoạn đường sắt đi gần hoặc giao chéo ĐDK có thể có các toa quá cỡ đi qua. Việc đặt và bảo quản các cữ ngáng này do cơ quan quản lý đường sắt thực hiện.

Điều 313. Thiết bị dò tìm sự cố

Để phát hiện từ xa các chỗ hư hỏng của ĐDK điện áp từ 110 kV trở lên phải có trang thiết bị cần thiết.

Cơ quan quản lý lưới điện phải có trang thiết bị để phát hiện các điểm chạm đất trên các ĐDK 6-35 kV.

Điều 314. Đường dây giao chéo

Trong vận hành, ở các khoảng cột ĐDK giao chéo với các ĐDK khác và các đường dây thông tin cho phép ở mỗi dây dẫn hoặc dây chống sét của ĐDK ở trên không được có quá 2 mối nối.

Số mối nối ở các dây dẫn và dây chống sét của ĐDK chui ở dưới không hạn chế.

Điều 315. Tăng cường cách điện

Trong trường hợp ô nhiễm nghiêm trọng, cách điện phải được tăng cường, hoặc dùng cách điện chống thấm ướt.

Điều 316. Kiểm tra ĐDK

Kiểm tra và thử nghiệm đường dây trên không cần được thực hiện dựa trên các Quy chuẩn kỹ thuật Tập 5 Quy chuẩn kỹ thuật điện một cách thích hợp.

Điều 317. Xử lý hư hỏng

Những hư hỏng, thiếu sót phát hiện khi kiểm tra ĐDK phải được ghi vào nhật ký hoặc hồ sơ, tùy theo mức độ hư hỏng phải tiến hành sửa chữa ngay hoặc sửa chữa trong kỳ bảo dưỡng ĐDK.

Điều 318. Bảo trì ĐDK

Việc đại tu các thiết bị đường dây cần được thực hiện với phương pháp và thời hạn thích hợp, để duy trì độ tin cậy và vận hành tiết kiệm. Khoảng thời gian này cần được xác định bởi đơn vị vận hành dựa trên tình trạng và hư hỏng thực tế của thiết bị.

Điều 319. Kế hoạch bảo trì

Bảo dưỡng kỹ thuật và sửa chữa ĐDK phải tiến hành đồng bộ với các công trình khác để hạn chế tới mức tối thiểu thời gian cắt điện.

Điều 320. Thay đổi kết cấu

Việc thay đổi kết cấu cột cũng như các kết cấu khác của ĐDK phải có đầy đủ các tài liệu tính toán kỹ thuật và được người có thẩm quyền của cơ quan quản lý điện duyệt.

Điều 321. Phụ kiện thay thế

Các cơ quan quản lý lưới điện phải được dự phòng một số phụ tùng phụ kiện thay thế theo quy định để có thể tiến hành sửa chữa kịp thời các hư hỏng trên ĐDK.

Điều 322. Phối hợp xử lý

Khi các cơ quan quản lý vận hành khác nhau có các mạch mắc chung cột, việc lập kế hoạch sửa chữa các ĐDK phải có sự thỏa thuận với nhau. Việc sửa chữa ĐDK khi xảy ra sự cố phải được báo trước cho bên liên quan (chủ mạch ĐDK mắc chung trên cột).

Chương 8

ĐƯỜNG CÁP ĐIỆN LỰC

Điều 323. Quy định chung

Khi vận hành các đường cáp điện lực phải tiến hành bảo dưỡng nhằm đảm bảo cho các đường cáp này làm việc tin cậy.

Điều 324. Phụ tải cáp

Đối với mỗi đường cáp, khi mới đưa vào vận hành phải quy định dòng điện tải tối đa cho phép. Dòng điện tải được xác định theo những đoạn cáp chịu những điều kiện phát nhiệt xấu nhất nếu chiều dài của đoạn cáp này trên 10 mét.

Được phép nâng dòng điện tải lên, với điều kiện sự tăng nhiệt của lõi cáp không vượt quá quy định trên cơ sở thử nghiệm. Sự tăng nhiệt này phải kiểm tra ở những đoạn cáp có điều kiện làm mát xấu nhất.

Điều 325. Nhiệt độ hầm cáp

Nhiệt độ trong các hầm cáp hoặc mương cáp không được vượt quá 40^oC vào mùa hè.

Điều 326. Quá tải cáp

Các đường cáp có nạp dầu 110-500 kV cho phép vận hành quá tải đến khi nhiệt độ của lõi cáp đạt tới 80^oC. Trong đó thời gian quá tải liên tục không được quá 100 giờ, tổng thời gian quá tải không quá 500 giờ trong 1 năm với khoảng cách về thời gian giữa 2 lần quá tải liên tiếp không dưới 10 ngày. Đối với các cáp 110 kV đặt hở ngoài trời, không hạn chế thời gian vận hành với nhiệt độ của lõi cáp là 80^oC.

Điều 327. Áp suất dầu

Đối với cáp nạp dầu, cần quy định mức giới hạn cho phép của áp suất dầu. Trong trường hợp khi áp suất dầu của cáp vượt quá dải cho phép thì phải cắt điện đường cáp và chỉ được phép đóng điện sau khi đã phát hiện và loại trừ nguyên nhân.

Điều 328. Hồ sơ tài liệu

Khi tiếp nhận đường cáp đưa vào vận hành, ngoài các tài liệu kỹ thuật quy định, cơ quan xây lắp còn phải giao cho cơ quan quản lý các tài liệu sau:

a) Bản đồ tuyến cáp tỷ lệ 1/200 hoặc 1/500 (tùy thuộc vào sự phát triển các hệ thống giao thông liên lạc ở vùng tuyến đi qua);

b) Danh mục các công trình ngầm dưới đất trong đó chỉ rõ những điểm đường cáp giao chéo và đi gần các đường cáp ngầm khác (cáp thông tin, cáp lực) và các đường ống dẫn đặt ngầm dưới đất, công trình ngầm khác, các hộp nối cáp;

c) Biên bản về tình trạng của cáp trong cuộn cáp, nếu cần phải có cả biên bản kiểm tra mở cuộn cáp và chuyên chở cáp;

d) Bản vẽ cắt dọc tuyến cáp ở những điểm cáp giao chéo với đường giao thông và các đường cáp khác, đường ống khác đối với cáp điện áp từ 22 kV trở lên và đối với cáp 6-10 kV chỉ ở những đoạn tuyến phức tạp;

đ) Biên bản phân tích mẫu đất dọc tuyến theo đặc điểm của từng đoạn tuyến phức tạp.

Điều 329. Giám sát thi công

Những đường cáp có điện áp bất kỳ khi xây dựng thì cơ quan quản lý vận hành phải theo dõi trong quá trình rải cáp và xây lắp đường cáp.

Điều 330. Bảo vệ kết cấu

Các kết cấu bằng kim loại đỡ cáp phải được bảo vệ chống gỉ, chịu nhiệt.

Điều 331. Chế độ làm việc

Tải của mỗi cáp cần được đo ít nhất là hàng năm, tại giờ cao điểm và giờ thấp điểm. Trên cơ sở các số liệu đo này phải chỉnh lý lại chế độ và sơ đồ làm việc của lưới.

Điều 332. Kiểm tra

Kiểm tra và thử nghiệm cáp điện cần được thực hiện theo Tập 5 Quy chuẩn kỹ thuật điện.

Điều 333. Chống ăn mòn điện hóa

Ở những vùng có tuyến giao thông điện khí hóa hoặc vùng đất xâm thực, các đường cáp chỉ được đưa vào vận hành sau khi đã có các biện pháp xử lý chống ăn mòn cáp.

Trong các vùng này, trên các đường cáp phải tiến hành đo các dòng điện tản, phải thành lập và hiệu chỉnh có hệ thống sơ đồ điện thế của lưới cáp (hoặc từng đoạn cáp riêng biệt) và bản đồ vùng đất xâm thực.

Điều 334. Bảo vệ tuyến cáp chống tác động cơ học

Việc đào bới hoặc động chạm tới đất trên tuyến đường cáp chỉ được tiến hành khi được phép của cơ quan quản lý đường cáp.

Điều 335. Thi công gần tuyến cáp

Khi các đơn vị khác tiến hành công việc đào bới trong khu vực như trình bày ở Hình 6.87.1 cần có sự hiện diện của đơn vị quản lý cáp. Phương pháp bảo vệ như căng dây chắn hay ngăn đường cần được trao đổi giữa người tiến hành công việc đó và người thuộc đơn vị quản lý cáp.

Khi thi công công trình nền đường qua các tuyến cáp, việc bảo vệ mặt bằng không thể đảm bảo trong phạm vi 1m, thì phải có sự giám sát của đơn vị quản lý cáp. Ngoài ra, trong trường hợp lớp đất phủ mỏng hơn 0,7m, không được sử dụng máy có lưỡi đào bằng kim loại. Khi phải sử dụng máy đó cần phải thoả thuận với đơn vị quản lý cáp.

Khi khoan thăm dò hoặc phun hóa chất được trong phạm vi 1m từ tuyến cáp phải có sự giám sát của đơn vị quản lý cáp. Trong trường hợp phạm vi lớn hơn 1m, sự giám sát này tùy thuộc vào hiện trạng.

Hình 6.87.1. Khu vực đào bới cần giám sát của đơn vị quản lý cáp

Điều 336. Công bố thông tin

Cơ quan quản lý lưới điện phải thường xuyên thông báo cho các cơ quan và nhân dân trong khu vực có đường cáp đi qua về thủ tục và quy trình tiến hành các công việc đào đất ở gần tuyến cáp.

Điều 337. An toàn lao động

Trong quá trình kiểm tra các đường cáp và các công trình đặt cáp phải tuân thủ các quy định về an toàn lao động.

Chương 9

BẢO VỆ RƠLE VÀ TỰ ĐỘNG ĐIỆN (BRT)

Điểu 338. Quy định chung

Các thiết bị điện của các nhà máy điện và lưới điện phải được bảo vệ chống ngắn mạch và các hư hỏng trong chế độ vận hành bình thường bằng các trang bị bảo vệ rơ le, máy cắt hoặc cầu chảy và các trang bị tự động điện trong đó có tự động điều chỉnh và tự động chống sự cố.

Điều 339. Trách nhiệm quản lý vận hành

Các nhà máy điện, công ty điện lực, đơn vị cung cấp điện và vận hành lưới điện chịu trách nhiệm quản lý, vận hành hệ thống bảo vệ rơle, tự động điện, đo lường điện và mạch nhị thứ.

Điều 340. Yêu cầu BRT

Trong vận hành phải bảo đảm các điều kiện để các trang bị bảo vệ rơle, đo lường và tự động điện, các mạch nhị thứ làm việc tin cậy theo các quy chuẩn kỹ thuật (nhiệt độ, độ ẩm, độ rung cho phép và độ sai lệch thông số so với định mức…).

Điều 341. Ký hiệu và đánh số

Các rơle bảo vệ và trang thiết bị tự động cần gắn các bảng nhãn dễ nhận dạng bằng mắt. Trên bảng rơle điện và hệ thống tự động bảo vệ cũng như trên các bảng điều khiển và các sơ đồ nổi, trên cả hai mặt (trước và sau) cần được ghi tên theo các quy định của trung tâm điều độ. Các trang thiết bị được lắp đặt trên và trên bảng điều khiển hoặc ở mặt sau của bàn điều khiển phải được ký hiệu ở cả hai mặt tuân theo sơ đồ.

Điều 342. Kiểm tra hoạt động BRT

Chủ sở hữu yêu cầu đơn vị có trách nhiệm kiểm tra sự chính xác của cầu chảy, át tô mát ở các mạch điều khiển, thử máy cắt điện và các máy khác, trao đổi tín hiệu bảo vệ cao tần, đo dòng điện không cân bằng của bảo vệ so lệch, thử trang bị tự động đóng lại (TĐ-L), TĐD, tự động ghi sóng và các trang thiết bị khác.

Chu kỳ kiểm tra và thử trang thiết bị cũng như trình tự xử lý của nhân viên vận hành khi phát hiện sự sai lệch với Quy chuẩn, được quy định theo quy trình của cơ sở.

Điều 343. Kiểm tra hoạt động của BRT

Các trang bị BRT và mạch nhị thứ phải được định kỳ kiểm tra và hiệu chỉnh theo quy trình kỹ thuật.

Sau mỗi lần tác động sai hoặc từ chối tác động các trang bị này phải được tiến hành kiểm tra bất thường (sau sự cố) theo quy trình đặc biệt.

Điều 344. Bảo vệ BRT

Cuộn dây thứ cấp của máy biến dòng luôn phải khép mạch qua rơle, đồng hồ điện hoặc đấu tắt. Mạch nhị thứ của máy biến dòng và biến điện áp phải có điểm nối đất.

Điều 345. Yêu cầu BRT đối với mạch dòng

Các mạch dòng điện thao tác phải đảm bảo làm việc tin cậy của các trang bị bảo vệ (cầu chảy và áp tô mát).

Áp tô mát, cầu chảy và dây chảy phải có ký hiệu (nhiệm vụ và dòng điện).

Ở các bảng (các tủ) đặt trang bị BRT mà các nhân viên thao tác thực hiện chuyển mạch bằng khóa, còn phải ghi thêm vị trí tương ứng của khóa ứng với các chế độ làm việc.

Thao tác các chuyển mạch trên phải ghi vào nhật ký vận hành.

Chương 10

TRANG BỊ NỐI ĐẤT

Điều 346. Quy định chung

Các trang bị nối đất phải đáp ứng yêu cầu bảo đảm an toàn cho người và các thiết bị trong mọi chế độ vận hành.

Phải nối đất tất cả các bộ phận bằng kim loại của thiết bị điện và của các công trình điện có khả năng mang điện khi cách điện hư hỏng.

Điều 347. Nối đất hệ thống

Mỗi phần tử của công trình cần nối đất phải nối với hệ thống nối đất hoặc trục nối đất chính bằng dây dẫn nối đất riêng biệt.

Không cho phép nối đất một số phần tử của công trình theo kiểu đấu nối tiếp.

Điều 348. Nối đất các phần tử

Đấu dây nối đất vào trang bị nối đất, cực nối đất phải hàn còn đấu vào các trang thiết bị điện cột của đường dây có thể hàn hoặc bắt chặt bằng bulông.

Điều 349. Bảo vệ và đánh số

Các dây nối đất phải có biện pháp chống gỉ, các phần dây nối đất lộ thiên trong trạm và nhà máy phải sơn để đánh dấu phân biệt.

Điều 350. Nối đất hàn

Chỉ cho phép đấu các máy hàn điện cũng như các trang thiết bị điện di động khác với các dây nối đất sẵn có bằng các dây di động có tiết diện đạt yêu cầu.

Điều 351. Kiểm tra thử nghiệm

Việc kiểm tra và thử nghiệm các hệ thống ngầm cần được thực hiện dựa theo Tập 5 Quy chuẩn kỹ thuật điện.

Điều 352. Phải tiến hành đo điện trở nối đất trong các trường hợp sau:

a) Sau khi lắp ráp, xây dựng lại, sửa chữa lớn các công trình của các nhà máy điện, trạm biến áp và đường dây tải điện.

b) Khi bảo dưỡng các cột điện có treo dây chống sét của đường dây vì cách điện bị hỏng hoặc đánh thủng do hồ quang điện.

Điều 353. Nối đất khu vực có tính ăn mòn cao

Đối với các trang bị nối đất của các công trình cũng như các cột điện thường xuyên bị hư hỏng do gỉ thì việc đào đất lên để kiểm tra phải làm ráo riết hơn theo quyết định của người chịu trách nhiệm.

Chương 11

BẢO VỆ CHỐNG QUÁ ĐIỆN ÁP

Điều 354. Quy định chung

Không cho phép mắc dây của đường dây điện áp đến 1000 V vào bất kỳ các cột đèn pha, ống khói, tháp nước cũng như dẫn các đường dây này vào các gian nhà có nguy cơ cháy nổ.

Các đường dây này phải được thực hiện bằng cáp có vỏ bọc kim loại hoặc bằng dây bọc bên trong ống kim loại chôn trong đất.

Điều 355. Kiểm tra hệ thống chống sét

Các bộ chống sét cần được kiểm tra tuân theo những nội dung về kiểm tra được trình bày trong Tập 5 Quy chuẩn kỹ thuật điện.

Điều 356. Vận hành trong chế độ sự cố

Trong các lưới điện có điểm trung tính cách điện hoặc có bù dòng điện điện dung cho phép các đường dây và đường cáp làm việc tối đa tới 2 giờ, nhưng tốt nhất là cắt ngay, khi một pha chạm đất. Trong khi đó phải phát hiện và loại trừ được chỗ hư hỏng trong thời gian ngắn nhất.

Điều 357. Bù điện dung

Bù dòng điện điện dung chạm đất bằng các thiết bị dập hồ quang, phải tiến hành thực hiện khi dòng điện điện dung vượt quá các trị số sau:

Điện áp danh định của lưới điện 6 10 15-20 35 và lớn hơn {KV}.

Dòng điện điện dung chạm đất 30 20 15 10 {A}.

Ở các sơ đồ khối “Máy phát điện - máy biến áp” (tại điện áp máy phát) phải đặt thiết bị dập hồ quang khi dòng điện điện dung chạm đất lớn hơn 5A.

Trong lưới 6 ÷ 35 kV với các đường dây có cột thép và bê tông cốt thép phải đặt thiết bị dập hồ quang khi dòng điện điện dung chạm đất lớn hơn 10A. Để bù dòng điện điện dung chạm đất trong lưới điện phải sử dụng cuộn kháng dập hồ quang nối đất (cuộn dập hồ quang) điều chỉnh tự động hoặc bằng tay. Trong sơ đồ khối “Máy phát điện - máy biến áp” cho phép dùng cuộn kháng dập hồ quang không điều chỉnh.

Đo các dòng điện điện dung, dòng điện cuộn kháng dập hồ quang, dòng điện chạm đất và điện áp lệch ở điểm trung tính phải tiến hành khi đưa cuộn kháng dập hồ quang vào vận hành và khi có sự thay đổi đáng kể về chế độ lưới điện, nhưng ít nhất 5 năm một lần.

Điều 358. Cuộn kháng dập hồ quang

Công suất của cuộn kháng dập hồ quang phải lựa chọn theo dòng điện điện dung của lưới có tính đến dự kiến phát triển.

Các cuộn kháng dập hồ quang nối đất phải đặt trong trạm biến áp nối với lưới bù không ít hơn ba đường dây.

Không được đặt các cuộn kháng dập hồ quang ở các trạm cụt.

Cuộn kháng dập hồ quang phải đấu vào điểm trung tính của máy biến áp, máy phát điện hoặc máy bù đồng bộ qua dao cách ly.

Để đấu cuộn kháng dập hồ quang, thông thường phải sử dụng máy biến áp có sơ đồ đấu dây “sao - tam giác”.

Cấm đấu các cuộn kháng dập hồ quang vào các máy biến áp lực được bảo vệ bằng cầu chảy.

Điều 359. Bộ điều chỉnh cuộn kháng

Các thiết bị dập hồ quang phải có bộ chỉnh cộng hưởng.

Cho phép dùng bộ chỉnh có mức chỉnh sai số tới 5% khi thành phần phản kháng của dòng điện chạm đất không vượt quá 5A.

Nếu trong lưới 6-15 kV có đặt các thiết bị dập hồ quang có mức chênh lệch lớn về dòng điện ở các nhánh khác nhau thì cho phép bộ chỉnh cộng hưởng có thành phần phản kháng của dòng điện chạm đất tới 10A. Trong các lưới điện 35 kV trở lên khi dòng điện dung chạm đất nhỏ hơn 15A, cho phép mức sai số của bộ chỉnh không quá 10%.

Cho phép sử dụng bộ chỉnh không đạt mức bù ở lưới đường dây và cáp nếu xảy ra bất kỳ sự cố nào, điện dung không cân bằng phát sinh ở các pha trong lưới (ví dụ khi xảy ra đứt dây) không dẫn tới sự thay đổi điện áp của điểm trung tính vượt quá 7% điện áp pha.

Điều 360. Độ lệch điện áp

Trong các lưới điện, vận hành có đặt bù dòng điện điện dung, khi không chạm đất, điện áp không đối xứng không được vượt quá 0,75% điện áp pha.

Trong khi lưới điện bị chạm đất, cho phép độ lệch điện áp ở điểm trung tính không vượt quá trị số sau đây:

Lâu dài 15% điện áp pha

Trong 1 giờ 30% - nt -

Hạ thấp mức chênh lệch điện áp và độ lệch điện áp của điểm trung tính tới trị số quy định phải thực hiện bằng cách làm cân bằng điện dung của các pha với đất trong lưới điện (thay đổi vị trí tương hỗ giữa các dây dẫn pha, cũng như bố trí tụ điện liên lạc cao tần giữa các pha trên đường dây).

Các tụ điện liên lạc cao tần và các tụ điện bảo vệ chống sét cho các máy điện quay khi đấu vào lưới phải kiểm tra mức độ không cân bằng điện dung cho phép của các pha nối với đất.

Không cho phép đóng cắt từng pha của đường dây và đường cáp để có thể gây ra độ thay đổi điện áp ở điểm trung tính vượt quá trị số cho phép.

Điều 361. Kháng điện điều chỉnh bằng tay

Khi sử dụng cuộn kháng dập hồ quang có điều chỉnh dòng điện bằng tay thì việc xác định mức điều chỉnh phải thực hiện bằng thiết bị đo bù cộng hưởng. Nếu không có thiết bị này việc chọn mức điều chỉnh phải dựa trên kết quả đo dòng điện chạm đất, dòng điện dung, dòng điện bù có tính đến điện áp lệch của điểm trung tính.

Điều 362. Thao tác đóng cắt

Trong các trạm biến áp 110-220 kV, để ngăn ngừa xảy ra quá điện áp do sự tự phát sinh lệch trung tính hoặc trong quá trình phát sinh cộng hưởng sắt từ nguy hiểm, thì việc thao tác phải bắt đầu từ nối đất điểm trung tính của máy biến áp mà những máy biến áp này được đóng vào hệ thống thanh cái không mang tải có đặt máy biến điện áp 110 kV và 220 kV kiểu cảm ứng.

Trước khi cắt ra khỏi lưới, các hệ thống thanh cái không tải có đặt các máy biến điện áp loại trên thì điểm trung tính của máy biến áp cấp điện phải được nối đất.

Ở lưới điện và ở những điểm đấu nối 6 - 35 kV trong trường hợp cần thiết phải có những biện pháp tránh được sự tự phát sinh độ lệch điểm trung tính.

Điều 363. Bảo vệ xông điện áp

Máy biến áp phải có biện pháp để ngăn ngừa sự cố liên quan đến hai cấp điện áp khác nhau.

Điều 364. Tiếp địa làm việc

Trong các lưới điện 110 kV và lớn hơn, việc cắt tiếp địa trung tính của các cuộn dây 110 - 220 kV của các máy biến áp, cũng như việc lựa chọn tác động của bảo vệ và hệ thống tự động, phải thực hiện sao cho khi có những thao tác khác nhau và ngắt tự động thì không tách phần lưới không có máy biến áp có tiếp địa trung tính.

Bảo vệ chống quá điện áp cho các điểm trung tính của máy biến áp có mức cách điện thấp hơn các sứ đầu vào của máy biến áp phải thực hiện bằng chống sét van.

Điều 365. Quá điện áp

Trong lưới điện 110 kV trở lên, khi thao tác đóng cắt điện và khi có sự cố, điện áp tần số công nghiệp (50 Hz) tăng cao tại thiết bị phụ thuộc vào thời gian không được vượt quá các giới hạn sau:

Điện áp danh định (kV)	Thiết bị	Điện áp tăng cao cho phép với thời gian kéo dài (sec)
Điện áp danh định (kV)	Thiết bị	1200	20	1	0,1
110 tới 500	Máy biến áp lực và biến áp tự ngẫu	1,10/1,10	1,25/1,25	1,9/1,5	2,0/1,58
	Điện kháng kiểu sun và máy biến điện áp điện từ	1,15/1,15	1,35/1,35	2,0/1,60	2,10/1,65
	Trang bị chuyển mạch, máy biến điện áp kiểu điện dung. Máy biến dòng điện, tụ điện thông tin và thanh cái cứng	1,15/1,15	1,60/1,60	2,20/1,70	2,40/1,80

Các trị số ghi trong bảng trên đây, tử số dùng cho cách điện pha đất tính theo phần trăm của điện áp pha làm việc lớn nhất, còn mẫu số là cho cách điện pha - pha tính theo phần trăm của điện áp dây làm việc lớn nhất (đối với các thiết bị điện dùng điện 3 pha). Điện áp làm việc lớn nhất xác định theo các quy định hiện hành.

Chương 12

TRANG BỊ ĐO LƯỜNG ĐIỆN

Điều 366. Trách nhiệm quản lý

Các chủ sở hữu (nhà máy điện, công ty điện lực) chịu trách nhiệm quản lý và giám sát các trang bị và hệ thống đo lường điện. Việc quản lý và hiệu chỉnh do các nhà máy và công ty phân cấp cho từng cơ sở.

Điều 367. Kiểm tra định kỳ

Thời hạn kiểm tra các trang bị đo lường điện thực hiện theo quy định hiện hành.

Điều 368. Đóng điện làm việc

Tất cả các trang bị đo lường điện chỉ được đặt và đưa vào vận hành với điều kiện đáp ứng được các yêu cầu về theo quy định và hướng dẫn của nhà máy chế tạo, theo quy chuẩn hiện hành.

Điều 369. Kiểm tra

Tổ chức, phương pháp tiến hành và báo cáo khi kiểm tra các trang bị đo lường điện phải theo đúng quy định hiện hành.

Điều 370. Lắp đặt mạch bảo vệ

Các trang bị đo lường điện cho các máy biến áp liên lạc và đường dây tải điện có điện áp từ 220 kV trở lên đặt ở các nhà máy điện và trạm biến áp có người trực nhật thường xuyên phải được đặt riêng biệt cho từng mạch đấu nối một. Không cho phép đặt chung 1 trang bị để đo kết hợp cho nhiều mạch nối.

Đối với các mạch đo khác cho phép đặt các trang bị đo lường kết hợp hoặc của các trang bị kiểm tra trung tâm.

Điều 371. Nguyên tắc lắp đặt

Nên đặt trang bị đo đếm điện năng tự dùng cho các phần tử làm việc và dự phòng trong các nhà máy điện. Ngoài ra, ở các nhà máy nhiệt điện nên đặt trang bị đo đếm điện năng cho các động cơ điện chính trong dây chuyền sản xuất của mỗi lò và tua bin để có thể xác định được điện năng tiêu thụ cho từng phân đoạn dây chuyền công nghệ.

Điều 372. Công suất lắp đặt

Ở các trạm biến áp của hệ thống điện phải tính được điện năng tiêu thụ riêng biệt cho nhu cầu tự dùng của trạm.

Điều 373.

Phải đặt trang bị đo đếm điện năng tác dụng tại các lộ đấu vào lưới ở các trạm biến áp có điện từ 35 kV trở lên để thực hiện tính toán cân bằng năng lượng với mục đích quản lý tổn thất của các phần tử trong lưới điện.

Chương 13

CHIẾU SÁNG

Điều 374. Quy định chung

Chiếu sáng làm việc và chiếu sáng sự cố trong tất cả các nhà, chỗ làm việc, ở ngoài trời phải đảm bảo độ rọi phù hợp với tiêu chuẩn, quy chuẩn hiện hành

Các đèn chiếu sáng sự cố phải đánh dấu hoặc sơn màu phân biệt với các đèn chiếu sáng làm việc.

Chiếu sáng tín hiệu cho các ống khói và công trình cao khác phải phù hợp với các Quy chuẩn hiện hành.

Chương 14

TRẠM ĐIỆN PHÂN

Điều 375. Quy định chung

Các thiết bị và việc vận hành các trạm điện phân phải đáp ứng được yêu cầu về quy chuẩn an toàn hiện hành của Nhà nước đã ban hành.

Điều 376. Kiểm tra

Khi trạm điện phân được đưa vào vận hành, phải kiểm tra tình trạng thiết bị như điện áp, dòng điện của thiết bị điện phân, áp lực khí hyđrô và ôxy và mức chất lỏng trong dụng cụ, chênh áp giữa hệ thống hyđrô và ôxy, nhiệt độ của chất điện phân và không khí trong thiết bị sấy, độ sạch của khí hyđrô và ôxy trong dụng cụ và nồng độ hyđrô trong trạm.

Giá trị bình thường và giới hạn của giá trị kiểm tra phải được xác định theo chỉ dẫn thí nghiệm của nhà chế tạo, ngoài ra, các giá trị đó phải được theo dõi chặt chẽ trong quá trình vận hành.

Điều 377. Bảo vệ trạm

Các thiết bị bảo vệ công nghệ của trạm điện phân phải tác động để cắt môtơ - máy phát được đặt khi sự khác nhau giữa giá trị thực tế và giá trị thiết kế vượt quá giá trị được cài đặt.

Khi trạm điện phân tự động cắt, bảng điều khiển phải hiển thị tín hiệu báo động. Khi nhận được báo động, người vận hành phải có mặt tại trạm điện phân không muộn quá 15 phút.

Sau khi thiết bị bảo vệ công nghệ tác động, người vận hành không được khởi động lại trừ khi đã tìm và xử lý các nguyên nhân gây sự cố.

Điều 378. Van an toàn

Các van an toàn trong các thiết bị áp lực của khí hyđrô và ôxy ở thiết bị điện phân phải được chuẩn độ tại giá trị thiết kế.

Điều 379. Thông gió

Trước khi đưa thiết bị điện phân vào làm việc, tất cả các dụng cụ và các đường ống gió phải được thông thổi bằng khí như quy định của nhà chế tạo và an toàn.

Điều 380. Triết nạp khí

Để lấy không khí hay hyđrô từ các bình, phải sử dụng loại khí (Cacbon hoặc Nitơ) do nhà chế tạo quy định.

Khi kiểm tra bên trong bình, chúng phải được hút ra bằng không khí trước cho tới khi hàm lượng ôxy trong không khí hút ra đạt xấp xỉ 20%.

Điều 381. Đánh dấu, ký hiệu

Các đường ống dẫn của trạm điện phân phải được sơn màu quy định phù hợp với quy chuẩn Nhà nước đã ban hành, sơn màu các trang thiết bị - theo màu của khí tương ứng. Sơn màu các bình chứa - màu sáng có các vòng bao quanh cùng màu tương ứng với khí chứa trong đó.

Chương 15

DẦU NĂNG LƯỢNG

Điều 382. Hệ thống chứa dầu

Dầu dùng trong công nghiệp năng lượng gọi tắt là dầu năng lượng. Trong quá trình sử dụng phải đảm bảo: hệ thống dầu của các tổ máy và thiết bị có chứa dầu làm việc được ổn định.

Điều 383. Kiểm tra dầu

Dầu cách điện cần được kiểm tra tuân theo những nội dung về kiểm tra được mô tả cho từng trang thiết bị trong Tập 5 Quy chuẩn kỹ thuật điện.

Điều 384. Xử lý dầu

Khi kiểm tra và xử lý dầu cách điện như mô tả trong QTĐ 5, nếu hàm lượng axit có xu hướng tăng, thì các chất hấp thụ sẽ được thay thế, làm khô hoặc tái sinh.

Điều 385. Dầu tua bin thuỷ lực đang sử dụng phải đạt các Quy chuẩn sau đây:

- Hàm lượng axit: không quá 0,6 mg KOH

- Phản ứng axit - bazơ tan trong nước - trung tính.

- Nước, tro, tạp chất cơ khí - không có (xác định bằng mắt thường).

Phần VII

CHỈ HUY ĐIỀU ĐỘ - THAO TÁC

Chương 1

CHỈ HUY ĐIỀU ĐỘ

Điều 386. Quy định chung

Trung tâm điều độ quốc gia, trung tâm điều độ miền và địa phương và tất cả các đơn vị vận hành trang thiết bị điện như các trạm biến áp, đường dây truyền tải, nhà máy điện, v.v..., sẽ chịu trách nhiệm đảm bảo các vấn đề sau theo quy định hiện hành:

- Đảm bảo cung cấp điện đầy đủ;

- Đảm bảo cung cấp năng lượng liên tục cho khách hàng và đảm bảo hoạt động ổn định của toàn hệ thống;

- Đảm bảo chất lượng năng lượng theo các tiêu chuẩn quy định (tần số, điện áp của dòng điện).

- Đảm bảo cho hệ thống điện và các hệ thống năng lượng làm việc kinh tế, sử dụng hợp lý nguyên, nhiên liệu theo các biểu đồ phụ tải đã định.

Điều 387. Phương tiện điều độ

Chỉ huy điều độ được thực hiện từ các trung tâm điều độ. Trung tâm điều độ phải được trang bị các phương tiện cần thiết để chỉ huy công việc điều độ, phù hợp với các quy chuẩn hiên hành.

LẬP KẾ HOẠCH

Điều 388. Kế hoạch đại tu sửa chữa

Kế hoạch tổng thể hàng năm về đại tu và sửa chữa các nhà máy điện và lưới điện cần được đệ trình lên Trung tâm Điều độ quốc gia.

Trường hợp kế hoạch tổng thể về đại tu và sửa chữa có thay đổi phải được sự phê chuẩn của Trung tâm Điều độ quốc gia.

SƠ ĐỒ NỐI DÂY CỦA HỆ THỐNG ĐIỆN

Điều 389. Sơ đồ nối dây

Giới hạn phụ tải cho phép đối với các thiết bị điện và đường dây dẫn điện phải do phòng điều độ của hệ thống năng lượng, của hệ thống năng lượng liên kết (HNL) hoặc của hệ thống năng lượng thống nhất (HNT), phối hợp với các công ty điện lực và các nhà máy điện lập ra theo phương thức vận hành và trị số chỉnh định rơle và tự động, phải được xem lại ít nhất một lần trong một năm.

BIỂU ĐỒ PHỤ TẢI TÁC DỤNG

Điều 390. Lập biểu đồ phụ tải

Biểu đồ phụ tải các nhà máy thuỷ điện phải tính đến yêu cầu của các ngành kinh tế quốc dân khác (giao thông đường thuỷ, thuỷ lợi, hải sản, cung cấp nước…) phù hợp với quy định về sử dụng các nguồn nước hiện hành.

Điều 391. Vận hành theo biểu đồ

Các nhà máy điện phải hoàn thành các biểu độ phụ tải và dự phòng nóng đã giao. Nếu vì một lý do nào đó không thực hiện được biểu đồ phụ tải thì nhân viên trực nhật phải báo cáo ngay cho điều độ hệ thống năng lượng.

Điều độ viên hệ thống năng lượng có quyền trong trường hợp cần thiết, thay đổi biểu đồ phụ tải của nhà máy điện nhưng phải giữ nguyên biểu đồ phụ tải tổng của toàn hệ thống do trung tâm điều độ HNL lập. Việc thay đổi biểu đồ phụ tải tổng phải được điều độ viên HNL cho phép.

Chỉ có điều độ viên trung tâm HNT có quyền cho phép thay đổi biểu đồ truyền công suất giữa các hệ thống năng lượng liên kết (HNL).

Điều độ viên có quyền yêu cầu nhà máy điện tăng cường công suất hết mức hoặc giảm đến mức thấp nhất theo điều kiện kỹ thuật của thiết bị.

ĐIỀU CHỈNH TẦN SỐ

Điều 392. Điều chỉnh tần số

Tần số điện trong hệ thống điện phải luôn luôn duy trì theo quy định hiện hành.

ĐIỀU CHỈNH ĐIỆN ÁP

Điều 393. Điều chỉnh điện áp

Điện áp của hệ thống điện phải luôn được duy trì ở mức độ bình thường tương ứng với biểu đồ điện áp cho trước.

Điều 394. Ngừng hệ thống rơ le bảo vệ

Muốn đưa các thiết bị cũng như hệ thống rơ le bảo vệ và tự động, các phương tiện điều độ và điều khiển công nghệ (PĐĐC) ra khỏi vận hành và dự phòng để sửa chữa hay thí nghiệm, trong bất kỳ trường hợp nào (nằm trong hoặc nằm ngoài kế hoạch), yêu cầu phải làm văn bản và được trung tâm điều độ phê duyệt.

Điều 395. Sửa chữa ngoài kế hoạch

Trường hợp đặc biệt khi có yêu cầu sửa chữa thiết bị không theo kế hoạch hoặc xử lý sự cố, các yêu cầu này phải được đệ trình và được phê duyệt của Trung tâm Điều độ.

Điều 396. Thời gian thao tác

Thời gian thực hiện các thao tác liên quan đến việc lắp đặt các thiết bị hoặc đưa dây chuyền vào hoạt động, thời gian cho việc đốt lò hơi hoặc khởi động tua bin cần được tính toán đạt thời gian cho phép theo yêu cầu của Trung tâm Điều độ.

Trường hợp thời gian này cần thay đổi, phải có sự phê duyệt của Trung tâm Điều độ.

Điều 397. Dừng vận hành

Mặc dù các yêu cầu đã được chấp thuận, nhưng lúc đưa thiết bị ra khởi vận hành và dự phòng để sửa chữa hay thí nghiệm đều phải được điều độ viên trực nhật của Trung tâm Điều độ cho phép ngay trước lúc tiến hành.

QUY TRÌNH XỬ LÝ SỰ CỐ

Điều 398. Xử lý sự cố

Ở mỗi trung tâm điều độ và mỗi thiết bị năng lượng có nhân viên trực phải có quy trình cụ thể về xử lý sự cố.

Khi xuất hiện sự cố, các Trung tâm Điều độ và nhân viên vận hành liên quan phải áp dụng mọi biện pháp để hạn chế sự lan rộng sự cố và khôi phục cung cấp điện cho khách hàng trong thời gian ngắn nhất.

Chương 2

THAO TÁC ĐÓNG CẮT CÁC THIẾT BỊ ĐIỆN

Điều 399. Quy định chung

Tại các phòng điều khiển của các nhà máy điện và các trạm biến áp không phụ thuộc vào dạng điều khiển và tại các trung tâm điều độ phải có sơ đồ nổi (sơ đồ nối dây) của các thiết bị điện đặt ở nơi chỉ huy của nhân viên điều độ nhà máy điện, trạm biến áp và Trung tâm Điều độ đó.

Tất cả các thay đổi trong sơ đồ nối dây cũng như các thay đổi vị trí nối đất cần phải được chỉ rõ trên sơ đồ nổi ngay sau khi tiến hành thao tác.

Tại trung tâm Điều độ và các trạm biến áp nút có đặt sơ đồ nổi của hệ thống điện được điều khiển từ đó thì không nhất thiết cần phải có sơ đồ thao tác riêng từng thiết bị đó.

Chương 3

NHÂN VIÊN VẬN HÀNH

Điều 400. Quy định chung

Các nhà máy điện, công ty điện lực, các đơn vị cung cấp điện và vận hành lưới cần phân công người thích hợp đáp ứng các trình độ theo yêu cầu được quy định trong các tiêu chuẩn có liên quan với chức năng và nhiệm vụ người vận hành.

Ở đây, những người vận hành hệ thống điện, nhà máy điện, các mạng lưới và hệ thống hơi nước là:

a) Nhân viên trực nhật làm việc theo lịch của các bộ phận sản xuất;

b) Nhân viên thao tác và sửa chữa phục vụ vận hành và thao tác ở các bộ phận sản xuất;

c) Cán bộ trực nhật lãnh đạo trong ca vận hành, bao gồm:

- Điều độ viên trực nhật HNT;

- Điều độ viên trực nhật HNL;

- Điều độ viên trực nhật hệ thống năng lượng;

- Điều độ viên trực nhật của truyền tải, điện lực và chi nhánh điện hoặc nhiệt;

- Trưởng ca nhà máy điện.

Điều 401. Bảo dưỡng vận hành

Việc bảo dưỡng thiết bị năng lượng do các nhân viên vận hành thực hiện thường xuyên hoặc định kỳ theo lịch quy định cho 1 hoặc 1 nhóm thiết bị.

Khối lượng thực hiện và số người trong ca hay đội do từng đơn vị phân công và quy định.

Điều 402. An toàn vận hành

Các đơn vị cung cấp điện, các công ty điện lực cần yêu cầu và giám sát các đơn vị vận hành, đảm bảo máy móc vận hành tốt, không để xảy ra sự cố, sạch sẽ và ngăn nắp theo đúng quy định.

Điều 403. Công tác kiểm tra

Nhân viên vận hành phải định kỳ kiểm tra theo đúng quy trình vận hành những thiết bị công nghệ, phòng chống cháy, tín hiệu báo sự cố, thông tin cũng như chuẩn lại đồng hồ thời gian tại chỗ làm việc.

Chương 4

CÁC PHƯƠNG TIỆN CHỈ HUY ĐIỀU ĐỘ VÀ ĐIỀU CHỈNH CÔNG NGHỆ

Điều 404. Quy định chung

Các cơ sở chỉ huy điều độ của các nhà máy điện, công ty điện lực, các đơn vị quản lý lưới điện phải được trang bị các phương tiện chỉ huy điều độ và điều khiển công nghệ (PĐĐC) theo đúng các tiêu chuẩn thiết kế công nghệ các Trung tâm Điều độ và các nút PĐĐC của hệ thống điện và các quy định về số lượng các thiết bị cơ khí từ xa và thông tin liên lạc trong hệ thống điện.

Các phương tiện điều khiển cần phải được duy trì thường xuyên ở trạng thái làm việc tốt.

Điều 405. Trạm khách hàng

Các trạm biến áp khách hàng có điện áp 35 kV trở lên hoặc các phòng điều khiển các trạm đó trực thuộc hệ thống đường sắt chạy điện, đường ống dẫn dầu, dẫn hơi đốt và các xí nghiệp công nghiệp, cần được trang bị thông tin và điều khiển từ xa và làm việc ở trạng thái tốt. Số lượng điều khiển từ xa của các trạm khách hàng được xác định theo các yêu cầu về độ tin cậy của việc điều khiển thao tác bằng các kênh thông tin chuyển tiếp 35 kV trở lên và phải phù hợp với hệ thống điện.

Kết cấu và chế độ bảo dưỡng phương tiện thông tin và điều khiển từ xa của các trạm biến áp thuê bao phải thực hiện theo đúng quy định.

Điều 406. Hệ thống thông tin ngành Điện

Việc vận hành mạng lưới viễn thông cho sản xuất điện, các hệ thống điều khiển từ xa và truyền thông tin do các đơn vị quản lý thông tin và điều khiển từ xa đảm nhận.

Điều 407. Hồ sơ tài liệu

Các đơn vị quản lý và các chi nhánh sản xuất khác khi vận hành các thiết bị kỹ thuật điều độ và điều khiển công nghệ, kỹ thuật máy tính, các thiết bị ngoại vi và đầu cuối của máy tính phải có các tài liệu thiết kế, tài liệu của nhà máy chế tạo, các sơ đồ và quy trình vận hành cũng như phải có tài liệu kỹ thuật của thiết bị và biên bản kiểm tra vận hành.

Điều 408. Bảo vệ thiết bị thông tin

Các thiết bị thông tin hữu tuyến phải được bảo vệ, tránh tác động nguy hiểm và nhiễu do các thiết bị điện cao áp gây ra phù hợp với quy định hiện hành về bảo vệ đường dây viễn thông hữu tuyến của hệ thống điện

Điều 409. Nguồn dự phòng

Các thiết bị điều độ và điều khiển công nghệ cũng như các thiết bị kỹ thuật máy tính tham gia trực tiếp vào quá trình công nghệ điều khiển cần phải có nguồn điện dự phòng tự động đóng lại khi mất điện lưới.

Các nguồn dự phòng đó phải thực hiện theo đúng các yêu cầu hiện hành.

Điều 410. Bảo trì hệ thống

Các nhà máy điện, công ty điện lực, các đơn vị quản lý lưới điện phải định kỳ xem xét toàn bộ các thiết bị, đặc biệt chú ý tới vị trí của các khoá chuyển mạch, con nối mạch và tín hiệu báo sự cố./.

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

BỘ CÔNG THƯƠNG

QCVN QTĐ-7 : 2009/BCT

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ KỸ THUẬT ĐIỆN

Tập 7

THI CÔNG CÁC CÔNG TRÌNH ĐIỆN

National Technical Codes for Installation Power Network

HÀ NỘI - 2009

MỤC LỤC

Quyết định về việc ban hành Quy chuẩn quốc gia về kỹ thuật điện

Lời nói đầu

Chương 1. QUY ĐỊNH CHUNG

Chương 2. CÁC QUY ĐỊNH KỸ THUẬT CHUNG

Mục 1. Quy định chung

Mục 2. Công nghiệp hoá công tác xây lắp

Mục 3. Công tác chuẩn bị thi công

Mục 4. Các yêu cầu về công trình xây dựng để lắp đặt các thiết bị điện

Mục 5. Công nghệ và tự động hoá công tác lắp đặt điện

Chương 3. LẮP ĐẶT HỆ THỐNG PHÂN PHỐI VÀ TRẠM BIẾN ÁP

Mục 1. Lắp đặt hệ thống phân phối điện

Mục 2. Các máy biến áp điện lực

Mục 3. Cơ cấu chuyển mạch cách điện bằng khí (GIS)

Mục 4. Các bảng và tủ điện

Mục 5. Các mạch thứ cấp

Mục 6. Hệ thống ắc qui đặt cố định

Mục 7. Bộ tụ điện để nâng cao hệ số công suất

Chương 4. CÁC THIẾT BỊ ĐIỆN CHIẾU SÁNG

Mục 1. Quy định chung

Mục 2. Đèn chiếu sáng

Mục 3. Các thiết bị của hệ thống điện chiếu sáng

Mục 4. Các bảng điện phân phối

Chương 5. HỆ THỐNG NỐI ĐẤT

Mục 1. Quy định chung

Mục 2. Đặt các dây nối đất

Mục 3. Nối đất các thiết bị phân phối

Mục 4. Nối đất thiết bị động lực

Mục 5. Nối đất ở mạch điện và đường cáp

Mục 6. Cách sơn và đánh dấu

Chương 6. CÁCH ĐẶT DÂY DẪN ĐIỆN

Mục 1. Quy định chung

Mục 2. Đặt dây dẫn điện lên các vật đỡ cách điện (các puli, các cách điện, các kẹp dây ...)

Mục 3. Dây dẫn đặt treo

Mục 4. Đặt dây dẫn loại được bảo vệ và cáp cách điện bằng cao su

Mục 5. Đặt hở và đặt ngầm dây dẫn điện

Mục 6. Đặt ngầm dây dẫn trong các ống không phải là kim loại

Mục 7. Đặt dây ngầm trong ống thủy tinh

Mục 8. Đặt hở và ngầm dây dẫn trong ống thép

Mục 9. Dây dẫn đặt hở và có bao che (thanh cái) với điện áp dưới 1000V

Mục 10. Làm đầu dây và nối dây cho cáp

Mục 11. Đặt dây trong các gian dễ cháy, dễ nổ

Mục 12. Sơn và đánh dấu

Chương 7. CÁC ĐƯỜNG CÁP NGẦM

Mục 1. Quy định chung

Mục 2. Đặt cáp trong rãnh

Mục 3. Các kích thước yêu cầu khi đặt cáp

Mục 4. Đặt cáp trong đường ống, mương và trong các gian sản xuất

Mục 5. Đặt cáp trong blốc và ống

Mục 6. Đặt cáp ở bãi lầy, bùn lầy và dưới nước

Mục 7. Nối cáp và làm đầu cáp

Mục 8. Đặt cáp trong các gian dễ nổ và ở các thiết trí ngoài trời dễ nổ

Mục 9. Cách sơn và ký hiệu

Chương 8. ĐƯỜNG DÂY TẢI ĐIỆN TRÊN KHÔNG (ĐDK) ĐIỆN ÁP TỚI 500 KV

Mục 1. Quy định chung

Mục 2. Công tác làm móng

Mục 3. Lắp và dựng cột

Mục 4. Lắp ráp cách điện và phụ kiện mắc dây

Mục 5. Lắp ráp dây dẫn và dây chống sét

Mục 6. Đánh số hiệu và sơn

Mục 7. Nghiệm thu và bàn giao công trình đưa vào khai thác

Chương I

QUY ĐỊNH CHUNG

Điều 1. Mục đích

Quy chuẩn kỹ thuật này quy định các điều kiện cần thiết và các thủ tục về xây dựng và lắp đặt của các công trình điện.

Điều 2. Phạm vi áp dụng

Quy định trong Quy chuẩn kỹ thuật này sẽ được áp dụng cho công tác kỹ thuật như xây dựng và sửa chữa các thiết bị điện của lưới điện. Quy định này được áp dụng để xây dựng và lắp đặt cho các thiết bị điện có điện áp tới 500 kV.

Điều 3. Định nghĩa

Các định nghĩa sau đây áp dụng trong tiêu chuẩn kỹ thuật này:

1. “Người có thẩm quyền” đại diện cho Bộ chủ quản hoặc các tổ chức mà Bộ chủ quản uỷ quyền buộc tuân thủ trong xây dựng hoặc sửa chữa các phương tiện kỹ thuật dân dụng hoặc thiết bị điện được kết nối với lưới điện quốc gia.

2. “Chủ sở hữu” đại diện cho các cơ quan, tổ chức, cá nhân hoặc liên doanh sở hữu các thiết bị của hệ thống điện, chủ sở hữu có nghĩa vụ pháp lý để vận hành các thiết bị đó.

3. “Tư vấn” đại diện cho các cơ quan, tổ chức, cá nhân hoặc liên doanh được chủ sở hữu trao trách nhiệm thiết kế công việc xây dựng hoặc sửa chữa.

4. “Nhà thầu” đại diện cho bất kỳ cho các cơ quan, tổ chức, cá nhân hoặc liên doanh đã trúng thầu các công việc xây dựng hoặc sửa chữa và thường giữ vai trò triển khai thi công các công việc đó.

5. “Nhà thầu phụ” đại diện cho các cơ quan, tổ chức, cá nhân hoặc liên doanh được Nhà thầu trao trách nhiệm triển khai công việc xây dựng hoặc sửa chữa.

6. “Tài liệu thiết kế” là các hồ sơ thiết kế thiết yếu bao gồm cả các chỉ dẫn công tác xây dựng hoặc sửa chữa mà Nhà thầu hoặc Nhà thầu phụ sử dụng để thực hiện chính xác công việc.

7. “Phương pháp lắp sẵn” là việc sử dụng các thiết bị điện được lắp trước tại xưởng.

8. “Đánh dấu, ký hiệu pha” là việc bố trí các màu của các pha. Trong quy định này, Pha A có màu vàng, pha B màu xanh lá cây, pha C màu đỏ.

9. “Cáp thí nghiệm” là cáp điều khiển các đường dây, thanh cái và các thiết bị phát điện... Chức năng chính của cáp này là để gửi tín hiệu như đóng hoặc mở tới máy cắt và các thiết bị liên quan tới điều khiển hệ thống điện.

Chương II

CÁC QUY ĐỊNH KỸ THUẬT CHUNG

Mục 1. QUY ĐỊNH CHUNG

Điều 4. Phạm vi áp dụng

Quy định này được áp dụng để xây dựng và lắp đặt các công trình điện có điện áp tới 500 kV.

Điều 5. Quy định chung

Các quy định này là văn bản pháp quy bắt buộc áp dụng. Các cơ quan thiết kế điện, các cơ quan thi công và nghiệm thu các công trình xây lắp điện, cũng như các cơ quan cung cấp thiết bị, các nhà chế tạo thiết bị phải nghiêm chỉnh chấp hành.

Điều 6. Các điều kiện và phương pháp kỹ thuật thi công

Các điều kiện và phương pháp kỹ thuật thi công nêu trong quy chuẩn này không hạn chế việc sử dụng các phương pháp, công nghệ thi công khác nếu đảm bảo an toàn và phù hợp các yêu cầu kỹ thuật.

Điều 7. Khi xây lắp các trang thiết bị điện phải thực hiện:

- Quy định này;

- Các tiêu chuẩn và quy phạm xây dựng hiện hành;

- Quy phạm kỹ thuật an toàn trong xây dựng, các quy định về bảo hộ lao động và phòng chống cháy nổ;

- Hồ sơ thiết kế được cấp có thẩm quyền phê duyệt, tài liệu hướng dẫn của nhà chế tạo.

Điều 8. Điều kiện sử dụng thiết bị ngoài Quy chuẩn

Khi sử dụng các thiết bị điện mà các đặc tính của thiết bị có những điểm khác với những điều quy định trong quy chuẩn này thì theo số liệu của nhà máy chế tạo nếu các thông số này không vi phạm yêu cầu kỹ thuật và phải được chủ sở hữu phê duyệt.

Ví dụ: Các khe hở trong các ổ trục, độ không đồng đều của các khe hở không khí trong các máy điện, các trị số lực nén của các tiếp điểm…

Điều 9. Yêu cầu đối với công việc liên quan:

Đối với các loại công việc như: Lắp đặt các bình ắc qui, công tác hàn, công tác chằng buộc, công tác xây lắp có sử dụng búa hơi, búa súng hoặc các dụng cụ lắp đặt khác v.v... chỉ cho phép những người đã được huấn luyện và nắm vững các điều quy định của quy phạm kỹ thuật, quy trình công nghệ và quy phạm kỹ thuật an toàn liên quan, mới được làm việc.

Mục 2. CÔNG NGHIỆP HOÁ CÔNG TÁC XÂY LẮP

Điều 10. Áp dụng phương pháp công nghiệp hoá

Trong quá trình xây lắp điện, cần áp dụng các phương pháp công nghiệp hoá đến mức cao nhất. Điều này có nghĩa là sử dụng tối đa các phương pháp xây dựng và chế tạo tổ hợp lắp sẵn: các thiết bị điện được lắp đặt thành bộ, thành khối, thành cụm ở xưởng gia công trước khi lắp đặt.

Điều 11. Bản vẽ thiết kế thi công

Những bản thiết kế của các trang thiết bị điện và bản thiết kế tổ chức thi công phải được lập thành từng phần, có khối lượng xây lắp cần sử dụng tối đa thiết kế bằng máy tính.

Điều 12. Công tác xây lắp điện phải tiến hành theo 2 bước:

Bước 1: Phải hoàn thành toàn bộ những kết cấu xây dựng có liên quan đến việc lắp đặt thiết bị điện sau này.

Bước 2: Phải tiến hành lắp đặt các thiết bị điện đã được tổ hợp thành các cụm và các khối. Việc lắp đặt các thiết bị điện phải tiến hành theo biện pháp tổ chức thi công đã được duyệt.

Điều 13. Đối với công trình xây dựng kiểu lắp ghép

Đối với các công trình xây dựng theo kiểu lắp ghép, thi công, việc chế tạo các kết cấu lắp ghép phải chừa ra các rãnh, khe, hốc để bắt các hộp đấu dây và lỗ để đặt dây điện cho phù hợp với tài liệu thiết kế.

Điều 14. Lắp đặt dây dẫn

Việc lắp đặt các dây dẫn điện (cả đặt kín và đặt hở) nên áp dụng tối đa phương pháp gia công sẵn từng cụm tại xưởng lắp ráp hay gia công.

Điều 15. Đối với các trang thiết bị có số lượng lớn

Toàn bộ việc xây lắp, sản xuất các trang thiết bị với số lượng lớn như dây dẫn, thanh dẫn, thanh cái và các thiết bị tủ, bảng điện phân phối phải được làm tại xưởng.

Điều 16. Đối với thiết bị đo, đếm

Phải thí nghiệm hiệu chỉnh từng đồng hồ, thiết bị đo, đếm tại xưởng sản xuất và tại hiện trường lắp đặt.

Điều 17. Cọc nối đất và phụ kiện

Các cọc nối đất và các phụ kiện của hệ thống nối đất cần chế tạo sẵn tại các xưởng gia công, chế tạo.

Điều 18. Cột điện

Các cột của ĐDK phải được chế tạo sẵn ở các xưởng gia công, chế tạo.

Mục 3. CÔNG TÁC CHUẨN BỊ THI CÔNG

Điều 19. Tài liệu thiết kế

Tài liệu thiết kế phải phù hợp với các quy định của Nhà nước về việc thiết kế và dự toán các công trình xây dựng công nghiệp.

Điều 20. Bàn giao hồ sơ thiết kế cho đơn vị xây lắp

Các tài liệu thiết kế giao cho cơ quan xây lắp đều phải được cơ quan có thẩm quyền phê duyệt. Tài liệu thiết kế nếu sử dụng thiết kế mẫu thì phải có đầy đủ các bản vẽ thiết kế mẫu kèm theo.

Điều 21. Điều kiện áp dụng tài liệu thiết kế

Tài liệu thiết kế khi giao cho cơ quan xây lắp phải được cơ quan thiết kế ghi rõ những điều kiện áp dụng.

Điều 22. Quy định về nội dung, thủ tục hồ sơ thiết kế

Nếu các chủ sở hữu không làm các tài liệu thiết kế xây dựng, họ phải thuê tư vấn, cơ quan chuyên môn khác. Các thành phần, và nội dung, thủ tục của hồ sơ thiết kế xây dựng và đề án thi công phải tuân theo những quy định hiện hành của Nhà nước.

Điều 23. Công tác tư vấn thiết kế

Các tư vấn lập tài liệu thiết kế xây dựng phải đảm bảo thời gian xây lắp không vượt quá quy định.

Cần nâng cao tối đa việc sử dụng cơ giới hoá, và áp dụng kỹ thuật, công nghệ mới vào trong tài liệu thiết kế để giảm bớt khối lượng lao động thủ công và hạ giá thành.

Điều 24. Bàn giao tài liệu

Các chủ đầu tư mời thầu phải cung cấp cho Nhà thầu hoặc Nhà thầu phụ thắng thầu các tài liệu thiết kế của nhà chế tạo:

- Hồ sơ kỹ thuật (lý lịch hoặc hộ chiếu) các trang thiết bị, phụ kiện và các đồng hồ thuộc thiết bị trọn bộ;

- Bản vẽ lắp ráp các thiết bị điện và thiết bị chọn bộ, các đồng hồ thuộc thiết bị chọn bộ, các sơ đồ nguyên lý và các sơ đồ lắp;

- Danh sách các hạng mục thiết bị, phụ kiện đi kèm;

- Các tài liệu hướng dẫn của nhà chế tạo và cách lắp đặt và khởi động các thiết bị điện;

- Các biên bản thử nghiệm xuất xưởng của nhà chế tạo và lắp ráp, kiểm tra cân bằng, chạy thí nghiệm và các biên bản nghiệm thu các thiết bị điện lắp đặt tại hiện trường;

- Hồ sơ ghi rõ các dung sai chế tạo đạt được khi nhà chế tạo lắp ráp kiểm tra và thử nghiệm ở bản thử (giá thử).

Điều 25. Thiết kế của nước ngoài

Tài liệu thiết kế của nước ngoài (nếu có) phải được dịch ra tiếng Việt và chuyển giao cho đơn vị trúng thầu theo số lượng quy định.

Các yêu cầu về cung cấp thiết bị

Điều 26. Tài liệu từ nhà chế tạo

Chủ đầu tư phải đảm bảo các nhà thầu đã nhận đủ các tài liệu thiết kế từ nhà chế tạo.

Điều 27. Cung cấp thiết bị điện

Để có hệ thống cấp điện trước khi thi công (máy biến áp, hệ thống cáp điện…), cần ưu tiên cung cấp trước các thiết bị điện và các vật liệu cần thiết.

Điều 28. Trình tự và điều kiện tiếp nhận, bảo quản và bàn giao các thiết bị điện và các vật tư xây lắp.

Trình tự, điều kiện tiếp nhận và bảo quản các thiết bị điện, các phụ kiện cáp và các vật tư lưu kho phải theo đúng chỉ dẫn của nhà chế tạo.

Điều 29. Thiết bị bốc dỡ

Các kho trống và kho kín, các hệ đỡ, và các bãi để bảo quản thiết bị điện phải có đầy đủ các phương tiện để bốc dỡ, sắp xếp, di chuyển trang thiết bị.

Điều 30. Kiểm tra khi bàn giao

Khi bàn giao, các thiết bị sẽ được kiểm tra theo các quy định về kiểm tra.

Điều 31. Thiết bị trong kho

Các thiết bị điện trong kho phải được giữ ở vị trí an toàn, thuận tiện cho vận chuyển và lắp ráp. Nếu các ký hiệu hoặc mã hiệu bị mờ hoặc mất, phải kiểm tra lại trước khi lắp ráp.

Điều 32. Phân loại thiết bị tại kho bãi

Tại nơi bảo quản phải treo biển ghi rõ tên các nhóm chi tiết của thiết bị điện, nếu thiết bị để kho ngoài trời thì phải đóng cọc treo các biển nói trên. Các khối thiết bị lớn, nặng phải ghi rõ cả khối lượng của chúng (tính bằng tấn).

Điều 33. Kho bãi không có mái che

Tại các sàn và kho trống không có mái che, thiết bị điện phải được đặt trên giá. Tránh không để tiếp xúc với mặt đất.

Điều 34. Đối với các kho hở

Ở các kho hở hoặc nửa hở, các thiết bị phải được bố trí và được bảo vệ khỏi đọng nước và ẩm.

Các bộ phận, các thiết bị lớn và nặng phải được bố trí sao cho tránh bị biến dạng, các thiết bị được cố định để tránh rơi vỡ.

Điều 35. Bảo vệ thiết bị lưu kho

Các thiết bị điện phải được giữ sạch, khô và được thông gió tốt. Thiết bị phải được bảo vệ tránh các loại khí độc hại và bụi than. Các bệ đỡ phải được chống gỉ.

Điều 36. Bảo quản tụ điện

Các tụ điện tĩnh, các tụ điện giấy tẩm dầu phải được bảo quản trong nhà khô ráo có nhiệt độ không quá +35 ^oC. Không được bảo quản tụ điện trong các nhà kho chịu ảnh hưởng của chấn động (như gần các máy đang làm việc). Khi bảo quản tụ điện trong nhà có sấy phải được tránh để chúng ở gần các nguồn phát nhiệt và không được để ánh sáng rọi trực tiếp vào. Các tụ điện đặt đứng, sứ cách điện phải quay lên trên và không được đặt chồng cái này lên cái kia.

Điều 37. Bảo quản ắc qui

Các bản cực của ắc qui chì, phải bảo quản trong bao gói và đặt trong nhà khô ráo, các ắc qui kiềm phải bảo quản trong nhà khô ráo có thông gió (không có sự thay đổi nhiệt độ quá nhiều). Cấm để ắc qui chì chung với ắc qui kiềm.

Điều 38. Bảo dưỡng thiết bị trong kho

Trường hợp phải bảo quản lâu trong kho các chi tiết và các bộ phận của thiết bị điện phải được định kỳ xem xét, mở ra để bảo dưỡng và bôi mỡ theo thời hạn và điều kiện kỹ thuật của nhà chế tạo, ít nhất 9 tháng 1 lần tiến hành những phần việc đã nêu trên.

Những công việc trên tiến hành ở trong nhà không để bụi và ẩm bám vào.

Điều 39. Các đơn vị giao hàng

Các đơn vị chịu trách nhiệm vận chuyển (giao hàng) có trách nhiệm báo cáo bằng văn bản đối với các khiếm khuyết và hư hại.

Điều 40. Bảo quản kết cấu kim loại

Các kết cấu kim loại của các cột ĐDK, cột thép, cột bê tông cốt thép, các phụ kiện phải được bảo quản và sắp xếp theo từng loại, từng khu riêng và phải được kê trên đà, giá kê để tránh ẩm ướt.

Điều 41. Sắp xếp theo chủng loại

Các vật rèn, bu lông và các phụ kiện của đường ĐDK phải được chia theo chủng loại và giữ trong kho. Đối với các kho ngoài trời phải đảm bảo thoát nước tốt, các ren của bu lông và các chi tiết rèn phải được bôi mỡ công nghiệp.

Điều 42. Các thiết bị hư hại trong kho

Các chi tiết bị hư hại phải được tách riêng ra để xử lý và tránh cấp phát nhầm.

Điều 43. Dây dẫn và sứ

Dây dẫn và sứ cách điện phải được phân chia theo quy cách mã hiệu và bảo quản ở bãi có hệ thống thoát nước tốt.

Điều 44. Xi măng

Xi măng được giao phải có bao bì. Kho xi măng phải có mái và sàn, các sàn này phải rỗng gầm để thông gió. Không được phép để xi măng có mác khác nhau và của các lô khác nhau vào cùng một chỗ với nhau.

Điều 45. Các chất nổ và đầu đạn phục vụ thi công

Bảo quản chất nổ và đầu đạn của các loại súng dùng cho xây lắp phải tuân thủ các quy định về bảo quản và vận chuyển chất nổ.

Mục 4. CÁC YÊU CẦU VỀ CÔNG TRÌNH XÂY DỰNG ĐỂ LẮP ĐẶT CÁC THIẾT BỊ ĐIỆN

Điều 46. Chuẩn bị mặt bằng trước khi lắp đặt thiết bị

Trước khi lắp đặt các thiết bị điện trên các công trình xây dựng phải tiến hành các công việc chuẩn bị trên mặt bằng như sau:

a) Xây dựng các đường cố định và đường tạm thời. Độ rộng của đường nhánh và đường tạm phải rộng đủ lớn để vận chuyển thiết bị điện (bao gồm thiết bị siêu trường), các loại vật liệu và các bộ phận để lắp tới địa điểm lắp và vị trí lắp đặt;

b) Xây dựng các công trình tạm và các lều lán để lắp đặt các thiết bị điện;

c) Lắp đặt các hệ thống khí nén, nước và điện tạm thời và cố định cũng như các thiết bị để đấu nối với các máy thi công;

d) Xây dựng các đường cho xe cứu hoả, đặt các ống và các thiết bị cần thiết cho cứu hoả;

đ) Lắp các thang và dàn giáo ở các vị trí cần cẩu không thao tác được;

e) Đảm bảo cung cấp nước uống.

Điều 47. Thứ tự ưu tiên xây lắp

Các công trình cung cấp điện (trạm biến áp, hầm cáp) và các máy trục phải được xây lắp trước khi xây dựng các hạng mục khác.

Điều 48. Báo cáo kiểm tra và nghiệm thu công trình

Báo cáo kiểm tra và nghiệm thu các nhà và công trình từ các công ty xây dựng, Nhà thầu hoặc Nhà thầu phụ để lắp đặt các thiết bị điện phải được thực hiện theo quy định trong Tiêu chuẩn này.

Điều 49. Cơ sở nghiệm thu công trình

Khi nghiệm thu các công trình đã làm xong phải căn cứ tài liệu thiết kế đã được duyệt.

Điều 50. Nghiệm thu chi tiết các hạng mục

Khi nghiệm thu phần xây nhà, móng máy, móng thiết bị cột, xà, rãnh cáp… phải kiểm tra kích thước gian nhà, nền móng, kích thước các bu lông, chất lượng của các kết cấu xây dựng.

Điều 51. Đối với các hạng mục xây dựng đã có sẵn

Hạng mục xây dựng các buồng lắp đặt các thiết bị phân phối lắp sẵn, tủ điều khiển, bảng điện, phòng đặt máy biến áp hầm ngầm và các buồng điện khác phải tiến hành trước khi lắp đặt.

Hạng mục xây dựng phải hoàn thành đến mức đủ đảm bảo an toàn và không gây trở ngại cho việc lắp đặt các thiết bị điện. Việc bảo vệ cho các thiết bị điện trong thời gian lắp đặt sao cho tránh được mưa, nắng, nước ngầm và không bị bụi bẩn, tránh được các hư hỏng do việc tiếp tục hoàn chỉnh các công việc về xây dựng gây ra.

Điều 52. Các hạng mục trên tường nhà và hầm ngầm

Kích thước cửa ở các gian đặt máng và các lỗ chừa nằm ở tường nhà, trần dưới hầm ngầm... phải thực hiện theo đúng tài liệu thiết kế và phù hợp với phương án lắp đặt trang thiết bị sau này (thành khối hay từng chi tiết nhỏ).

Điều 53. Phần ngầm của ĐDK

Tất cả kết cấu bê tông cốt thép lắp ghép của ĐDK, hay của trạm biến áp, trước khi lắp đặt vào vị trí phải có đầy đủ số liệu kỹ thuật, văn bản nghiệm thu kỹ thuật đúng với tài liệu thiết kế.

Điều 54. Các loại máy móc khác có liên quan

Khi lắp đặt các thiết bị điện có liên quan đến việc lắp đặt các loại máy khác thì phải phối hợp các loại máy đó với lắp đặt thiết bị điện theo tiến độ phù hợp.

Điều 55. Các hạng mục khác trong hồ sơ thiết kế

Nếu hồ sơ thiết kế có tiến hành lắp đặt các hộp đặt ống, các khoảng chừa sẵn, các rãnh các hốc tường... để lắp đặt dây dẫn, các thiết bị điện kể cả dây, thiết bị viễn thông… thì các hạng mục này phải được thực hiện trong khi xây dựng.

Điều 56. Bệ đặt máy

Các bệ máy đã làm xong để đưa vào lắp máy phải được nghiệm thu bàn giao và lập thành biên bản có sự tham gia của cơ quan giao thầu và các cơ quan nhận thầu và người đã lập.

Mục 5. CÔNG NGHỆ VÀ TỰ ĐỘNG HOÁ CÔNG TÁC LẮP ĐẶT ĐIỆN

Điều 57. Lắp ráp tại phân xưởng

Việc lắp ráp các cụm, các khối từ các phân xưởng gia công nên tiến hành trên giá lắp ráp.

Điều 58. Thợ hàn

Thợ hàn các sàn lắp ráp, giá đỡ và các phương tiện để làm việc trên cao đều phải có đủ tiêu chuẩn nghề theo quy định.

Điều 59. Lắp đặt các thanh cái chính

Việc đặt các khối thanh cái chính lên vị trí nên tiến hành bằng cần trục và có các giá đỡ chắc chắn.

Điều 60. Làm việc trên cao không có cần trục

Khi làm việc trên cao không có cần trục thì cần sử dụng các sàn di động có lan can bảo vệ.

Điều 61. Khi kéo, rải dây điện

Khi kéo dây điện, đặc biệt là dây có tiết diện lớn nên sử dụng bằng tời chuyên dùng hoặc máy móc hỗ trợ.

Điều 62. Vận chuyển thiết bị lớn

Việc vận chuyển các khối thiết bị lớn của các phòng điều khiển, tủ ngăn, thiết bị phân phối lắp sẵn, nên tiến hành bằng phương tiện nâng chuyển chuyên dùng.

Điều 63. Lắp bảng điện và tủ điện

Lắp các bảng điện và tủ điện nên tiến hành bằng cẩu, pa lăng, tời…

Điều 64. Vận chuyển và bảo quản cách điện cao áp chứa dầu

Việc bốc dỡ di chuyển và bảo quản các cách điện cao áp chứa dầu của các máy cắt điện và máy biến áp, phải đảm bảo cách điện luôn ở tư thế thẳng đứng.

Điều 65. Lắp đặt thiết bị nối đất

Việc lắp trang bị nối đất nên dùng các máy và phương tiện chuyên dùng trong đóng cọc và khi cần hố nối đất sâu nên sử dụng đầu khoan thép xoáy.

Điều 66. Vận chuyển MBA

Với quãng đường ngắn có thể vận chuyển các máy biến áp có công suất định mức đến 1.000 KVA bằng ô tô tải hay bằng các phương tiện vận chuyển chuyên dùng (bàn trượt, rơ moóc…) kết hợp với thiết bị kéo.

Thông thường máy biến áp có công suất định mức trên 1000 KVA phải vận chuyển bằng đường sắt. Khi không có đường sắt có thể dùng rơ moóc kết hợp với máy kéo. Phải dùng cần trục tải trọng thích hợp để nâng hạ và đặt máy lên bệ. Khi không có máy trục phải dùng kích, cũi tà vẹt và pa lăng hoặc tời kéo di chuyển máy lên bệ.

Điều 67. Lắp đặt thiết bị điện

Khi lắp đặt trang thiết bị điện cần dùng cần cẩu hay các phương tiện nâng hạ khác để lắp đặt. Trường hợp không thể sử dụng máy trục được cho phép dùng tời và kích kéo.

Điều 68. Bốc dỡ và vận chuyển cáp

Việc bốc dỡ vận chuyển các ru lô và rải cáp nên tiến hành bằng các phương tiện vận chuyển chuyên dùng.

Việc bốc dỡ ru lô cáp nên dùng cần cẩu.

Điều 69. Cáp qua đường sắt, đường quốc lộ

Khi tuyến cáp chui đường sắt, đường quốc lộ nên dùng phương pháp đào xuyên hay dùng máy khoan ngang (nếu có).

Điều 70. Thi công cáp ngầm

Mọi công việc thi công cáp nên cơ giới hoá: Bọc vỏ chì hay nhôm nên dùng các dụng cụ chuyên dùng.

- Ép các đầu cốt và các ống nối phải dùng các phương tiện chuyên dùng (kìm, máy ép thủy lực…);

- Kéo cáp vào các khối ống và các ống nên dùng các khoá cáp chuyên dùng và tời;

- Cắt dây dẫn và cáp phải dùng cưa cắt và các hàm cắt chuyên dùng.

Điều 71. Cơ giới hóa trong thi công đường dây tải điện

Khi thi công các đường dây tải điện nên cơ giới hoá đến mức tối đa các công việc bốc dỡ, vận chuyển, làm đất, lắp đặt và các công việc nặng nhọc khác.

Khi thi công căng dây điện nên sử dụng dây lắp đặt chuyên dùng.

Điều 72. Vận chuyển cột điện

Khi vận chuyển cột bê tông cốt thép đến các tuyến ĐDK phải dùng ô tô tải hoặc xe chuyên dùng. Bốc dỡ cột nên dùng cần cẩu.

Điều 73. Thi công móng cột

Khi đào các hố móng cột nên dùng phương pháp cơ giới hoá như: máy khoan, máy xúc, máy ủi. Khi lấp hố nên dùng máy ủi hay máy kéo có hàn gạt, nhưng phải đầm kỹ.

Điều 74. Thi công móng cột ở các vùng núi đá

Khi thi công ở các vùng có đất nhiều đá nên dùng búa hơi, khoan, nổ mìn…

Điều 75. Dựng cột điện

Khi dựng cột nên dùng phương pháp cơ giới hoá. Cấm buộc cáp vào xà để nâng cột.

Điều 76. Kéo dây

Sau khi kéo dây, các cột ở các đầu phải được neo chặt phù hợp để tránh đổ sau khi dựng.

Điều 77. Thi công cột sắt

Khi ghép nối các đoạn cột sắt nên dùng cần cẩu.

Điều 78. Rải dây dẫn và dây chống sét

Nên dùng ô tô máy kéo hoặc tời máy để rải dây dẫn và dây chống sét.

Chương 3

LẮP ĐẶT HỆ THỐNG PHÂN PHỐI VÀ TRẠM BIẾN ÁP

Mục 1. LẮP ĐẶT HỆ THỐNG PHÂN PHỐI ĐIỆN

Điều 79. Quy định chung

Các quy định trong chương trình này được áp dụng để lắp đặt các thiết bị điện trong nhà và ngoài trời điện áp 1000 V đến 500 kV

Quy định chung

Điều 80. Lắp đặt thiết bị

Các thiết bị và thanh cái phải được cố định chắc chắn bằng hàn, bu lông, ép…

Điều 81. Mức dầu trong thiết bị

Dầu ở trong các thiết bị có dầu phải đổ đến mức nhà chế tạo đã quy định.

Không được để dầu gỉ qua mối hàn, mặt bích, ống nối van, vòi, gioăng, ống chỉ mức dầu…

Lắp thanh cái các thiết bị phân phối trong nhà:

Điều 82. Thanh cái dẫn điện

Thanh cái phải được nắn thẳng, không bị gấp, không được có vết nứt tại chỗ uốn của thanh cái.

Điều 83. Cố định thanh cái

Các thanh cái có thể dãn nở dọc trục phù hợp với sự thay đổi nhiệt độ. Do đó phải cố định thanh cái trên sứ có tính đến sự co, dãn nở do nhiệt.

Điều 84. Hệ thống bắt, giữ thanh cái

Toàn bộ các cấu trúc và kẹp của thanh cái không được tạo thành mạch từ xung quanh thanh cái. Do vậy, một má kẹp hoặc toàn bộ bu lông ở một phía của thanh cái phải được làm bằng vật liệu không nhiễm từ (đồng, nhôm và các hợp kim của chúng…) hoặc phải áp dụng các biện pháp bắt giữ thanh cái mà không tạo thành mạch từ kín.

Điều 85. Đầu nối của thanh cái

Đầu nối của thanh cái phải có độ bền thích hợp, chịu được dao động từ các thiết bị nối với chúng, chịu được trọng lực của dây dẫn, áp lực của gió, lực điện từ tạo ra giữa các dây dẫn khi bị sự cố ngắn mạch…

Các đầu nối của thanh cái phải được hàn, bắt bằng bu lông hoặc nối bằng ép.

Điện trở các đầu nối không được lớn hơn thanh cái.

LẮP THANH CÁI CỦA THIẾT BỊ PHÂN PHỐI NGOÀI TRỜI

Điều 86. Độ võng của thanh cái mềm

Sai số về độ võng của các thanh cái mền so với tài liệu thiết kế cho phép trong phạm vi  5%.

Điều 87. Thanh cái mềm

Trên toàn bộ chiều dài của thanh cái mềm không được có chỗ vặn, xoắn, cóc hoặc bị tở ra, hay 1 số sợi riêng bị hỏng.

Điều 88. Nối thanh cái cứng với cực của thiết bị

Khi nối các thanh cái cứng với các cực của thiết bị, phải tính toán vấn đề dãn nở nhiệt.

Điều 89. Nối thanh cái mềm với cực của thiết bị

Khi các thanh cái mềm hoặc các nhánh được nối với nhau, và khi chúng được nối với các cực của thiết bị, má kẹp hoặc các thiết bị đầu cuối phải phù hợp với tiết diện ngang của dây và phù hợp với vật liệu.

Điều 90. Nối các thanh cái

Khi nối các thanh cái, phải có các biện pháp chống ăn mòn tại điểm nối bao gồm các bu lông, đai ốc vòng đệm cho phù hợp với môi trường. Khi nối các kim loại khác nhau như thanh cái bằng nhôm với thanh cái bằng đồng, phải có biện pháp chống ăn mòn điện hóa tại chỗ nối.

Các máy cắt điện trên 1000 V và các bộ truyền động của chúng.

Điều 91. Giao, nhận, nghiệm thu máy cắt

Các máy cắt phải được kiểm tra phù hợp với các mục về kiểm định giao hàng, thành, kiểm kiểm định nghiệm thu được mô tả trong Quy chuẩn Kỹ thuật điện - Tập 5.

Điều 92. Lắp đặt máy cắt

Khi lắp đặt máy cắt điện và bộ truyền động phải dùng quả giọi để căn chỉnh. Các máy cắt nhiều đầu kiểu ba bình phải kiểm tra chính xác các đường trục.

Điều 93. Hệ thống truyền động của máy cắt

Các bộ phận truyền động của máy cắt điện (bộ phận đóng, cắt, hãm, nhả chỗ) và các cơ cấu bị truyền động (tiếp điện động, lò xo cắt, bộ phận giảm xóc) phải làm việc được nhẹ nhàng, không bị kẹt, không bị xịt, không bị cong vênh và chắc chắn khi đóng cắt.

Điều 94. Các bộ phận liên kết trong máy cắt

Các chỗ liên kết bằng bu lông của bộ truyền động, cơ cấu bộ truyền động của các tiếp điểm động và tĩnh, của bộ phận dập hồ quang, đều phải được hãm chắc.

Điều 95. Cơ cấu vận hành của máy cắt

Cơ cấu đóng của máy cắt phải được hiệu chỉnh sao cho khi đóng phần động không bị va đập mạnh. Lực ép của các bộ phận truyền động phải đảm bảo hãm chắc chắn.

Khi đóng, các bộ phận truyền động bằng điện phải làm việc chắc chắn. Điện áp thao tác có thể giảm thấp hoặc tăng cao. Các bộ truyền động bằng khí nén cũng phải làm việc chắc chắn với áp lực khi nén cũng phải làm việc chắc chắn trong điều kiện áp lực khi nén giảm thấp hoặc tăng cao, phù hợp với những quy định nêu trong Quy chuẩn kỹ thuật điện (QTĐ) và tài liệu hướng dẫn của nhà chế tạo.

Các dao cách ly và bộ truyền động của chúng

Điều 96. Dao cách ly

Hệ thống truyền của dao cách ly và của các hệ thống khác phải hoạt động trơn tru và chính xác.

Dao cách ly và các thiết bị kèm theo phải được cố định chắc chắn theo quy định ở Tập 7, Điều 80.

Điều 97. Thao tác dao cách ly

Vô lăng hoặc tay quay của bộ truyền động kiểu đòn bẩy khi đóng cắt dao cách ly và máy cắt phải có chiều chuyển động như chỉ dẫn ở Bảng 3.19.1.

Bảng 3.19.1. Chiều chuyển động của vô lăng hoặc tay quay bộ truyền động của dao cách ly và máy cắt

Thao tác	Chiều chuyển động
Thao tác	Vô lăng	Cửa tay quay
Đóng	Theo chiều kim đồng hồ	Lên trên hoặc sang phải
Cắt	Ngược chiều kim đồng hồ	Xuống dưới hoặc sang trái

Điều 98. Chốt truyền động

Bộ phận chốt ở bộ truyền động dao cách ly 3 pha phải hoạt động nhẹ nhàng và chắc chắn. Ở các vị trí tận cùng, bộ truyền động phải được chốt một cách tự động.

Điều 99. Hiệu chỉnh dao cách ly

Trạng thái của các tiếp điểm khi dao cách lý đóng phải được hiệu chỉnh theo sổ tay hướng dẫn của nhà chế tạo.

Điều 100. Bộ báo tín hiệu và khóa liên động của dao cách ly

Góc cụm tiếp điểm của bộ truyền động dùng để báo tín hiệu và khoá liên động, vị trí dao cách ly, phải đảm bảo phát tín hiệu cắt sau khi lưỡi dao di được 75% hành trình và chỉ phát tín hiệu đóng khi lưỡi chạm vào hàn tiếp xúc cố định.

Điều 101. Khoá liên động

Cần có khoá liên động giữa dao cách ly và máy cắt cũng như giữa lưỡi cắt chính và dao nối đất cách ly.

Các máy biến điện đo lường.

Điều 102. Đấu tắt những đầu dây chưa sử dụng

Những đầu dây chưa sử dụng của các cuộn dây thứ cấp ở máy biến dòng điện phải được đấu tắt. Trong mọi trường hợp (trừ những trường hợp đã ghi trong thiết kế) một trong các đầu dây cuộn dây thứ cấp máy biến dòng điện đặt trong mạch có điện áp từ 500 V trở lên và của máy biến điện áp đều phải được tiếp đất.

Điều 103. Kết cấu thép của máy biến dòng

Các kết cấu bằng thép để đặt máy biến dòng điện hình xuyến từ 1000 A trở lên, không được tạo nên các mạch từ kín xung quanh 1 hay 2 pha.

Các thiết bị phân phối lắp ghép sẵn và các trạm biến áp trọn bộ

Điều 104. Cửa của các vỏ tủ

Cửa của các tủ phải thao tác nhẹ nhàng và có khoá. Góc quay của cửa phải lớn hơn 90 độ. Các ngăn phải giữ đủ chìa khoá cho các tủ.

Điều 105. Đặc tính thiết bị của các tủ khóa chuyển loại

Đặc tính của các thiết bị của các tủ khoá chuyển loại gọn phải phù hợp với yêu cầu kỹ thuật và sổ tay của nhà chế tạo.

Cách sơn và ghi nhãn

Điều 106. Sơn và lắp biển báo

Công việc sơn phải được triển khai phù hợp với mục đích chống gỉ do yếu tố môi trường. Biển cảnh báo phải được đặt ở những chỗ nguy hiểm một cách phù hợp để đàm bảo an toàn.

Biển đánh số thiết bị, màu của các pha… phải được trình bày phù hợp để sử dụng cho bảo trì và trong vận hành…

Thứ tự các pha phải tuân theo nhận dạng pha và theo các yêu cầu sau:

- Đối với các thiết bị phân phối trong nhà sử dụng dòng xoay chiều 3 pha

a) Nếu các thanh cái được bố trí theo hướng thẳng đứng: cao nhất là pha A, giữa là pha B và phía dưới là pha C.

b) Các nhánh của thanh cái chính: nhánh trái - A, nhánh giữa - B, nhánh phải - C (nếu thanh cái được nhìn từ tiền sảnh. Nếu có 3 tiền sảnh, cần nhìn tiền sảnh giữa).

- Đối với các thiết bị phân phối ngoài trời sử dụng dòng xoay chiều 3 pha.

a) Thanh cái gần máy biến thế: gần nhất - pha A, giữa - pha B, xa nhất - pha C.

b) Các nhánh của thanh cái chính: nhánh bên trái - pha A, nhánh giữa - pha B, nhánh bên phải - pha C (Nếu máy biến thế được nhìn từ phía điện áp cao nhất).

- Đối với dòng 1 chiều, đánh dấu cho thanh cái được sử dụng như sau:

a) Thanh cái được bố trí theo phương thẳng đứng: Cao nhất là trung tính, ở giữa là thanh âm (-), phía dưới là thanh dương (+).

b) Thanh cái được bố trí theo phương nằm ngang: Xa nhất là trung tính, ở giữa là âm (-) và gần nhất là dương (+) (thanh cái được nhìn từ tiền sảnh).

c) Các nhánh của thanh cái chính: nhánh trái (hoặc thanh trái) là trung tính, nhánh giữa là âm (-), phải là dương (+) (thanh cái được nhìn từ tiền sảnh).

Mục 2. CÁC MÁY BIẾN ÁP ĐIỆN LỰC

Điều 107. Quy định chung

Các quy định trong mục này được dùng để lắp đặt các máy biến áp (kể cả máy biến áp tự ngẫu và lắp cuộn kháng có dầu) điện áp đến 220 KV.

Điều 108. Sấy máy biến áp

Việc có phải sấy máy hay không, phải căn cứ vào quy định của nhà chế tạo và tiêu chuẩn cách điện của máy biến áp và phải lập thành biên bản có đại diện cơ quan lắp và giao thầu tham gia.

Điều 109. Vệ sinh máy biến áp

Ngăn phòng nổ của máy biến áp phải được lau sạch bụi bẩn và rửa bằng dầu biến áp sạch. Ngăn phòng nổ được lắp đặt sao cho các đầu cáp gần đó, các thanh dẫn và các thiết bị ở gần không bị bắn vấy dầu khi có sự cố xảy ra.

Điều 110. Cố định máy biến áp

Các bánh xe máy biến áp phải được chèn chắc về mọi phía.

Điều 111. Ký hiệu máy biến áp

Máy biến áp và các thiết bị kèm theo phải được sơn và đánh ký hiệu theo quy định của Điều 106.

Mục 3. CƠ CẤU CHUYỂN MẠCH CÁCH ĐIỆN BẰNG KHÍ (GIS)

Điều 112. Quy định chung

Các quy định tại phần này phải được áp dụng cho công tác lắp đặt GIS.

Điều 113. Điều kiện lắp GIS

Để ngăn ngừa ngưng tụ hơi nước trong thiết bị, thâm nhập của các vật lạ vào trong thiết bị,… công việc lắp ghép GIS cho các trạm ngoài trời sẽ không được triển khai nếu trời mưa và gió mạnh.

Nếu che mưa và chắn bụi được thực hiện tốt ở khu vực làm việc, nhiệt độ và độ ẩm được giữ bằng không khí khô một cách phù hợp, có thể cho phép triển khai công tác tổ hợp bất kể thời tiết nào.

Ngoài ra, các điều kiện của khu vực làm việc để tổ hợp phải tuân thủ như sau:

- Độ ẩm 80% hoặc thấp hơn.

- Độ bụi 20 CPM hoặc thấp hơn.

- Tốc độ gió nhỏ hơn hoặc bằng 5 m/s.

Điều 114. Chống bụi khi lắp ghép

Trong quá trình lắp ghép, tổ hợp, các biện pháp chống bụi như vách ngăn bụi, lưới ngăn bụi, tấm ngăn bụi phải được thực hiện phù hợp.

Điều 115. Trang thiết bị cho công nhân

Công nhân phải sử dụng đồng phục chống bụi, mũ và giầy. Các trang bị này phải có tính không dẫn điện để tránh bám dính sợi kim loại do tĩnh điện.

Điều 116. Kiểm tra trước khi lắp ghép

Trước khi bắt đầu tổ hợp, đấu nối, bên cạnh việc làm sạch bên trong bình chứa, các vấn đề sau phải được kiểm tra:

- Nứt vỡ ở mặt bích và tấm đệm;

- Rơi bu lông và đinh ghim vào trong bình chứa;

- Bám dính các vật ngoại lai và vết bẩn vào dây dẫn, các chỗ lồi trên dây dẫn;

- Vết xây xát, bóc lớp mạ… trên tiếp điểm;

- Vết xây xát trên bề mặt nơi lắp vòng chữ O.

Điều 117. Thời điểm đấu nối

Vào thời điểm đấu nối, phải lấy trọng tâm để dây dẫn bên trong được nối thích hợp không bị quá tải.

Điều 118. Mỡ đấu nối

Phải sử dụng mỡ dẫn điện cho các bộ phận đấu nối của dây dẫn, sử dụng mỡ chèn kín cho bề mặt lắp vòng đệm hình chữ O và các bề mặt làm kín không khí.

Điều 119. Xiết bu lông

Khi xiết bu lông, phải sử dụng cờ lê quay.

Điều 120. Thời gian tiếp xúc của chất hấp thụ với không khí

Thời gian tiếp xúc của chất hấp thụ với không khí (từ thời điểm chèn kín bị hở tới thời điểm tạo lại chân không) không được quá 30 phút.

Bất cứ khi nào bể được tạo chân không hoặc bị mở, chất hấp thụ phải được thay mới trước khi bơm khí SF6.

Điều 121. Bình chứa khí SF6

Trước khi bơm khí SF6, bình phải được hút chân không.

Điều 122. Phân tích khí SF6

Một hoặc hai ngày sau khi bơm đầy khí SF6, phải phân tích khí SF6; các giá trị phân tích phải đáp ứng các tiêu chuẩn sau đây:

- Độ ẩm của khí;

+ Đối với những thiết bị không có khả năng gây phân tách khí: độ ẩm không quá 500 ppm.

+ Đối với những thiết bị có khả năng gây phân tách khí: độ ẩm không quá 150 ppm.

- Độ tinh khiết của khí; 97% và cao hơn.

Điều 123. Kiểm tra độ lọt khí

Sau khi bơm đầy khí SF6, phải thí nghiệm kiểm tra rò khí. Độ lọt khí phải nhỏ hơn hoặc bằng 1% trong một năm.

Sau khi kiểm tra lọt khí bằng thí nghiệm thử kín khí, phải tiến hành chống thấm nước cho các bộ phận chèn kín.

Điều 124. Hệ thống van trong bình chứa khí SF6

Sau khi hút khí SF6 khỏi bình chứa, các van chỉ được thao tác sau khi đã khẳng định ngăn cách khí với hệ thống phân phối khí sao cho khí không bị hút từ các bình khác.

Khi kết thúc công việc, các van phải được kiểm tra, phải ở tình trạng thích hợp với sơ đồ phân phối khí.

Điều 125. Thu hồi khí SF6

Khi hút khí SF6 ra khỏi bình, phải sử dụng thiết bị thu hồi khí, không được để khí lọt ra ngoài.

Áp lực khí SF6 ở mỗi bình sau khi hút phải nhỏ hơn hoặc bằng 0.015 MPa.

Điều 126. Kiểm tra bộ phận của GIS

Mọi bộ phận của GIS phải được kiểm tra theo các nội dung kiểm tra tại hiện trường và kiểm tra hoàn thành theo nội dung ở Quy chuẩn kỹ thuật điện,Tập 5.

Mục 4. CÁC BẢNG VÀ TỦ ĐIỆN

Điều 127. Quy định chung

Các quy định trong mục này được áp dụng để lắp các tủ điện cùng các thiết bị đi kèm.

1 Lắp các hệ thống kết cấu, đồng hồ đo, thiết bị và hệ thống thanh cái.

Điều 128. Nối đất các hệ thống không cách điện với vỏ tủ

Mọi chi tiết kim loại không cách điện với tủ bảng dùng để cố định các thiết bị và thanh cái đều phải bắt cho dẫn điện với vỏ tủ.

Điều 129. Đệm cao su cho một số thiết bị

Các máy cắt, các đồng hồ tự ghi và các rơ le có độ nhậy cao nên đặt trên các đệm đàn hồi như cao su dày 3-4 mm.

Điều 130. Lắp đặt cầu dao và cầu chảy ống

Các hàm cầu dao và cầu chảy ống phải đặt sao cho các lưỡi dao tiếp xúc nhẹ nhàng và khít chặt, không có các khe hở, không bị vênh bị kẹt.

Điều 131. Biển báo thiết bị mang điện

Khi các thiết bị điện, các kẹp đấu dây và các dây ngăn gần các trang thiết bị điện áp 380/220 V thì các bộ phận mang điện phải được bảo vệ để tránh trường hợp con người vô ý chạm vào. Những nơi đó phải có biển báo và phải sơn mầu khác nhau.

Điều 132. Lắp đặt công tơ

Việc lắp các công tắc tơ, khởi động từ thanh dẫn của mạch nhị thứ và nối đất ở các tủ, bảng điện phải theo đúng tài liệu thiết kế.

Điều 133. Thiết bị và thanh cái trong tủ

Các thiết bị và các thanh cái của các tủ (cubicle) cũng như của các dây dẫn chính và các dây dẫn nhánh phải được đấu nối phù hợp với quy định tại Điều 85 và 90, Tập 7.

Điều 134. Cố định thiết bị đóng cắt

Các bu lông và chốt chẻ để cố định các thiết bị đóng cắt ở các ngăn tủ đều phải có biện pháp ngăn ngừa tự nới lỏng.

2 Cách sơn và ghi ký hiệu

Điều 135. Sơn tủ và các thiết bị kèm theo

Các tủ bảng và các thiết bị kèm theo phải được sơn và đặt ký hiệu theo quy định tại Điều 106, Tập 7.

Mục 5. CÁC MẠCH THỨ CẤP

Điều 136. Quy định chung

Các quy định trong mục này áp dụng rộng rãi để lắp đặt các dây dẫn của mạch điều khiển, đo lường bảo vệ, liên động và tín hiệu, nghĩa là cho tất cả các mạch thứ cấp đặt trong các ngăn thiết bị phân phối, các tủ, bảng điều khiển, và các tủ, bảng điều khiển các tổ máy công nghệ.

Dây dẫn điện

Điều 137. Dây dẫn đi qua tường, tủ điện

Khi đặt các dây dẫn và cáp xuyên, vượt phải đảm bảo các yêu cầu sau:

a) Đối với tường bê tông và tường đá, dây, cáp điện phải luồn trong ống thép hay ống cách điện hoặc qua các lỗ có hộp sắt.

b) Đối với các ngăn tủ bằng kim loại, phải đặt trong các ống cách điện hay thanh cách điện hình răng lược.

c) Đới với các ngăn tủ bằng vật liệu cách điện thì cho phép đặt trực tiếp.

Điều 138. Dây dẫn nối với các thiết bị có dầu

Các dây dẫn nối vào thiết bị có dầu (như đến rơle hơi) phải có lớp cách điện chịu dầu và có sự bảo vệ để tránh các hư hỏng về cơ học.

Điều 139. Đấu dây vào hàng kẹp

Các dây dẫn và cáp ruột đồng nhiều sợi nối - vào các hàng kẹp đấu dây và thiết bị đều phải có các đầu hay các vòng khuyên được ép chặt. Cho phép uốn các đầu cáp thành hình vòng khuyên và hàn lại.

Điều 140. Ghi chú

Các ruột dây dẫn và cáp nối vào các kẹp đấu dây phải có độ dài dự trữ cần thiết để khi bị đứt có thể nối lại vào các đầu kẹp.

Điều 141. Dây dẫn qua các bộ phận thường xuyên đóng mở

Khi phải kéo dây dẫn qua cánh cửa hay các bộ phận thường phải đóng mở (cửa tủ bảng điện…) phải là loại dây có ruột đồng mềm.

Các hàng kẹp đấu dây

Điều 142. Đối với thiết bị phân phối 1000V trở lên

Phải sử dụng kẹp đấu dây cho các thiết bị phân phối từ 1000 V trở lên, các cụm tiếp điểm của máy cắt điện và dao cách ly phải bố trí để kiểm tra, bảo dưỡng hoặc xử lý vẫn không phải cắt điện mạch sơ cấp.

Điều 143. Quy định đối với kẹp nối

Các kẹp nối dây không được để gỉ, bám bụi và hư hại và phải được cố định chắc chắn. Các hàng kẹp nối dây của các tủ của thiết bị phân phối phải được đặt trong hộp.

Các ký hiệu

Điều 144. Mạch thứ cấp

Các dây dẫn của mạch thứ cấp phải được nối với hàng kẹp, nối với các điểm tiếp xúc của đồng hồ đo và các thiết bị theo như sơ đồ nối cáp.

Điều 145. Biển ký hiệu ở cuối đường dây

Các biển ký hiệu ở cuối các dây dẫn và ống bọc đầu dây phải được làm bằng vật liệu cách điện.

Mục 6. HỆ THỐNG ẮC QUY ĐẶT CỐ ĐỊNH

Điều 146. Quy định chung

Các quy định ở phần này được áp dụng cho việc lắp đặt các ắc quy axít chì kín và các ác quy kiềm kín.

Hệ thống thanh dẫn

Điều 147. Hệ thống thanh dẫn

Nên dùng các thanh dẫn trần bằng thép, đồng, nhôm hoặc hợp kim.

Điều 148. Cố định thanh dẫn

Các thanh dẫn phải được cố định chắc chắn với puly hoặc sứ cách điện.

Điều 149. Các ngăn của ắc quy

Các thanh dẫn, các thanh nhánh và các ngăn của ắc quy phải được nối chắc chắn theo quy định tại Điều 85 và Điều 90.

Lắp đặt hệ thống ắc quy (accu)

Điều 150. Bể chứa của ắc quy

Các bể của các ắc quy chì - axít và ắc quy kiềm không được để rò gỉ dung dịch điện phân.

Điều 151. Nạp ắc quy

Quy trình nạp ắc quy chì - axits và ắc quy kiềm phải tuân theo yêu cầu của nhà chế tạo.

Ắc quy không được nạp quá mức.

Điều 152. Cách sơn và ký hiệu

Ắc quy và các thiết bị kèm theo phải được sơn và ghi ký hiệu theo quy định tại Điều 106.

Mục 7. BỘ TỤ ĐIỆN ĐỂ NÂNG CAO HỆ SỐ CÔNG SUẤT

Điều 153. Quy định chung

Các quy định trong mục này được áp dụng để lắp các bộ tụ điện hoặc từng bình tụ điện loại cách điện giấy dầu để tăng cao hệ số công suất của thiết trí điện xoay chiều tần số 50 Hz và điện áp đến 110 kV.

Các tụ điện

Điều 154. Tiếp địa của tụ điện

Công tác tiếp địa các tụ phải tuân theo quy định tại Chương V, Tập 7 “Hệ thống nối đất”. Đặc biệt, bộ phận che đậy các tụ phải được nối đất bằng cách nối vào giá của tụ hoặc dây nối đất.

Các dây nối đất phải được bố trí thuận tiện cho việc thay tụ trong quá trình vận hành.

Cách sơn và ký hiệu

Điều 155. Sơn tụ điện

Các tụ phải được sơn và ghi ký hiệu theo quy định ở Tập 7, Điều 106.

Chương 4

CÁC THIẾT BỊ ĐIỆN CHIẾU SÁNG

Điều 156. Quy định đối với hệ thống chiếu sáng

Lắp đặt thiết bị điện cho hệ thống chiếu sáng trong nhà và ngoài trời phải tuân theo quy định hiện hành.

Mục 1. QUY ĐỊNH CHUNG

Điều 157. Dây dẫn để đấu nối

Các đầu dây của cáp và dây dẫn ruột đồng, nhôm nối vào các thiết bị, tủ điện, đèn v.v... phải theo các quy định trong chương này và chương 6 (cách đặt dây dẫn điện). Các đầu dây nối vào các thiết bị, tủ điện và đèn phải để dài thừa 1 đoạn dự phòng để còn nối lại khi dây bị đứt.

Điều 158. Kết cấu của thiết bị chiếu sáng

Các bộ phận kết cấu của thiết trí chiếu sáng như: giá đỡ, móc, hộp, cần, các chi tiết cố định liên kết… đều phải được mạ hoặc sơn chống gỉ.

Mục 2. ĐÈN CHIẾU SÁNG

Điều 159. Bố trí đèn chiếu sáng

Phải kiểm tra việc bố trí các đèn chiếu sáng theo dây dẫn và theo độ cao quy định của tài liệu thiết kế. Khi lắp đặt các đèn chiếu sáng ở nơi công trình kiến trúc có hoa văn và các vật trang trí thẩm mỹ... thì phải theo đúng vị trí quy định của tài liệu thiết kế.

Hướng chiếu sáng của đèn phải rọi thẳng xuống phía dưới nếu không có quy định riêng của tài liệu thiết kế.

Điều 160. Kết cấu cố định thiết bị chiếu sáng

Các kết cấu cố định thiết bị chiếu sáng phải tính toán sức chịu gấp 5 lần khối lượng thiết bị, đồng thời phải tính toán sức bền nếu có người đứng trên nó thao tác lắp ráp và sửa chữa. Đối với giá hoặc cột treo đèn chùm phức tạp phải tính cộng thêm 80 kg.

Điều 161. Đèn pha chiếu sáng

Mỗi đèn pha đều phải được điều chỉnh tiêu cự cho đúng theo hình dáng vùng sáng (hoa sáng) trên mặt phẳng đứng, nếu không có mặt phẳng đứng thì vùng sáng được lấy theo mặt phẳng ngang khi thân đèn pha đặt nghiêng đến góc lớn nhất, sau đó điều chỉnh lại góc nghiêng và đèn theo tài liệu thiết kế. Sai số góc quay và độ nghiêng của đường tim đèn không cho phép quá 2^o Đèn pha phải được cố định chắc chắn vào bộ phận quay.

Điều 162. Đèn kiểu kín, chống bụi

Đèn chiếu sáng kiểu kín, kiểu phòng bụi và các kiểu tương tự đều phải có gioăng, phải chèn kín lỗ đút dây vào đèn nếu đèn không có nắp đậy.

Điều 163. Đèn cho các gian nhà dễ nổ

Đèn chiếu sáng các gian nhà dễ nổ phải lắp chặt có gioăng kín. Các đai ốc tai hồng… phải vặn chặt, chỗ luồn dây dẫn vào đèn phải chèn chắc chắn phù hợp với cấu tạo của đèn.

Điều 164. Đấu nối đèn với dây dẫn

Khi nối đèn chiếu sáng với dây dẫn trong các nhà ở, nhà công cộng sinh hoạt, các xưởng sản xuất nên dùng các kẹp đấu dây.

Điều 165. Nối đất thân đèn

Ở các lưới điện quy định phải nối đất thân đèn vào dây trung tính thì không được nối vào dây pha. Quy định này không quy định cho các đồ dùng di động và đèn bàn (vì chúng được nối vào lưới điện bằng phích cắm).

Với hệ thống nối đất trung tính, thì nối đất thân (vỏ) đèn chiếu sáng được thực hiện như sau:

- Khi dây dẫn đặt trên bề mặt nối thì dây nối đất của đèn với dây trung tính phải là dây mềm và điểm nối đất ở vị trí cố định đèn gần nhất.

- Khi dây dẫn bọc cách điện nằm trong ống thép lắp vào thân đèn qua phụ kiện chuyên dùng thì thân đèn được nối dây trung tính tại ngay đèn.

Điều 166. Dây dẫn tại đui đèn

Không được làm hư hỏng dây dẫn ở chỗ luồn vào đèn và các tiếp điểm của đui đèn phải không chịu lực cơ học.

Điều 167. Dây dẫn bên trong giá đỡ hoặc trong ống

Cấm nối dây dẫn bên trong giá đỡ hay trong ống dùng để lắp đặt đèn. Dây dẫn bọc chì phải được cố định chắc chắn trên tường hoặc đỡ đèn.

Điều 168. Cần treo đèn

Cần treo đèn có thể làm bằng ống thép với chiều dày thích hợp để chịu lực cơ học và phải được cố định chắc chắn vào giá đỡ đèn.

Điều 169. Dây dẫn cấp điện cho đèn chiếu sáng công cộng

Dây dẫn cung cấp điện cho các đèn chiếu sáng công cộng phải dùng dây mềm ruột đồng với mặt cắt không nhỏ hơn 0,4 mm² cho đèn trong nhà và 1 mm² cho đèn ngoài trời.

Điều 170. Dây dẫn cho các thiết bị chiếu sáng

Dây dẫn cung cấp điện cho các thiết bị chiếu sáng phải có cách điện chịu được điện áp xoay chiều 500 V và điện áp 1 chiều 1000 V.

Điều 171. Dây dẫn cho thiết bị chiếu sáng cục bộ

Dây cung cấp điện cho thiết bị chiếu sáng cục bộ nên dùng loại dây hai ruột đồng mềm, mặt cắt nhỏ nhất là 1 mm² khi đèn đặt trên kết cấu, giá đỡ cố định. Đồng thời phải tuân theo các yêu cầu sau:

a) Các dây dẫn phải đặt trong giá đỡ hoặc có biện pháp bảo vệ dây không bị hư hỏng do lực tác dụng cơ học.

b) Dây dẫn ở bên trong các bộ phận có bản lề không được bị căng hoặc xoắn.

c) Các lỗ để luồn dây dẫn vào trong các giá đỡ phải có đường kính tối thiểu là 8 mm, chỉ cho phép móp méo cục bộ còn lại là 6 mm. Tại những chỗ luồn dây vào phải dùng các ống ghen cách điện.

d) Các kết cấu, giá đỡ di động của thiết bị chiếu sáng phải loại trừ khả năng làm thiết bị chiếu sáng xê dịch hoặc đu đưa.

Điều 172. Đèn và thiết bị ngoài trời

Ở những chỗ luồn dây dẫn và cáp vào đèn và thiết bị đặt ngoài trời phải có gioăng kín.

Điều 173. Các thiết bị chiếu sáng chịu chấn động, rung

Thiết bị chiếu sáng trên cần trục hay trên các thiết bị chịu chấn động, chịu rung phải treo bằng các phụ kiện kiểu đàn hồi.

Điều 174. Đèn chiếu sáng phòng nổ

Ở những nơi để các vật dễ cháy, nổ, nguy hiểm, (kể cả trong nhà và ngoài trời) thì phải loại trừ khả năng người vô ý chạm vào dây dẫn, đui đèn và bóng đèn.

Trong các phòng nhà ở, các bộ đèn chiếu sáng bằng kim loại treo vào móc cố định bằng kim loại phải có vòng đệm cách điện.

Mục 3. CÁC THIẾT BỊ CỦA HỆ THỐNG ĐIỆN CHIẾU SÁNG

Điều 175. Máy cắt hạ cáp và cầu chảy

Các máy cắt hạ áp và cầu chảy kiểu nút vặn phải được đấu vào lưới điện sao cho khi tháo nút vặn ra thì ở phía sau cầu chảy hoặc máy cắt hạ áp không còn điện nữa.

Điều 176. Công tắc đèn

Vị trí công tắc thường đặt ở lối đi (phía trong hoặc ngoài) sao cho chúng không bị che khuất khi đóng-mở cửa. Các công tắc ở buồng tắm, nhà vệ sinh cần bố trí ở phía ngoài cửa.

Điều 177. Vị trí đặt công tơ

Các máy đếm điện năng (công tơ) đặt trên bảng tủ tường phải được cố định chắc chắn.

Độ cao đặt máy đếm điện theo thiết kế quy định.

Điều 178. Khi dây dẫn đặt nổi

Khi dây dẫn điện đặt nổi, các thiết bị đều phải đặt trên đệm cách điện dầy ít nhất 10 mm nếu cấu tạo của thiết bị không có loại đế chuyên dùng để lắp trực tiếp lên tường.

Mục 4. CÁC BẢNG ĐIỆN PHÂN PHỐI

Điều 179. Yêu cầu lắp đặt bảng điện

Phải đặt các bảng điện trong tủ thép có cửa bằng thép, tôn hoặc cửa thép ghép kính có khoá; đồng thời phải có lỗ luồn dây bịt kín. Yêu cầu này áp dụng cho các đối tượng sau:

a) Các bảng điện đặt ở trong các gian điện và phòng thí nghiệm.

b) Các bảng điện đặt ở độ cao từ 2,5 m trở lên (trừ các bảng điện đặt trong buồng thang máy của nhà ở và nhà dân dụng).

c) Các bảng điện mà tủ thép là 1 phần kết cấu của bảng điện đó. d) Các bảng điện có máy đếm điện đặt cho nhà ở.

e) Các bảng điện đặt trong hốc tường.

Điều 180. Lắp đặt bảng điện giữa các bộ phận mang điện

Khi đặt bảng điện giữa các bộ phận mang điện hở và các bộ phận kim loại không mang điện thì phải đảm bảo có khoảng cách nhỏ nhất là 20 mm tính theo bề mặt cách điện và 12 mm tính theo khoảng cách hở không khí.

Sơ đồ đấu điện phải đảm bảo khoảng cách giữa các bóng điện và chỗ nối với đường dây cung cấp điện đủ lớn để không có điện áp trên các bộ phận động của các thiết bị đóng cắt (máy cắt hạ áp lưỡi dao của cầu dao) khi chúng ở vị trí cắt.

Điều 181. Vị trí đấu nối dây dẫn với bảng điện

Vị trí các tiếp điểm để nối dây ra với bảng phải đặt ở chỗ dễ kiểm tra, sửa chữa. Các bảng có các tiếp điểm bố trí ở phía sau phải là bảng kiểu bản lề hoặc phải đảm bảo khoảng cách từ mặt sau của bảng đến tường theo quy định trong bảng 4.26.1.

Bảng 4.26.1. Khoảng cách nhỏ nhất từ bảng điện đến tường

Kích thước của bảng điện tính theo chiều ngang (mm)

Khoảng cách nhỏ nhất từ mặt sau của bảng đến tường (mm)

400

500

800

1200

200

300

400

600

Điều 182. Các vị trí luồn dây vào tủ điện

Các lỗ để luồn dây dẫn vào các hộp thép (tủ) và các ngăn tủ bằng vật liệu dẫn điện phải có các ống ghen cách điện.

Điều 183. Ký hiệu và đánh số trên bảng điện

Các bảng điện phải đánh ký hiệu chỉ rõ: Số hiệu, công dụng của bảng và số liệu của từng lộ ra. Khi trên cùng một bảng có nhiều pha khác nhau thì phải có các ký hiệu rõ ràng và sơn màu phân biệt cho từng pha.

Điều 184. Đấu nối thiết bị với bảng điện

Đầu nối các thiết bị với bảng điện phải tuân theo tài liệu thiết kế và phải cân bằng phụ tải phải giữa các pha.

Chương 5

HỆ THỐNG NỐI ĐẤT

Điều 185. Quy định nối đất

Khi lắp đặt hệ thống nối đất ở các thiết bị điện xoay chiều và một chiều phải tuân theo các quy định của chương này.

Mục 1. QUY ĐỊNH CHUNG

Điều 186. Yêu cầu nối đất

Phải nối đất các bộ phận kim loại của các thiết bị điện có thể mang điện nếu cách điện bị hỏng

a) Đối với điện xoay chiều hoặc 1 chiều có điện áp từ 500 V trở lên trong mọi trường hợp.

b) Đối với điện xoay chiều và 1 chiều có điện áp trên 12 V ở các gian nhà nguy hiểm và đặt ở các thiết bị ngoài trời.

Không phải nối đất các thiết trí điện xoay chiều đến 12 V và thiết trí điện 1 chiều 110 V trừ trường hợp có quy định đặc biệt.

Điều 187. Các vị trí dễ nổ, các thiết bị dễ nổ

Trong các gian dễ nổ và ở các thiết trí dễ nổ đặt ngoài trời, phải theo những yêu cầu riêng.

a) Các trang thiết bị điện xoay chiều dưới 127 V và 1 chiều dưới 220 V đều phải nối đất.

b) Khi nối đất phải dùng dây dẫn trần hoặc dây bọc cách điện chuyên dùng để nối đất hay các dây trung tính. Việc lợi dụng các kết cấu như ống dẫn vì kèo, vỏ kim loại (trừ vỏ nhôm của cáp), vỏ chì của cáp v.v… chỉ được coi là biện pháp phụ.

c) Các tuyến nối đất chính phải được đấu vào các vật nối đất ít nhất ở hai điểm và nên nối tại các đầu hồi của nhà.

Điều 188. Các bộ phận phải nối đất

a) Vỏ máy điện, máy biến áp, các thiết bị, các đèn chiếu sáng v.v…

b) Bộ truyền động của các khí cụ điện.

c) Các cuộn dây thứ cấp của máy biến điện đo lường.

d) Khung của tủ bảng điện phân phối, tủ điều khiển và các tủ, bảng điện khác.

đ) Các kết cấu kim loại của trạm biến áp và các thiết bị phân phối ngoài trời, vỏ kim loại các hộp cáp, vỏ kim loại của cáp (kể cáp kiểm tra và dây dẫn) ống thép luồn dây dẫn điện v.v…

e) Các rào chắn, lưới chắn hay tấm chắn bằng kim loại để bảo vệ các bộ phận mang điện, các dàn, các xà, các sàn thao tác bằng kim loại và các bộ phận khác có thể mang điện áp.

g) Các cột thép và bê tông cốt thép ĐDK việc nối đất các kết cấu phải theo đúng quy định của tài liệu thiết kế.

Điều 189. Các bộ phận không phải nối đất:

a) Các phụ kiện và các thiết bị lắp đặt trên cột gỗ ĐDK và trên các kết cấu bằng gỗ của trạm biến áp ngoài trời sau đây nếu không có yêu cầu phải bảo vệ tránh quá điện áp khí quyển.

- Phụ kiện các cách điện treo.

- Chân cách điện đứng (ty).

- Các giá đỡ, cần đèn có chụp đèn.

b) Các thiết bị đặt trên các kết cấu kim loại đã được nối đất, nhưng bề mặt tiếp xúc giữa thiết bị và kết cấu kim loại phải được đánh sạch và không được sơn.

c) Vỏ của các đồng hồ đo lường điện, rơ le đặt trên các bảng, tủ điện, thành tủ thiết bị phân phối.

d) Các đường ray ở nhà máy điện, trạm biến áp và các xí nghiệp công nghiệp.

đ) Các bộ phận thường phải tháo hoặc mở ra ở các tủ thiết bị phân phối, các rào chắn các tủ, các cửa các khung bằng kim loại v.v… đã được nối đất.

e) Các dụng cụ sử dụng điện có cách điện cao gấp đôi.

Điều 190. Thay thế nối đất của thiết bị

Cho phép thay thế nối đất của từng động cơ điện các thiết bị điện khác đặt trên các máy chính bằng cách trực tiếp nối đất thân bộ máy chính, nhưng phải đảm bảo tiếp xúc tốt giữa các thân thiết bị với thân máy chính.

Điều 191. Nối đất các trang thiết bị

Những bộ phận cần nối đất của trang thiết bị điện phải dùng dây riêng để nối vào hệ nối đất chính. Cấm nối đất nối tiếp nhiều bộ phận cần nối đất bằng một dây dẫn vào hệ thống nối đất chính.

Điều 192. Tận dụng các vật nối đất tự nhiên

Khi thực hiện nối đất nên tận dụng các vật nối đất tự nhiên:

a) Các ống dẫn nước và ống kim loại khác chôn dưới đất, trừ ống dẫn nhiên liệu lỏng, ống dẫn nhiên liệu khí dễ cháy nổ.

b) Các ống tưới nước.

c) Các kết cấu kim loại của các công trình xây dựng chôn đất 1 phần. d) Các tấm cừ bằng kim loại của các công trình thuỷ lợi…

đ) Các vỏ chì của cáp chôn trong đất (trừ vỏ nhôm của cáp phải cách điện với đất). Trường hợp chỉ dùng vỏ cáp làm vật nối đất thì ít nhất phải có 2 cáp.

Điều 193. Đấu nối hệ thống nối đất tự nhiên với hệ thống nối đất chính

Các vật nối đất tự nhiên phải được nối với hệ thống nối đất chính ít nhất là 2 điểm khác nhau. Yêu cầu này không quy định cho trường hợp các nối đất lặp lại của dây trung tính và các vỏ kim loại của cáp.

Điều 194. Đặt hệ thống nối đất khi xây dựng công trình

Nên áp dụng các vật nối đất kiểu chôn sâu, những vật nối đất này được thực hiện kết hợp đặt trong lúc thi công móng các công trình xây dựng dân dụng và công nghiệp cũng như ĐDK.

Mục 2. ĐẶT CÁC DÂY NỐI ĐẤT

Điều 195. Dây nối đất

Dây dẫn nối đất thông thường dùng bằng thép. Yêu cầu này không áp dụng cho các dụng cụ hoặc thiết bị dùng điện di động, các đường cáp chiếu sáng thuộc hệ thống 3 pha 4 dây và những trường hợp dùng thép sẽ gặp khó khăn về mặt kết cấu.

Các dây dẫn nối đất bằng thép phải có mặt cắt không bé hơn các số liệu đã nêu trong bảng 5.11.1.

Cấm dùng các dây dẫn trần bằng nhôm chôn trong đất để làm các vật nối đất hay dây dẫn nối đất.

Bảng 5.11.1. Các kích thước nhỏ nhất của các vật nối đất bằng thép và các dây nối đất

STT	Tên gọi	Đơn vị đo lường	Cách đặt dây dẫn
STT	Tên gọi	Đơn vị đo lường	Trong nhà	Ở các thiết bị ngoài trời	Chôn dưới đất
1	- Dây dẫn tròn	Đường kính (mm)	10	10	12
2	- Dây dẫn mặt cắt chữ nhật	Mặt cắt (mm² ) Chiều dầy (mm)	64 3	64 4	64 4
3	- Thép góc	Chiều dầy bản (mm)	3	3	4
4	- Ống thép loại không hàn	Chiều dầy thành ống	2.5	2.5	3.5
5	- Các ống thép thành mỏng hàn điện	Chiều dầy	1.5	Không cho phép

Điều 196. Dây nối đất cho thiết bị dưới 1000 V

Ở các thiết trí điện dưới 1000 V thì dây dẫn nối đất bằng đồng, hoặc nhôm phải có mặt cắt không bé hơn các số liệu trong bảng 5.12.1

Bảng 5.12.1

STT	Tên gọi dân dẫn	Mặt cắt dây dẫn (mm²)
STT	Tên gọi dân dẫn	Bằng đồng	Bằng nhôm
1	Các dây dẫn trần khi đặt hở	4	6
2	Các dây dẫn cách điện	1,5	2,5
3	Các ruột để nối đất của cáp hoặc của dây dẫn nhiều ruột trong vỏ bảo vệ chung với các dây pha	1	1,5

Điều 197. Dây nối đất cho thiết bị điện di động

Các dây nối đất cho những dụng cụ dùng điện di động phải nằm chung vỏ với các dây pha và bằng mặt cắt của dây pha đó.

Ruột dây dẫn và cáp dùng cho các dụng cụ dùng điện di động phải là dây mềm, có mặt cắt không nhỏ hơn 1,5 mm².

Điều 198. Bảo vệ dây nối đất

Các dây nối đất phải được bảo vệ để tránh các tác động cơ học và hoá học. Tại các vị trí dây nối đất giao chéo với các cáp, các đường ống, đường sắt và các chỗ khác có thể gây ra các hư hỏng cơ học đều phải có phương pháp bảo vệ.

Điều 199. Dây nối đất đi trong tường

Dây nối đất ở những vị trí đi xuyên tường phải đặt trong hốc tường, trong ống hoặc trong các vỏ bọc cứng.

Điều 200. Nối dây nối đất với nhau

Nối các dây đất với nhau phải đảm bảo tiếp xúc chắc chắn, tốt nhất là bằng hàn cứng. Chiều dài mối hàn phải bằng 2 lần chiều rộng của dây khi dây có tiết diện chữ nhật hoặc bằng 6 lần đường kính dây khi dây có tiết diện tròn.

Việc nối dây trung tính của các mạch điện và của ĐDK cho phép thực hiện như phương pháp nối các dây pha.

Trong các gian nhà ẩm ướt và có các hơi hay khí độc hại (ăn mòn) thì việc nối dây nối đất nên nối bằng phương pháp hàn, trường hợp không thể hàn được thì cho phép nối bằng bu lông, khi đó phần tiếp xúc của dây và khoá nối phải có lớp phủ bảo vệ.

Điều 201. Nối dây nối đất với vật nối đất kéo dài

Việc nối dây nối đất với vật nối đất kéo dài (đường ống nước) thì phải thực hiện ở bên ngoài nhà và bằng phương pháp hàn. Nếu không thể hàn được thì có thể dùng các côliê và mặt tiếp xúc của côliê với vật nối đất phải mạ thiếc và chỗ bắt côliê vào ống phải được đánh sạch.

Vị trí và phương pháp nối phải lựa chọn sao cho khi tháo các ống ra để sửa chữa vẫn đảm bảo được điện trở nối đất cần thiết bằng các biện pháp kỹ thuật tiện. Các đồng hồ đo nước, các van v.v… phải có các đoạn nối đất.

Điều 202. Dây trần nối đất

Các dây trần nối đất trần lắp đặt hở có thể lắp đặt đứng hoặc ngang hoặc song song với các kết cấu đặt xiên của nhà. Đối với dây nối đất mặt cắt chữ nhật phải đặt mặt dẹt của dây song song với bề mặt của kết cấu. Trên các đoạn đặt thẳng của dây không được có các chỗ uốn lượn và gấp khúc.

Điều 203. Dây nối đất trên mặt bê tông hay gạch

Các dây nối đất đặt trên bê tông hay trên gạch phải được bắt chặt trên các vật đỡ (puly sứ…) cách mặt tường ít nhất là 5 mm trong các gian nhà ẩm ướt hoặc 10 mm tại khu vực có hơi ăn mòn. Tại các phòng khô và môi trường không có yếu tố ăn mòn thì cho phép đặt trực tiếp dây nối đất bằng thép dẹt lên mặt bê tông hay gang. Để cố định thanh nối đất nên dùng đinh gắn và dùng súng bắn chuyên dùng sẽ có hiệu suất cao.

Trong các rãnh, các dây nối đất phải đặt cách mặt dưới các tấm đan ít nhất là 50 mm. Khoảng cách giữa các vật đỡ dây nối đất từ 600-1000 m.

Điều 204. Dây nối đất đặt hở trong nhà

Dây nối đất đặt hở trong nhà khi giao chéo với các rãnh (ở những chỗ có tải trọng nặng di động qua lại) phải được bảo vệ chắc chắn để tránh bị hư hỏng cơ học.

Điều 205. Dây nối đất ngang qua khe nối giãn nở

Các dây nối đất khi đặt ngang qua các khe nối giãn nở của pha (khe co dãn) phải có vật đệm đàn hồi co giãn theo. Độ dẫn điện của vật đệm đó phải bằng độ dẫn điện của đoạn dây nối đất có cùng chiều dài.

Điều 206. Các tấm nối đất

Các tấm hay góc để nối dây nối đất di động tạm thời, phải được làm sạch và phủ lớp bảo vệ. Các tấm hay các góc này phải hàn vào các dây nối đất hoặc các kết cấu kim loại đã được nối đất của các hệ thống thanh cái trên các tủ phân phối, ở các trạm biến áp ngoài trời.

Điều 207. Đất dùng lấp rãnh cáp có dây nối đất

Đất dùng để lấp rãnh cáp có đặt dây nối đất phải không có đá và rác rưởi lẫn vào.

Điều 208.

Cấm dùng các ống dẫn nước đến máng ăn gia súc và đến các thiết bị vắt sữa ở trại chăn nuôi gia súc làm dây nối đất.

Điều 209. Nối dây nối đất vào hệ thống nối đất hoặc vỏ thiết bị

Nối các dây nối đất vào kết cấu đã được nối đất phải bằng hàn, còn khi nối vào vỏ các thiết bị, các máy điện… có thể dùng hàn hoặc dùng bu lông để bắt nối chắc chắn ở chỗ hay bị chấn động, hay bị rung phải có biện pháp chống hiện tượng tự tháo của đai ốc ở chỗ tiếp xúc (dùng đai ốc hãm, vòng đệm hãm…). Khi nối đất các thiết bị thường hay bị tháo ra hoặc đặt trên các bộ phận chuyển động phải dùng các dây mềm.

Điều 210. Các mối nối với dây nối đất

Bề mặt tiếp xúc chỗ nối dây nối đất với kết cấu hoặc thiết bị… phải được đánh sạch và bôi lớp vadơlin mỏng.

Yêu cầu này cũng phải thực hiện đối với các mặt tiếp xúc giữa vỏ thiết bị, cần điều khiển, bộ truyền động với các bộ phận khác của thiết bị điện, đặt trên các kết cấu thép, trên các ngăn tủ, trên các khung thép của tủ thiết bị phân phối, trên các giá đỡ…

Ghi chú:

1) Để tránh lãng phí không nên sử dụng các ống thép để làm các vật nối đất nhân tạo, chỉ nên dùng các ống thép không hợp cách là phế liệu. Nên sử dụng thép góc hoặc thép tròn.

2) Đường kính nhỏ nhất của dây nối đất ghi trong bảng V- 1 cũng áp dụng cho cả dây trung tính của mạch điện và của ĐDK dùng để nối đất. Khi đó đường kính của dây trung tính 1 sợi phải bằng đường kính của dây pha.

Mục 3. NỐI ĐẤT CÁC THIẾT BỊ PHÂN PHỐI

Điều 211. Nối đất của máy biến điện đo lường

Các đầu dây nối đất của cuộn dây thứ cấp máy biến điện đo lường được nối vào bu lông nối đất trên vỏ của máy biến điện ấy hoặc được nối đất ở hàng kẹp đấu dây theo chỉ dẫn của thiết kế.

Điều 212. Nối đất của cuộn kháng điện

Các cuộn kháng điện khi các pha bố trí ngang phải được nối đất bằng cách nối trực tiếp dây nối đất vào các bu lông nối đất trên các cách điện đỡ. Khi các pha đặt theo phương thẳng đứng thì các cách điện đỡ của pha dưới cũng phải được nối đất. Các dây nối đất bằng thép không được tạo nên mạch vòng kín bao quanh các cuộn kháng điện.

Mục 4. NỐI ĐẤT THIẾT BỊ ĐỘNG LỰC

Điều 213. Nối đất cho các máy điện đặt trên giá trượt

Khi các máy điện đặt trên các giá trượt thì dây nối đất phải bắt vào cả 2 giá trượt. Các mặt tiếp xúc giữa máy điện và giá trượt phải theo đúng điều 213.

Điều 214. Nối đất cho máy công cụ

Để nối đất các máy công cụ (các máy cái…) các dây nối đất hoặc các ống thép đã được nối đất của các dây dẫn điện phải được nối vào vỏ máy. Khi đó phải đảm bảo sự thông điện thật tốt giữa vỏ thiết bị điện và vỏ máy công cụ kể cả các mối nối ống.

Thiết bị điện đặt trên các bộ phận động của máy được cung cấp điện bằng cáp mềm phải được nối đất bằng một ruột dành riêng ở trong cáp đó.

Có thể dùng đường ray dầm cầu trục trong nhà xưởng để làm dây nối đất cho các thiết bị điện của máy trục.

Điều 215. Nối đất cho cầu trục

Các đường ray dầm cầu trục được dùng làm dây nối đất các thiết bị điện của máy trục trong nhà hoặc ngoài trời (trừ các gian nhà dễ nổ) đều phải được nối chắc chắn với hệ thống nối đất ở 2 chỗ ở các chỗ giáp nối của các ray dầm cầu trục phải dùng cầu nối mềm hàn ốp vào để đảm bảo cho mạch điện được liên thông. Thiết bị điện đặt trên các máy trục và xe rùa trong các gian bình thường phải được nối đất theo đúng quy định ở các điều 204 và Điều 217.

Trong các gian có nhiều bụi không dẫn điện (xi măng, tro, đất làm khuôn…) thì trước các bánh xe của cầu trục và xe rùa của các máy trục phải đặt các chổi gạt bụi ra khỏi ray khi máy trục và xe rùa di chuyển.

Điều 216. Nối đất trong các thiết trí dễ nổ

Để nối đất các thiết bị điện của các máy trục ở các thiết trí dễ nổ phải dùng ruột thứ tư của cáp cung cấp điện cho máy trục đó.

Mục 5. NỐI ĐẤT Ở MẠCH ĐIỆN VÀ ĐƯỜNG CÁP

Điều 217. Nối đất cho cáp

Khi nối đất vỏ kim loại của các cáp thì vỏ kim loại và đai thép phải nối với nhau và nối với vỏ hộp cáp, phễu cáp, hộp nối bằng dây đồng mềm. Khi đó không yêu cầu phải dùng các dây nối đất có độ dẫn điện lớn hơn độ dẫn điện của vỏ cáp. Nhưng trong mọi trường hợp phải đảm bảo mặt cắt của chúng không được nhỏ hơn 6 mm²và không được lớn hơn 25 mm².

Điều 218. Vỏ nhôm của cáp làm dây trung tính

Ở các thiết trí có lợi dụng vỏ nhôm của cáp 3 ruột để làm dây trung tính, phải tuân theo quy định về cách lắp dây trung tính.

Điều 219. Nối đất đầu cột

Các đầu cột được lắp vào dây nối đất phải thực hiện bằng cách ép hoặc hàn.

Điều 220. Cầu nối mềm nối đất

Đối với cầu nối mềm để nối đất thì một đầu của cầu phải dùng dây thép cuốn chặt vào vỏ và đai thép của cáp rồi hàn lại, còn đầu kia của cầu thì dùng bu lông nối vào cáp và kết cấu kim loại được nối đất.

Chỗ nối các cầu nối vào vỏ nhôm của cáp sau khi hàn xong phải bôi nhựa đường (atsphan) hay sơn gơliptan hoặc sơn dầu. Trong các gian ẩm ướt, các tuynen và các rãnh, chỗ hàn phải quét bằng bitum nóng. Mặt cắt cầu nối mềm phải tương ứng với mặt cắt các dây nối đất ở thiết trí điện đó.

Điều 221. Ống thép luồn dây dẫn làm dây nối đất

Các ống thép để luồn dây dẫn điện được dùng làm dây nối đất hay để nối đất phải được nối chắc chắn khi các ống trên đặt hở có thể dùng ống nối có bôi bột chì hoặc một loại kết cấu khác có sự tiếp xúc chắc chắn.

Khi ống đặt ngầm chỉ được dùng ống nối có bôi bột chì. Để đảm bảo tính liên tục của mạch nối đất phải đảm bảo các yêu cầu sau:

a) Trong mọi trường hợp ống luồn dây đặt ngầm và đối với trường hợp có lưới trung tính nối đất mà ống luồn dây thì đặt hở, các chỗ nối ống phải hàn thêm một hai điểm về mỗi phía ống nối, cũng cho phép hàn cầu nối bằng kim loại có đủ độ dẫn điện.

b) Ở những chỗ nối ống vào các hộp, các khí cụ và vỏ thiết bị điện phải dùng loại “Đai ốc ống nối” (rắc co) để nối đất hoặc các biện pháp khác bảo đảm tiếp xúc tốt về điện hay nối vào hộp (hòm, tủ, vỏ) bằng cách hàn ốp các cầu nối kim loại có đủ độ dẫn điện.

Điều 222. Đối với lưới điện chiếu sáng

Ở các lưới điện chiếu sáng phân nhóm cấm dùng vỏ kim loại của ống luồn dây dẫn hoặc vỏ chì của dây dẫn để làm dây nối đất.

Trong các gian đòi hỏi phải nối đất các vỏ đó thì chúng phải được nối đất chắc chắn trên toàn bộ chiều dài, các ống nối và hộp nối ống phải được nối vào vỏ kim loại của ống luồn dây bằng cách hàn hay bằng bu lông.

Điều 223. Nối đất cho các tủ nhóm, tủ cung cấp hay tủ phân phối

Vỏ kim loại của ống luồn dây, vỏ chì của cáp phải được nối đất với các tủ nhóm, tủ cung cấp hay tủ phân phối bằng dây đồng bện nhiều sợi mặt cắt bằng 1,5 - 2,5 mm² hay bằng côliê thép phải được kẹp chặt vào vỏ nối đất và phải hàn ốp vào vỏ.

Điều 224. Nối dây nối đất vào vỏ kim loại

Để nối dây nối đất vào vỏ kim loại của hộp, tủ, bảng v.v… phải hàn ốp hay dùng đinh vít. Trường hợp dùng đinh vít thì chỗ nối dây nối đất phải được đánh sạch.

Mục 6. CÁCH SƠN VÀ ĐÁNH DẤU

Điều 225. Đánh dấu dây nối đất

Ở chỗ các dây nối đất chui vào nhà phải có các dấu hiệu để dễ phân biệt.

Điều 226. Sơn hệ thống nối đất

Các dây nối đặt hở, các kết cấu, dây dẫn và thanh sắt dẹt của lưới nối đất đều phải sơn mầu đen, trừ các dây trung tính.

Các dây nối đất đặt hở được phép sơn mầu khác cho phù hợp với mầu trang trí tường nhà, nhưng ở các chỗ nối và chỗ rẽ nhánh của chúng phải kẻ ít nhất hai sọc mầu đen cách nhau 150 mm.

Điều 227. Dùng dây trần nối đất đặt hở

Trước khi lắp đặt các dây trần nối đất đặt hở và chi tiết cố định chúng phải được đánh sạch và sơn hết mọi mặt. Còn chỗ nối thì sơn sau khi hàn xong các mối nối.

Trong các gian ẩm ướt và có các khí ăn mòn phải sơn bằng loại sơn chịu được tác động hoá học.

Điều 228. Tại nơi nối với dây nối đất di động

Ở chỗ dùng để nối với dây nối đất lưu động phải đánh dấu bằng cách dùng sơn viết lên tường và kẻ chữ nối đất ký hiệu nối đất.

Điều 229. Vật nối đất và dây nối đất chôn dưới đất

Không nên sơn các vật nối đất và các dây nối đất chôn dưới đất. Sau khi nghiệm thu, các mối hàn đều phải quét bitum khắp mọi mặt.

Chương 6

CÁCH ĐẶT DÂY DẪN ĐIỆN

Điều 230. Các quy định đặt dây dẫn điện

Các quy định trong chương trình này áp dụng để lắp đặt các dây dẫn điện động lực và chiếu sáng điện áp 1 chiều và xoay chiều đến 1000 V ở trong nhà và ngoài trời bằng dây dẫn cách điện và cáp không có vỏ thép mặt cắt bé. Còn dây dẫn trần phải tuân theo chương 7 của quy định này.

Mục 1. QUY ĐỊNH CHUNG

Điều 231. Dây dẫn do tài liệu thiết kế quy định

Kiểu, mặt cắt và loại dây dẫn do tài liệu thiết kế quy định theo phụ tải và đặc điểm nơi đặt.

Điều 232. Chỗ nối và phân nhánh dây dẫn và cáp

Chỗ nối và phân nhánh các dây dẫn và cáp không được chịu các ứng suất cơ học. Chỗ nối và phân nhánh ruột cáp và dây dẫn phải được cách điện tương đương với cách điện ở những chỗ còn nguyên vẹn.

Điều 233. Nối và phân nhánh dây dẫn trong ống lồng

Phải dùng các hộp nối và hộp phân nhánh để nối cũng như để phân nhánh các dây dẫn trong hộp kín, trong các ống và trong các ống lồng mềm bằng kim loại khi đặt hở cũng như khi đặt ngầm.

Cấu tạo của các hộp nối và hộp phân nhánh phải phù hợp với cách đặt dây và điều kiện môi trường.

Bên trong các hộp có nắp đóng mở được và cáp nên nối và phân nhánh dây dẫn bằng các kẹp chuyên dùng có vỏ cách điện đảm bảo.

Điều 234. Bảo vệ dây dẫn tại nơi dây dẫn chui ra khỏi hộp, máng...

Ở chỗ dây dẫn chui ra khỏi hộp, máng, ống cứng và ống lồng mềm bằng kim loại đều phải được bảo vệ để tránh hư hỏng. Ở những chỗ dây dẫn giao chéo với các mối nối co dãn phải có vật bù trừ co dãn.

Điều 235. Độ cao lắp đặt dây dẫn

Không quy định độ cao lắp đặt cách nền nhà hoặc sàn nhà cho dây dẫn cách điện được bảo vệ, dây dẫn luồn trong ống cách điện có vỏ kim loại, dây dẫn và cáp luồn trong các ống thép và các ống lồng mềm bằng kim loại, cáp mềm làm việc trong điều kiện nặng. Ở những chỗ dây dẫn và cáp có thể bị hư hỏng do cơ học thì phải được bảo vệ thêm.

Điều 236. Dây dẫn tại nơi có nhiệt độ cao

Khi đặt gần các ống có nhiệt độ cao thì dây dẫn và cáp phải được bảo vệ chống tác hại do nóng hoặc phải dùng loại dây dẫn và cáp thích hợp.

Điều 237. Dây dẫn trong hộp đặt thẳng đứng hoặc quay xuống dưới

Khi các hộp đặt dây bố trí thẳng đứng hay đặt quay nắp xuống dưới thì bắt buộc phải cố định chặt các dây dẫn.

Trong các gian đòi hỏi phải nối đất thì các hộp và các máng đặt dây dẫn nối với nhau phải tạo nên một mạch điện liên tục trên toàn bộ chiều dài của chúng.

Điều 238. Dây dẫn đặt hở

Các dây dẫn đặt hở phải phối hợp với các đường nét kiến trúc của nhà và công trình để đảm bảo mỹ thuật.

Điều 239. Dây dẫn tại những nơi ẩm ướt

Chiều dài các dây dẫn đặt trong các gian ẩm ướt (xí, tắm...) càng ngắn càng tốt. Các dây dẫn nên đặt ở bên ngoài các gian này và đèn chiếu sáng nên đặt gần dây dẫn ở trên tường.

Điều 240. Dây dẫn đặt theo bề mặt kết cấu bị nung nóng

Dây dẫn đặt theo bề mặt kết cấu bị thường xuyên nung nóng (đường dẫn khói, đường dẫn khí lò...) không cho phép đặt kín. Khi đặt hở trên bề mặt đường dẫn khói, đường dẫn khí lò... thì nhiệt độ của không khí xung quanh dây dẫn không được vượt quá 35^oC.

Điều 241. Vòng kẹp cố định dây dẫn

Ở những đoạn thẳng của tuyến dây, các vòng kẹp dùng để cố định dây dẫn, cáp và ống được đặt trực tiếp trên bề mặt đó phải cách đều nhau. Trên các mặt đoạn thẳng và các chỗ vòng, các vòng kẹp phải đặt thẳng góc với đường tim đặt dây dẫn.

Điều 242. Đệm cách điện

Khi dùng các vòng đai và các vòng kẹp bằng kim loại để cố định dây dẫn thì phải lót các đệm cách điện.

Điều 243. Cố định dây dẫn và kết cấu

Các đinh dùng để cố định dây dẫn vào các kết cấu công trình thường dùng súng chuyên dùng để thi công hoặc dùng các biện pháp khác thích hợp. Các đinh phải được lựa chọn và cố định lên các mặt đỡ theo đúng tài liệu hướng dẫn.

Điều 244. Vòng kẹp kim loại

Các vòng kẹp bằng kim loại dùng để cố định dây dẫn, cáp và ống thép đều phải sơn chống gỉ.

Điều 245. Dây dẫn dự phòng

Các dây dẫn đặt ngầm phải có 1 đoạn dự phòng ít nhất là 50 mm ở cạnh những chỗ nối trong các hộp phân nhánh và ở cạnh chỗ nối với các đèn chiếu sáng công tác và ổ cắm.

Điều 246. Dây dẫn đặt ngầm trong các thiết trí

Khi dây dẫn đặt ngầm thì các hộp nối, các hộp đặt công tác, ổ cắm cùng phải đặt chìm trong kết cấu, xây dựng sao cho mặt hộp (mặt công tác, ổ cắm) ngang bằng với mặt tường.

Điều 247. Đi dây trong cấu kiện đúc sẵn

Trong các cấu kiện đúc sẵn thành tấm lớn và các khối lớn của các công trình nhà cửa được sản xuất ở nhà máy, công trường thì cần làm sẵn các rãnh để đặt dây dẫn điện, các hốc để đặt công tắc, ổ cắm, các hộp phân nhánh và các bóng điện phù hợp với bản vẽ thiết kế các cấu kiện đó.

Các rãnh và các hốc chứa lại phải bằng phẳng. Chiều dầy của lớp bảo vệ tim rãnh ống, hốc phải đảm bảo ít nhất là 10 mm.

Mục 2. ĐẶT DÂY DẪN ĐIỆN LÊN CÁC VẬT ĐỠ CÁCH ĐIỆN (CÁC PULI, CÁC CÁCH ĐIỆN, CÁC KẸP DÂY...)

Điều 248. Vị trí đặt dây trong các thiết trí

Chiều cao đặt dây và khoảng cách giữa các dây bọc cách điện phải tuân theo các quy định của tài liệu thiết kế.

Điều 249. Cố định các giá đỡ cách điện

Các chân cách điện kiểu cong, các giá đỡ cùng với cách điện phải cố định chắc vào vật liệu chính của tường. Các puli hoặc các kẹp dây dùng cho các dây dẫn mặt cắt 4 mm² trở xuống có thể cố định lên lớp vữa trát hay lên gỗ lát mặt tường.

Điều 250. Cố định dây dẫn cách điện một ruột

Các dây dẫn cách điện một ruột loại không được bảo vệ phải dùng dây thép mềm để buộc chặt vào puli hay cách điện. Ở các gian nhà ẩm ướt và ngoài trời thì dây thép buộc phải được quét sơn chống gỉ. Chỗ buộc dây dẫn phải được quấn băng cách điện để bảo vệ. Có thể dùng các vòng khuyên hay dây nhựa mềm (pôli -cơlovinhit) để cố định dây dẫn loại không được bảo vệ vào puli hay cách điện (trừ các vị trí góc và các đầu cuối).

Các chỗ kẹp chặt dây dẫn phải đệm lót để không hư hỏng cách điện.

Điều 251. Quy định đặt dây dẫn trên cách điện

Việc đặt dây trên cách điện phải theo quy định sau:

- Cách điện trung gian - đặt dây ở cổ hoặc đỉnh cách điện;

- Cách điện góc: Đặt ở cổ cách điện;

- Cách điện néo cuối: Dùng khóa hãm.

Quy định chỗ nối dây rẽ nhánh phải thực hiện ngay tại puli hoặc cách điện.

Điều 252. Cố định dây dẫn tại một số vị trí

Đối với dây dẫn có cách điện ở vị trí góc, cuối, rẽ nhánh vòng qua xà… phải dùng băng vải hoặc dây gai để buộc vào puli.

Điều 253. Dây dẫn giao chéo với đường ống

Khi các dây cắt với các đường ống, khoảng cách giữa chúng phải tuân theo quy định của tài liệu thiết kế.

Khi cắt các đường ống có nhiệt độ cao hơn mức bình thường, phải áp dụng các biện pháp cách nhiệt thích hợp.

Điều 254. Dây dẫn đi qua tường, vách ngăn

Khi dây dẫn cách điện loại không được bảo vệ xuyên qua tường thì phải luồn dây đó trong ống cách điện cứng và phải cố định. Ở phía trong nhà khô ráo phải dùng ống lót cách điện còn ẩm ướt và phía chui ra ngoài phải dùng phễu.

Đường dây xuyên qua vách ngầm và vách gỗ giữa các nhà khô ráo cho phép luồn trong ống cách điện có vỏ kim loại trong ống dây - kim loại.

Khi dây dẫn cách điện loại không bảo vệ xuyên qua từ gian nhà khô ráo này sang gian khô ráo khác, cho phép tất cả các dây dẫn có cách điện của cùng 1 đường dây luồn chung trong 1 ống cách điện. Trong các trường hợp khác nhau thì cả 2 phía đều phải trát kín bằng nhựa cách điện. Khi dây dẫn chui từ gian khô ráo sang gian ẩm ướt hoặc chui ra ngoài trời mà phải nối dây thì chỗ nối phải đặt ở phía khô ráo.

Điều 255. Dây dẫn đi xuyên qua các tầng của tòa nhà

Dây dẫn cách điện và cáp đi xuyên từ tầng này sang tầng khác của nhà phải luồn qua ống hoặc lỗ chừa sẵn trên cấu kiện. Cấm dùng dây bện xuyên qua sàn nhà giữa 2 tầng.

Điều 256. Dây dẫn đi xuyên qua sàn nhà

Khi dây dẫn xuyên qua sàn nhà giữa 2 tầng cho phép luồn trong ống cách điện đặt dưới lớp vữa trát của tường, các ống cách điện phải đặt liên tục có ống lót và phải đặt tới mép ngoài.

Điều 257. Dây dẫn có 2 hoặc 3 ruột

Đối với loại dây bện có 2 hoặc 3 ruột khi đi vòng trong các gian nhà khô ráo nếu có gặp chướng ngại thì cho phép luồn chung trong 1 ống cách điện mà không cần hở ra.

Điều 258. Bán kính uốn của dây dẫn

Bán kính uốn của dây dẫn một ruột cách điện loại không có bảo vệ ít nhất phải bằng 3 lần đường kính ngoài của dây dẫn.

Mục 3. DÂY DẪN ĐẶT TREO

Điều 259. Treo dây dẫn

Các loại dây dẫn chuyên dùng loại cáp điện và các loại dây dẫn khác được lắp đặt treo vào cáp thép chịu lực bằng loại kẹp riêng hoặc bằng phương pháp quấn buộc thích hợp.

Điều 260. Cáp gia cường

Các cáp gia cường bằng thép để treo dây cần được móc vào lõi thép mạ kẽm có đường kính theo yêu cầu của thiết kế. Lựa chọn cáp gia cường để treo dây phải tuân theo yêu cầu của tài liệu thiết kế.

Điều 261. Treo dây cáp thép

Khi treo dây cáp thép phải căng tới độ võng nhỏ nhất, ứng lực không được vượt quá 0,7 ứng lực cho phép đối với loại cáp thép đó.

Chỉ ở chỗ đặt hộp nối phân nhánh, hộp nối kiểu ổ cắm và đèn chiếu sáng thì mới treo dây thẳng đứng. Dây treo đứng nên dùng loại dây thép có đường kính từ 2-3 mm đối với dây điện động lực và từ 1,5 - 2 mm đói với dây điện chiếu sáng. Tất cả các bộ phận kim loại của dây điện đặt treo, kể cả cáp chịu lực đều phải nối đất.

Trong các gian sản xuất thông thường cho phép dùng dây cáp làm dây trung tính làm việc trong lưới điện phân nhóm của hệ thống điện trung tính nối đất.

Cấm dùng cáp chịu lực để làm dây nối đất - nên dùng một dây dẫn riêng hoặc một ruột riêng của dây dẫn (hoặc cáp) để làm dây nối đất. Tất cả các loại bộ phận kim loại của dây điện đặt treo như:

- Bộ phận hở trần của cáp thép;

- Các bộ phận khóa néo cáp, kết cấu néo cuối, kẹp treo dây v.v… đều phải bôi dầu Silicôn.

Mục 4. ĐẶT DÂY DẪN LOẠI ĐƯỢC BẢO VỆ VÀ CÁP CÁCH ĐIỆN BẰNG CAO SU

Điều 262. Khoảng cách của dây bảo vệ và cáp

Ở các phần khoảng cách giữa các điểm cố định của dây bảo vệ và cáp phải tuân theo yêu cầu của tài liệu thiết kế.

Điều 263. Luồn dây dẫn vào hộp khí cụ điện

Phải dùng móc kẹp để cố định dây dẫn và cáp ở những chỗ luồn dây vào hộp khí cụ điện hoặc phễu cáp và phải đặt cách mép của chúng từ 50 - 70 mm.

Khoảng cách từ chỗ dày bắt đầu uốn cong đến móc gần nhất phải từ 10 - 15 mm.

Điều 264. Dây dẫn nằm ngang

Khi dây dẫn hoặc cáp đơn được đặt theo đường nằm ngang thì những điểm cố định trung gian có thể dùng loại kẹp một tai và tai kẹp phải đặt thấp hơn dây dẫn hoặc cáp.

Khi dây dẫn hoặc cáp đặt thẳng đứng theo tường trần nhà, góc nhà phải dùng kẹp 2 tai hoặc đai có vòng huy để cố định dây.

Điều 265. Kẹp cố định cho dây bọc chì

Đối với dây bọc chì phải lót kẹp bằng loại vật liệu mềm, miếng lót phải nhô ra hai mép kẹp từ 1,5 - 2 mm. Các loại dây cáp khác thì không cần lót.

Điều 266. Bán kính uốn của dây dẫn

Bán kính uốn của dây phải lớn hơn quy định của nhà chế tạo.

Điều 267. Dây dẫn đi qua tường

Khi cáp và dây cách điện loại được bảo vệ đi qua tường gạch, tường bê tông phải đặt trong ống kim loại hay ống cách điện lỗ chừa sẵn có trát vữa.

Cho phép đặt nhiều dây dẫn của cùng 1 mạch hay nhiều cáp trong cùng một ống.

Đối với dây cách điện và cáp có cách điện bằng cao su chui qua tường gạch hoặc bê tông thì 2 đầu ống luồn dây phải có ống lót.

Điều 268. Dây dẫn qua sàn, trần nhà

Khi dây xuyên qua sàn gác cũng phải luồn trong ống thì đầu ống phải cách mặt sau 1,5 m. Khi chui qua trần nhà thì đầu dưới của ống luồn cũng phải cách trần 1,50 m những đoạn nào có thể làm hỏng dây cũng phải dùng biện pháp bảo vệ.

Điều 269. Dây dẫn giao chéo nhau

Khi 2 tuyến cáp hoặc dây dẫn giao chéo nhau thì một trong hai tuyến phải được bảo vệ bằng cách:

- Luồn trong ống cách điện;

- Xây rãnh;

- Đặt trong ống kim loại.

Điều 270. Mối ghép của ống luồn kim loại

Mối ghép của ống luồn bằng kim loại phải quay về phía mặt dỡ ống. Khi ống đặt ngang theo tường thì mối ghép phải hướng xuống dưới tránh hơi ẩm lọt vào.

Điều 271. Ngăn ngừa cách điện hư hại

Tại chỗ cắt ở các đầu có vỏ kim loại phải là ranh giới với bên ngoài để ngăn ngừa cách điện khỏi bị hư hại. Các dây dẫn có vỏ kim loại trơn phải có đai hoặc các đầu mút để tránh bị trượt.

Điều 272. Tránh lão hóa cách điện

Để tránh bị lão hóa cách điện của các sợi ăn mòn mạnh thì phải dùng loại sơn thích hợp. Yêu cầu này không áp dụng cho các ruột dây dẫn và cáp đi vào trong hộp có ống luồn dây của máy điện hoặc khí cụ điện kiểu kín, kiểu chống bụi hoặc kiểu chống nước.

Điều 273. Đặt cáp tại chỗ mới quét sơn, vôi

Cấm đặt cáp CPr lên các chỗ mới quét sơn hoặc quét vôi còn ướt. Nếu cần đặt ngay thì vỏ cáp phải được quét bằng một loại sơn chóng khô trước khi đặt.

Điều 274. Nối và rẽ nhánh dây dẫn

Việc nối dây hoặc rẽ nhánh cáp và dây dẫn loại được bảo vệ phải thực hiện trong hộp. Khi cho dây vào hộp, khí cụ, đồng hồ phải luồn cả vỏ bảo vệ.

Điều 275. Nối đất vỏ kim loại của cáp

Nếu vỏ kim loại của cáp và của dây dẫn cũng như các hộp kim loại cần phải nối đất thì nối chung với dây trung tính nối đất và phải bảo đảm tính chất liên tục về điện trên toàn bộ tuyến dây.

Tất cả cần nối liền mạch phải được quét sơn trên vỏ kim loại không được có các vết hư hỏng.

Mục 5. ĐẶT HỞ VÀ ĐẶT NGẦM DÂY DẪN ĐIỆN

Điều 276. Quy định đặt dây điện trong nhà

Có thể đặt các dây điện dẹt trong nhà, ngoại trừ những trường hợp sau đây:

1. Bố trí hở:

a) Trong các phòng dễ bị cháy

b) Trên trần nhà

2. Bố trí hở và ngầm

a) Trong các phòng dễ nổ

b) Trong các phòng đặc biệt ẩm

c) Trong các phòng có môi trường ăn mòn cao

d) Trên các sàn gỗ của nhà trẻ, bệnh viện, câu lạc bộ, trường học và nhà tập thể

đ) Để cấp điện cho các thiết bị chiếu sáng kiểu treo e) Trên sân khấu và ghế ngồi của khán giả.

Điều 277. Đặt hở dây dẫn dẹt

Có thể đặt hở các dây dẫn dẹt:

a) Trực tiếp lên tường, vách ngăn, sàn có trát thạch cao thô hoặc vữa ướt.

b) Lên tường bằng vật liệu không cháy, vách ngăn có dán lớp bồi (ngay trên mặt lớp bồi).

Điều 278. Đặt dây dẹt ngầm trong tường nhà

Việc đặt dây dẹt ngầm trong tường hoặc vách ngăn bằng granitô hoặc trát vữa thường phải theo các điều kiện sau đây:

a) Nếu tường hoặc vách ngăn bằng vật liệu không cháy thì đặt dây trong rãnh đã lót vữa hoặc dưới lớp vữa ướt.

b) Trong các rãnh và các kết cấu xây dựng rỗng.

c) Đặt sẵn trong các kết cấu xây dựng đúc sẵn từ xưởng chế tạo (theo chỉ dẫn riêng).

Điều 279. Đặt ngầm dây dẫn dẹt trên trần nhà

Đặt ngầm dây dẫn dẹt ở trần nhà phải theo một trong các phương pháp sau:

a) Đặt dưới lớp vữa ướt của trần làm bằng các tấm không cháy;

b) Đặt trong khe hở giữa các tấm bê tông đúc sẵn, bên ngoài trát vữa thạch cao mịn;

c) Đặt trong các rãnh chừa sẵn trong các tấm bê tông cốt thép cỡ lớn, ngoài cùng trát vữa thạch cao mịn;

d) Trong các tường và các hốc trống của các tấm bê tông cốt sắt của panen và trong rãnh các tấm đặc biệt của nhà kiểu tấm lớn;

đ) Đặt sẵn trong các cấu kiện sẵn từ xưởng chế tạo (theo chỉ dẫn riêng);

e) Đặt trên nền sàn thô của mỗi tầng, trần nhà không cháy của tầng cuối cùng (kể cả tầng hầm), dưới lớp vữa xi măng cát hoặc thạch cao dầy 10 mm. Trường hợp này, nếu không áp dụng được theo các điểm a, c, d thì dùng theo các điểm b, đ. Đối với dây dẹt đặt ngầm ở trần nhà yêu cầu chung là phải đặt ở chỗ nào đó đảm bảo không bị hư hỏng về mặt cơ học.

Điều 280. Dây dẹt không chịu được ánh sáng

Các dây dẹt có cách điện bằng chất dẻo không chịu được ánh sáng (trong suốt - màu vàng nâu) chỉ cho phép đặt ngầm.

Điều 281. Đặt ngầm dây dẫn dẹt

Khi đặt ngầm dây dẫn dẹt phải lựa chọn tuyến như sau:

a) Thông thường, khi đặt ngang theo tường thì phải đặt song song với các đường giao nhau qua tường và trần và cách trần 100 - 200 mm hoặc cách gờ, mái đua hoặc xà ngang từ 50 - 100 mm. Các ổ cắm điện nên đặt thành hàng ngang.

b) Khi kéo đến các đèn chiếu sáng, các công tắc và ổ cắm phải đặt dây theo chiều thẳng đứng. Trong các nhà lắp ghép tấm lớn, cho phép kéo theo rãnh có sẵn.

c) Khi đặt dây treo trần (trong lớp vữa, trong các khe, trong lớp rỗng của tấm sàn) nên kéo theo khoảng cách ngắn nhất giữa hộp phân nhánh và đèn chiếu sáng.

Điều 282. Dây dẫn đi qua ống nhiên liệu khí hoặc lỏng

Khi bố trí các dây dẫn vượt các ống nhiên liệu khí hoặc lỏng, phải lắp đặt dây dẫn ở khoảng cách theo quy định của tài liệu thiết kế.

Điều 283. Giao chéo dây dẫn dẹt

Cần tránh đặt dây dẫn dẹt giao chéo với nhau. Nếu thật cần thiết phải giao chéo thì tại đó phải cuốn tăng cường 3 đến 4 lớp băng nhựa dính hoặc băng cao su.

Điều 284. Dây dẫn dẹt 3 ruột

Khi dùng dây dẫn dẹt 3 ruột trong lưới điện chiếu sáng thì dùng các ruột ngoài cùng làm dây pha còn ruột giữa làm dây trung tính.

Điều 285. Uốn cong dây dẫn dẹt

Khi cần phải uốn cong các dây dẫn dẹt tới góc lượn 90^o trên mặt tường và trần nhà phải theo một trong 3 phương pháp sau:

a) Nếu uốn dây theo bề dẹt một góc 90^o thì không cần phải rạch dải băng cách ly, không

được để ruột này giáp với ruột kia.

b) Nếu uốn theo cạnh thì phải rạch dải băng cách ly dọc theo dây và một ruột được uốn vòng vào phía trong.

c) Nếu dây dẫn không có dải băng cách ly được uốn theo cạnh với bán kính uốn đảm bảo không làm gẫy cách điện chỗ uốn.

Điều 286. Dây dẫn dẹt đi qua vách chắn và sàn

Dây dẫn dẹt hở đi qua các vách chắn và sàn phải luôn trong ống cách điện, ở 2 đầu ống phải lồng ống lót bằng cao su hoặc sứ hay nhựa.

Điều 287. Dây dẫn đặt ngầm khi chui ra khỏi tường, sàn

Chỉ dây dẫn đặt ngầm chui ra khỏi mặt tường hoặc sàn (thí dụ để nối vào đèn, công tắc…) phải luồn dây trong ống cách điện hoặc dùng phễu.

Điều 288. Chỗ nối, phân nhánh của dây dẫn dẹt

Tất cả các chỗ nối hoặc nhánh dây dẫn dẹt đều phải hàn hoặc dùng các kẹp dây trong hộp phân nhánh.

Hộp phân nhánh phải bằng chất cách điện hoặc bằng kim loại trong đệm lót cách điện.

Khi dây đặt ngầm thì cho phép phân nhánh dây ở các hộp đấu dây và ở công tắc, ổ cắm hoặc đèn, ở trong các gian khô ráo hoặc ẩm, các hộp phân nhánh, có thể làm bằng các hốc trong tường hoặc sàn, có thành phẳng chừa sẵn khi xây dựng nhưng phải có nắp đậy.

Khi nối và phân nhánh các dây dẫn dẹt đặt ngầm phải để chừa một đoạn dây dự trữ dài ít nhất 50 mm.

Điều 289. Không cho phép treo trực tiếp các đèn lên dây dẫn dẹt.

Điều 290. Luồn dây dẫn dẹt vào hộp kim loại

Các hộp kim loại ở những nơi luồn dây dẫn dẹt vào đều phải có ống lót cách điện hoặc quấn tăng cường cách điện bằng 3 đến 4 lớp băng nhựa dính hoặc cao su.

Điều 291. Nối dây vào các ổ cắm, công tắc...

Khi nối đầu dây vào ổ cắm, công tắc v.v… thì chỉ được rạch một đoạn tối thiểu cần thiết của dải băng cách ly giữa các ruột.

Điều 292. Cố định dây dẫn dẹt

Việc cố định các dây dẫn dẹt đặt hở được tiến hành như sau:

a) Với dây có dải băng cách ly thì dùng biện pháp dán, đóng đinh dùng kẹp nhựa, kẹp cao su.

b) Với dây không có dải băng cách ly thì dán hay dùng kẹp.

c) Dùng các kim loại để kẹp dây và gắn vào mặt đỡ.

d) Đinh dùng để đóng trực tiếp dải băng cách ly của dây dẫn dẹt nên dùng loại có đường kính 1,4 - 1,8 mm dài từ 20 - 25 mm, với đường kính mũ đinh 3 mm, đinh phải đóng cách nhau 200 - 300 mm và đóng đúng giữa băng cách ly.

Búa dùng để đóng đinh phải là loại nhỏ và dùng miếng đỡ để tránh búa đập vào dây.

Trong các gian nhà ẩm thì dưới mũ đinh nên có vòng đệm bằng cao su hay nhựa. Khi dùng kẹp thì khoảng cách giữa hai kẹp không được quá 400 mm.

Điều 293. Dùng dây dẫn dẹt đặt ngầm trong tường

Khi dùng dây dẹt đặt ngầm thì trước khi trát vữa nên dùng vữa thạch cao mịn để gắn tạm dây vào. Ngoài ra có thể dùng kẹp hoặc đai bằng chất cách điện (cao su, nhựa…) để cố định dây dẹt.

Điều 294. Cấm dùng đinh để cố định dây dẹt đặt ngầm.

Điều 295. Bảo quản dây dẫn dẹt

Khi vận chuyển và bảo quản dây dẫn dẹt phải tránh hư hỏng về cơ học và tránh ánh nắng chiếu vào.

Mục 6. ĐẶT NGẦM DÂY DẪN TRONG CÁC ỐNG KHÔNG PHẢI LÀ KIM LOẠI

Điều 296. Tuyến đặt ống luồn dây dẫn

Tuyến đặt ống trong trường hợp này không được trùng hoặc giao chép sát với các ống dẫn khói và các bề mặt kết cấu bị nung nóng.

Điều 297. Chọn tuyến đặt ống

Tuyến đặt ống trên tường nên bố trí song song với vật kiến trúc nào đó (khung cửa, gờ, mái đua…).

Điều 298. Tuyến dây qua chướng ngại vật

Các đoạn tuyến đi vòng qua các chướng ngại vật ở đoạn đặt ngang không được để tụ nước.

Điều 299. Ống luồn dây đặt trên tường

Ống luồn dây đặt ở trên tường không cháy thì phải đặt trong rãnh trát vữa. Trước khi trát vữa thì nên dùng vữa thạch cao mịn gắn tạm ống ở một số điểm đã định vị.

Điều 300. Đi dây dưới nền các phân xưởng nóng

Cấm dùng các loại ống không phải là kim loại hay ống giấy kim loại dưới nền các phân xưởng nóng (đúc, hàn, rèn…)

Điều 301. Nơi làm việc có nhiệt độ cao

Khi nhiệt độ môi trường nơi đặt tuyến thường xuyên cao hơn + 350C thì cấm dùng ống bằng cao su bitum.

Điều 302. Sử dụng ống cao su dưới nền nhà

Khi dùng ống cao su bitum dưới nền nhà thì phải đặt ống dưới 1 lớp vữa bê tông dầy ít nhất 50 mm. Nhưng không quá 400 mm.

Điều 303. Ống cao su giao chéo với đường vận chuyển

Ở chỗ ống cao su bitum giao chéo với đường vận chuyển nội bộ phân xưởng thì phải luồn trong ống thép. Trường hợp lớp bê tông phía trên ống dầy hơn 100 mm thì không cần dùng ống thép.

Điều 304. Bảo vệ ống cao su sau khi chui ra khỏi móng, tường, nền nhà

Ở những chỗ ống cao su bitum chui ra khỏi móng, tường và nền nhà thông thường phải dùng những đoạn ống thép mỏng bọc bảo vệ phía ngoài và đầu ống phải được chèn kín, ở chỗ ống cao su bitum chui ra khỏi móng và nền nhà để đi lên tường không cháy phải được bảo vệ bằng thép hoặc sắt góc đến độ cao 1,5 m.

Điều 305. Nối ống cách điện

Công việc nối các đoạn ống cách điện với nhau phải dùng măng sông cùng loại vật liệu với ống và 2 đầu ống nối phải áp khít nhau.

Điều 306. Nối ống bằng cao su bitum

Khi nối 2 đoạn ống bằng cao su bitum với nhau phải dùng măng sông cùng vật liệu có đường kính lớn hơn và dài 100 mm, hoặc bằng kim loại. Các măng sông phải được chèn kín và dùng dây thép để quấn đai cho chắc.

Điều 307. Dùng ống thép nối ống cao su bitum

Có thể dùng ống thép mỏng để nối các ống cao su bitum với nhau. Chỗ nối ống đó với ống thép phải chèn chặt như khi nối bằng măng sông.

Điều 308. Chỗ nối các ống giấy - kim loại

Chỗ nối các ống giấy - kim loại với nhau dùng các măng sông chuyên dùng được chế tạo từ những đoạn ống mỏng và đặt ở trong hộp nối.

Điều 309. Nối, rẽ nhánh dây dẫn trong các ống phi kim loại và ống giấy kim loại

Việc rẽ nhánh và nối dây điện trong các ống không bằng kim loại và ống giấy - kim loại phải thực hiện ở các hộp nối, hộp rẽ nhánh. Cấu tạo của hộp nói trên phải phù hợp với phương pháp đặt dây và môi trường xung quanh.

Điều 310. Các loại ống khác nhau

Cho phép đặt các loại ống cứng vừa và ống cao su bitum có dây dẫn đã luồn sẵn trong ống với điều kiện đảm bảo thay dây dẫn được.

Điều 311. Đường kính của ống cách điện

Đường kính trong của ống cách điện phải đảm bảo việc thay dễ dàng dây điện đặt trong ống phù hợp với số lượng và đường kính của dây dẫn; đồng thời không được bé hơn 11 mm.

Điều 312. Khoảng cách giữa các hộp nối

Để kéo dây dẫn và ống một cách dễ dàng cũng như để dễ thay thế, khoảng cách giữa các hộp nối với nhau không được vượt quá giá trị thiết kế.

Điều 313. Khoảng cách giữa hai hộp nối của ống giấy

Đối với ống giấy thì khoảng cách giữa hai hộp không được dài quá 9 m.

Điều 314. Bán kính uốn cong của ống cách điện

Trường hợp do đặc điểm kết cấu của công trình ở đoạn tuyến có chiều dài dưới 20 m không thể đặt các hộp néo được (như đoạn giữa các tầng thang máy của nhà lắp ghép tấm lớn) thì cho phép bán kính uốn ống đến 15 lần đường kính ngoài của ống. Số lượng chỗ uốn không được quá 2. Ngoài ra nên chọn ống lớn hơn trường hợp khoảng cách giữa các hộp đạt quy định ở Bảng 6.85.1

Bảng 6.85.1

Đoạn tuyến giữa các hộp	Khoảng cách giữa hai hộp (m)
Đoạn tuyến giữa các hộp	Ống cao su cứng vừa	Ống dây kim loại và cao su bitum
Thẳng	10	12
Có 1 góc	7,5	8
Có 2 góc	5	5
Có 3 góc	5	3
Có 4 góc	5	3

Điều 315. Bán kính uốn cong của cao su cứng vừa và cao su bitum

Bán kính uốn ống cao su cứng vừa và cao su bitum không được nhỏ hơn 10 lần đường kính trong của ống đối với giấy kim loại 6 lần.

Điều 316. Đối với ống giấy - kim loại

Không cho phép uốn các ống giấy - kim loại không xếp nếp. Chỗ thay đổi hướng tuyến và ở các góc phải đặt hộp nối hay các đoạn ống bằng cao su cứng vừa hoặc các loại tương tự.

Điều 317. Bảo vệ chỗ uốn của ống cứng vừa và ống cứng cao su bitum

Đối với loại ống cứng vừa và ống cứng cao su bitum chỗ uốn ống phải dùng dây thép 1,5 mm quấn ngoài với bước đai là 8-10 mm để bảo vệ khi chỗ uốn đó có thể xảy ra dập nát.

Điều 318. Ống để luồn dây cách điện qua tường, sàn

Ống cách điện và ống giấy - kim loại để luồn dây cách điện qua tường, sàn gác phải liền và không được nối. Khi đặt ống trên bề mặt lát gỗ có trát vữa, không cho phép dùng măng sông để nối các ống cách điện trên đoạn tuyến giữa hai hộp.

Điều 319. Ống lót hoặc phễu khi đưa ống vào hộp, tủ, bảng

Đối với ống không bằng kim loại và ống giấy kim loại khi đưa vào hộp, tủ, bảng, hộp bảo vệ làm bằng vật liệu không cách điện, cũng như khi đưa vào các hộp thì các đầu ống phải có ống lót hoặc phễu cách điện.

Điều 320. Đầu nối của ống cách điện

Khi các ống cách điện không đưa vào ống hộp hoặc vỏ của khí cụ điện, đồng hồ thì đầu nối phải có ống lót hay phễu cách điện.

Mục 7. ĐẶT DÂY NGẦM TRONG ỐNG THỦY TINH

Điều 321. Quy định về ống thủy tinh

Ống thủy tinh phải đúng tiêu chuẩn để dễ dàng luồn dây dẫn khi đặt ngầm.

Điều 322. Dây dẫn đặt ngầm luồn trong ống thủy tinh

Dây dẫn đặt ngầm luồn trong ống thủy tinh được phép áp dụng cho các lưới điện chiếu sáng và động lực với điện áp dưới 500 V và các lưới điện thoại, truyền thanh đặt trong tường hoặc sàn không cháy, ở các nhà cấp phòng hỏa loại III, ở các nhà công cộng cấp phòng hỏa loại II kể cả tầng hầm và các loại nhà khác. Cũng cho phép đặt ở tầng trần của các loại nhà khác. Cũng cho phép đặt ở trần của các nhà nói trên khi trần làm bằng vật liệu không cháy.

Điều 323. Lắp đặt tại khu vực không có rung động

Cho phép đặt dây theo điều 322 trong các nhà sinh hoạt, nhà văn hóa có cấp phòng hỏa loại II và các xí nghiệp công nghiệp với điều kiện không bị ảnh hưởng rung và chấn động của các thiết bị sản xuất.

Điều 324. Những nơi không áp dụng điều 322

Không cho phép đặt dây dẫn như ở điều 322 ở những nơi: gian nhà dễ nổ thuộc mọi cấp, gian đặc biệt ẩm ướt, chỗ khán giả ngồi (kể cả sân khấu) của rạp hát, nhà triển lãm, câu lạc bộ, cung văn hóa v.v… và các nhà ở vùng có động đất từ cấp 7 trở lên, vùng có độ lún cấp II, III và các mạch điện ngoài trời.

Điều 325. Dây dẫn trong cùng một ống

Không cho phép đặt chung dây dẫn của mạch có dòng điện mạnh vào mạch có dòng điện yếu (thông tin) trong cùng một ống.

Điều 326. Ống đặt trong sàn nhà hoặc đi trên tường

Ống đặt trong sàn nhà nên đi theo đường ngắn nhất còn ở tường thì phải đặt thẳng đứng hoặc nằm ngang. Ống phải đặt trên tấm lót và tấm lót phải nằm trong toàn bộ chiều dài ống. Chiều dày lớp bảo vệ (bê tông, xi măng, nhựa đường) bên trên ống dày ít nhất là 10 mm. Khi đặt ống trên các tấm có lót không cháy ở tầng trần thì phải dày ít nhất 20 mm.

Điều 327. Ống thủy tinh đặt trong tường hoặc vách ngăn bê tông

Các ống thủy tinh đặt trong tường gạch và vách ngăn bê tông xỉ thạch cao phải đặt trong các máng rãnh bê tông xỉ thạch cao phải đặt trong các máng rãnh đã được vảy vữa ướt, ngay sau đó phải đổ vữa thạch cao hay xi măng suốt toàn bộ chiều dài cho ngang với mặt ngoài của tường hoặc vách. Máng phải có độ sâu lớn hơn đường kính ngoài cửa ống đặt là 10 mm, còn ở các tầng hầm, tầng trần là 20 mm.

Điều 328. Các ống đặt song song

Các ống đặt song song phải cách nhau ít nhất 5 mm.

Điều 329. Cấm dùng ống thủy tinh

Không cho phép đặt trực tiếp ống thủy tinh trong đất, dưới nền nhà của tầng thứ nhất, nếu nhà có tầng hầm thì dưới nền tầng hầm.

Điều 330. Các đường cung cấp điện chính

Khi đặt ống cho các đường trục cung cấp điện từ thiết bị đầu vào đến các trụ của buồng thang máy dù là nhà có tầng hầm hay không đều nên đặt trên sàn của tầng thứ nhất hoặc đặt trực tiếp trong các tường chịu lực không cháy.

Điều 331. Thay đổi hướng tuyến của ống

Khi cần thay đổi hướng tuyến của ống hay làm các đoạn ống vòng qua xà, cột, phải dùng các đoạn ống cong bằng thủy tinh chế sẵn. Khi không có loại trên thì cho phép dùng ống gá làm bằng vật liệu cứng vừa hoặc vật liệu tương tự.

Điều 332. Nối ống thủy tinh

Để nối ống thủy tinh với nhau hay với các ống bằng vật liệu cách điện khác, phải dùng măng sông bằng cao su cứng vừa, bằng chất dẻo hoặc măng sông bọc kim loại. Khi nối với ống kim loại thì nhất thiết dùng măng sông bọc kim loại.

Điều 333. Các đầu ống phải có ống lót

Chỗ ống thủy tinh chui vào các hộp đầu vào, hộp phân nhánh cũng như đồng hồ đấu điện, bảng điện, đèn, công tắc và ổ cắm đặt hở thì đầu ống phải lót một đoạn ống cao su. Chỗ ống chui ra khỏi hốc đặt bảng điện thì đầu ống cũng phải có ống lót.

Điều 334. Treo đèn chiếu sáng

Các móc để treo đèn chiếu sáng phải được cố định độc lập vào vách, để không có liên quan đến đầu ống thủy tinh và các đầu dây ra.

Điều 335. Giao chéo với khe giãn nở

Khi các ống thủy tinh giao chéo với các khe giãn nở thì phải dùng đoạn ống chuyển tiếp bằng cao su hoặc bằng các ống mềm tương tự.

Mục 8. ĐẶT HỞ VÀ NGẦM DÂY DẪN TRONG ỐNG THÉP

+ Dùng ống thép có thành dầy bình thường

Điều 336. Quy định chung

Dùng ống thép (ống nước, ống hơi) để kéo dây dẫn điện chỉ được dùng trong phạm vi và thiết kế quy định.

Phải tẩy sạch các ba via trong ống và ống không được móp méo bẹp. Nếu ống chưa có lớp bảo vệ chống gỉ (lớp mạ) thì phải đánh sạch rồi sơn mặt trong ngoài, ống đặt trong bê tông chỉ cần sơn mặt trong.

Ống đặt trong nhà có hiện tượng ăn mòn thì phải sơn theo chỉ dẫn của thiết kế.

Điều 337. Bán kính uốn cong

Khi các ống cần được phân nhánh, phải uốn ống và bán kính uốn phải không nhỏ hơn 10 lần đường kính ống trong các trường hợp sau:

a) Khi đặt ống trong các khối bê tông (trường hợp ngoại lệ thì cho phép bán kính uốn bằng 6 lần đường kính).

b) Khi trong ống đặt cáp vỏ nhôm, vỏ chì hay nhựa, với mọi hình thức đi hở hay ngầm, không được bé hơn 6 lần đường kính.

c) Trong các trường hợp đặt ngầm còn lại, với điều kiện là việc đặt ngầm ống không gây nên các khó khăn đặc biệt.

d) Khi đặt hở các ống có đường kính từ 0,9 m trở lên, trừ các trường hợp nêu ở mục (b), không được bé hơn 4 lần đường kính.

đ) Khi đặt hở các ống có đường kính đến 0,75 m trừ trường hợp nêu ở (b).

Điều 338. Đầu cột

Các cốt không được bẹp méo hay có ba via.

Điều 339. Khoảng cách cố định ống

Khoảng cách cố định ống khi đặt hở không được vượt quá 2,5 m - đối với đường ống có đường kính dưới ¾ pút; 3 m đối với ống đường kính dưới 1 pút ½ và 4 m - đối với ống đường kính 2 pút trở lên.

Điều 340. Cố định ống thép hở

Cố định ống thép đặt hở, có thể dùng móc, vòng đai v.v… các ống dẫn nước… khí (không mạ kẽm) có thể hàn vào kết cấu của nhà như cột đèn… nhưng không được làm cháy ống, phải hàn ống trước khi đặt dây.

Điều 341. Khoảng cách giữa các hộp néo

Khoảng cách giữa hai hộp néo không được lớn hơn các trị số sau:

Không quá 1 chỗ uốn 50 m

“ 1 “ 40 m

“ 3 “ 20 m

Điều 342. Ống thép đặt trong móng

Ống đặt trong móng của thiết bị công nghệ phải cố định vào kết cấu đỡ hay cốt thép trước khi đổ bê tông.

Chỗ ống ra khỏi móng chui vào đất phải thực hiện theo thiết kế để tránh gãy ống khi đất hay móng bị lún.

Điều 343. Giao chéo với khe giãn nở

Ở chỗ giao chéo với khe giãn nở phải đặt ống trong các hộp đặc biệt có bộ phận giãn nở, hoặc nối với bộ phận lèn giãn nở mềm vào ống.

Điều 344. Nối ống trong môi trường khô ráo

Việc nối ống với nhau ở trong gian khô ráo có bụi (trừ các gian dễ nổ, dễ cháy hay các gian dầu nước hoặc nhũ tương có thể lọt vào ống) cho phép dùng ống bọc, măng sông không cần chèn kín chỗ nối.

Điều 345. Nối ống trong các điều kiện

Việc nối ống đặt ở các gian dễ nổ, dễ cháy, ẩm ướt, mỏng, có hơi hoặc khí làm hại cách điện của dây ở những nơi dẫn nước hoặc nhũ tường có thể chui vào ống và ở các thiết trí điện ngoài trời đều phải dùng loại măng sông có ren rãnh với đệm kín ở chỗ nối, ở các gian có bụi, chỗ nối ống phải chèn để chống bụi.

Điều 346. Nối ống đặt ngầm

Trong mọi trường hợp đặt ống ngầm và đặt trong bê tông, bắt buộc phải nối ống bằng măng sông có ren và chèn kín chỗ nối.

Điều 347. Măng sông ống thép

Chất lượng phần ren ở răng đầu ống thép phải đảm bảo việc vặn măng sông một cách bình thường. Măng sông phải vặn chặt một trong hai đầu ống với nhau. Chiều dài đoạn ren phải bằng chiều dài măng sông cộng với chiều dầy đai ốc hãm.

Điều 348. Thi công đầu ống

Các đầu ống phải tẩy sạch ba via và gờ sắc.

Điều 349. Đặt ống lót đầu ống thép

Trước khi kéo dây trong ống thì ở đầu ống phải có ống lót để tránh hư hỏng dây.

Điều 350. Lắp đặt thiết bị

Đặt các hộp, các tủ, các dụng cụ đo và khi lắp đặt phải áp dụng các phương pháp thích hợp để đảm bảo sự tiếp xúc tốt giữa các thiết bị này.

Điều 351. Tại các nơi ẩm, ướt

Ở các nơi nhơ ẩm ướt, nóng, bụi hay có hóa chất ăn mòn v.v… nếu không đưa được đầu ống vào trong hộp khí cụ v.v… phải dùng nhựa cách điện chèn kín giữa ống và dây.

Điều 352. Cố định ống thép

Các dây dẫn đặt ở các ống thẳng đứng phải được cố định chắc chắn. Khoảng cách giữa các điểm cố định của dây dẫn phải không lớn hơn quy định trong thiết kế.

Điều 353. Các loại dây dẫn đặt trong ống thép

Tất cả mọi dây trong cùng một mạch xoay chiều, kể cả dây trung tính phải đặt chung trong một ống.

Trong mạch xoay chiều, cho phép đặt các dây dẫn của cùng một pha chung trong một ống thép nếu chúng được bảo vệ để dòng điện danh định không vượt quá 25 A.

+ Dùng ống thép.

Điều 354. Loại ống thép này chỉ dùng được ở những nơi do thiết kế quy định.

a) Đặt hở, không cần chèn kín chỗ nối ống và chỗ đưa ống vào hộp đối với những gian khô ráo, bình thường.

b) Đặt hở và đặt ngầm có chèn kín chỗ ống nối và chỗ đưa ông vào hộp đặt trong tường sàn, trong lớp vữa chèn hay lớp lót của sàn, trong móng và trong các kết cấu xây dựng khác của công trình đối với các gian bình thường, ẩm, nóng, bụi, dễ cháy, riêng đối với những gian bình thường cho phép đặt trong đất.

Không cho phép dùng loại ống này ở:

a) Các gian ẩm hoặc đặc biệt ẩm;

b) Các gian dễ nổ, gian có hóa chất ăn mòn;

c) Thiết bị điện ngoài trời;

d) Chôn dưới đất ngoài trời.

Ghi chú: Ở các thiết trí dễ nổ, cho phép dùng các ống thép hàn mỏng thành, có chiều dày nhỏ hơn so với ống bình thường là 0,5 mm với điều kiện là phải dùng măng sông có ren răng để nối ống.

Điều 355. Ống thép mỏng

Không cho phép dùng hàn điện để cố định ống thép thành mỏng vào kết cấu kim loại.

Điều 356. Mối nối

Khi chỗ nối không cần chèn kín thì phải dùng măng sông tiêu chuẩn có ren.

Điều 357. Nối đất ống thép

Khi nối đất các ống mỏng thành hay dùng chúng để làm dây nối đất phải thực hiện đúng theo yêu cầu kỹ thuật chỉ dẫn ở chương V (hệ thống nối đất).

Mục 9. DÂY DẪN ĐẶT HỞ VÀ CÓ BAO CHE (THANH CÁI) VỚI ĐIỆN ÁP DƯỚI 1000 V

Điều 358. Nối dây dẫn

Những chỗ nối dây dẫn không cần tháo mở thì thông thường dùng biện pháp hàn. Ở những chỗ nối dây bằng kim loại khác nhau phải có biện pháp chống hư hỏng do ăn mòn phần dẫn điện.

Điều 359. Quy định khoảng cách dây dẫn trần trong nhà

Trong nhà, khoảng cách giữa các phần của dây dẫn trần và các ống không được nhỏ hơn quy định trong tài liệu thiết kế.

Điều 360. Khoảng cách an toàn khi đi dây

Khoảng cách giữa các vật dẫn điện của các pha khác nhau hay khác nhau trong bộ dẫn điện cực tính, và từ các vật dẫn đó đến tường nhà và đến các kết cấu được nối đất, không được nhỏ hơn các trị số ở bảng 6.5.

Bảng 6.131.1

STT	Tên góc bộ dẫn điện	Các khoản cách nhỏ nhất (mm)
1	Các bộ dẫn điện trần	50
2	Các bộ dẫn điện gồm nhiều dây dẫn với khoảng cách giữa hai điểm cố định dây: Đến 2 m Trên 2 m đến 4 m Trên 1 m đến 6 m Trên 6 m	50 100 150 200
3	Các bộ dẫn điện loại được bảo vệ bao che, chống bụi
	- Tính theo bề mặt cách điện	20
	- Tính theo không khí	12
4	Các bộ dẫn điện loại chống nước bắn vào
	- Tính theo bề mặt cách điện	70
	- Tính theo không khí	50

Điều 361. Dây dẫn trong các phân xưởng

Các dây dẫn đặt trong các phân xưởng nơi có nhiều người (không có nhiệm vụ) lui tới phải được đặt ở độ cao quy định trong tài liệu thiết kế. Các thiết bị trong nhà trong trường hợp có lớp bảo vệ và không có các quy định nào khi chúng được phủ bằng vật liệu an toàn cách điện. Các cấu trúc bằng nhựa tổng hợp để lắp dây dẫn phải là vật liệu không bắt lửa.

Điều 362. Bố trí các khí cụ điện

Các khí cụ đặt trên bộ dẫn điện cung cấp hay phân phối phải đặt ngay cạnh các điểm rẽ nhánh ở các chỗ có thể đến gần để kiểm tra và sửa chữa. Chúng phải được bố trí hay che chắn để người làm việc vô ý không chạm phải các bộ phận mang điện.

Cho phép đặt khí cụ điện ở dưới thấp, nếu đặt ở trên cao khó khăn cho người thao tác vận hành.

Để điều khiển các khí cụ đóng cắt đặt cao quá tầm người, thì cần phải có các trang bị thích hợp để tiến hành thao tác, các khí cụ đó cũng phải có các ký hiệu chỉ rõ vị trí đóng cắt mà người đứng ở sau có thể nhìn ra.

Điều 363. Bộ dẫn điện loại kín

Bộ dẫn điện loại bao che phải được đặt hoặc treo ở cùng độ cao. Trụ và giá đỡ bộ dẫn điện phải chắc chắn. Khoảng cách giữa các điểm cố định của bộ dẫn định phải theo đúng chỉ dẫn của tài liệu thiết kế.

Mục 10. LÀM ĐẦU DÂY VÀ NỐI DÂY CHO CÁP

Điều 364. Quy định chung

Khi đấu nối, rẽ nhánh và làm đầu dây cho các dây dẫn hoặc các ruột nhôm hay đồng thì có thể dùng một trong các cách sau: hàn, ép, hàn thiếc, kẹp chuyên dùng.

Điều 365. Mối nối và rẽ nhánh

Tại chỗ nối hay rẽ nhánh dây dẫn phải quấn băng cách điện cao su hoặc nhựa (polilovinhit) ở những gian ẩm còn phải quét sơn hay vadơlin công nghiệp trước khi quấn băng.

Điều 366. Đầu cốt, ống nối dây dẫn

Đầu cốt, ống nối phải chọn phù hợp với mặt cắt của dây.

Điều 367. Ép cốt dây dẫn

Đường kính lỗ của tai đầu cốt phải phù hợp với đường kính của ống nối hay đoạn ống của đầu cốt. Vít ép phải ở giữa đoạn ống và nằm về phía chính diện của đầu cốt. Phải kiểm tra độ sâu vết ép so với yêu cầu của nhà chế tạo, số lượng vết ép phải kiểm tra lấy theo tỷ lệ %.

Điều 368. Ép cốt trong môi trường ẩm ướt

Ở môi trường ẩm ướt, sau khi ép xong dầu cốt, phải dùng băng cách điện quấn chùm lên cả vết ép.

Điều 369. Đầu cáp

Khi các phễu cáp đặt ở các độ cao khác nhau, có khả năng chảy dầu ở đầu cáp, phải bịt kín lại bằng cách dùng băng dính cách điện quấn lên ruột cáp và đoạn hình trụ của đầu cốt ở chỗ lồng ruột cáp vào đầu cốt.

Điều 370. Ép cốt đầu cáp

Phải dùng thiếc hàn hay đồ nhựa hoặc Epôgxi để bịt kín mối ghép giữa các thành bị ép dẹt của tai đầu cốt hình ống được cố định với ruột cáp bằng cách ép.

Điều 371. Nối dây nhôm lõi thép

Khi đấu nối hoặc rẽ nhánh dây nhôm 1 sợi hoặc nhiều sợi mặt cắt 20 mm2 thì phải dùng phương pháp hàn nhôm hoặc hàn ép.

Điều 372. Hàn dây nhôm lõi thép

Mối hàn làm đầu cốt cho ruột nhôm nhiều sợi của dây dẫn và cáp bằng cách hàn phải thực hiện sao cho tất cả các sợi dây bên ngoài của ruột được bọc kín trong kim loại chảy lỏng đổ vào ruột, nhưng không được làm cho ruột dây co loại và trên bề mặt ruột dây không có vết nứt, chảy và cháy.

Để tránh cho dây cách điện của ruột cáp quá nóng, bắt buộc phải đặt vật làm mát lên ruột cáp hàn vào đầu cốt.

Khi hàn phải dùng chất trợ dung (thuốc hàn) sau khi hàn, chỗ nối và chỗ làm đầu cốt phải được tẩy sạch hết thuốc hàn và xi hàn, rửa bằng xăng (không dùng nước) rửa sạch, bôi nhựa chống ẩm và quấn băng cách điện. Khi làm đầu cốt cho ruột cáp thì dùng băng cách điện phải quấn phủ kín phần ống của đầu cốt và quấn trùm lên cả cách điện của ruột cáp. Trừ phần tiếp xúc ra, đầu cốt của cáp phải bôi nhựa.

Điều 373. Đấu nối với khí cụ điện

Nếu đồng hồ, khí cụ điện có sẵn tiếp điểm hoặc nối trực tiếp với nhôm thì cho phép nối trực tiếp dây dẫn hoặc cáp ruột nhôm với chúng.

Điều 374. Làm đầu cốt trong môi trường dễ nổ

Ở các thiết bị điện ngoài trời dễ nổ và ở các gian dễ nổ, dễ cháy thuộc mọi cấp, việc nối và làm đầu cốt cho dây dẫn và cáp ruột nhôm phải thực hiện bằng cách hàn hoặc ép (trừ những nơi cấm dùng cáp ruột nhôm).

Điều 375. Nối dây đồng

Đối với dây đồng mặt cắt đến 10 mm², nếu nối bằng cách ép có dùng ống nối hoặc lá đồng mỏng. Trường hợp ngoại lệ cho phép dùng lá đồng thau. Chiều dày của lá, số lớp, khoảng cách và độ sâu vết ép phải theo tài liệu hướng dẫn cụ thể. Ở mối nối không được có kẽ hở giữa lá đồng và ruột dây.

Điều 376. Nối dây đồng nhiều sợi

Khi nối dây đồng nhiều sợi có mặt cắt đến 10 mm² vào các khí cụ điện thì phải ép vào đầu cốt hoặc uốn đầu dây theo hình vòng khuyên.

Điều 377. Làm đầu cốt với dây đồng nhiều sợi

Với dây hoặc cáp ruột đồng mặt cắt lớn hơn 10 mm2 phải dùng cách ép khấc hoặc ép liền (liên tục) để nối và làm đầu cốt. Trong trường hợp cần thiết có thể dùng phương pháp hàn thiếc.

Mục 11. ĐẶT DÂY TRONG CÁC GIAN DỄ CHÁY, DỄ NỔ

Điều 378. Quy định chung

Khi đặt dây dẫn ở các thiết trí dễ nổ, phải luồn dây trong ống thép và tuân theo các yêu cầu riêng: Chỗ nối ống phải có ít nhất 5 đường ren nguyên vẹn, chỗ nối chèn bằng sợi gai tẩm dầu sơn pha bột chì, cấm không được hàn.

Các hộp phân nhánh ở các giai cấp B-I, B-II phải là kiểu chống nổ, còn ở cấp khác có thể dùng kiểu chống bụi hoặc chống nổ.

Trên đường ống luồn dây, phải có chỗ xả nước đọng khi luồn dây dẫn đặt trong ống vào vỏ động cơ, khí cụ, đồng hồ, vào các bộ phận để nối dây và đưa dây dẫn ra ngoài gian dễ nổ, hoặc đưa dây dẫn từ gian dễ nổ này sang gian dễ nổ khác đều phải luôn trong ống. Khi đó các ống phải được chèn kín từng đoạn. Cấm lợi dụng các bộ phận nối cầu được chèn kín để đầu nối hoặc rẽ nhánh dây dẫn.

Cao su và những vật liệu khác dùng để chèn kín, hoặc để cách điện không được để tiếp xúc với những chất lỏng có thể làm hỏng chúng.

Chỗ nối ống phải được thử chịu áp lực: 2,5at đối với các gian cấp B-I, 0,5al đối với các gian cấp B-Ia, B-II, B-Ila. Sau 3 phút, áp lực thử không được giảm quá 50%.

Chỗ đường ống xuyên qua tường phải chèn chặt bằng vật liệu không cháy.

Điều 379. Dây dẫn đi trong môi trường dễ nổ

Khi đặt các bộ dẫn điện trần bằng đồng hoặc nhôm trong các gian dễ nổ cấp B-Ia, B-Ib và các gian dễ cháy thuộc mọi cấp, phải thỏa mãn các yêu cầu sau:

- Chỗ nói thanh dẫn không cần tháo rời thì phải hàn.

- Những chỗ nối thanh cái vào khí cụ điện bằng bu lông phải nối chắc chắn và phải có biện pháp thích hợp để chống đai ốc tự tháo.

- Thanh dẫn phải có hộp bảo vệ, có lỗ khoan thông gió đường kính không quá 6 mm.

- Trong các gian dễ nổ, hộp bảo vệ phải làm bằng kim loại và chỉ được tháo mở bằng khóa.

- Trong các gian dễ cháy cấp n-I, n-II thì các hộp bảo vệ phải thuộc loại chống bụi.

Điều 380. Hộp nối và hộp phân nhánh

Hộp nối và phân nhánh đặt ở các nhà dễ cháy phải là loại chống bụi làm bằng thép hoặc loại vật liệu bền chắc, kích thước thích hợp để việc nối dây được chắc chắn và dễ thấy, nếu hộp làm bằng thép thì ở trong phải có lớp lót cách điện, nếu hộp làm bằng nhựa (chất dẻo) thì phải là loại nhựa không cháy.

Trong các gian cấp n-II và n-IIa, cho phép dùng các loại hộp nối, hộp rẽ nhánh là loại hộp kiểu kín.

Điều 381. Nối đất

Khi lắp đặt hệ thống nối đất phải thực hiện theo quy định của chương nối đất (V).

Điều 382. Đặt ngầm dây dẫn

Khi đặt dây ngầm ở các gian dễ cháy việc nối dây dẫn không có hộp đấu dây, phải nối qua hộp chuyền tiếp đặt ở trần nhà.

Mục 12. SƠN VÀ ĐÁNH DẤU

Điều 383. Sơn chống gỉ

Tất cả các bộ phận kim loại đều phải được bảo vệ chống gỉ thích hợp với điều kiện môi trường.

a) Trong nhà ở môi trường bình thường thì sơn dầu, sơn nhựa đường.

b) Trong nhà có môi trường hóa chất ăn mòn thì phải dùng sơn thích hợp.

c) Ngoài trời dùng sơn nhựa đường và loại tương đương.

Điều 384. Các bộ phận dẫn điện đặt hở

Các bộ dẫn điện đặt hở loại được bảo vệ trừ các hộ dẫn điện làm bằng dây dẫn thì đều phải sơn.Thủ tục này tuân thủ việc xác định pha được mô tả trong điều khoản chung của tiêu chuẩn này.

Các bộ phận mang điện của bộ dẫn điện loại bọc kín đều phải sơn màu đỏ - ở chỗ dây đi ra khỏi hộp bọc phải sơn màu các pha khác nhau 1 đoạn dài 0,3 m.

Các mặt hộp đặt ngoài trời thì sơn mầu xám khi dòng điện đến 1500 A, sơn ngân nhũ nếu lớn hơn 1500 A.

Điều 385. Đánh dấu nhận biết

Ở các sơ đồ phức tạp, các ống và dây dẫn điện đều phải đánh số theo nhật ký cáp, đồng thời đánh dấu dây ở các hộp nhánh, chỗ đấu vào khí cụ hay thiết bị dùng điện. Còn các ống thì đánh dấu ở đầu ống.

Điều 386. Đánh dấu dây và cáp

Các dây dẫn điện và các cáp điện đặt trong các hộp và máng (kể cả bó hay đặt riêng từng sợi) cũng đều đánh dấu.

Chương 7

CÁC ĐƯỜNG CÁP NGẦM

Điều 387. Phạm vi áp dụng

Quy định trong Chương này được áp dụng cho cáp điện ngầm đến 500 kV và cho cáp thí nghiệm.

Đối với các đường dây của các thiết trí đặc biệt (xe điện ngầm, đường hầm…) thì theo các quy định riêng.

Mục 1. QUY ĐỊNH CHUNG

Điều 388. Quy định về cáp

Kiểu cáp, mặt cắt và số lượng ruột cáp, tuyến cáp và phương pháp đặt cáp phải theo đúng tài liệu thiết kế. Trong trường hợp cần thiết muốn thay đổi phải được sự đồng ý của cơ quan thiết kế và tuân theo quy phạm trang bị điện.

Điều 389. Kiểm tra trước khi lắp đặt

Trước khi đặt cáp, phải xem xét tình trạng cáp còn quấn ở ru lô, Không được lắp đặt cáp đã hỏng.

Điều 390. Vỏ cáp

Ở vỏ chì của cáp không cho phép có vết nứt, lõm, xước rách v.v… Nếu phải xử lý do các khuyết tật kể trên thì chiều dầy vỏ cáp sau khi xử lý tại đó không được nhỏ hơn trị số quy định của nhà chế tạo.

Điều 391. Lắp đặt cáp

Cáp phải được lắp đặt để tránh dãn cơ khí hoặc hư hại khi chúng được đưa vào vận hành.

a) Cáp được lắp tự treo trên tường, sàn phải được cố định ở các điểm cuối, các điểm uốn và các điểm đấu nối. Cáp phải được cố định ở điểm giữa của phần dây uốn cong hoặc điểm cuối của phần dây uốn. Điểm cố định cáp phải thuân theo tài liệu thiết kế.

b) Khi cáp được lắp thẳng đứng dọc theo kết cấu hoặc theo tường, cáp phải được lắp sao cho trọng lượng bản thân của nó không gây hư hại cho điểm nối hoặc vỏ cáp.

c) Các sai sót về điều kiện nối cáp có thể là nguyên nhân gây hư hại cho cáp. Vì vậy, số lượng cần thiết của các dụng cụ có định như cọc dây, giá đỡ và các điều kiện cố định phải được kiểm tra khi cáp được lắp đặt.

d) Phải có tấm đệm khi lắp đặt cáp. Nếu cáp được lắp đặt ở những chỗ có thể bị hư hai do vận tải, các vật cứng và con người, cáp phải được bảo vệ ở độ cao 2 m tính từ mặt đất.

đ) Nếu cáp đi từ các ống cáp vào trong nhà, đường hầm… hoặc đi dưới sàn, trong tường, nó phải được đặt vào trong ống hoặc trong các bộ phận chuyên dụng. Khi kết thúc công tác lắp cáp, phải sử dụng vật liệu chống thấm để tránh nước chảy vào trong các lỗ, cửa người chui…

Điều 392. Cố định cáp

Điểm cố định cáp phải cách hộp cáp và phễu cáp không quá 0,5 m.

Điều 393. Cáp đặt hở

Cáp đặt hở phải được bảo vệ không để các bức xạ nhiệt tác động trực tiếp vào cáp.

Điều 394. Bán kính uốn

Bán kính uốn trong của cáp so với đường kính ngoài phải tuân theo các quy định của nhà chế tạo về kiểm tra.

Điều 395. Cáp dầu

Hệ thống cấp dầu để cung cấp dầu cho hệ thống cáp để giữ áp lực thích hợp (lớn hơn áp suất không khí và nhỏ hơn áp suất quy định) bên trong cáp. Nó không được tạo ra các khoảng trống và tránh được sự ion hoá dầu cách điện.

Vì vậy, bể cáp dầu phải có đủ khả năng để đáp ứng sự thay đổi thể tích dầu do sự thay đổi nhiệt độ dây dẫn do sự thay đổi phụ tải và do sự thay đổi nhiệt độ hàng năm. Ngoài ra, bể cấp dầu phải có biên dự phòng để tránh rò gỉ khi hư hỏng.

Đường cáp phải được thiết kế để giữ áp lực dầu trong phạm vi thích hợp dựa trên độ dãn cơ khí của cáp và phụ tùng của cáp. Áp lực dầu cho phép được thể hiện trong bảng.

Trong trường hợp cần thay đổi, những thay đổi đó phải được chủ đầu tư chấp thuận và phù hợp với các quy chuẩn thiết bị điện.

Bảng 7.9.1

Loại cáp	Áp suất dầu tối đa
Loại cáp	Trạng thái bình thường	Trạng thái bị hỏng (ngắn hạn)
Cáp bọc chì	29.4 Pa	58.9 Pa
Cáp bọc nhôm	58.9 Pa	107.9 Pa

Điều 396. Hộp đầu cáp, hộp nối và hộp phân nhánh

Việc lắp hộp dầu cáp, hộp nối, hộp phân nhánh của cáp 3 ruột vỏ nhôm được làm dây trung tính công tác, phải thực hiện theo quy định riêng.

Khi đó việc nối vỏ cáp ở trong các hộp nối và hộp phân nhánh cũng như nối dây trung tính bên ngoài vào vỏ cáp ở trong hộp dầu cáp, phải thực hiện bằng cầu nối. Cầu nối làm bằng các dây đồng mềm nhiều sợi phải hàn thuộc chắc vào vỏ cáp, chỗ hàn thiếc phải được cách điện tốt để không bị ăn mòn.

Điều 397. Mương cáp

Các mương cáp phải được hoàn thiện trước khi đặt cáp. Đáy mương phải sạch sẽ và phải được phủ một lớp đất mềm. Phải đặt các ống để cáp đi qua các vị trí cắt công trình ngầm hoặc đường (theo tài liệu thiết kế). Tấm đậy hoặc tấm bảo vệ phải đáp ứng yêu cầu của Tài liệu thiết kế.

Điều 398. Giếng và hầm cáp

Cửa của giếng và hầm cáp phải có cánh và khoá. Khi thiết kế hầm cáp, phải sử dụng các thiết bị ngầm để lắp đặt các bộ phận giá đỡ cáp. Phải có thang và lưới chắn rác. Hầm và giếng cáp phải thoát nước hoàn toàn.

Trước khi lắp, các cơ quan lắp đặt và các cơ quan có trách nhiệm chuyển hàng phải có báo cáo kiểm tra và nghiệm thu thiết bị. Phải thực hiện các công việc sau đây:

- Kiểm tra các ống đã đặt

- Kiểm tra các công việc nối ống và hệ thống chèn kín nước

- Các ống dẫn cáp phải sạch và khô. Đầu các ống phải xiên để tránh thông khi nối ống.

Mục 2. ĐẶT CÁP TRONG RÃNH

Điều 399. Cáp chôn trực tiếp

Khi cáp được đặt trực tiếp trên đấy, cáp phải được lót phía dưới và phủ một lớp đất mịn, mềm và xốp. Phải có băng cảnh báo trên các hệ thống cáp để ngăn ngừa hư hại cáp do tác động bên ngoài như các máy hạng nặng.

Điều 400. Trong vùng có ăn mòn hóa chất

Không được đặt cáp trong các vùng đất có ăn mòn hoá chất (đất có muỗi, đầm lầy, đất bồi, có xỉ, rác rưởi…) và có dòng điện tản. Nếu khi thật cần thiết thì phải dùng loại cáp vỏ chì hay nhôm có bọc chất dẻo bảo vệ. Trường hợp không có lớp chất dẻo bảo vệ thì phải đặt cáp trong ống cách điện.

Điều 401. Bản vẽ hoàn công

Phải đặt cáp theo đúng tuyến thiết kế quy định. Tại chỗ giao chéo nhau quan trọng phải có cọc đánh dấu. Khi làm xong phải có bản vẽ hoàn công.

Mục 3. CÁC KÍCH THƯỚC YÊU CẦU KHI ĐẶT CÁP

Điều 402. Độ sâu chôn cáp

Độ sâu chôn cáp bình thường đối với cáp tới 500 kV là 0,7 m. Còn khi vượt qua đường phố hoặc quảng trưởng là 1 m.

Trong phạm vi 5 m trước khi dẫn vào nhà cho phép độ sâu chôn cáp còn 0,5 m. Ở chỗ giao chéo cũng được thực hiện như trên nhưng cáp phải được chôn luôn vào trong ống. Khi đặt cáp dọc theo nhà thì khoảng cách từ cáp tới móng nhà phải là 0,6 m.

Điều 403. Các đường cáp song song

Khi đặt các đường cáp song song với nhau thì khoảng cách giữa 2 cáp phải là:

a) Với cáp kiểm tra không quy định.

b) Đối với cáp điện lực với nhau tới 10 kV và cáp điện lực với cáp kiểm tra là 100 mm.

c) Đối với cáp điện lực nối với nhau 10-35 kV và giữa cáp điện lực với cáp khác là 250 mm.

d) Đối với cáp điện lớn hơn 35 kV, khoảng cách được mô tả trong tài liệu thiết kế hoặc được nhà chế tạo cam kết phải đảm bảo an toàn.

e) Giữa các cáp do các tổ chức khác nhau quản lý, giữa cáp điện với cáp thông tin là 500 mm.

Trường hợp địa hình chật hẹp và được các cơ quan quản lý thống nhất thì có thể giảm tiêu chuẩn ở mục c, e xuống còn 100 mm giữa cáp điện lực 10 kV với cáp thông tin còn 250 mm (trừ cáp thông tin cao tầng) với điều kiện phải có bảo vệ chống cháy khi cáp điện lực bị ngắn mạch (bằng cách luồn trong ống hoặc có vách chắn).

Điều 404. Phát quang cây

Phát quang cây trong vườn cây phải tuân theo quy định của tài liệu thiết kế.

Điều 405. Trường hợp đặc biệt

Trong trường hợp đặc biệt, cho phép lắp cáp ở độ sâu vừa phải khoảng cách ngắn hơn nhưng cáp phải được đặt trong ống. Để điện khí hoá đường sắt, các ống này phải được cách ly bằng xi măng.

Điều 406. Hành lang tuyến cáp

Khoảng trống giữa cáp và các cấu trúc khác (đường sắt, đường nhựa, đường tàu điện, toà nhà, các đường ống dẫn dầu, khí…), cây cối phải tuân theo quy định trong tài liệu thiết kế.

Điều 407. Giao chéo nhau

Các đường cáp cắt nhau, khoảng cách giữa các cáp phải tuân theo tài liệu thiết kế.

Điều 408. Cấm lắp cáp song song trên hoặc dưới các ống trên cùng mặt thẳng đứng.

Mục 4. ĐẶT CÁP TRONG ĐƯỜNG ỐNG, MƯƠNG VÀ TRONG CÁC GIAN SẢN XUẤT

Điều 409. Quy định chung

Đặt cáp trong đường cống, mương cũng như trong các gian sản xuất không được dùng loại có vỏ gai bọc ngoài. Trừ trường hợp cho phép đặt loại cáp đi trong ở các gian ẩm ướt, đặc biệt ẩm ướt và có môi trường ăn mòn hoá học vỏ kim loại của cáp.

Điều 410. Khoảng cách giữa các giá đỡ cáp

Thông thường trên các đoạn thẳng đặt ngang của các khoảng cách giữa các giá đỡ cáp phải là 0,8-1 m hoặc theo quy định của thiết kế đối với mọi loại cáp.

Điều 411. Đệm mềm lót cáp

Nếu cáp không có đai thép dù là vỏ nhôm hay chì, chỗ đặt lên giá phải có đệm tốt mềm.

Điều 412. Cáp đi theo sát tường

Nếu cáp vỏ nhôm trần đi mem theo đường gạch trát vữa hoặc tường bê tông thì phải có khoảng hở cách giữa tường và cáp. Trường hợp tường được sơn dầu thì cho phép cáp đi sát tường.

Điều 413. Cáp đi trên nền nhà

Khi đặt cáp trong nền nhà hay trong sàn gác phải đặt cáp trong ống hay mương rãnh. Cấm chôn cáp trực tiếp trong các kết cấu xây dựng.

Điều 414. Cáp đi trên nền gỗ

Khi đặt cáp lên các nền hoặc kết cấu bằng gỗ không có trát láng thì giữa cáp và nền phải có khoảng trống ít nhất là 50 mm. Trong các gian có tầng trần bằng gỗ, cáp không có đai thép phải đặt trong ống hoặc hộp bằng chất không cháy.

Điều 415. Cáp đi xuyên tường

Khi cáp xuyên qua tường sàn bằng gỗ, cáp phải đặt trong ống và đầu ống phải nhô ra mỗi bên ít nhất là 50 mm, giữa cáp và ống phải chèn chặt bằng vật liệu không cháy như bê tông, vữa v.v… Nếu đoạn ống nhô ra khỏi mép tường hoặc sàn từ 100 mm trở lên thì không cần chèn, nhưng cáp không được gần tường dưới 50 mm.

Điều 416. Đặt cáp trong mương cáp

Trong mương cáp thì cáp cũng phải đặt trên giá đỡ nếu mương không sâu quá 0,5 m thì cho đặt cáp xuống đáy mương.

a) Nếu hai bên thành đường cống và mương đều có giá cáp, thì cáp kiểm tra và cáp điện lực dưới 1 kV nên đặt về một bên, còn bên kia đặt cáp trên 1 kV.

b) Cáp trên 1 kV làm việc và dự phòng của máy phát điện, máy biến áp v.v… cung cấp điện cho các hộ tiêu thụ cấp 1 nên đặt ở 2 hàng giá khác nhau.

Điều 417. Nhiều cáp đi trong mương cáp

Nếu tất cả cáp cùng đặt ở đáy mương thì khoảng cách giữa nhóm cáp điện lực trên 1 kV với nhóm cáp kiểm tra ít nhất phải là 100 mm hoặc giữa chúng phải phân cách nhau bằng một vách chắn không cháy.

Khoảng cách nhỏ nhất cho phép giữa từng sợi cáp riêng rẽ nêu trong bảng 7. 31.1 sau đây:

Bảng 7.31.1. Khoảng cách nhỏ nhất đối với công trình cáp

Tên gọi kích thước	Kích thước nhỏ nhất khi đặt cáp (mm)
Tên gọi kích thước	- Trong ống - Tương ứng trong dàn cáp	Trong mương cáp
- Chiều cao	1800	Không quy định
Khoảng cách nằm ngang giữa hai gối khi đặt chúng thành 2 hàng (giữa có lối đi lại)	1000	100
Khoảng cách từ giá đến tường Khi đặt 1 hàng (có chừa lối đi lại) + Đối với cáp điện lực, số lượng cáp trên giá 2-1 và khi điện áp của cáp	900	300
- Đến 10 kV - 20-35 kV	200 250	150 200
Khoảng cách giữa cáp kiểm tra và cáp thông tin	Không quy định

Ghi chú: Các khoảng trên cũng được áp dụng cho cáp đặt trong hầm cáp.

Điều 418. Cấm dùng cát để lấp các tuyến cáp điện lực đặt trong mương, trừ các gian dễ nổ.

Điều 419. Yêu cầu đặt cáp

Việc đặt cáp trong đường ống, trong mương cũng như trong các gian khác phải đạt các yêu cầu sau:

Thông thường cáp kiểm tra phải đặt dưới cáp điện lực, riêng cáp điện lực dưới 1 kV cho phép đặt ngang hàng với cáp kiểm tra.

Điều 420. Công trình đặt cáp

Kích thước của công trình đặt cáp, chiều cao công trình, chiều rộng hành lang và khoảng cách giữa cáp đến các kết cấu khác không được nhỏ hơn các trị số nêu trong bảng 7. 31.1.

Ở nơi chật hẹp cho phép giảm chiều rộng của hành lang xuống còn 0,6 m trên 1 đoạn dài 0,5 m.

Mục 5. ĐẶT CÁP TRONG BLỐC VÀ ỐNG

Điều 421. Nghiệm thu lắp đặt

Trước khi lấp đất các Blốc luồn cáp thì bên xây lắp và bên quản lý khai thác sau này phải tiến hành nghiệm thu cẩn thận.

Khi nghiệm thu phải kiểm tra như sau:

- Tuyến cáp theo thiết kế;

- Độ sâu chôn cáp;

- Công việc chống thấm cho cáp;

- Khoảng cách từ bề mặt Blốc cáp đến cao độ mặt bằng.

Điều 422. Gia công mối nối

Tại các chỗ nối Blốc hay nối ống với nhau thì các đầu ống và đầu Blốc phải gia công nhẵn để khỏi làm hỏng cáp khi kéo cáp và khi khai thác cáp.

Điều 423. Ống cáp

Đường kính ngoài của cáp tối thiểu phải nhỏ hơn 85% đường kính trong của ống cáp.

Điều 424. Chôn cáp đặt trong ống cáp

Khi đặt cáp trong ống chôn dưới đất, khoảng cách giữa ống luồn cáp với các công trình giống như khi chôn cáp trực tiếp trong đất.

Điều 425. Đặt cáp trong giếng cáp

Trong giếng cáp thì cáp và hộp cáp phải kê trên giá có bệ đỡ.

Điều 426. Luồn cáp

Trước khi luồn cáp vào Blốc hay ống thì cáp nên bôi mỡ vazơlin trung tính.

Điều 427. Kiểm tra khi lắp đặt cáp

Trước khi lắp đặt cáp, phải chắc chắn đầu kéo cáp. Đi qua ống cáp một cách trơn tru. Chiều dài hoạt động của đầu kéo cáp, 600 mm, được xác định dựa trên các điều kiện bán kính uốn tối thiểu của ống cáp là 10 m và góc uốn cho phép là 2^o. Do vậy, cần có những nghiên cứu nếu áp dụng cho bán kính uốn ống nhỏ hơn 8 m.

(Regular Size of Mandrill) (Kích thước thông thường của đầu kéo cáp)

< Kích thước thông thường của đầu kéo cáp phụ thuộc vào kích cỡ của đầu ống>

Đường kính trong của ống (mm)	Ф 100	Ф 125	Ф 150	Ф 175	Ф 200
Kích thước ngoài của đầu kéo cáp: D (mm)	90	115	140	165	190
Chiều dài làm việc của đầu kéo: L (mm)	600	300	300	300	300

Điều 428. Kiểm tra ống dẫn

Khi các đầu kéo cáp không qua được ống cáp một cách trơn tru trước khi lắp cáp, cần kiểm tra hình ảnh bằng các Video Camera để tránh hư hại cáp mới do khiếm khuyết của ống dẫn. Khi phát hiện có rò gỉ nhiều nước từ trong hộp cáp, có nhiều khả năng hộp cáp bị hư hại. Trong trường hợp này, kiểm tra bằng hình ảnh qua đầu Video Camera. Sự kiểm tra này nhằm ngăn ngừa sự cố thứ cấp như các hốc trên đường gần chỗ ống cáp có khuyết tật. Mục đích nhằm dò tìm khuyết tật và khôi phục sớm.

Mục 6. ĐẶT CÁP Ở BÃI LẦY, BÙN LẦY VÀ DƯỚI NƯỚC

Điều 429. Quy định chung

Khi cáp giao chéo với suối, bãi cát bồi, máng nước… thì cáp phải được luồn trong ống.

Điều 430. Yêu cầu chỗ đặt cáp

Đáy kênh, sông… ở chỗ đặt cáp phải bằng phẳng không có chỗ mấp mô sắc nhọn làm hỏng cáp hoặc làm cáp phải chịu lực cơ học. Nếu vướng chướng ngại vật (như đá tảng…) thì tuyến cáp phải đi vòng hoặc dọn sạch chướng ngại vật hoặc chôn xuyên cáp qua chúng.

Điều 431. Độ sâu khi chôn cáp

Khi tuyến cáp giao chéo với sông, kênh… cáp phải được chôn sâu dưới đáy như sau:

a) Ít nhất là 0,8 m ở đoạn ven bờ và chỗ nước nông.

b) Ít nhất là 0,5 m ở các đoạn có tầu bè qua lại.

c) Ở đoạn có tầu bè qua lại lòng sông, thường xuyên nạo vét thì ở độ sâu chôn cáp phải thoả thuận với cơ quan quản lý đường thuỷ khoảng cách gữa 2 cáp chôn ở dưới đáy sông không được nhỏ hơn 0,25 m.

Điều 432. Khoảng cách giữa các hàng cáp

Khoảng cách giữa các hàng cáp không nhỏ hơn 10% chiều rộng của sông, nhưng không được nhỏ hơn 20 m. Chỗ cáp ra khỏi mặt nước phải chôn sâu xuống đất hoặc cho vào trong ống để bảo vệ.

Điều 433. Đặt cáp tại nơi thường sạt lở

Tại các chỗ ở bờ suối, bờ sông thường bị sạt lở thì bảo vệ đường cáp bằng cách xây kè, đắp đê quai, cừ v.v…

Điều 434. Cấm không cho các đường cáp giao chéo với nhau ở dưới nước.

Điều 435. Biển báo hiệu

Tại chỗ cáp giao chéo với sông, kênh phải có biển báo hiệu theo quy định của ngành giao thông đường thuỷ.

Mục 7. NỐI CÁP VÀ LÀM ĐẦU CÁP

Điều 436. Làm đầu cáp

Làm đầu cáp loại có cách điện bằng giấy tẩm dầu điện áp đến 10 kV có thể không dùng phễu cáp (luồn ruột cáp qua các ống chì, cao su nhựa…) hoặc có thể dùng phễu bằng tôn (thép).

Trường hợp cần thiết nếu thiết kế quy định thì phải dùng hộp cáp đặc biệt bằng gang, bằng kim loại mầu, có cách điện sứ.

Điều 437. Cáp có vỏ chì hoặc nhôm

Đối với cáp điện từ 3 kV trở lên có vỏ chì hay nhôm, phải dùng các hộp nối bằng nhựa epoxit bằng chì, bằng đồng đỏ hoặc đồng thau.

Với cáp điện áp dưới 1 kV có bỏ chì hoặc nhôm, nếu chộn trực tiếp trong đất, cũng có thể dùng hộp nối bằng gang. Khi cáp đặt hở thì cho phép nối trong hộp nối bằng nhựa epôxit hoặc chì.

Điều 438. Cáp chôn trực tiếp có mối nối

Nếu cáp chôn trực tiếp xuống đất mà có mối nối thì khoảng cách từ mép thân hộp nối tới cáp đi cạnh nó ít nhất phải là 250 mm. Nếu khoảng trên không đảm bảo thì phải có biện pháp bảo vệ các hộp nối đất đặt gần cáp khác (xây gạch, chôn sâu thêm hộp nối cáp).

Hộp nối phải sắp đặt sao cho ruột cáp không gây ra lực căng cơ học cho ống nối và làm hỏng mối nối (bằng cách chèn cát, làm cân bằng lực căng của cáp).

Không cho phép có hộp nối ở những chỗ tuyến cáp đặt dốc đứng và ở chỗ mương nước xói. Nếu cần đặt tại những chỗ đó thì bắt buộc phải tạo ra mặt phẳng ngang ở chỗ hộp nối.

Điều 439. Nối cáp đặt trong Blốc

Việc nối cáp đặt trong các Blốc nhất thiết phải thực hiện trong hộp nối đặt trong giếng cáp.

Điều 440. Nối cáp có vỏ bằng cao su

Đối với các đường cáp điện áp từ 2 kV trở lên có vỏ bằng cao su và đi trong ống mềm bằng cao su thì chỗ nối phải tiến hành bằng cách lưu hoá nóng rồi quét nhựa chống ẩm.

Điều 441. Nhựa nối cáp

Nhiệt độ của nhựa cáp có bi tum hay nhựa thông khi đổ vào hộp cáp không được vượt quá các trị số sau đây.

+ 190 oC đối với cáp cách điện bằng giấy.

+ 110 oC đối với cáp cách điện bằng cao su.

+ 130 oC đối với cáo có vỏ bằng chất dẻo.

Ở các hộp cáp có sứ, nhiệt độ nhựa đổ vào không được quá 130 oC - 110 oC. Trước khi đổ, hộp cáp và sứ phải được sấy nóng đến 60 oC.

Điều 442. Đầu cáp

Phần đầu cáp loại cách điện bằng cao su có thể dùng phần thép hay phễu nhựa đổ đầy paraphin. Nếu đầu cáp để trong nhà có thể dùng đầu cáp khô có quấn băng nhựa hay băng vải.

Điều 443. Nối, phân nhánh cáp cách điện bằng cao su

Việc nối, phân nhánh cáp cách điện bằng cao su thì phải dùng hộp nối bằng chì hoặc gang đổ đầy paraphin. Còn ở trong nhà cho phép nối khô bằng băng cách điện, sau đó quét sơn mà không phải đặt trong hộp nối, nếu không có khả năng hư hỏng do cơ học.

Điều 444. Cáp có ruột cách điện bằng giấy

Các ruột cáp có cách điện bằng giấy, ở đầu phễu phải được quấn băng bằng nhựa hoặc băng vải có quét sơn chống ẩm, hoặc ống cao su chịu dầu hay ống nhựa chịu nhiệt và ánh sáng.

Điều 445. Cáp có ruột cách điện bằng cao su

Các ruột cáp có cách điện bằng cao su cũng phải thực hiện cách quấn đầu ra như điều trên, ngoài ra có thể quét lớp nhựa sơn Mairiô.

Mục 8. ĐẶT CÁP TRONG CÁC GIAN DỄ NỔ VÀ Ở CÁC THIẾT TRÍ NGOÀI TRỜI DỄ NỔ

Điều 446. Yêu cầu chung

Các yêu cầu của mục này được áp dụng để lắp đặt mọi loại cáp điện lực 1 chiều và xoay chiều trong các gian dễ nổ và ở các thiết trí ngoài trời dễ nổ.

Điều 447. Hộp nối và hộp rẽ nhánh

Cấm đặt hộp nối cáp và hộp rẽ nhánh cáp trong các gian dễ nổ, ở sát gần các thiết bị công nghệ của các thiết trí ngoài trời dễ nổ.

Điều 448. Nơi có thiết bị ngưng tụ

Cáp phải đặt xa các van, các bình ngưng tụ các thiết bị công nghệ khác theo đúng tài liệu thiết kế chỉ dẫn nhưng không được nhỏ hơn 100 mm.

Cáp không được có lớp bọc bằng chất dễ cháy (sợi gai, bi tum…).

Điều 449. Giao chéo với đường ống hóa chất

Tại chỗ đường cáp giao chéo với đường ống hoá chất có tính ăn mòn, cáp phải được luồn trong ống thép (loại thanh mỏng) và cố định chắc chắn.

Điều 450. Cáp đi trong nền nhà

Các lỗ ở trong nền nhà để luồn cáp qua và các ống phải bịt kín bằng vật liệu không cháy,

Điều 451. Trong các gian nhà dễ nổ

Trong các gian cấp B- I và B- là có chứa hơi và khí nóng có trọng lượng riêng lớn hơn 0,8 so với không khí trong các gian cấp B- II, các mương cáp phải lấp đầy.

Nếu cáp đặt trong mương đi sát tường của các gian dễ nổ cấp B- I, B là nhất thiết phải dùng cát để lấp mương trên 1 đoạn dài 1,5 m kể từ chỗ cáp chui vào mương.

Điều 452. Bảo vệ chống ăn mòn

Đoạn cáp đi từ các bộ phận của nhà đến các thiết bị công nghệ tĩnh tại mà khi làm việc có thể làm bắn hoá chất ăn mòn vào cáp thì phải bao che đoạn cáp đó bằng vật liệu không cháy. Kích thước của hộp sao cho phải đảm bảo thay cáp dễ dàng ở đoạn cáp đi tới thiết bị và đảm bảo nối cáp dễ dàng ở đoạn đi tới tường.

Điều 453. Đấu nối cáp vào máy điện

Chỗ cáp đi vào các máy điện, các khí cụ điện nhất thiết phải dùng hộp đấu cáp, có chèn giữ chắc chắn, khe hở giữa cáp và hộp không phải chèn kín.

Điều 454. Cho phép dùng phễu và hộp đấu cáp khô

Trong các nhà cấp B- IA và B- Ha, đối với máy công suất lớn không có hộp dầu vào (như động cơ có tốc độ chậm và độ phòng nổ cao) thì có thể dùng phễu cáp hay hộp đấu cáp kiểu khô, đặt trong các hộp chống bụi đặt ở chỗ chỉ có nhân viên quản lý được phép đến.

Điều 455. Đặt cáp ngoài trời

Ở các thiết trí ngoài trời cấp B- I, các ống thép luồn dây dẫn và cáp có quấn đai thép, đặt trên cáp nối đi chung với đường ống công nghệ khác, cho phép đặt trong những trường hợp sau:

1. Về phía các ống công nghệ dẫn chất không cháy.

2. Dưới các đường ống dẫn khí hoặc hơi nóng có tỷ trọng tiêng bé hơn 0,8.

3. Trên đường ống dầu khí hoặc hơi nóng có tỷ trọng lớn hơn 0,8.

Mục 9. CÁCH SƠN VÀ KÝ HIỆU

Điều 456. Sơn bảo vệ

Khi đặt hở cáp vỏ chì hoặc vỏ nhôm không có đai thép, hoặc có đai thép nhưng không có lớp bọc ngoài, các kết cấu cáp, hộp cáp, phễu cáp đều phải sơn.

a) Sơn dầu hoặc nhựa- khi đặt trong nhà có môi trường bình thường.

b) Dùng sơn chống tác động hoá học thích hợp- Khi đặt trong môi trường có tính ăn mòn nhôm, chì, thép.

c) Bằng nhựa đường hoặc loại tương tự khi đặt ở ngoài nhà.

Các hộp nối cáp và các kết cấu của cáp chèn trong đất hoặc đặt ở dưới nước phải quét nhựa đường hoặc bi tum nóng.

Điều 457. Ghi số hiệu cáp

Mỗi đường cáp điện từ 2 kV trở lên phải có số hiệu riêng hay tên gọi riêng. Nếu có đường cáp gồm nhiều cáp song song với nhau thì mỗi sợi cáp phải có cùng số hiệu như nhau, có thêm chữ A, B, C…

Những cáp đặt hở và tất cả các hộp cáp, phễu cáp đều phải có biển nhỏ ghi rõ: Điện áp, mặt cắt, số hiệu hay tên gọi.

Riêng hộp nối cáp và phễu phải ghi rõ: số hiệu, ngày tháng thi công, tên người thi công.

Riêng tấm biển ở hộp đấu cáp phải có số hiệu, ký hiệu của các điểm đã kéo cáp đi và dẫn tới. Biển phải chống được hư hỏng vì điều kiện môi trường xung quanh.

Điều 458. Vị trí đặt biển báo

Các biển của cáp đặt trong mương, trong cống dưới đất hoặc trong nhà, phải đặt ở chỗ cáp chuyển hướng ở cả 2 phía chỗ cáp xuyên qua sàn, tường, chỗ cáp đi vào mương, ở các giếng trên hộp nối, phễu cáp v.v…

Các biển phải làm bằng vật liệu sau:

a) Bằng chất dẻo, nhôm, tôn có quét sơn nếu đặt trong nhà có cấu kiện bình thường.

b) Chất dẻo, nhôm hoặc tôn sơn kỹ nếu đặt trong nhà ẩm ướt hoặc ngoài trời.

c) Bằng chất dẻo: Nếu đặt trong nhà có tính ăn mòn thép và khi đặt dưới đất.

Chữ số ký hiệu ghi trên biển trong điều kiện bình thường có thể viết bằng sơn tốt - ở các chỗ đặc biệt thì phải dập hoặc đúc.

Điều 459. Biển ký hiệu

Biển ký hiệu phải buộc vào dây thép mạ kẽm có đường kính từ 1-2 mm trừ trường hợp đặc biệt có quy định riêng.

Việc buộc dây thép, phải làm chắc chắn, sau khi buộc phải quét bi tum chống gỉ.

Điều 460. Biển cáp đặt trong đất

Biển của cáp và hộp nối đặt trong đất phải quấn hai ba lớp băng nhựa để tránh khỏi bị hư hỏng.

Chương 8

ĐƯỜNG DÂY TẢI ĐIỆN TRÊN KHÔNG (ĐDK) ĐIỆN ÁP TỚI 500 KV

Mục 1. UY ĐỊNH CHUNG

Điều 461. Phạm vi áp dụng

Khi xây lắp ĐDK điện áp tới 500 kV phải nhất thiết tuân theo quy định này. Hệ thống điện khí hoà giao thông và các dạng hệ thống điện chuyên dùng khác phải theo quy phạm riêng.

Điều 462. Yêu cầu xây lắp

Những công việc xây lắp ĐDK phải thực hiện theo đúng tài liệu thiết kế, theo tiêu chuẩn xây dựng nhà nước, quy phạm trang bị điện (QTĐ) và quy phạm kỹ thuật an toàn hiện hành.

Những công việc phát sinh ngoài thiết kế, trong từng trường hợp cụ thể được sự đồng ý của chủ đầu tư và cơ quan quản lý.

Điều 463. Tổ chức thi công

Để thực hiện có hiệu quả những công việc chủ yếu của công trình ĐDK, cơ quan xây lắp phải đảm bảo thực hiện các yêu cầu sau:

- Lập thiết kế tổ chức thi công (TCTC);

- Chuẩn bị chu đáo vật tư, kỹ thuật và nhân lực;

- Nâng cao mật độ cơ giới thi công và ứng dụng tiến bộ kỹ thuật trong thi công;

- Nghiên cứu tổ chức thi công hợp lý.

Điều 464. Kế hoạch thực hiện

Bố trí kế hoạch thực hiện đối với đường dây truyền tải trên không phải có các nội dung liên quan tới quản lý kế hoạch thực hiện, chất lượng và an toàn.

Điều 465. ĐDK điện áp đến 35 kV

Đối với ĐDK điện áp 35 kV nếu không có đặc điểm kỹ thuật phức tạp thì cho phép thực hiện đơn giản ngắn gọn, nhưng phải có đầy đủ tài liệu cần thiết để tiến hành chỉ đạo tổ chức thi công có hiệu quả.

Điều 466. Cung cấp hồ sơ, tài liệu

Chủ dự án cần cấp cho các đơn vị xây lắp các hồ sơ sau:

- Tài liệu thiết kế đã được phê duyệt (bao gồm thiết kế và kế hoạch thực hiện);

- Giấy phép sử dụng đất;

- Các hồ sơ pháp lý khác có sự chấp nhận của các cơ quan có thẩm quyền liên quan;

- Sử dụng diện tích đất để thực hiện tại địa điểm;

- Các giấy phép liên quan khác tới các công việc hoặc chặt cây tại địa điểm.

Điều 467. Bàn giao của hồ sơ

Chủ dự án phải bàn giao tim, mốc của hệ thống truyền tải điện trên không cho các đơn vị xây lắp cùng với các hồ sơ kỹ thuật về nền móng không ít hơn 1 tháng trước khi khởi công. Các đơn vị xây lắp sẽ phải khảo sát các công việc hỗ trợ cho công tác xây lắp và định vị móng.

Điều 468. Kiểm tra cột

Phải kiểm tra các cột bê tông, trụ và các cột gia cường đáp ứng các yêu cầu kỹ thuật dựa trên các đặc tính kỹ thuật của nhà chế tạo hoặc tài liệu mua hàng hoặc số liệu kỹ thuật tại xưởng chế tạo.

Điều 469. Sơn hoặc mạ các chi tiết kim loại

Tất cả những chi tiết kim loại của cột gỗ và cột bê tông cốt thép phải sơn hoặc mạ chống gỉ theo quy định của tài liệu thiết kế.

Điều 470. Thi công cấu kiện

Việc chế tạo và lắp đặt các cấu kiện dạng thanh phải tuân thủ các yêu cầu của thiết kế theo đúng trình tự.

Điều 471. Kiểm tra sử và phụ kiện

Trên cơ sở tiếp nhận các sứ cách điện và phụ tùng của đường dây, phải kiểm tra sự đáp ứng yêu cầu kỹ thuật bằng cách kiểm tra bên ngoài hoặc tài liệu kiểm tra dựa trên các thông số mua hàng, các thông số của nhà chế tạo hoặc tài liệu về thí nghiệm kiểm tra chất lượng cho từng lô sứ cách điện do nhà chế tạo phát hành.

Điều 472. Bảo quản tại kho bãi

Tất cả các kết cấu của cột thép, cột bê tông cốt thép, trụ móng và cọc móng bê tông cốt thép để ở kho bãi phải có biện pháp bảo quản chất lượng tốt.

Điều 473. Thi công cạnh đường dây mang điện

Trong trường hợp phải thi công bên cạnh đường dây đang mang điện, ở các khoảng vượt sông, vượt đường dây điện lực và thông tin, vượt đường sắt, đường bộ… thì các bên (QLCT) nhận thầu (xây lắp) và các cơ quan có liên quan phải lập các văn bản thoả thuận bao gồm có nội dung sau:

- Ngày và giờ thi công, ngày và giờ cấm các tàu thuyền xe cộ hoạt động v.v… ngày và giờ cắt điện, biện pháp bảo vệ những công trình nằm kề ĐDK để tránh hư hỏng, biện pháp kỹ thuật an toàn cho từng phần việc thi công chủ yếu, họ tên người chỉ huy thi công của bên cơ quan xây lắp. Họ tên người đại diện cho cơ quan giám sát, biện pháp tổ chức thực hiện các công việc cụ thể từ khởi công đến khi hoàn thành;

- Khi xây lắp ĐDK ở vùng núi có địa hình phức tạp cũng như khu xây lắp các khoảng vượt đặc biệt thì lúc bắt đầu các công việc cơ bản phải làm đường để đảm bảo cung cấp vật tư, thiết bị và cơ giới thi công cho từng vị trí;

- Công tác đào đúc móng, lắp dựng cột phải tiến hành theo sơ đồ công nghệ đã được lập trong thiết kế tổ chức thi công. Đối với từng khoảng néo phải có sơ đồ công nghệ rải và căng dây cho phù hợp với địa hình cụ thể của từng khu vực.

Mục 2. CÔNG TÁC LÀM MÓNG

Điều 474. Đào hố móng

Đào đất hố móng ĐDK phải thực hiện theo quy định về đào đất và sơ đồ công nghệ được lập trong thiết kế tổ chức thi công. Trước khi đào phải giác móng chính xác.

Điều 475. Kiểm tra hố móng

Đáy hố móng sau khi đào phải dọn sạch sẽ, bằng phẳng và phải kiểm tra độ cao tương đối của đáy hố móng so với trụ. Sửa phẳng đáy hố móng bằng phương pháp cắt phẳng đất để không làm hư hỏng kết cấu nguyên thổ đáy móng. Chỉ cho phép đắp đất làm phẳng mặt bằng đáy hố móng khi có độ chênh dưới 100 mm và sau đó phải tiến hành đầm kỹ.

Điều 476. Đáy hố móng

Đáy hố móng phải làm sạch và phẳng theo tài liệu thiết kế. Nếu sai về độ nghiêng thì không được vượt quá 10%

Điều 477. Kích thước hố móng

Hố hình trụ dùng cho cột ly tâm chôn trực tiếp phải đào bằng máy khoan, trường hợp đào bằng thủ công thì kích thước hố móng và biện pháp gia cố phải theo đúng thiết kế quy định.

Điều 478. Nổ mìn tạo hố móng

Khi tiến hành nổ mìn tạo hố móng kể trên phải được phép và phải chịu sự giám sát chặt chẽ của cơ quan hữu quan.

Điều 479. Nổ mìn sửa hố móng

Cho phép hoàn chỉnh hố móng, ở nơi đất đá bằng phương pháp nổ mìn, giới hạn an toàn của vùng nổ mìn phải tuân theo quy phạm an toàn về nổ mìn.

Điều 480. Quy định an toàn về nổ mìn

Công nhân viên làm việc nổ mìn phải được sát hạch kiểm tra kỹ thuật đánh mìn và quy phạm an toàn về công tác nổ mìn, đồng thời phải có sổ nhật ký nổ mìn.

Điều 481. Yêu cầu khi nổ mìn

Chỉ cho phép nổ mìn khi trời còn sáng, cấm nổ mìn khi trời tối và khi có giông bão.

Điều 482. Chỉ huy nổ mìn

Công việc nổ mìn phải tiến hành thận trọng trong một phương án kỹ thuật chính xác và thống nhất dưới sự chỉ huy của 1 người chịu trách nhiệm chính.

Điều 483. Thi công hố móng

Nếu trong hố móng có nước, trước khi lắp đặt móng hoặc đúc móng hay lấp đất hố móng phải tiến hành bơm nước ra ngoài.

Điều 484. Độ sâu hố móng

Độ sâu đáy hố móng phải theo đúng thiết kế. Trường hợp đào hố móng khó thực hiện độ sâu thiết kế thì phải được cơ quan thiết kế đồng ý.

Điều 485. Thi công móng, trụ móng

Khi thi công trụ móng và cọc móng bê tông cốt thép phải tuân theo quy phạm xây dựng nền và móng. Các mối hàn hoặc bu lông liên kết của các trụ móng lắp ghép phải được bảo vệ chống gỉ. Trước khi hàn thì phải cạo sạch gỉ ở các chi tiết hàn. Đối với móng bê tông cốt thép đúc sẵn nếu có bề dầy của lớp bê tông bảo vệ nhỏ hơn 30 mm và tất cả các móng đặt ở môi trường xâm thực phải có biện pháp bảo vệ.

Điều 486. Bê tông móng

Trong trường hợp bị vi phạm, bê tông phải được cơ quan khảo sát thăm dò địa chất xác định bằng phân tích hoá học. Vị trí cột trên tuyến ĐDK có môi trường xâm thực phải được chỉ dẫn trong tài liệu thiết kế.

Điều 487. Nghiệm thu sau khi đúc móng

Sau khi đúc móng hoặc lắp đặt móng đúng yêu cầu kỹ thuật và đúng tài liệu thiết kế thì tiến hành lập văn bản nghiệm thu và lấp móng.

Điều 488. Lấp hố móng

Đất lấp móng phải phù hợp với tài liệu thiết kế và được đầm nén cẩn thận theo từng lớp.

Điều 489. Lắp đặt trụ móng

Để lắp đặt trụ móng lắp ghép chỉ được tháo sau khi đã lấp đất đến độ cao ½ móng.

Điều 490. Đắp lốc cột

Chiều cao lắp đặt sau đầm nén còn phải tính tới khả năng lún của đất đắp.

Điều 491. Công tác đúc móng

Khi đúc móng bê tông tại chỗ phải thực hiện theo quy phạm xây dựng kết cấu bê tông cốt thép.

Sai lệch kích thước của bu lông móng chôn cột không được vượt quá:

- Khoảng cách theo chiều ngang giữa các trục bu lông chân cột là  10 mm;

- Chênh lệnh độ cao trên đỉnh bu lông chân cột 20 mm;

Mục 3. LẮP VÀ DỰNG CỘT

Điều 492. Mặt bằng lắp cột

Mặt bằng lắp ráp ở mỗi vị trí cột phải đảm bảo thuận lợi cho việc rải các chi tiết. Ngoài ra còn phải tính tới đường qua lại phục vụ lắp, dựng cột của các phương tiện cơ giới, vận tải.

Lắp ráp cột phải tiến hành theo đúng trình tự và sơ đồ công nghệ đã được lập trong thiết kế tổ chức thi công.

Điều 493. Lắp cột gỗ

Lắp ráp cột gỗ phải phù hợp với bản vẽ thiết kế. Chất lượng liên kết bu lông lắp ráp cột phải đảm bảo theo yêu cầu sau:

Kích thước quy cách bu lông, phải đúng thiết kế không cho phép lắp bu lông có đường kính nhỏ hơn vào lỗ liên kết không trùng tâm giữa 2 chi tiết ghép. Bu lông phải đi suốt và chật lỗ khoan liên kết. Trục bu lông phải thẳng góc với mặt phẳng liên kết và phần ren bu lông không được quá sâu vào phía trong hơn 1 mm.

Đầu bu lông và đai ốc phải tiếp xúc chặt với mặt phẳng chi tiết liên kết và vòng đệm, phần nhô ra của bu lông không được nhỏ hớn 40 mm và không lớn hơn 100 mm.

Đai ốc phải xiết chặt và phải phá ren có độ sâu không lớn hơn 3 mm hoặc phải xiết thêm 1 đai ốc để chống tự tháo. Tại tất cả các đai ốc ở độ cao lớn 3 m kể từ mặt đất phải dùng phương pháp phá ren để chống tự tháo.

Vòng đệm phải đặt dưới đai ốc từ một tới hai cái. Cấm không được xẻ rãnh dưới vòng đệm. Trường hợp phần ren bu lông không đủ dài để xiết chặt liên kết bu lông thì cho phép đặt thêm 1 vòng đệm ở đầu bu lông.

Điều 494. Kiểm tra cột trước khi lắp đặt

Trước khi lắp đặt các cột bê tông cốt thép, các cột phải được kiểm tra kỹ lưỡng để chắc chắn không có nứt vỡ và không có nứt vỡ quá giới hạn.

Điều 495. Kiểm tra cột thép

Kiểm tra chất lượng các mối hàn nối của các cột thép tại địa điểm, thông thường kiểm tra bằng mắt hoặc đánh giá mối hàn nối bằng cách gõ hoặc kiểm tra bằng siêu âm. Sai số cho phép trong quá trình lắp đặt các cột thép phải tham khảo tiêu chuẩn về nghiệm thu chế tạo, lắp đặt các kết cấu thép.

Điều 496. Dây néo cột

Cáp thép dùng làm dây néo cột, phải có lớp bảo vệ chống gỉ, cáp phải được chế tạo và ghi số hiệu cho từng vị trí tương ứng.

Điều 497. Cáp thép dùng để thi công

Các cáp thép dùng để thi công, các đầu cáp phải làm tròn và được tính toán phù hợp với yêu cầu kỹ thuật.

Điều 498. Bê tông chèn cột

Chèn chân cột vào hố hình trụ cho cột ly tâm chôn trực tiếp được tiến hành sau khi đã dựng cột và điều chỉnh đúng vị trí thiết kế. Lớp chèn cột phải làm đúng theo yếu cầu của tài liệu thiết kế quy định và đầm chặt bằng công cụ chuyên dùng. Việc chèn chân cột bê tông cốt thép, gỗ, thép và lỗ móng hình cốc phải tiến hành sau khi dựng cột vào đúng vị trí thiết kế và kiểm tra cố định cột bằng những nền bê tông đúc sẵn, lớp vữa chèn chân cột phải theo quy định của tài liệu thiết kế và phải làm trong cùng ngày dựng cột.

Điều 499. Chuẩn bị trước khi dựng cột

Trước khi dựng cột theo phương pháp bản lề xoay thì trụ móng kiểu nấm và cọc móng phải bố trí thanh chống lực đẩy của bản lề vào móng khi dựng cột. Cấm dựng cột khi chưa hoàn thiện công việc làm móng, lấp móng và thanh chống kể trên.

Điều 500. Dựng cột

Khi nhật ký công trình thi công móng và lắp ráp đã đảm bảo yêu cầu kỹ thuật, phần móng đã có biên bản nghiệm thu, thì người phụ trách thi công được phép ra lệnh dựng cột vào móng. Trước khi ra lệnh dựng cột, người phụ trách thi công phải cho tiến hành kiểm tra các hạng mục như sau:

- Kiểm tra móng, đo lại kích thước vị trí bu lông móng chân cột xem có sai lệnh so với tài liệu thiết kế không; phần ran bu lông móng có sạch và sứt vỡ không; đai ốc dễ vặn và tháo ra không;

- Kiểm tra chất lượng lắp ráp cột, chất lượng, mối hàn và độ xiết chặt bu lông, phá ren bu lông để chống tự tháo… nếu có thanh cột cong vênh phải nắn thẳng.

Điều 501. Phương án dựng cột

Các phương án kỹ thuật lắp dựng cột phải tính toán khả năng chịu lực của cột và các chi tiết kết cấu thi công theo lực thi công để đảm bảo an toàn trong suốt quá trình lắp dựng cột không làm biến dạng hư hỏng cột.

Điều 502. Cố định cột

Những cột đặt trên móng bê tông cốt thép hoặc cọc móng phải được cố định chặt bằng bu lông móng chân cột, đai ốc bu lông chân cột phải xíết chặt tới độ trượt và đột phá ren để chống hiện tượng tự tháo những độ sâu không quá 3 mm.

Tại bu lông chân các cột phải đặt 2 đai ốc sau khi dựng cột, xiết chặt đai ốc phải được bao bê tông theo yêu cầu tài liệu thiết kế.

Khi cố định chặt cột vào móng thì chỉ cho phép đặt giữa đế chân cột và mặt phẳng trụ móng sai lệch độ cao không quá 4 tấn. Đệm có chiều dầy tổng cộng không quá 10 mm. Kích thước và hình dáng bên ngoài của tấm đệm phải xác định theo thiết kế kết cấu đế cột.

Điều 503. Kiểm tra cột sau khi dựng

Tiến hành kiểm tra cột theo chiều thẳng đứng nếu là cột không dây néo và cột hình ** thì thông thường dùng quả dọi, còn đối với cột thép hình tháp phải dùng máy kinh vĩ.

Điều 504. Chống sét và tiếp địa cột

Thiết bị chống sét, tiếp địa phải được thực hiện theo yêu cầu lắp đặt thiết bị chống sét của quy phạm này.

Mục 4. LẮP RÁP CÁCH ĐIỆN VÀ PHỤ KIỆN MẮC DÂY

Điều 505. Lắp xà, sứ

Thông thường, các xà được lắp khi lắp dựng cột và cách điện sẽ được lắp trong thời gian dựng cột hoặc căng dây.

Sứ đứng phải được lắp chắc chắn vào xà và cột để đảm bảo là toàn bộ sứ đứng trên xà dầm và cột sẽ thẳng đứng và được bắt phù hợp.

Mục 5. LẮP RÁP DÂY DẪN VÀ DÂY CHỐNG SÉT

Điều 506. Lắp dây dẫn

Khi lắp cáp có khoá đỡ hoặc khoá néo căng (khoá bu lông hoặc chi tiết đỡ), trong trường hợp dây nhôm hoặc dây nhôm có lõi thép, phải sử dụng các chi tiết làm bằng nhôm để bảo vệ hoặc bằng đồng đối với dây đồng.

Cần phải bắt chặt dây với sứ đứng phù hợp với đặc điểm công nghệ về lắp đặt và tài liệu thiết kế.

Điều 507. Nối dây dẫn

Mã hiệu và mặt cắt dây dẫn và dây chống sét phải theo đúng tài liệu thiết kế. Khi tiến hành nối dây dẫn phải thực hiện như sau:

a) Dây lèo của cột néo: Dùng khoá néo bu lông, khoá nêm, khoá néo ép, đầu cót ép, pin hàn nhiệt

- Khi dây nhôm lõi thép mặt cắt từ 95-210 mm² thì nối dây trong lào dùng pin hàn nhiệt.

- Khi dây nhôm lõi thép mặt cắt từ 300 mm² trở lên dùng đầu cốt ép.

b) Trong khoảng cột: bằng ống nối kiểu xoắn, kiểu ép khác và ép toàn thân

- Đối với dây nhôm mặt cắt từ 95 mm². Dây nhôm lõi thép mặt cắt tới 180 mm² và dây cáp thép mặt cắp tới 500 mm² bằng ống nối ôvan kiểu xoắn.

- Đối với dây nhôm mặt cắt từ 120-180 mm² và dây dẫn bằng thép mặt cắt từ 70-95 mm² bằng ống nối ô van xoắn hoặc ép khác và hàn pin nhiệt bổ sung.

- Dây nhôm và dây nhôm lõi thép mặt cắp từ 210 mm² trở lên bằng khoá nối ép toàn thân.

Điều 508. Mối nối dây dẫn

Trong mỗi khoảng cột chỉ cho phép không nhiều hơn 1 mối nối

Không cho phép nối dây dẫy và chống sét trong những khoảng vượt giao chéo đường phố đông đúc người qua lại, đường dây không lớn hơn 1.000 V, đường dây thông tin, đường ô tô, đường sắt, đường cáp v.v… cho các loại dây dẫn mặt cắt nhỏ hơn 240 mm².

Khoảng cách nhỏ nhất từ mối nối đến khoá dỡ kiểu trượt phải không nhỏ hơn 25 m. Độ bền kẹp chặt dây dẫn trong ống nối và khoá néo không được nhỏ hơn 90% độ bền giới hạn của dây dẫn và dây chống sét được nối. Sai lệch kích thước ống nối không được vượt quá sai số cho phép của nhà chế tạo, sau khi ép hoặc xoắn nếu ống nối xuất hiện vết nứt thì phải loại bỏ.

Điều 509. Ống nối dây

Các ống nối và các bu lông căng cũng như các ống lồng nối phải đáp ứng các quy định đối với dây dẫn. Các đầu của 2 ống nối phải cùng tiêu chuẩn, đường kính của ống lồng nối phải tuân theo các quy định về thay đổi dây dẫn, các giá trị sai số cho phép có thể áp dụng cho các ống bọc không được vượt quá các thông số của nhà chế tạo.

Điều 510. Hàn pin nhiệt nối dây

Hàn pin nhiệt nối dây phải thực hiện theo đúng quy trình kỹ thuật. Khi thực hiện mối hàn pin nhiệt phải tuân theo các yêu cầu sau đây:

Không được làm đốt cháy các sợi dây, rỗ ở chỗ hàn không được có độ sâu bằng 1/3 đường kính của sợi dây dẫn, ngoài ra không được làm cho dây bị uốn cong ở chỗ hàn. Nếu mối hàn không đạt yêu cầu kể trên thì phải loại bỏ và làm lại.

Điều 511. Công tác rải dây dẫn

Khi rải dây dẫn phải đặt dây trên các ròng rọc trên cột, phải dùng biện pháp chống hư hỏng dây theo bề mặt tiếp xúc với đất đá có vật cản khác trên địa hình.

Rải dây qua đường phải đặt dây nằm trên dàn giáo ở độ cao quy định. Trong trường hợp cần thiết ở những chỗ có khả năng gây hư hỏng dây thì phải có biện pháp thích hợp bảo vệ dây.

Điều 512. Lắp đặt dây dẫn và dây chống sét

Việc lắp đặt các dây dẫn và dây chống sét phải tuân theo Tài liệu thiết kế. Sự sai khác của chuỗi sứ dọc theo đường dây theo chiều thẳng đứng phải được theo dõi nghiêm ngặt.

Điều 513. Độ cao của dây so với mặt đất

Khoảng cách từ dây dẫn tới mặt đất và các công trình xây dựng phải thoả mãn các yêu cầu của quy phạm trang bị điện (QTD).

Khoảng cách giữa dây dẫn và cột điện cũng như khoảng cách giữa các dây dẫn trên cột khi chúng giao nhau ở chỗ pha rẽ nhánh hoặc chuyển đổi vị trí không được nhỏ hơn kích thước thiết kế 10%.

Mục 6. ĐÁNH SỐ HIỆU VÀ SƠN

Điều 514. Bảo vệ chống gỉ

Những cột sắt, xà sắt và các chi tiết kim loại của móng cột và trụ móng bê tông cốt thép phải thực hiện chống gỉ chủ yếu tại nhà máy chế tạo. Trên tuyến chỉ cho phép sơn lại ở những chỗ hư hỏng.

Chỗ hàn nối lắp ráp của cột thép phải sơn lại sau khi hàn.

Không được sơn chỗ nối cột với hệ thống nối đất. Không được sơn các chi tiết chôn ngầm trong kết cấu bê tông để liên kết lắp ghép. Trên bề mặt tiếp xúc liên kết lắp ráp giữa các đoạn cột không được sơn.

Cấm sơn lại những chỗ hư hỏng lớp bảo vệ chống gỉ của kết cấu và chi tiết kim loại ở trên tuyến trong thời gian mưa và bề mặt kim loại bị ẩm ướt bụi bẩn.

Mục 7. NGHIỆM THU VÀ BÀN GIAO CÔNG TRÌNH ĐƯA VÀO KHAI THÁC

Điều 515. Nghiệm thu bàn giao

Việc kiểm tra các công việc của đường dây trên không phải được tiến hành theo quy định về kiểm tra./.

[1] EB-OS: Hộp đầu cáp ngâm dầu (kiểu trượt).
