TIÊU CHÍ VÀ QUY TRÌNH KIỂM ĐỊNH AN TOÀN VÀ TÍNH NĂNG KỸ

THUẬT LỒNG ẤP TRẺ SƠ SINH

(Ban hành kèm theo Quyết định số 4395/QĐ-BYT ngày 04/12/2023 của Bộ y tế)

1. PHẠM VI ÁP DỤNG

Văn bản này quy định quy trình kiểm định an toàn và tính năng kỹ thuật lồng ấp trẻ sơ sinh dùng trong điều trị người bệnh. Áp dụng cho kiểm định ban đầu (với thiết bị mới lần đầu lắp đặt đưa vào sử dụng); kiểm định định kỳ (chu kỳ kiểm định là 12 tháng); kiểm định sau sửa chữa lớn (là kiểm định sau khi lồng ấp trẻ sơ sinh được sửa chữa: Bộ nguồn, bộ xử lý, bộ điều khiển nhiệt độ).

2. THUẬT NGỮ VÀ ĐỊNH NGHĨA

2.1. Lồng ấp trẻ sơ sinh (Infant Incubator): Thiết bị y tế có khoang để đặt trẻ và được trang bị các bộ phận kiểm soát môi trường về nhiệt độ, thông khí, độ ẩm tạo ra cho trẻ sơ sinh.

2.2. Cảm biến nhiệt độ da (Skin temperature sensor): Một phần tử nhạy cảm dùng để đo nhiệt độ trên da của trẻ.

2.3. Nhiệt độ da (Skin temperature): Nhiệt độ của da trẻ sơ sinh tại điểm đặt cảm biến nhiệt độ da.

2.4. Nhiệt độ trung bình của lồng ấp (Average incubator temperature): Giá trị trung bình của nhiệt độ lồng ấp trẻ sơ sinh đo được tại các khoảng đều đặn đạt được trong trạng thái nhiệt độ ổn định.

2.5. Trạng thái nhiệt độ ổn định (Steady temperature condition): Trạng thái đạt tới khi sự thay đổi nhiệt độ lồng ấp trẻ sơ sinh không lớn hơn 1 °C so với nhiệt độ cài đặt trong khoảng thời gian 1 giờ.

2.6. Khoang trẻ sơ sinh (Baby Compartment): Phần không gian có kiểm soát kín điều kiện môi trường để đặt trẻ sơ sinh, có phần trong suốt cho phép quan sát trẻ.

2.7. Lồng ấp trẻ sơ sinh có kiểm soát bằng nhiệt độ da của trẻ (Baby Controlled Incubator): Lồng ấp trẻ sơ sinh có kiểm soát không khí có khả năng phụ trợ kiểm soát tự động nhiệt độ không khí trong lồng để duy trì nhiệt độ đo được bằng bộ cảm biến nhiệt độ trên da gần với giá trị do người sử dụng cài đặt.

2.8. Nhiệt độ lồng ấp (Incubator temperature): nhiệt độ không khí ở điểm cách tâm của bề mặt đệm 10 cm về phía trên trong khoang trẻ sơ sinh.

2.9. Nhiệt độ khống chế (Control temperature): nhiệt độ được chọn ở bộ khống chế nhiệt độ.

2.10. Ký hiệu %V: Phần trăm thể tích.

3. NỘI DUNG KIỂM ĐỊNH AN TOÀN VÀ TÍNH NĂNG KỸ THUẬT

Bảng 1. Nội dung kiểm định

4. THIẾT BỊ, ĐIỀU KIỆN MÔI TRƯỜNG VÀ CHUẨN BỊ KIỂM ĐỊNH

4.1. Thiết bị dùng trong kiểm định

Bảng 2. Thiết bị dùng trong kiểm định

4.2. Chuẩn bị kiểm định

- Nhiệt độ môi trường: (15 ÷ 40) °C.

- Độ ẩm tương đối: (40 ÷ 85) %RH.

- Vệ sinh môi trường: Môi trường phải thoáng khí, sạch sẽ

- Nguồn điện: 220 V ± 10%, tần số 50 Hz, có tiếp đất.

- Lồng ấp trẻ sơ sinh phải đầy đủ phụ kiện và đang hoạt động, phải được làm vệ sinh trước khi kiểm định.

- Thiết bị dùng kiểm định lồng ấp trẻ sơ sinh và lồng ấp trẻ sơ sinh phải đặt trong cùng một điều kiện môi trường tối thiểu 15 phút.

5. CÁC BƯỚC KIỂM ĐỊNH

5.1. Kiểm tra chung

5.1.1. Kiểm tra hồ sơ

Bảng 3. Danh mục hồ sơ được kiểm tra

Phương pháp: Kiểm tra tính đầy đủ và xem xét tài liệu đi kèm của các hồ sơ ở Bảng 3 và ghi lại kết quả vào biên bản kiểm định.

Kết luận: Kiểm tra được đánh giá Đạt khi hồ sơ đầy đủ và có nội dung phù hợp với thiết bị được kiểm định.

5.1.2. Kiểm tra bên ngoài

Bảng 4. Các nội dung kiểm tra bên ngoài

Phương pháp kiểm tra: Xem xét bằng mắt thường, dùng tay tác động vào các bộ phận của thiết bị.

Kết luận: Kiểm tra được đánh giá Đạt khi đạt các tiêu chí kiểm tra.

5.2. Kiểm định an toàn

5.2.1. Kiểm định an toàn điện

Tiêu chí kiểm định:

- Tiêu chí 1: Giới hạn cho phép giá trị điện trở của chốt nối đất trên vỏ máy tới chốt nối đất của phích cắm: < 0,5 Ω.

- Tiêu chí 2: Giới hạn cho phép dòng điện rò tần số thấp của vỏ máy: < 0,5 mA hoặc phải đạt các giá trị dòng rò thiết bị trong Bảng 5.

- Tiêu chí 3: Giới hạn cho phép dòng điện rò tần số thấp qua bộ phận ứng dụng (tức tổng dòng điện rò chảy từ bộ phận ứng dụng xuống đất và bất kì phần kim loại nào trên vỏ máy khi có một điện áp ngoài đặt lên bộ phận ứng dụng của thiết bị) phải đạt các giá trị trong Bảng 5.

Bảng 5. Bảng giá trị dòng điện rò cho phép

Phương pháp kiểm định:

Kết nối thiết bị phân tích an toàn điện với Lồng ấp trẻ sơ sinh để tiến hành phép đo.

a) Tiêu chí 1: Đo điện trở của chốt nối đất trên vỏ máy tới chốt nối đất của phích cắm.

- Giá trị điện trở này bao gồm giá trị của điện trở bên trong thiết bị cần đo và điện trở trong dây dẫn nối với nguồn điện.

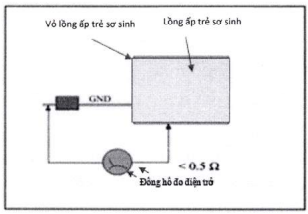

Hình 1. Thiết lập kết nối đo điện trở của chốt nối đất trên vỏ máy

tới chốt nối đất của phích cắm

Tiến hành đo và ghi lại các tham số vào biên bản.

Kết luận: Tiêu chí được đánh giá ĐẠT khi đạt tiêu chí kiểm định.

b) Tiêu chí 2: Đo dòng điện rò tần số thấp của vỏ máy.

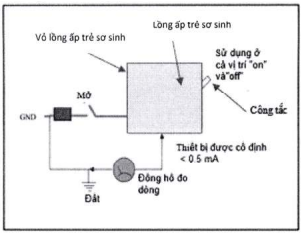

Hình 2. Thiết lập kết nối đo dòng điện rò tần số thấp của vỏ máy

Tiến hành đo và ghi lại các tham số vào biên bản.

Kết luận: Tiêu chí được đánh giá Đạt khi đạt tiêu chí kiểm định.

c) Tiêu chí 3: Đo dòng điện rò qua bộ phận ứng dụng: Kết nối thiết bị phân tích an toàn điện với lồng ấp trẻ sơ sinh để tiến hành phép đo:

- Xem Phụ lục A: Lưu đồ đo dòng điện rò

- Xem Phụ lục B: Đo dòng điện rò qua bộ phận ứng dụng

Tiến hành đo và ghi lại các tham số vào biên bản.

Kết luận: Tiêu chí được đánh giá Đạt khi thỏa mãn các tiêu chí kiểm định ở trên.

5.2.2. Kiểm định cường độ âm thanh và chức năng cảnh báo

Tiêu chí kiểm định:

- Tiêu chí 1: Cường độ âm thanh bên trong lồng ấp trẻ sơ sinh phải ≤ 60 dB khi lồng ấp trẻ sơ sinh hoạt động ở nhiệt độ khống chế 32 °C.

- Tiêu chí 2: Cường độ âm thanh báo động bên trong lồng ấp phải ≤ 80 dB khi lồng ấp trẻ sơ sinh xuất hiện âm thanh cảnh báo.

Phương pháp kiểm định:

a) Tiêu chí 1:

Phương pháp kiểm định:

Thiết lập thiết bị phân tích lồng ấp trẻ sơ sinh và lồng ấp trẻ sơ sinh theo hướng dẫn của nhà sản xuất thiết bị

- Thiết lập đầu đo âm thanh của thiết bị phân tích lồng ấp trẻ sơ sinh và đặt đầu đo vào tâm của lồng ấp trẻ sơ sinh tại vị trí cách 10 cm so với mặt phẳng ở giữa tấm đệm đặt trẻ.

- Bật lồng ấp ở điều kiện vận hành bình thường tại nhiệt độ 32 °C và độ ẩm tối đa

- Tiến hành đo mức âm thanh bên trong khi lồng ấp hoạt động.

- Ghi dữ liệu vào biên bản kiểm định.

Kết luận: Kiểm định được đánh giá Đạt khi đạt tiêu chí kiểm định.

b) Tiêu chí 2:

Thiết lập thiết bị phân tích lồng ấp trẻ sơ sinh và lồng ấp trẻ sơ sinh theo hướng dẫn của nhà sản xuất thiết bị.

- Thiết lập đầu đo âm thanh của thiết bị phân tích lồng ấp trẻ sơ sinh và đặt đầu đo vào tâm của lồng ấp trẻ sơ sinh tại vị trí cách 10 cm so với mặt phẳng ở giữa tấm đệm đặt trẻ.

- Bật lồng ấp ở điều kiện vận hành bình thường tại nhiệt độ 32 °C và độ ẩm tối đa

- Tạo các sự cố (mất điện, bị kẹt đường dẫn không khí thoát ra từ khoang trẻ, bị kẹt đường dẫn không khí thổi vào...) để xuất hiện âm thanh báo động.

- Tiến hành đo mức âm thanh bên bên trong lồng ấp khi có âm thanh báo động

- Ghi dữ liệu vào biên bản kiểm định.

Kết luận: Kiểm định được đánh giá Đạt khi đạt tiêu chí kiểm định ≤ 80 dB.

5.3. Kiểm định tính năng kỹ thuật

5.3.1. Kiểm định độ đồng đều nhiệt độ của lồng ấp trẻ sơ sinh

Tiêu chí kiểm định: Nhiệt độ trung bình của mỗi điểm góc phần tư B, C, D, E phải nằm trong khoảng ± ≤ 0,8 °C trong trường hợp đệm phẳng hoặc nằm trong khoảng ± ≤ 1 °C trong trường hợp đệm nghiêng chênh lệch nhiệt độ so với điểm giữa A

Phương pháp kiểm định:

- Chia tấm đệm ra làm 4 phần bằng nhau, các điểm B, C, D, E là các điểm nằm ở chính giữa 4 phần này và nằm cách mặt đệm 10 cm. Vị trí đặt các điểm đo nhiệt độ trong lồng ấp trẻ sơ sinh trong quá trình kiểm định được mô tả như ở Hình 3. Điểm A là điểm nằm chính giữa tấm đệm và cũng nằm cách mặt đệm 10 cm.

Hình 3. Vị trí các điểm đo nhiệt độ trong khoang trẻ

- Thiết lập lồng ấp hoạt động đến nhiệt độ ổn định tại nhiệt độ khống chế 32 °C tiến hành kiểm định. Sau đó điều chỉnh nhiệt độ cài đặt tăng từ 32 °C lên nhiệt độ khống chế 36 °C trong khoảng thời gian ít nhất là 30 phút.

- Các bộ cảm biến nhiệt độ chuẩn được đặt ở nằm điểm A, B, C, D, E. Nhiệt độ trung bình của mỗi điểm trong năm điểm được đo ở nhiệt độ khống chế là 32 °C và 36 °C. Sự khác biệt giữa năm giá trị đo và nhiệt độ trung bình của lồng ấp được đo phải được ghi vào biên bản kiểm định.

- Thực hiện lấy giá trị đo được tại nhiệt độ 32 °C và 36 °C và ghi vào biên bản kiểm định, tính giá trị trung bình.

Tính toán:

- Thực hiện đo tại 5 điểm A, B, C, D, E ở 2 mức nhiệt độ 32 °C và 36 °C và xử lý kết quả đo theo các công thức sau:

+ Tính giá trị trung bình của 4 kết quả do tại các điểm B, C, D, E :

Trong đó:

: là giá trị trung bình.

X₁, X₂, X₃, X₄: là kết quả đo được.

+ Giá trị trung bình không vượt quá ± 0,8 °C trong trường hợp bình thường hoặc không quá ±1°C trong trường hợp đệm nghiêng.

Kết luận: Kiểm định được đánh giá Đạt khi đạt tiêu chí kiểm định.

5.3.2. Kiểm định độ chính xác của cảm biến nhiệt độ da

Tiêu chí kiểm định: Độ chính xác của cảm biến nhiệt độ da nằm trong khoảng ± 0,3 °C so với nhiệt độ cài đặt trên lồng ấp trẻ sơ sinh.

Phương pháp kiểm định:

- Thiết lập thiết bị phân tích lồng ấp trẻ sơ sinh và lồng ấp trẻ sơ sinh theo hướng dẫn của nhà sản xuất thiết bị.

- Cài đặt nhiệt độ của bộ tạo nhiệt chuẩn ổn định ở mức danh định 36 °C.

- Ghi nhận giá trị nhiệt độ chuẩn và nhiệt độ đo được bởi cảm biến nhiệt độ da của lồng ấp trẻ sơ sinh và ghi dữ liệu vào biên bản kiểm định.

- Thực hiện lấy 3 lần giá trị đo (thời gian giữa mỗi lần đo ít nhất 5 phút) và ghi vào biên bản kiểm định, tính giá trị trung bình.

Tính toán:

- Thực hiện đo ghi 3 lần và xử lý kết quả đo theo các công thức sau:

+ Tính giá trị trung bình của 3 kết quả sau 3 lần đo:

Trong đó:

: là giá trị trung bình.

X₁, X₂, X₃: là kết quả có được sau 3 lần đo.

+ Giá trị trung bình không vượt quá ±0,3 °C

Kết luận: Kiểm định được đánh giá Đạt khi đạt tiêu chí kiểm định.

5.3.3. Kiểm định tốc độ không khí tối đa ở trong lồng ấp trẻ sơ sinh

Tiêu chí kiểm định: Lồng ấp trẻ sơ sinh bình thường tốc độ không khí tại mỗi điểm trên mặt đệm không được vượt quá 0,35 m/s.

Phương pháp kiểm định:

- Thiết lập thiết bị phân tích lồng ấp trẻ sơ sinh và lồng ấp trẻ sơ sinh theo hướng dẫn của nhà sản xuất thiết bị.

- Thiết lập lồng ấp trẻ sơ sinh hoạt động tại nhiệt độ 36 °C. trong dải hoạt động.

- Cảm biến tốc độ chuẩn được đặt ở điểm A như Hình 3.

- Ghi nhận giá trị tốc độ đo được bởi cảm biến tốc độ trong lồng ấp trẻ sơ sinh và ghi dữ liệu vào biên bản kiểm định.

- Giá trị đo được tại mỗi điểm không vượt quá 0,35 m/s

Kết luận: Kiểm định được đánh giá Đạt khi đạt tiêu chí kiểm định.

5.3.4. Kiểm định độ ẩm tương đối của lồng ấp trẻ sơ sinh

Tiêu chí kiểm định: Giá trị chỉ thị độ ẩm tương đối của lồng ấp trẻ sơ sinh phải có độ chính xác ± ≤ 10% so với giá trị đo của thiết bị kiểm định.

Phương pháp kiểm định:

- Thiết lập thiết bị phân tích lồng ấp trẻ sơ sinh và lồng ấp trẻ sơ sinh theo hướng dẫn của nhà sản xuất thiết bị.

- Thiết lập lồng ấp trẻ sơ sinh hoạt động đến nhiệt độ ổn định tại nhiệt độ khống chế 36°C

- Đo độ ẩm tại vị trí điểm A trong lồng ấp trẻ sơ sinh trong quá trình kiểm định được mô tả như ở Hình 3.

- Sự khác biệt giữa giá trị đo thực tế trên thiết bị đo và chỉ thị độ ẩm của lồng ấp trẻ sơ sinh được ghi dữ liệu vào biên bản kiểm định.

Kết luận: Kiểm định được đánh giá Đạt khi đạt tiêu chí kiểm định.

5.3.5. Kiểm định chức năng điều khiển oxy (đối với lồng ấp trẻ sơ sinh được tích hợp bộ điều khiển oxy và đơn vị có sử dụng chức năng này)

Tiêu chí kiểm định :

- Nếu lồng ấp trẻ sơ sinh tích hợp bộ kiểm soát O₂, thì yêu cầu phải có cảm biến độc lập để điều khiển và kiểm soát O₂ khi có bất thường phải có báo động hình ảnh hoặc âm thanh nếu nồng độ O₂ hiển thị sai lệch với mức kiểm soát đã cài đặt lớn hơn ± 5 %V Oxy

Phương pháp kiểm tra báo động

- Đặt nồng độ ôxy ở mức 35%V. Khi đạt được trạng thái ổn định, nồng độ suy giảm nhanh đến nhỏ hơn 29%V. Kiểm tra điều này bằng kích hoạt báo động tại nồng độ ôxy đã hiển thị không nhỏ hơn 30%V.

- Duy trì nồng độ ôxy ở mức 35%V. Khi đạt được trạng thái ổn định, tăng nhanh nồng độ lên hơn 41%V. Kiểm tra điều này bằng cách kích hoạt báo động nồng độ ôxy đặt hiển thị không lớn hơn 40%V.

Lưu ý: Chỉ áp dụng cho lồng ấp trẻ sơ sinh được tích hợp bộ điều khiển oxy.

Phương pháp kiểm định :

- Thiết lập thiết bị phân tích lồng ấp trẻ sơ sinh và lồng ấp trẻ sơ sinh theo hướng dẫn của nhà sản xuất thiết bị.

- Đo nồng độ oxy tại các điểm cài đặt 30 %V, 60 %V, và Max %v (theo HDSD của NSX) mỗi mức cài đặt ta đo 3 lần mỗi lần cách nhau ít nhất 5 phút. Giữa các lần cài đặt (30%V, 60%V, và Max %V) cách nhau ít nhất 10 phút. Sau đó ghi dữ liệu vào biên bản kiểm định.

Tính toán sai số:

- Thực hiện đo tại 3 mức cài đặt 30 %V, 60 %V, và Max %V mỗi mức 3 lần và xử lý kết quả đo theo các công thức sau:

+ Tính giá trị trung bình của 3 kết quả sau 3 lần đo:

Trong đó:

: là giá trị trung bình.

X₁, X₂, X₃: là kết quả có được sau 3 lần đo.

+ Tính giá trị sai lệch của giá trị trung bình so với giá trị cài đặt:

Trong đó:

: là giá trị sai lệch.

X: là giá trị cài đặt ban đầu.

+ Tính sai số Δ của giá trị đo được so với giá trị cài đặt:

Kết luận: Kiểm định được đánh giá Đạt khi đạt các tiêu chí kiểm định.

6. XỬ LÝ CHUNG

Kết quả kiểm định được ghi vào biên bản kiểm định theo Mẫu số 01.

6.1. Lồng ấp trẻ sơ sinh đạt yêu cầu :

Lồng ấp trẻ sơ sinh sau khi kiểm định đạt các yêu cầu quy định theo quy trình kiểm định này thì cấp giấy chứng nhận kiểm định là “Đạt” theo mẫu số 02 và dán tem kiểm định.

6.2. Lồng ấp trẻ sơ sinh không đạt yêu cầu :

- Lồng ấp trẻ sơ sinh sau khi kiểm định nếu không đạt một trong các yêu cầu quy định của quy trình này thì cấp chứng nhận kiểm định là “Không đạt” theo Mẫu số 02 và xóa dấu kiểm định cũ (nếu có).

- Đơn vị sử dụng được cấp Biên bản kiểm định làm căn cứ cho sửa chữa, hiệu chuẩn.

6.3. Mẫu tem giấy kiểm định

- Tem kiểm định có thể là tem giấy, tem chống hàng giả, tem gắn chip phải tra cứu được các thông tin tối thiểu sau:

+ Thông tin đơn vị kiểm định:

+ Tên thiết bị:

+ Số sêri (serial number):

+ Ngày kiểm định:

+ Thời hạn đến:

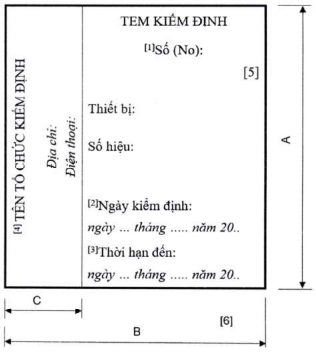

Hình 4.5. Mẫu tem giấy kiểm định

  Vui lòng Tải về để xem phần Biểu mẫu
