TIÊU CHUẨN QUỐC GIA

TCVN 12434:2018

ISO 16715:2014

CẦN TRỤC - TÍN HIỆU BẰNG TAY SỬ DỤNG VỚI CẦN TRỤC

Cranes - Hand signals used with cranes

Lời nói đầu

TCVN 12434:2018 hoàn toàn tương đương ISO 16715:2014.

TCVN 12434:2018 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 96 Cần cẩu biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.



CẦN TRỤC - TÍN HIỆU BẰNG TAY SỬ DỤNG VỚI CẦN TRỤC

Cranes - Hand signals used with cranes

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu đối với tín hiệu bằng tay để sử dụng trong các thao tác nâng hạ.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 8242-1 (ISO 4306-1), Cần trục - Từ vựng - Phần 1: Quy định chung.

3  Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa trong TCVN 8242-1 (ISO 4306-1) và các bổ sung sau đây:

3.1

Dừng hoạt động (cease operation, dogging)

Dừng hoạt động vĩnh viễn hoặc tạm thời sau khi đã dỡ tải.

3.2

Xoay, lắc (slewing, swinging)

Chuyển động của tải nâng theo phương ngang khi phần đế cần trục không di chuyển.

3.3

Di chuyển (travel)

Sự dịch chuyển của toàn bộ cần trục (cần trục tự hành hoặc lắp trên máy kéo).

4  Yêu cầu đối với tín hiệu bằng tay

4.1  Quy định chung

Áp dụng các yêu cầu sau đây đối với các tín hiệu bằng tay.

a) Các tín hiệu phải được sử dụng phù hợp và người vận hành cần trục hiểu được hoàn toàn.

b) Tín hiệu phải rõ ràng và ngắn gọn để tránh bị hiểu nhầm.

c) Các tín hiệu không đặc thù được thể hiện bằng một tay phải được chấp nhận khi dùng bất kỳ tay nào (việc chỉ rõ tay phải hoặc tay trái là loại tín hiệu đặc thù).

d) Người báo hiệu phải:

1) Ở vị trí an toàn;

2) Được người vận hành nhìn thấy rõ;

3) Nhìn rõ tải nâng hoặc thiết bị.

e) Các tín hiệu gửi đến người vận hành chỉ được thực hiện từ một người. Ngoại lệ duy nhất là đối với tín hiệu dừng khẩn cấp.

f) Khi có thể áp dụng, các tín hiệu có thể được tổng hợp và sử dụng.

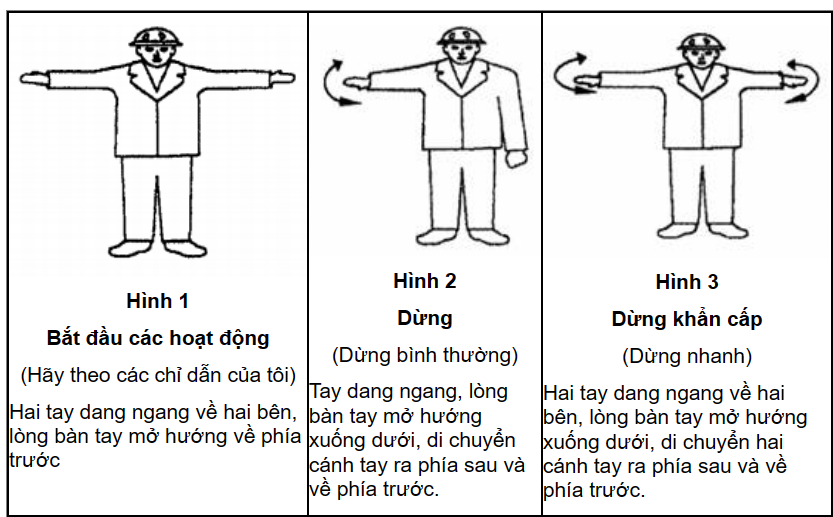

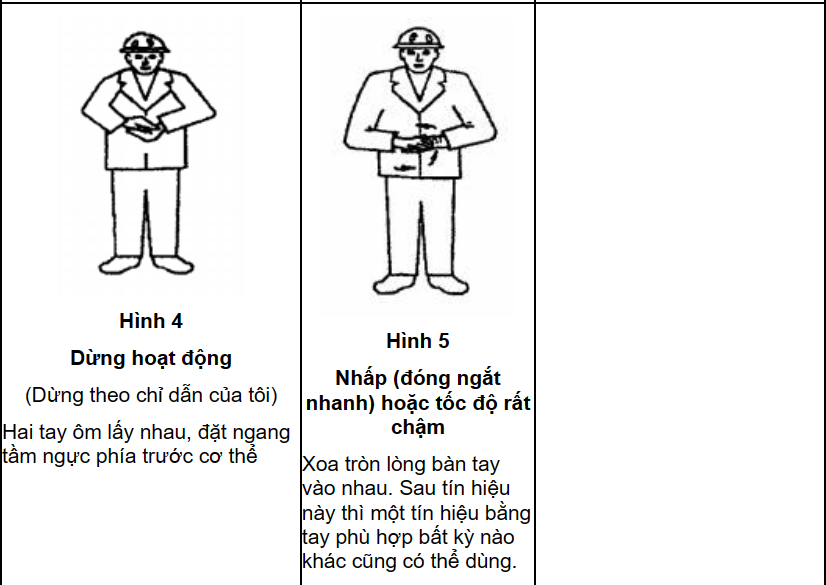

4.2  Các tín hiệu bằng tay tổng quát

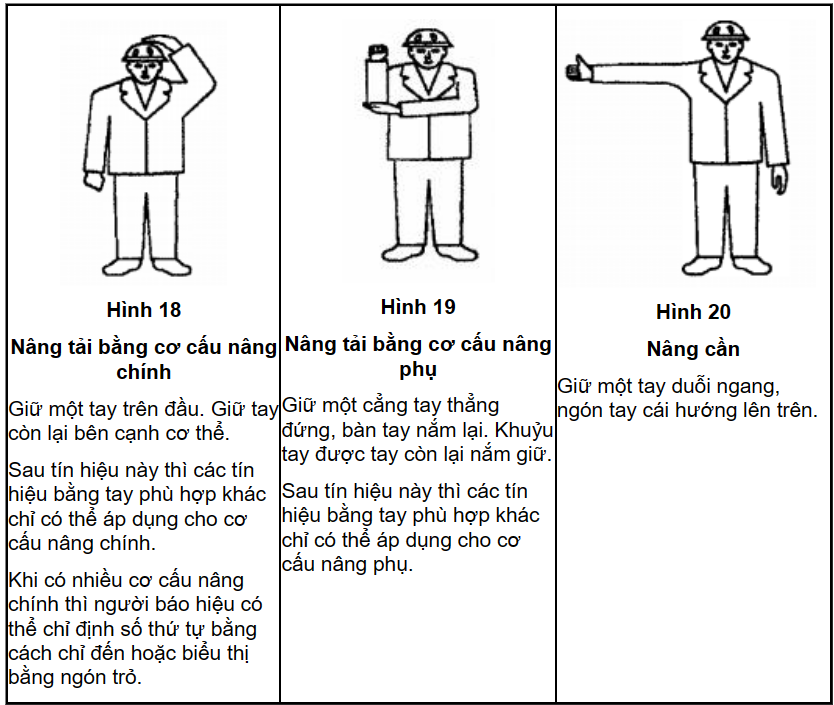

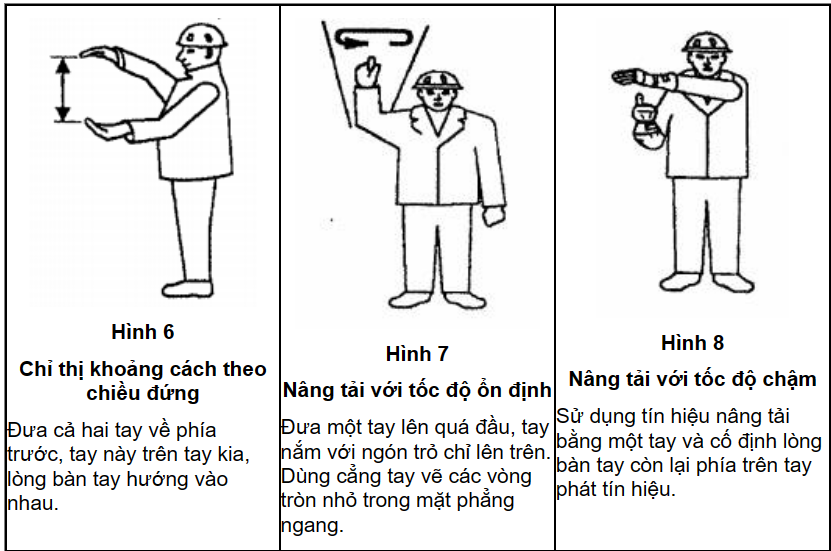

4.3  Các chuyển động theo phương thẳng đứng

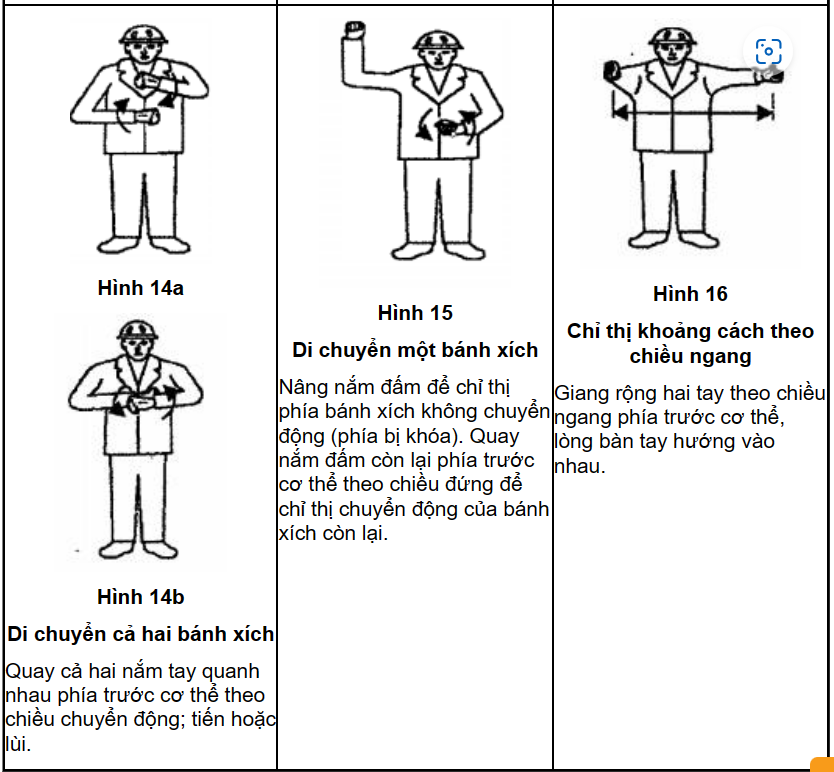

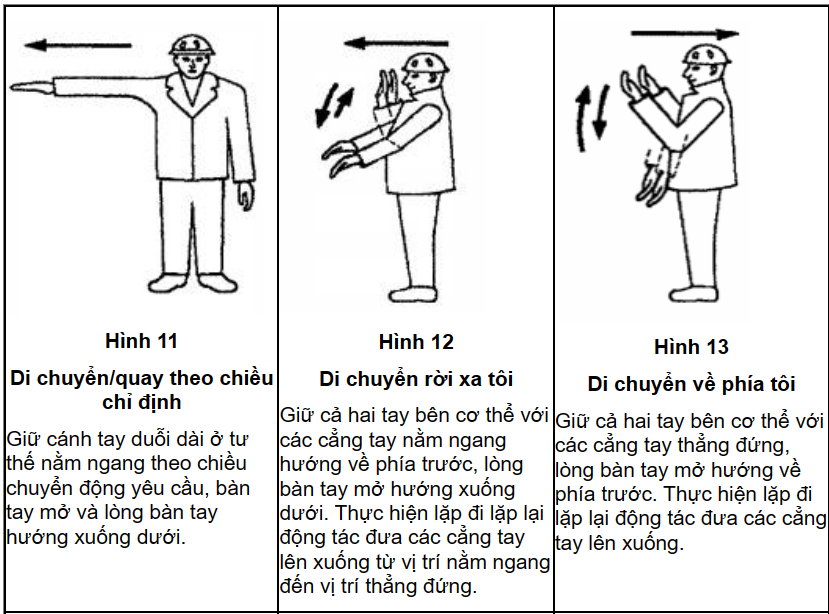

4.4  Các chuyển động theo phương nằm ngang

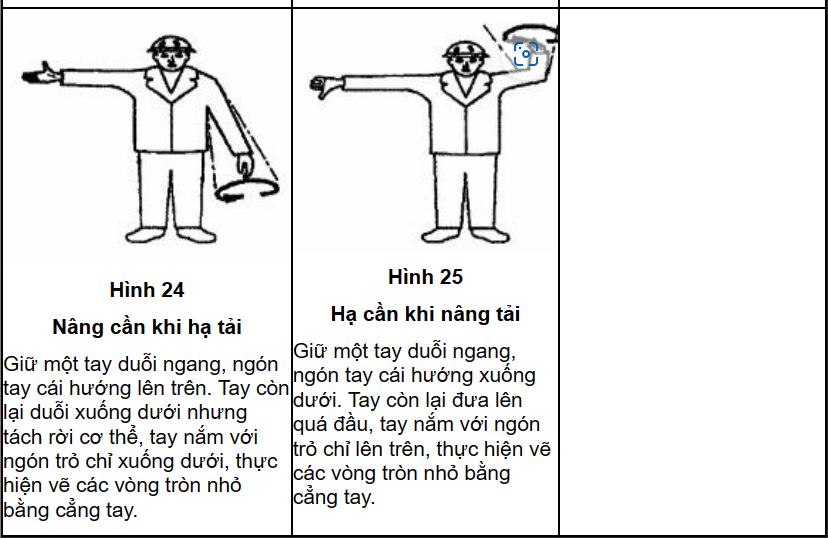

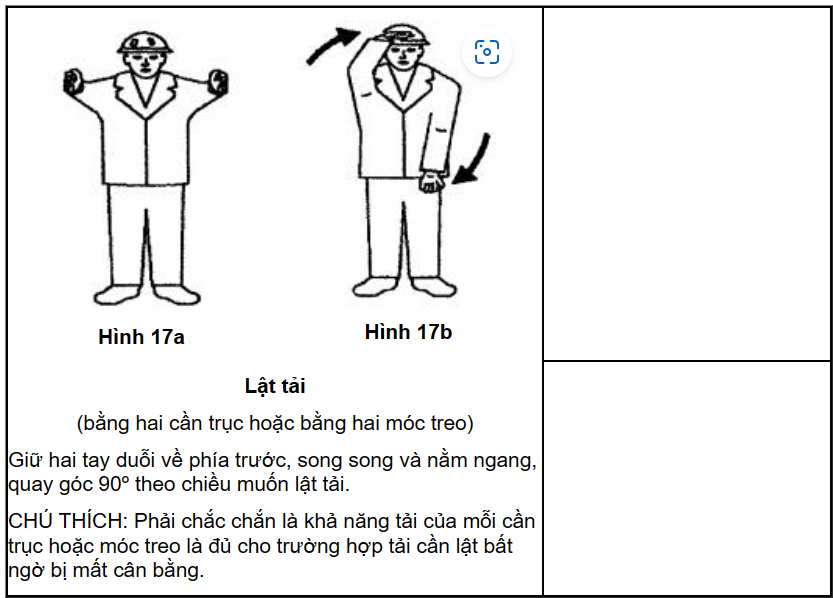

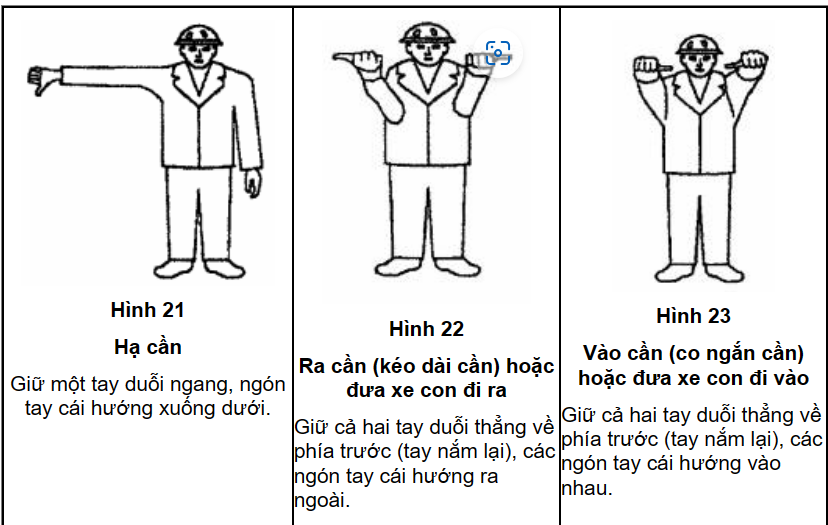

4.5  Các chuyển động liên quan đến thiết bị riêng



Phụ lục A

(tham khảo)

Điều khiển thiết bị mang tải chuyên dùng

Tín hiệu bằng tay cho các thiết bị mang tải chuyên dùng có thể được yêu cầu để chỉ định các chức năng riêng của chúng.

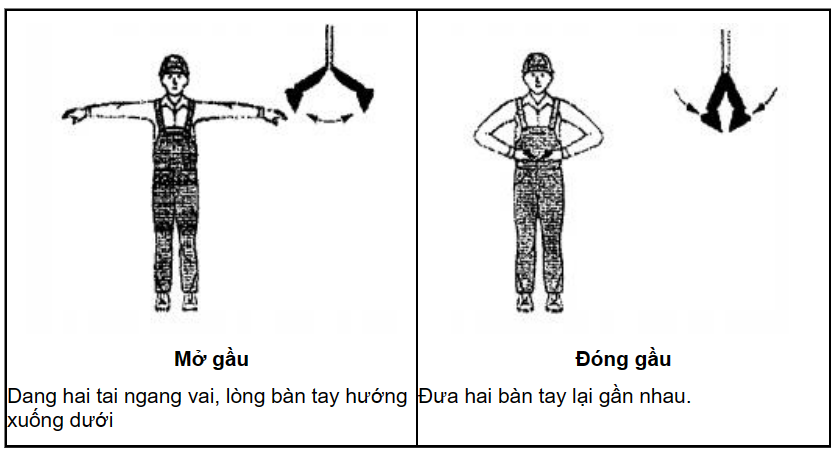

Gầu kiểu vỏ sò



Thư mục tài liệu tham khảo

[1] TCVN 12433 (ISO 15513), Cần trục - Yêu cầu nâng lực đối với người vận hành cần trục, người xếp dỡ tải, người báo hiệu và người đánh giá.
